CB01防水コネクタ　コンタクト【100個入り】

CB01防水コネクタ　コンタクト
通常単価(税別)
1,280円～1,505円
税込単価
1,408円～1,656円
通常出荷日：在庫品1日目当日出荷可能

・CB01防水コネクタシリーズのソケットハウジング、プラグハウジング専用コンタクトです。

未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

規格表

CB01防水コネクタ　コンタクト:関連画像


概要仕様

CB01防水コネクタ　コンタクト:関連画像
仕様
コンタクト電線仕様
圧着工具ハウジング
最大被覆外形適合電線型式被覆外形タイプ
CB01C6-010A-100Pメスφ1.6AWG22〜28商品ページCB01A6-0＊N0-01φ1.0〜1.3ソケット
CB01C6-020A-100Pφ1.7AWG20〜22CB01A6-0＊N0-02φ1.3〜1.7
CB01C5-010A-100Pオスφ1.6AWG22〜28CB01A5-0＊N0-01φ1.0〜1.3プラグ
CB01C5-020A-100Pφ1.7AWG20〜22CB01A5-0＊N0-02φ1.3〜1.7

型番リスト

表示件数
  • 1
    • 型番
    CB01C5-010A-100P
    CB01C5-020A-100P
    CB01C6-010A-100P
    CB01C6-020A-100P

    適用電線AWGサイズ

    コンタクト形状

    絶縁被覆外径

    (mm)

    		RoHS?最小発注数量
    22～28
    オス
    1.6
    10
    1パック

    100個入り

    20～22
    オス
    1.7
    10
    1パック

    100個入り

    22～28
    メス
    1.6
    10
    1パック

    100個入り

    20～22
    メス
    1.7
    10
    1パック

    100個入り

    通常単価(税別) (税込単価)
    通常出荷日
    1,280円
    ( 1,408円 )
    在庫品1日目当日出荷可能
    1,434円
    ( 1,577円 )
    在庫品1日目当日出荷可能
    1,505円
    ( 1,656円 )
    在庫品1日目当日出荷可能
    1,434円
    ( 1,577円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ・CB01防水コネクタシリーズのソケットハウジング、プラグハウジング専用コンタクトです。


    ●CB01防水コネクタシリーズのソケットハウジング、プラグハウジング専用コンタクトです。

    ・数量は100個／パックです。ご注意願います。
    ・圧着は推奨の専用工具で行なってください。
    ・他のシリーズのコネクタは使えません。
    ・適合する電線サイズを必ずお使いください。

    共通仕様

    特 長

    ● 防水性の高いナイロンコネクタ（JIS C0920 保護等級4　IP64相当）です。
    ● 屋外や多湿な場所、水周りへの配線等に適したコネクタです。
    ● 結合後のロック機構が付いているため振動による外れの心配がありません。
    ● 2種類の防水パッキン（橙色、黄色）を内蔵したハウジングがあり、幅広い電線外径に対応しております。
    ● CB01用の専用圧着工具

    仕 様

    項 目 内 容
    定格電圧 250V
    定格電流 3A
    耐電圧 AC1000V（1分間）
    絶縁抵抗 1000MΩ以上/DC500V
    接触抵抗 15mΩ 以下
    適用電線範囲 AWG28〜20（0.08〜0.5mm3）
    適合電線被覆外径 1.0〜1.7mm
    使用温度範囲 −40〜＋105℃
    防水性能 JIS C 0920、保護等級 4（IP64相当）

    材 質

    項 目 材 質
    ハウジング PBT（UL94V-0）白色
    端 子 リン青銅/スズメッキ
    防水パッキン シリコンゴム

    結合について

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

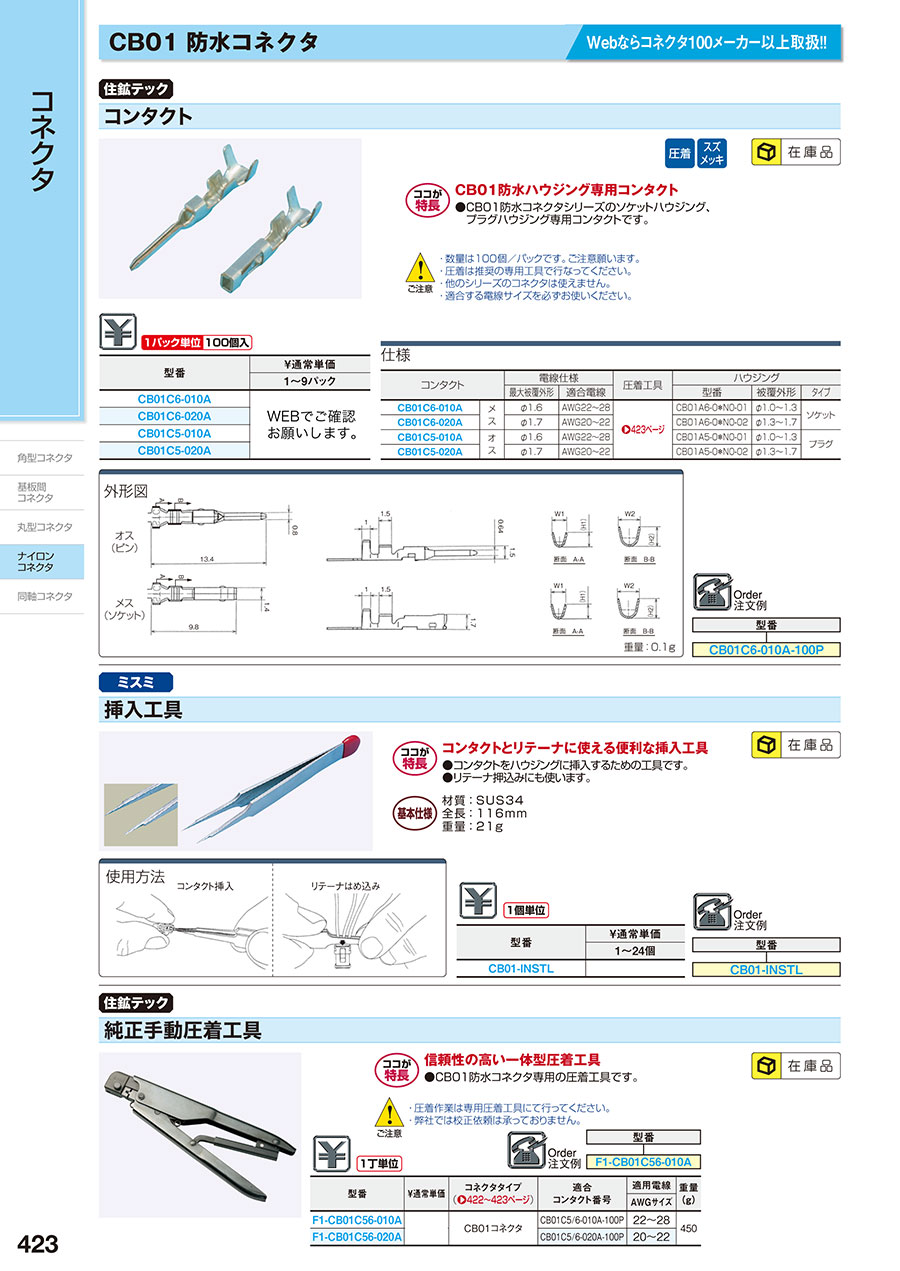

    EW-423

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
