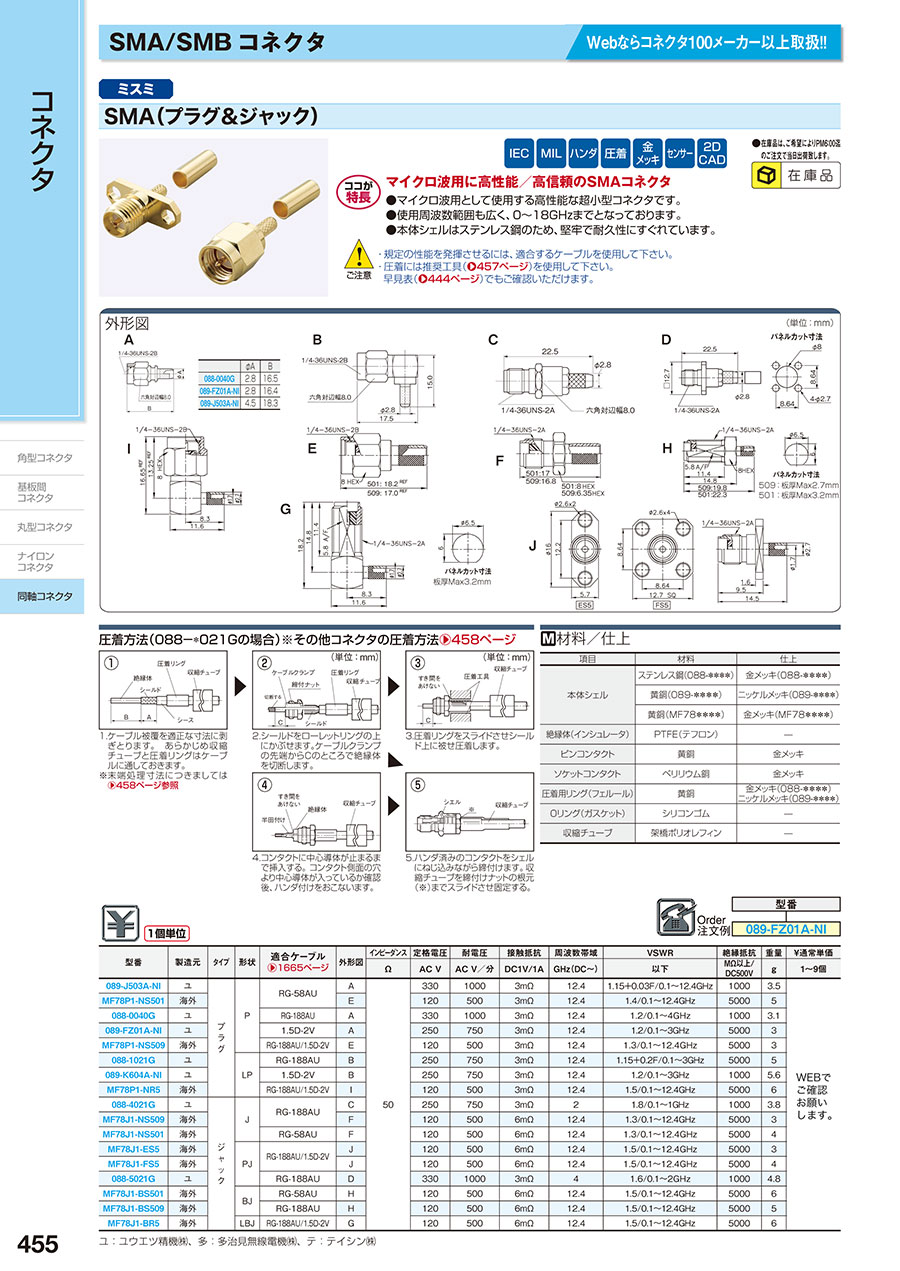

SMAプラグ&ジャック
- 通常単価(税別)
- 371円～2,462円
- 税込単価
- 408円～2,708円
マイクロ波用として使用する高性能な超小型コネクタで、0~18GHzと使用周波数範囲が広く、本体シェルは...
詳細を確認商品仕様
規格表
| 型番 | 製造元 | タイプ | 形状 | 適合ケーブル P1665 | 外形図 | インピーダンス | 定格電圧 | 耐電圧 | 接触抵抗 | 周波数帯域 | VSWR | 絶縁抵抗 | 重量 |
| Ω | AC V | AC V／分 | DC1V/1A | GHz（DC〜） | 以下 | MΩ以上/DC500V | g | ||||||
| 089-J503A-NI | ユ | プ ラ グ | P | RG-58AU | A | 50 | 330 | 1000 | 3mΩ | 12.4 | 1.15＋0.03F/0.1〜12.4GHz | 1000 | 3.5 |
| MF78P1-NS501 | 海外 | E | 120 | 500 | 3mΩ | 12.4 | 1.4/0.1〜12.4GHz | 5000 | 5 | ||||
| 088-0040G | ユ | RG-188AU | A | 330 | 1000 | 3mΩ | 12.4 | 1.2/0.1〜4GHz | 1000 | 3.1 | |||
| 089-FZ01A-NI | ユ | 1.5D-2V | A | 250 | 750 | 3mΩ | 12.4 | 1.2/0.1〜3GHz | 5000 | 3 | |||
| MF78P1-NS509 | 海外 | RG-188AU/1.5D-2V | E | 120 | 500 | 3mΩ | 12.4 | 1.3/0.1〜12.4GHz | 5000 | 3 | |||
| 088-1021G | ユ | LP | RG-188AU | B | 250 | 750 | 3mΩ | 12.4 | 1.15＋0.2F/0.1〜3GHz | 5000 | 5 | ||
| 089-K604A-NI | ユ | 1.5D-2V | B | 250 | 750 | 3mΩ | 12.4 | 1.2/0.1〜3GHz | 1000 | 5.6 | |||
| MF78P1-NR5 | 海外 | RG-188AU/1.5D-2V | I | 120 | 500 | 3mΩ | 12.4 | 1.5/0.1〜12.4GHz | 5000 | 6 | |||
| 088-4021G | ユ | ジ ャ ッ ク | J | RG-188AU | C | 250 | 750 | 3mΩ | 2 | 1.8/0.1〜1GHz | 1000 | 3.8 | |
| MF78J1-NS509 | 海外 | F | 120 | 500 | 6mΩ | 12.4 | 1.3/0.1〜12.4GHz | 5000 | 3 | ||||
| MF78J1-NS501 | 海外 | RG-58AU | F | 120 | 500 | 6mΩ | 12.4 | 1.3/0.1〜12.4GHz | 5000 | 4 | |||
| MF78J1-ES5 | 海外 | PJ | RG-188AU/1.5D-2V | J | 120 | 500 | 6mΩ | 12.4 | 1.5/0.1〜12.4GHz | 5000 | 3 | ||
| MF78J1-FS5 | 海外 | J | 120 | 500 | 6mΩ | 12.4 | 1.5/0.1〜12.4GHz | 5000 | 4 | ||||
| 088-5021G | ユ | RG-188AU | D | 330 | 1000 | 3mΩ | 4 | 1.6/0.1〜2GHz | 1000 | 4.8 | |||
| MF78J1-BS501 | 海外 | BJ | RG-58AU | H | 120 | 500 | 6mΩ | 12.4 | 1.5/0.1〜12.4GHz | 5000 | 6 | ||
| MF78J1-BS509 | 海外 | RG-188AU | H | 120 | 500 | 6mΩ | 12.4 | 1.5/0.1〜12.4GHz | 5000 | 5 | |||
| MF78J1-BR5 | 海外 | LBJ | RG-188AU/1.5D-2V | G | 120 | 500 | 6mΩ | 12.4 | 1.5/0.1〜12.4GHz | 5000 | 6 |
ユ：ユウエツ精機、多：多治見無線電機、テ：テイシン
納期
概要仕様
外形図
（単位：mm）A  |
| B  | C  | |||||||||||||
D  | パネルカット寸法 | E  | F  | |||||||||||||
G  |
|
| パネルカット寸法 509：板厚Max2.7mm 501：板厚Max3.2mm | I  | ||||||||||||
J  | ||||||||||||||||
圧着方法（088-＊021Gの場合）※その他コネクタの圧着方法は（P458）参照
（1）  |  | （2） （単位：mm）  | | （3） （単位：mm）  | |
| 1. ケーブル被覆を適正な寸法に剥ぎとります。 あらかじめ収縮チューブと圧着リングは ケーブルに通しておきます。 ※ 末端処理寸法につきましては（P458）参照 | 2. シールドをローレットリングの上 にかぶせます｡ケーブルクランプの先 端からCのところで絶縁体を切断します。 | 3.圧着リングをスライドさせ シールド上に被せ圧着します｡ |
（4）  | | （5）  |
| 4. コンタクトに中心導体が止まるまで挿入する。 コンタクト側面の穴より中心導体が入っているか確認後、 ハンダ付けをおこないます。 | 5. ハンダ済みのコンタクトをシェルに ねじ込みながら締付けます。 収縮チューブを締付けナットの根元 （※）までスライドさせ固定する。 |
詳細情報
基本情報
マイクロ波用として使用する高性能な超小型コネクタで、0~18GHzと使用周波数範囲が広く、本体シェルはステンレス鋼のため堅牢で耐久性に優れています。
【ココが特長】
●マイクロ波用として使用する高性能な超小型コネクタです。
●使用周波数範囲も広く、0〜18GHzまでとなっております。
●本体シェルはステンレス鋼のため、堅牢で耐久性にすぐれています。
【ご注意】
・規定の性能を発揮させるには、適合するケーブルを使用して下さい。
・圧着には推奨工具（P457）を使用して下さい。
早見表（P444）でもご確認いただけます。
●マイクロ波用として使用する高性能な超小型コネクタです。
●使用周波数範囲も広く、0〜18GHzまでとなっております。
●本体シェルはステンレス鋼のため、堅牢で耐久性にすぐれています。
【ご注意】
・規定の性能を発揮させるには、適合するケーブルを使用して下さい。
・圧着には推奨工具（P457）を使用して下さい。
早見表（P444）でもご確認いただけます。
【ご注意】
[ M ]材料／仕上
| 項目 | 材料 | 仕上 |
| 本体シェル | ステンレス鋼(088-＊＊＊＊) | 金メッキ(088-＊＊＊＊) |
| 黄銅(089-＊＊＊＊) | ニッケルメッキ(089-＊＊＊＊) | |
| 黄銅(MF78＊＊＊＊) | 金メッキ(MF78＊＊＊＊) | |
| 絶縁体(インシュレータ) | ＰＴＦＥ(ふっ素樹脂) | — |
| ピンコンタクト | 黄銅 | 金メッキ |
| ソケットコンタクト | ベリリウム銅 | 金メッキ |
| 圧着用リング(フェルール) | 黄銅 | 金メッキ(088-＊＊＊＊) ニッケルメッキ(089-＊＊＊＊) |
| Oリング(ガスケット) | シリコンゴム | — |
| 収縮チューブ | 架橋ポリオレフィン | — |
