Han防水コネクタ 1レバー式フード(中継用)
- 通常単価(税別)
- 905円～4,995円
- 税込単価
- 996円～5,495円
ハーティング社製。１レバー式中継フード。【CEマーク刻印について】以前よりCE...
詳細情報を確認する規格・仕様：
- CE対応
- レバーロック
- 用途
- その他
- 耐環境性
- 防水性
- シリーズ
- Heavy duty
- 代表規格
- CE
未確定：候補が6型番あります。
商品仕様
規格表
| 型式 | 適合フード タイプ | 重量 ｇ |
| 0930-006-0752 | E型 | 194.6 |
| 0930-010-1751 | 154.6 | |
| 0930-016-1750 | 181.4 | |
| 0930-024-1751 | 229.5 | |
| 0920-003-0720 | A型 | 16.1 |
| 0920-003-1750 | 75.1 |
概要仕様
組み合わせ表
| 型式 | 適合 フード タイプ | 寸法図 | PGネジ サイズ | 適合コネクタ芯数 | a | b | c | d | |||||
| Han-E型 | Han-EE型 | Han-A型 | Han-Q型 | Han-D型 | Han-DD型 | ||||||||
| 0930-006-0752 | E型 | A | 21 | 6 | 10 | − | − | 24 | 60 | 43 | 72.5 | 23 | |
| 0930-010-1751 | A | 16 | 10 | 18 | − | − | 42 | 73 | 43 | 47.5 | 23 | ||
| 0930-016-1750 | A | 21 | 16 | 32 | − | − | 40 | 72 | 93.5 | 43 | 47.5 | 23 | |
| 0930-024-1751 | A | 29 | 24 | 46 | − | − | 64 | 108 | 120 | 43 | 57.5 | 23 | |
| 0920-003-0720 | A型 | B | 11 | − | − | 3 | 5,7,12 | 7 | − | 24 | 56 | 29 | − |
| 0920-003-1750 | B | 11 | − | − | 3 | 5,7,12 | ―使用不可 | − | 24.2 | 57 | 25 | − | |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
905円 ( 996円 ) | 在庫品1日目当日出荷可能 |
1,544円 ( 1,698円 ) | 在庫品1日目当日出荷可能 |
3,960円 ( 4,356円 ) | 在庫品1日目当日出荷可能 |
3,209円 ( 3,530円 ) | 在庫品1日目当日出荷可能 |
4,226円 ( 4,649円 ) | 在庫品1日目当日出荷可能 |
4,995円 ( 5,495円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ハーティング社製。１レバー式中継フード。
【CEマーク刻印について】
以前よりCEの低電圧指令対応品でしたが2020年3月以降順次、フードハウジングの視認できる箇所にCEマークの刻印致します。
品質・性能面に関わる変更はありません。切り替えは数年かけて行うため、新旧で混在出荷の可能性ございます。あらかじめご了承ください。
●本製品はハーティング社製の商品です。
●芯数に応じて各シリーズのコネクタを組み込み中継用として使用する防水型のフードです。
●相手側コネクタとの着脱を1本のレバー操作で行えるため、装着や取り外しが簡単に行えます。
・結合相手は1レバー方式のケーブル取付型フード（3125ページ）になります。
・防水機能保持のためケーブル引き出し口にはケーブルクランプをご使用下さい。
・0920-003-0720はプラスチック、0920-003-1750はアルミダイキャストになります。
※カタログ誤記
0920-003-1750（アルミダイキャスト）は、D型7芯コネクタと接続できません。
0920-003-0720（プラスチック）を選択してください。
使用方法
使用例

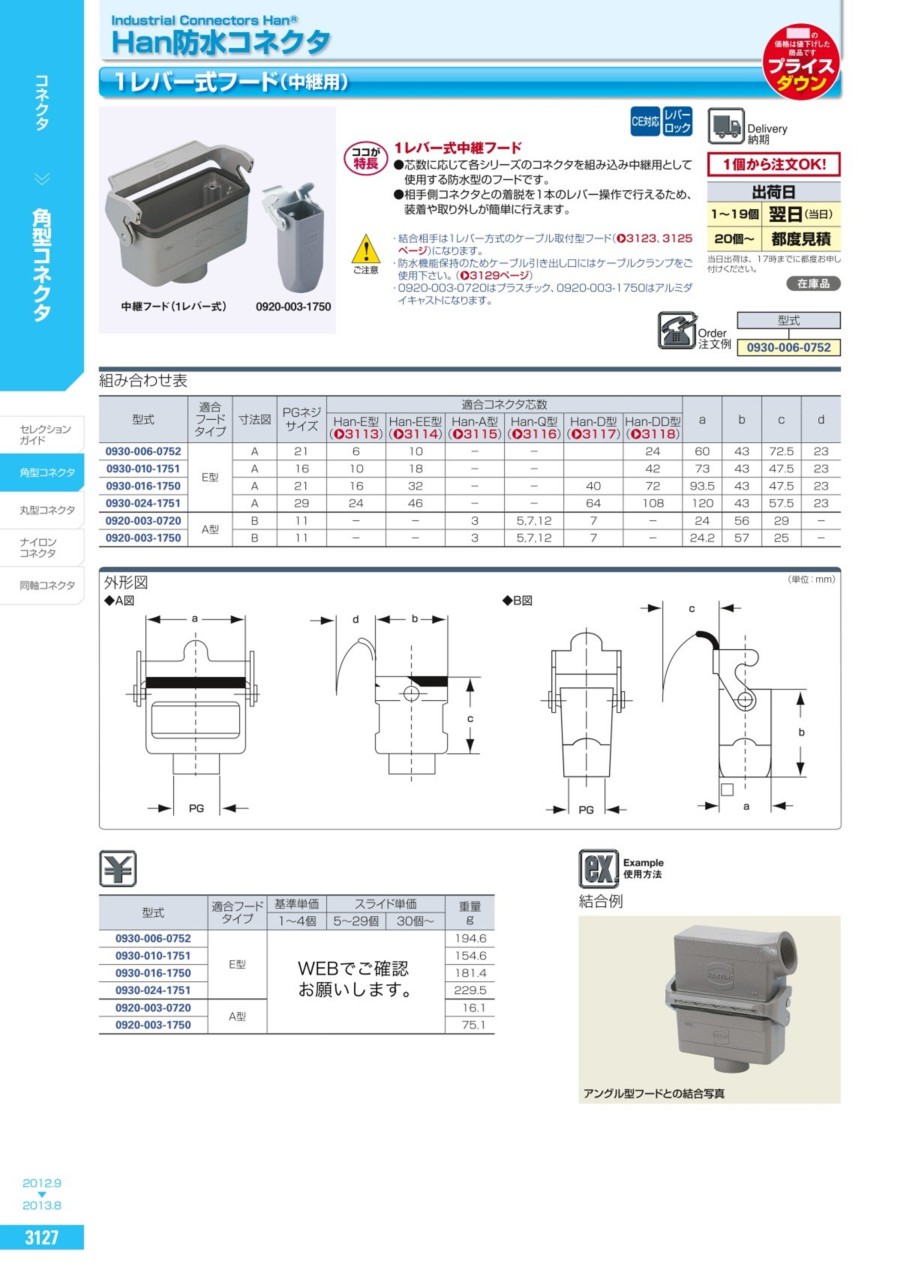

カタログ
