ＥＨコネクタ　オリジナル手動圧着工具

ＥＨコネクタ　オリジナル手動圧着工具 MSHT-J06

ご注意

  • ミスミオリジナル圧着工具MSHT-□□シリーズは、多くのミスミユーザーが廉価で圧着作業を可能にすることを目的とし開発した工具です。
    そのため、圧着基準はコネクタメーカー基準の引張強度のみを満たす仕様となっており、その他のメーカーが規定している基準は確認しておりません。

型番:

MSHT-J06
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：
－閉じる

MSHT-J06の仕様・寸法情報

適用タイプ
EHコネクタ
商品分類
圧着工具
chemSHERPA
調査中

商品仕様

規格表

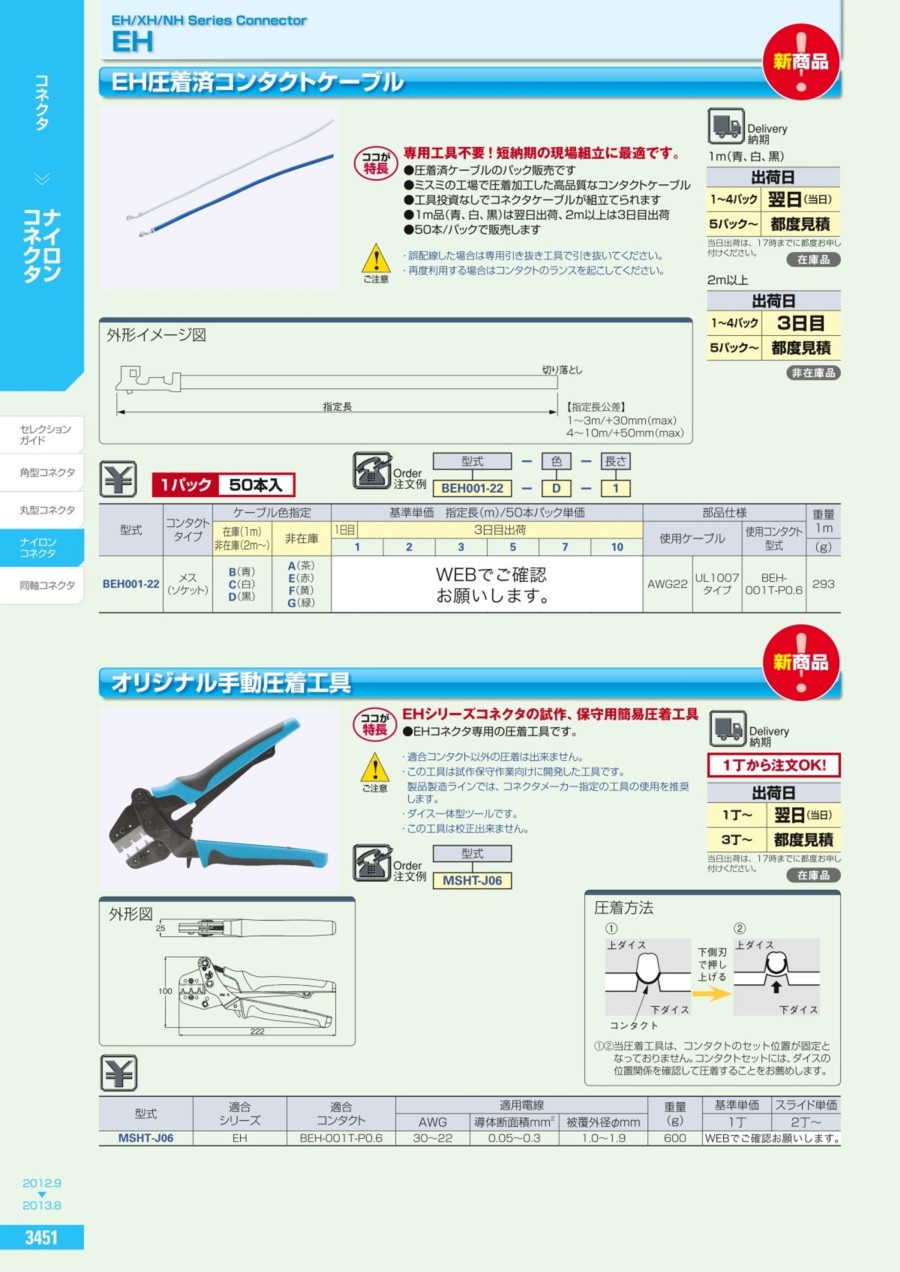

ＥＨコネクタ　オリジナル手動圧着工具:関連画像
型式適合
シリーズ		適合
コンタクト		適用電線重量
(ｇ)
AWG導体断面積mm２被覆外径φmm
MSHT-J06EHBEH-001T-P0.630～220.05～0.31.0～1.9600


■刃型ガイド
ＥＨコネクタ　オリジナル手動圧着工具:関連画像

■構造説明
適用電線サイズによっては被覆部の圧着状態が崩れて圧着される場合があります。
その際には、被服部高さ調整ダイヤルを回して調整してください。
適応電線範囲が広い工具の場合には特に必要になります。

ＥＨコネクタ　オリジナル手動圧着工具:関連画像

概要仕様

ＥＨコネクタ　オリジナル手動圧着工具:関連画像
ＥＨコネクタ　オリジナル手動圧着工具:関連画像

型番リスト

表示件数
  • 1
    • 型番
    MSHT-J06
    最小発注数量
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    19,875円
    ( 21,863円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・JST社製EHコネクタ専用の圧着工具です。
    ・電線サイズAWG30~22までこの1丁で圧着が出来ます。

    ご注意

    • ミスミオリジナル圧着工具MSHT-□□シリーズは、多くのミスミユーザーが廉価で圧着作業を可能にすることを目的とし開発した工具です。
      そのため、圧着基準はコネクタメーカー基準の引張強度のみを満たす仕様となっており、その他のメーカーが規定している基準は確認しておりません。

    ●JST社製EHコネクタ専用の圧着工具です。
    ●電線サイズAWG30~22までこの１丁で圧着が出来ます。




    ・適合コンタクト以外の圧着は絶対にしないでください。工具を痛め故障の原因になります。
    指定外の利用をされますと正常な圧着が出来なくなることがございます。
    ・この工具の校正は行っておりません。
    ・ダイス部分の鋼材は金型で利用されている高品質材を使っております。
    圧着時に手で触れるなどをされた時には汗等の塩分を拭取るなど工具のケアをしてください。
    ・この工具はミスミ独自企画により開発した一体型手動圧着工具です。
    ・コネクタメーカーの保証を要求される場合には、コネクタメーカー指定の工具の使用を推奨します。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ＥＨコネクタ　オリジナル手動圧着工具の型番MSHT-J06のページです。 型番MSHT-J06に関する仕様情報を記載しております。
    ＥＨコネクタ　オリジナル手動圧着工具のレビュー
    5平均満足度：5.02件のレビュー
    EHコネクタの圧着
    5
    満足度：5.02018/01/22
    非常に高価なJST純正工具と遜色無い仕上がり。 ダイスの精度が良いと思う。 コストパフォーマンス高いです。 古い構造のレ...もっと読む
    3人が参考にしています。
    圧着端子をつける
    5
    満足度：5.02021/09/27
    純正メーカ品は納期がかかりすぎる回答を商社より貰いました。そんなに待っていられなかったので、こちらを購入しましたが、何も...もっと読む
    1人が参考にしています。
    2件全て見る
