MKBシリーズ (20A　M3.5)【50個入り】

MKBシリーズ (20A　M3.5) MKB20-50P
規格・仕様：
  • ｃ-UL
  • 電源用
  • 信号用
  • 盤内配線
  • 600V

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

型番:

MKB20-50P
解除
数量：
パック (50個入り)
－閉じる

MKB20-50Pの仕様・寸法情報

結線方式
ネジ
取付方式
DINレール取付
部品/完成品
バラ部品
入出力数
1対1
定格電流（JIS）(A)
20
仕様
ネジクランプ
取得規格
C-UL
端子間ピッチ(mm)
10.5
RoHS?
10
-
-

商品仕様

規格表

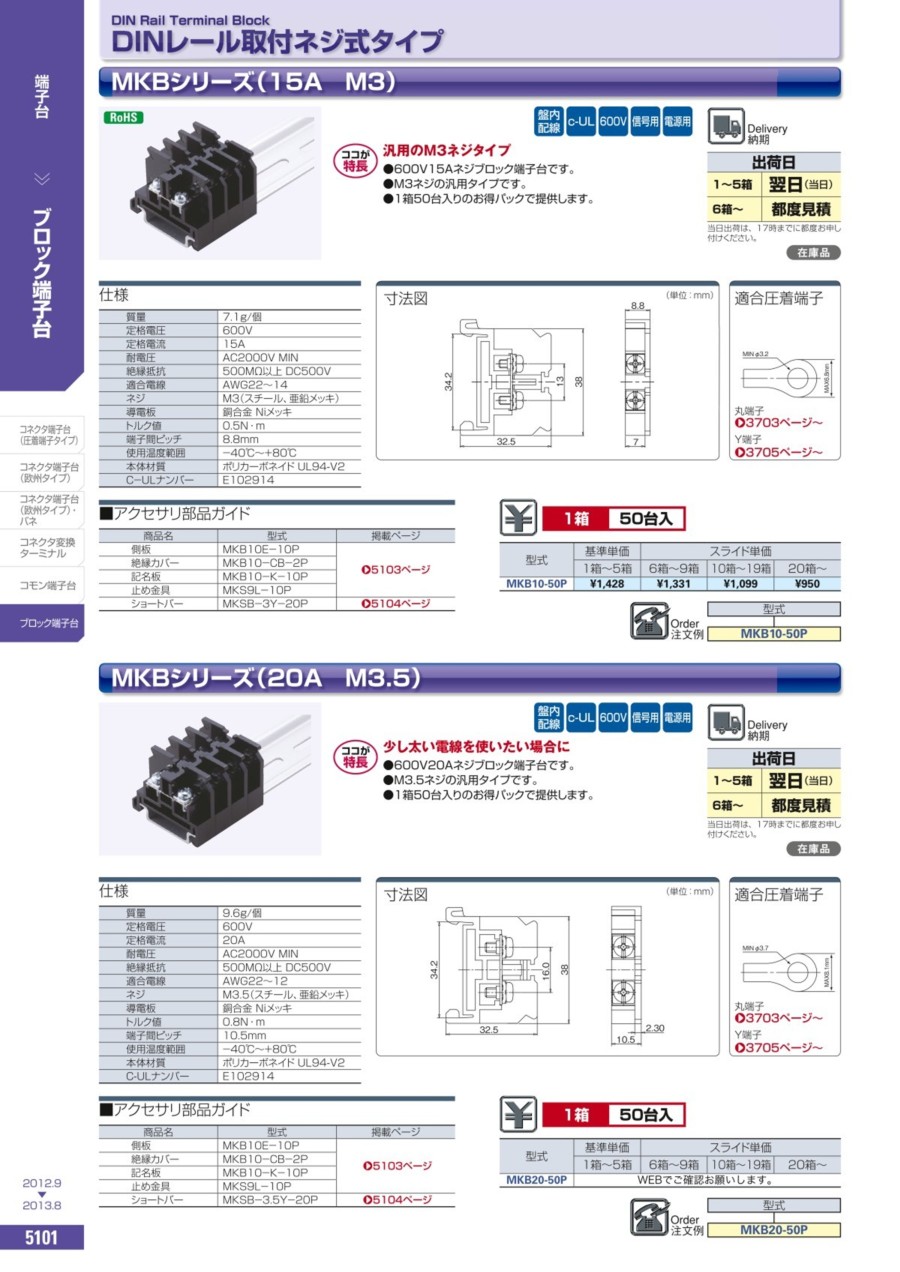

MKBシリーズ (20A　M3.5):関連画像

概要仕様

MKBシリーズ (20A　M3.5):関連画像
MKBシリーズ (20A　M3.5):関連画像
仕様
質量9.6g/個
定格電圧600V
定格電流20A
耐電圧AC2000V MIN
絶縁抵抗500MΩ以上 DC500V
適合電線AWG22～12
ネジM3.5(スチール、亜鉛メッキ)
導電板銅合金 Niメッキ
トルク値0.8N・ｍ
端子間ピッチ10.5mm
使用温度範囲−40℃〜＋80℃
本体材質ポリカーボネイド UL94-V2
C-ULナンバーE102914
■アクセサリ部品ガイド
商品名型式掲載ページ
側板MKB10E−10P商品ページ
絶縁カバーMKB10−CB−2P
記名板MKB10−K−10P
止め金具MKS9L−10P
ショートバーMKSB−3.5Y−20P商品ページ

型番リスト

表示件数
  • 1
    • 型番
    MKB20-50P
    RoHS?最小発注数量
    10
    1パック

    50個入り

    通常単価(税別) (税込単価)
    通常出荷日
    3,307円
    ( 3,638円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【仕様】
    ・600V,2Aネジブロック端子台
    ・M3.5ネジの汎用タイプです。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    少し太い電線を使いたい場合に
    ●600V20Aネジブロック端子台です。
    ●M3.5ネジの汎用タイプです。
    ●1箱50台入りのお得パックで提供します。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    MKBシリーズ (20A　M3.5)の型番MKB20-50Pのページです。 型番MKB20-50Pに関する仕様情報を記載しております。
