【エコノミーシリーズ】手動回転ステージすり合わせ式

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 13,560円～38,028円

税込単価: 14,916円～41,831円

今見ている商品の標準品

クオリティー品

ミスミ

【高精度】回転　すりあわせ式　マイクロメータヘッド

3.8

通常価格(税別)： 22,600円 (税込価格：24,860円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】【標準】回転すりあわせ式（角度）

通常価格(税別)： 15,340円 (税込価格：16,874円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

移動量 (deg)
粗動360°微動±5°
テーブル材質
アルミ合金

ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が18型番あります。

外形図
型番リスト
詳細情報

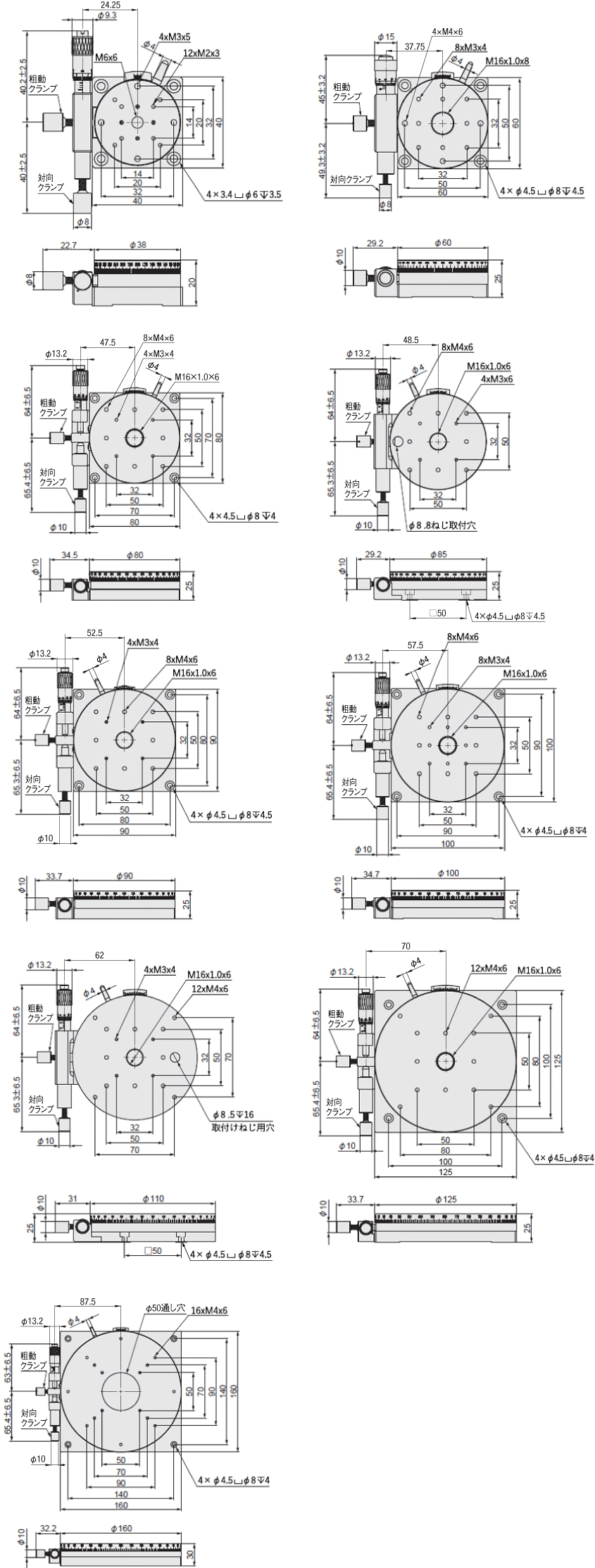

外形図

E-RPG38 E-RPG60 E-RPG80 E-RPG85 E-RPG90 E-RPG100 E-RPG110 E-RPG125 E-RPG160

[ ! ]本商品はRoHS保証外です。ご注意ください。

Type	[ M ] 材質	[ S ] 表面処理	移動量（mm）	耐荷重（N）	偏芯量
E-RPG	アルミ合金	黒アルマイト処理	粗動360° 微動±5°	9.8～78.4	30μm以内

規格表

注文例

型番

E-RPG38

型番		ステージ面 (mm)	移動量	最小読取			耐荷重(N) (テーブル中心)	偏芯量 (μm)	自重 (kg)
型番				最小読取			耐荷重(N) (テーブル中心)
Type	No.			テーブル	バーニア	マイクロメータ	水平
E-RPG	38	Φ38	粗動360° 微動±5°	2°	0.2°	≈1'44"/目盛	9.8	30	0.1
	60	Φ60		2°	0.2°	≈92"/目盛	29.4		0.3
	80	Φ80		1°	0.1°	≈67"/目盛	39.2		0.52
	85	Φ85				≈72"/目盛	39.2		0.51
	90	Φ90				≈61"/目盛	49		0.62
	100	Φ100				≈56"/目盛	49		0.72
	110	Φ110				≈57"/目盛	49		0.8
	125	Φ125				≈46"/目盛	49		1.2
	160	Φ160				≈36"/目盛	78.4		1.74

[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]マイクロメータヘッドの最小読取値は、マイクロメータヘッドの中心位置から1目盛(0.01mm)移動した場合の目安の回転量です。（参考値）
手動ステージ総合情報のFAQ(B)使用方法について、Q7・A7をご参照ください。
[ ! ]バーニア目盛の読み取り方、マイクロメータヘッドの読み取り方は>>こちらをご参照ください。

追加工

型番	-	（NR）
E-RPG80	-	NR

・下表の価格表は24年12月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alteration	マイクロメータヘッド位置変更
Spec.	サイド左右勝手違い
Code	NR

[ ! ]マイクロメータヘッドやクランプの取付寸法が標準品と異なります。詳細寸法はCADデータでご確認ください。

製品比較情報

	当社類似品 RPG38	エコノミーシリーズ E-RPG38
最小読取（マイクロメーター）	≒1'26"/目盛	≒1'44"/目盛
マイクロメーターヘッド対向クランプ長さ	37.4±2.5	40±2.5
マイクロメーターヘッド長さ	38.5±2.5	40.2±2.5
粗動クランプ位置	マイクロメーターヘッド逆側	マイクロメーターヘッド側
RoHS10	対応	保証外

使用方法

■回転ステージの取付け方法

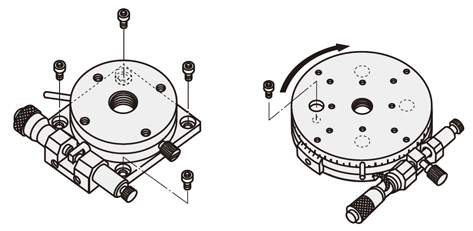

ステージをベースに取り付ける際は、基本的にステージ面を移動させて取り付けます。下図をご参照ください。

■取り付け板付きタイプ

■取り付け板なしタイプ

[ ! ]上記イラストは設置例で、ステージの詳細形状や仕様については、各製品カタログや3Dデータをご参照ください。
[ ! ]取り付け部面精度に関するご注意
ステージの下面または上面に取り付ける部品の平面度が不十分な場合、製品本来の性能が発揮できない場合があります。（平面度の目安：10μm以内）

■各商品のスペックは平面に設置したときを前提としています。
天地逆転や側面水平、側面垂直取り付けなど、平面設置以外でご使用の場合は注意が必要です。耐荷重や精度は取り付け姿勢により大きく変わってきます。
使用可否については、以下の「姿勢の定義」「使用条件」「商品別特性表」を参考にしてください。

■姿勢の定義


天地逆転	側面水平	側面垂直

■使用条件
下表「商品別特性表」の耐荷重は次の条件下での使用が前提となります。
①ステージ面中心とワーク重心の距離がステージ面サイズの1/2以下（例：ステージサイズ□40ならば20mm、□25ならば12.5mm）
②ワークの重心位置がステージ面内にある
③ストロークが±0
オーバーハング荷重は、ステージに対するモーメント荷重となるため許容モーメント荷重を考慮してご使用ください。

モーメント荷重

マイクロメータ

・側面/回転方向のモーメント荷重が生じる使い方をする場合、
マイクロメータ側で負荷を受ける向きに限り使用可能です。
・左図の向きではご使用できません。

■商品別特性表

型番	天地逆転	側面
標準		水平	垂直
E-RPG	△	△

○：水平耐荷重と同様
△：水平耐荷重の約1/3を目安とする。
×：使用不可

型番リスト

表示件数

型番

耐荷重

(N)

テーブルサイズ(径) D

(φ)

マイクロメータヘッド位置変更

最小発注数量

9.8	38	標準タイプ	1個
9.8	38	NR(サイド左右勝手違いタイプ)	1個
29.4	60	標準タイプ	1個
29.4	60	NR(サイド左右勝手違いタイプ)	1個
39.2	80	標準タイプ	1個
39.2	80	NR(サイド左右勝手違いタイプ)	1個
39.2	85	標準タイプ	1個
39.2	85	NR(サイド左右勝手違いタイプ)	1個
49	90	標準タイプ	1個
49	90	NR(サイド左右勝手違いタイプ)	1個
49	100	標準タイプ	1個
49	100	NR(サイド左右勝手違いタイプ)	1個
49	110	標準タイプ	1個
49	110	NR(サイド左右勝手違いタイプ)	1個
49	125	標準タイプ	1個
49	125	NR(サイド左右勝手違いタイプ)	1個
78.4	160	標準タイプ	1個
78.4	160	NR(サイド左右勝手違いタイプ)	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

13,560円 ( 14,916円 )	在庫品1日目当日出荷可能	RPG38
13,560円 ( 14,916円 )	在庫品1日目当日出荷可能	RPG38-NR
17,260円 ( 18,986円 )	在庫品1日目当日出荷可能	RPG60
17,260円 ( 18,986円 )	15日目〜	RPG60-NR
18,990円 ( 20,889円 )	在庫品1日目当日出荷可能	-
18,990円 ( 20,889円 )	在庫品1日目当日出荷可能	-
21,110円 ( 23,221円 )	15日目〜	RPG85
21,110円 ( 23,221円 )	15日目〜	RPG85-NR
23,220円 ( 25,542円 )	15日目〜	-
23,220円 ( 25,542円 )	15日目〜	-
25,540円 ( 28,094円 )	15日目〜	-
25,540円 ( 28,094円 )	15日目〜	-
28,810円 ( 31,691円 )	15日目〜	RPG110
28,810円 ( 31,691円 )	15日目〜	RPG110-NR
31,690円 ( 34,859円 )	15日目〜	-
31,690円 ( 34,859円 )	15日目〜	-
38,028円 ( 41,831円 )	15日目〜	-
38,028円 ( 41,831円 )	15日目〜	-

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
