マイクロフォトセンサ 溝形超小型タイプ ケーブル式

マイクロフォトセンサ 溝形超小型タイプ ケーブル式
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
770円～950円
税込単価
847円～1,045円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マイクロフォトセンサ 溝形小型タイプ ケーブル式

ミスミ

マイクロフォトセンサ 溝形小型タイプ ケーブル式
4.5
通常価格(税別)： 770円 (税込価格：847円)

通常出荷日：在庫品1日目

省スペース設計で現場にフィット。即納可能なマイクロフォトセンサ。

詳細情報を確認する
  • 検出距離 (mm)
    5
  • 環境対応
    RoHS対応（10物質）

ご注意

  • 2025年7月1日以降のご注文分に関してはRoHS対応品（10物質）として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は25年10月時点の情報になります。

ミスミセンサ
小冊子発刊
お申し込みはこちら

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が11型番あります。
数量：

外形図・規格表

外形図

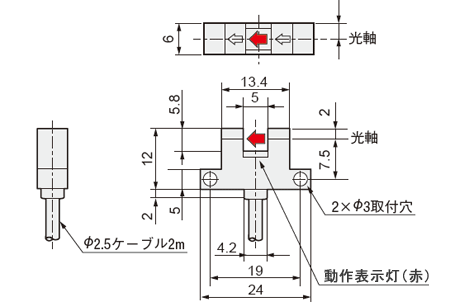

C-MSX950□-2M
（標準型）
センサ使用例
C-MSX951□-2M/C-MSX951-2M-R
(L型)
センサ使用例

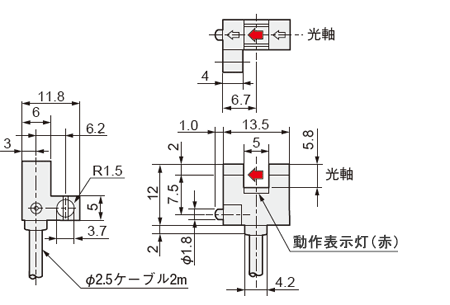

C-MSX952□-2M
(F型)
センサ使用例

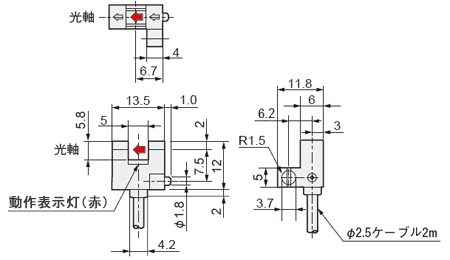

C-MSX953□-2M
(R型)
センサ使用例

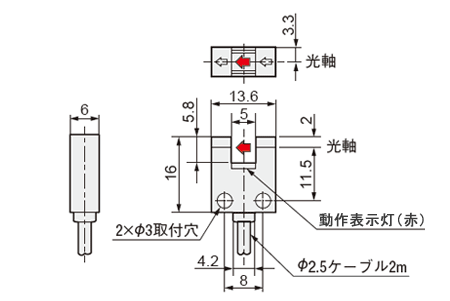

C-MSX954□-2M
(U型)
センサ使用例
規格表
注文例 型番
 C-MSX950N-2M

・下表の価格表は25年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
形状型番検出距離出力形態動作モード￥基準単価
標準型C－MSX950N－2M5mmNPN N.O.入光時ON
遮光時ON
2出力装備		770
C－MSX950P－2MPNP N.O.880
L型C－MSX951N－2MNPN N.O.770
C－MSX951N－2M－R
(耐屈曲ケーブル仕様)		NPN N.O.770
C－MSX951P－2MPNP N.O.880
F型C－MSX952N－2MNPN N.O.770
C－MSX952P－2MPNP N.O.880
R型C－MSX953N－2MNPN N.O.770
C－MSX953P－2MPNP N.O.880
U型C－MSX954N－2MNPN N.O.840
C－MSX954P－2MPNP N.O.950
[ ! ]25年10月時点の情報です。最新情報はMISUMIサイトにてご確認ください。
■仕様
型番C－MSX95□N－2MC－MSX95□P－2M
C－MSX951N－2M－R
（耐屈曲ケーブル仕様）
出力形態NPN出力PNP出力
最大流入電流50mA
印加電圧DC5-24V
残留電圧2V以下（不可電流50mA時）
出力動作入光時ON/遮光時ON 2出力装備
検出距離5mm
最小検出物体φ0.8不透明体
応差（ヒステリシス）0.03mm以下
繰り返し精度0.03mm以下
光源赤外線LED（Class1）
電源電圧DC5V～24V
消費電流15mA以下
応答時間入光時：20μs以下、遮光時：80μs以下
（応答周波数2kHz以上）
動作表示灯遮光時ON/入光時ON選択可
耐環境性使用周囲温度－25℃～＋55℃（凍結なきこと）
使用周囲湿度35～85%RH（結露なきこと）
使用周囲照度受光面照度：白熱灯3000Lx以下・太陽光10000Lx以下
耐電圧AC1000V、50/60Hz、1分間　充電部とケース間
絶縁抵抗DC500Vメガに20MΩ以上　充電部とケース間
耐振動10～50Hz　複振幅1.5mm XYZ各方向 2時間
耐衝撃500m/s2 XYZ各方向 10回
保護等級IP50
保護回路サ－ジ保護回路、短絡保護、逆接保護
本体材質ケース部：ABS、表示部：ポリカーボネート
ケーブル0.09mm2　4芯キャプタイヤケーブル　PVC2mm付
対応ケーブル0.32以上のケーブルにて全長50mまで延長可能
質量約10g
RoHS10対応
付属品なし
※その他細部寸法に差異がございます。ご注意ください。
製品比較情報
■当社類似品との比較
型式当社類似品
FPM□25		本商品
C－MSX95□
出力NPN出力NPN出力
PNP出力
 最大流入電流50mA50mA
印加電圧DC30V以下DC5-24V
残留電圧2V以下（流入電流50mAにて）2V以下（流入電流50mA時）
1V以下（流入電流16mAにて）
出力動作入光時ON/遮光時ON 2出力装備
検出距離6mm5mm
最小検出物体0.8×1.2mm不透明体Φ0.8不透明体
応差（ヒステリシス）0.05mm以下0.03mm以下
繰り返し精度0.05mm以下0.03mm以下
光源赤色LED
電源電圧DC5V～24V
消費電流15mA以下
応答時間入光時：20μs以下、遮光時：80μs以下入光時：20μs以下、遮光時：80μs以下
（応答周波数3kHz以上）（応答周波数2kHz以上）
動作表示灯橙色LED（入光時点灯）動作表示灯（赤）（遮光時ON/入光時ON選択可）
耐環境性使用周囲温度-25℃～+55℃
使用周囲湿度35～85%RH
使用周囲照度受光面照度1000lx以下受光面照度:白熱灯3000Lx以下・太陽光10000Lx以下
耐電圧AC1000V、50/60Hz、1分間　受電部・ケース間
絶縁抵抗DC250Vメガにて50MΩ以上　充電器一括・ケース間DC500Vメガにて20MΩ以上　充電器とケース間
対振動耐久　10～2000Hz　複振幅1.5mm XYZ各方向 2時間耐久　10～50Hz　複振幅1.5mm XYZ各方向 2時間
耐衝撃耐久　15,000m/s2 XYZ各方向 3回耐久　500m/s2 XYZ各方向 10回
保護等級-IP50
保護回路-サージ保護、短絡保護、逆接保護
本体材質ケース：PBT、表示部：ポリカーボネートケース部：ABS、表示部：ポリカーボネート
ケーブル0.09mm2　4芯キャプタイヤケーブル　PVC1m付0.09mm2　4芯キャプタイヤケーブル　PVC2m付
ケーブル延長0.3mm2以上のケーブルにて全長100mまで延長可能0.3mm2以上のケーブルにて全長50mまで延長可能
質量約10g

■入出力回路図

直流4線式NPN出力


(注)使用しない出力線は必ず絶縁処理をしてください。

記号…　ZD1、ZD2：サージ吸収ツェナーダイオード
　　　　Tr1、Tr2   ：NPN出力トランジスタ

直流4線式PNP出力
【エコノミーシリーズ】 溝形マイクロフォトセンサ 超小型タイプ 2Mケーブル式:関連画像

(注)使用しない出力線は必ず絶縁処理をしてください。

記号…　ZD1、ZD2：サージ吸収ツェナーダイオード
　　　　Tr1、Tr2   ：PNP出力トランジスタ

出力動作リード線色出力動作
出力1黒遮光時ON
出力2白入光時ON
■特性図
使用方法
マニュアル・データブックのダウンロードはこちらから
使用方法

取付方法
本体をネジで固定する場合は、M3ねじ、Φ6mmワッシャを使用し、締付トルクを0.5N·m以下にしてください。
注意・禁止事項
・本体をネジで固定する場合は、M3ねじ、Φ6mmワッシャを使用し、締付トルクを0.5N·m以下にしてください。
