フリーワッシャ(断熱用) -汎用・皿ボルト用・ザグリ用-

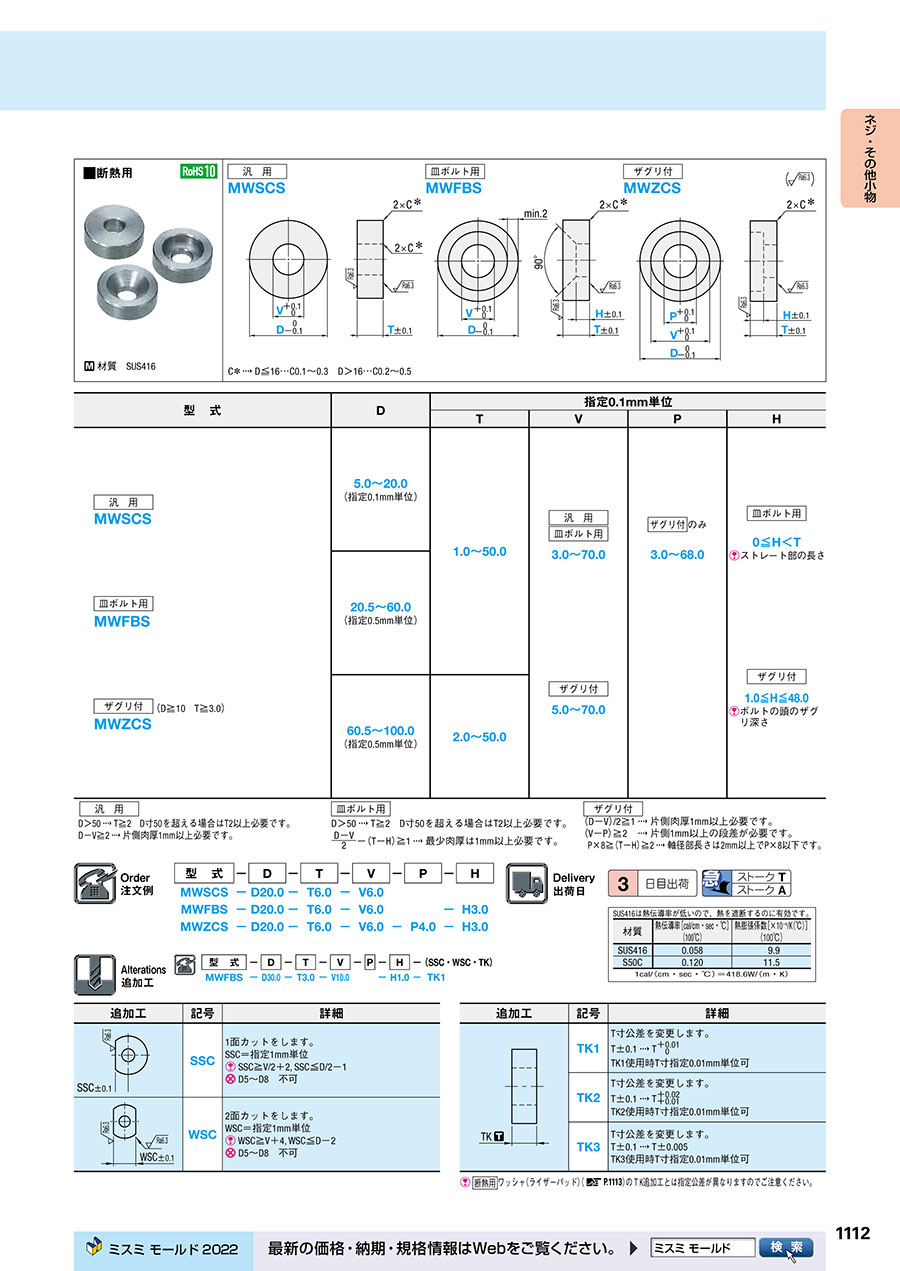

カタログ |P.1112

4.5

平均満足度4.5

この商品のレビューをみる（7件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ワッシャ・スペーサ　－厚さマイナス公差、焼き入れタイプ－

4.4

通常価格(税別)： 140円 (税込価格：154円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

フリーワッシャ -汎用・皿ボルト用・ザグリ用-

4.4

通常出荷日：3 日目

汎用・皿ボルト用・ザグリ用のフリーワッシャ（断熱用）です。材質はステンレス鋼で...

詳細情報を確認する

材質
SUS416

無料3D-CADライブラリー申し込み受付中

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

C※ D≦16…C0.1～0.3 D＞16…C0.2～0.5

材質 SUS416

規格表

型式	D	指定0.1mm単位
型式	D	T	V	P	H
MWSCS MWFBS （D≧10 T≧3.0） MWZCS	5.0～20.0 （指定0.1mm単位）	1.0～50.0	3.0～70.0	のみ 3.0～70.0	0≦H＜T ストレート部の長さ
	20.5～60.0 （指定0.5mm単位）	1.0～50.0	3.0～70.0	のみ 3.0～70.0	0≦H＜T ストレート部の長さ
	60.5～100.0 （指定0.5mm単位）	2.0～50.0	5.0～70.0		1.0≦H≦48.0 ボルトの頭のザグリ深さ


D＞50T≧2 D寸50を超える場合はT2以上必要です。 D-V≧2片側肉厚1mm以上必要です。		D＞50T≧2 D寸50を超える場合はT2以上必要です。 -（T-H）≧1最少肉厚は1mm以上必要です。		（D-V）/2≧1片側肉厚1mm以上必要です。（V-P）≧2片側1mm以上の段差が必要です。 P×8≧（T-H）≧2軸径部長さは2mm以上で P×8以下です。

注文例

出荷日

追加工

P.1113

型番リスト

表示件数

型番

MWFBS-D[5-20/0.1]-T[1-50/0.1]-V[3-70/0.1]-H[0-49.9/0.1]

MWFBS-D[20.5-100/0.5]-T[1-50/0.1]-V[3-70/0.1]-H[0-49.9/0.1]

MWSCS-D[5-20/0.1]-T[1-50/0.1]-V[3-70/0.1]

MWSCS-D[20.5-100/0.5]-T[1-50/0.1]-V[3-70/0.1]

MWZCS-D[10-20/0.1]-T[3-50/0.1]-V[5-70/0.1]-P[3-68/0.1]-H[1-48/0.1]

MWZCS-D[20.5-100/0.5]-T[3-50/0.1]-V[5-70/0.1]-P[3-68/0.1]-H[1-48/0.1]

商品タイプ

d/P/V（穴径）

(mm)

D（外径）

(mm)

t（厚み）

(mm)

H(キリ穴長さ)

(mm)

V(穴径・ザグリ穴径)

(mm)

RoHS?

最小発注数量

皿ボルト用	-	5 ～ 20	1 ～ 50	0 ～ 49.9	3 ～ 70	10	1個
皿ボルト用	-	20.5 ～ 100	1 ～ 50	0 ～ 49.9	3 ～ 70	10	1個
汎用	-	5 ～ 20	1 ～ 50	-	3 ～ 70	10	1個
汎用	-	20.5 ～ 100	1 ～ 50	-	3 ～ 70	10	1個
ザグリ付	3 ～ 68	10 ～ 20	3 ～ 50	1 ～ 48	5 ～ 70	10	1個
ザグリ付	3 ～ 68	20.5 ～ 100	3 ～ 50	1 ～ 48	5 ～ 70	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

汎用・皿ボルト用・ザグリ用のフリーワッシャ（断熱用）です。材質はステンレス鋼です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フリーワッシャ(断熱用) -汎用・皿ボルト用・ザグリ用-のレビュー

4.5平均満足度：4.57件のレビュー

星5
57%
星4
43%
星3
0%
星2
0%
星1
0%

設備

満足度：4.02022/09/30

この商品は自社の設備に使用しています。サイズや規格等、自社設備に適合していますので、多様な所で多用しています。そのため購...もっと読む

0人が参考にしています。

治具の部品

満足度：4.02022/08/04

元々あった加工品が劣化したため、ちょうど寸法が合うこちらを購入しました。単品購入ができ、簡単に注文できるのがいいです...もっと読む

0人が参考にしています。

ｼｬﾌﾄのｴﾝﾄﾞﾌﾟﾚｰﾄ

満足度：5.02022/07/25

回転軸、ﾍﾞｱﾘﾝｸﾞ固定のためのｴﾝﾄﾞﾌﾟﾚｰﾄとして使用簡単なものですが、外注を利用しなくてもよいので助かります...もっと読む

0人が参考にしています。

金型部品

満足度：5.02021/08/03

射出成型の金型に使用しました。耐久性はまだ分かりませんが問題ないと思います。寸法を選べるので良かったです。

0人が参考にしています。

リターンピンの戻しに使用

満足度：4.02021/05/27

主にザグリ付きを使用しますが小型の金型を製作することが多いのでφ8位まで対応して頂ければより良いと思います。

0人が参考にしています。

7件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品フリーワッシャ(断熱用) -汎用・皿ボルト用・ザグリ用-	フリーワッシャ -汎用・皿ボルト用・ザグリ用-	ワッシャ(断熱用) / (ライザーパッド)	ワッシャ・スペーサ　－厚さマイナス公差、焼き入れタイプ－	金属ワッシャ　－皿ボルト用タイプ－	サポートピラ -タップ付タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	140円 -	-	-
通常出荷日	3日目	3日目	3日目	在庫品1日目	在庫品1日目〜	在庫品1日目〜
材質	SUS416	S45C	SUS416	S45C	-	-
