ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/軸径指定･全長固定タイプ-

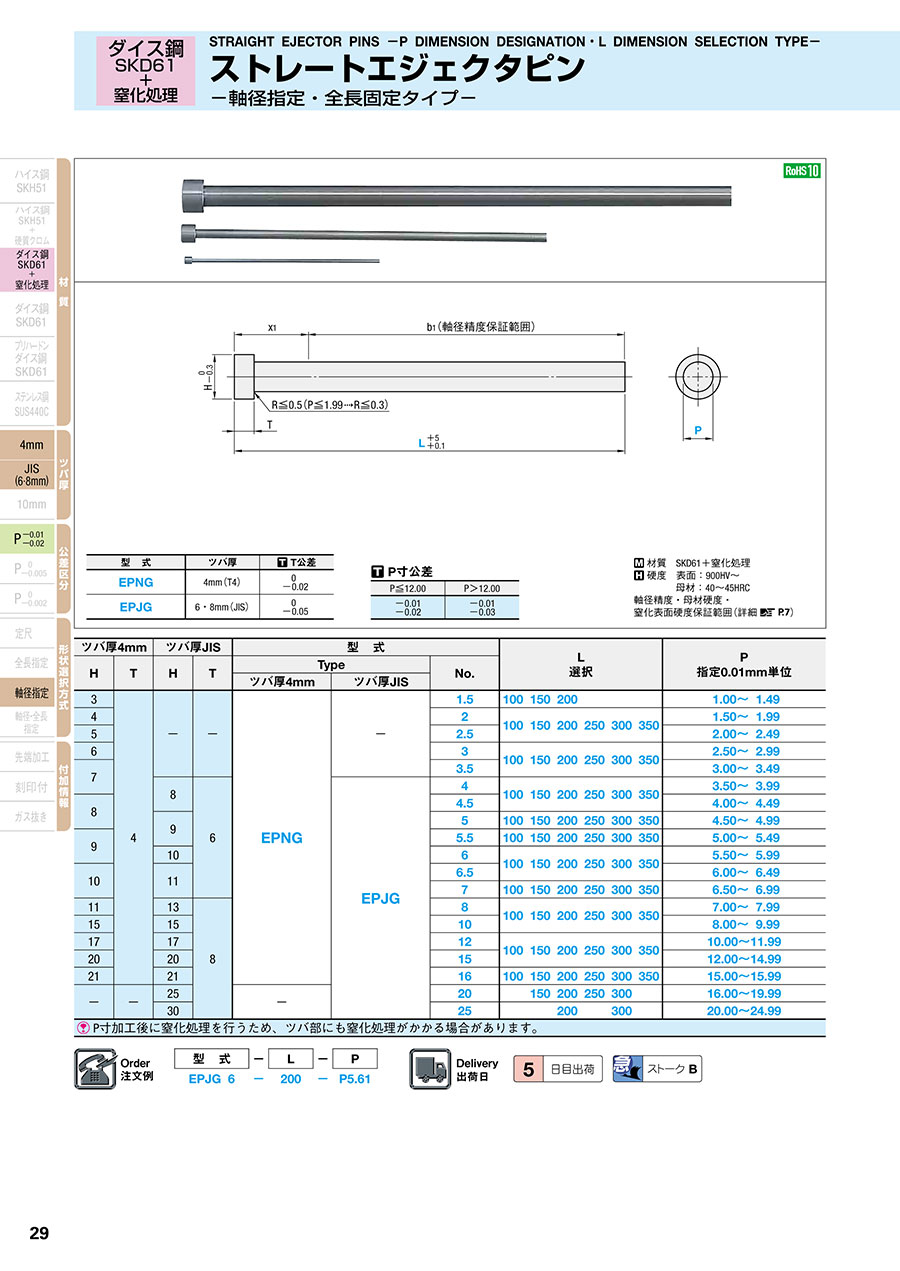

カタログ |P.29

通常単価(税別): -

税込単価: -

通常出荷日：5日目

ダイス鋼SKD61＋窒化処理・軸径指定・全長固定タイプのストレートエジェクタピンです。

4.14.1

よく一緒に見られています

ミスミ

ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/定尺タイプ-

通常価格(税別)： 180円 (税込価格：198円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/軸径指定･全長固定タイプ-

通常出荷日：3 日目

未確定：候補が31型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

型式	ツバ厚	T公差
EPNG	4mm（T4）	0 -0.02
EPJG	6・8mm（JIS）	0 -0.05

材質	SKD61+窒化処理
硬度	表面：900HV～
	母材：40～45HRC
軸径精度・母材硬度・窒化表面硬度保証範囲（詳細 P.7）

P寸公差

P≦12.00	P＞12.00
-0.01 -0.02	-0.01 -0.03

規格表

ツバ厚4mm		ツバ厚JIS		型式			L 選択						P 指定0.01mm単位
H	T	H	T	Type		No.
H	T	H	T	ツバ厚4mm	ツバ厚JIS	No.
3	4	-	-	EPNG	-	1.5	100	150	200				1.00～1.49
4						2	100	150	200	250	300	350	1.50～1.99
5						2.5	100	150	200	250	300	350	2.00～2.49
6						3	100	150	200	250	300	350	2.50～2.99
7						3.5	100	150	200	250	300	350	3.00～3.49
7		8	6		EPJG	4	100	150	200	250	300	350	3.50～3.99
8		8				4.5	100	150	200	250	300	350	4.00～4.49
8		9				5	100	150	200	250	300	350	4.50～4.99
9		9				5.5	100	150	200	250	300	350	5.00～5.49
9		10				6	100	150	200	250	300	350	5.50～5.99
10		11				6.5	100	150	200	250	300	350	6.00～6.49
10		11				7	100	150	200	250	300	350	6.50～6.99
11		13	8			8	100	150	200	250	300	350	7.00～7.99
15		15				10	100	150	200	250	300	350	8.00～9.99
17		17				12	100	150	200	250	300	350	10.00～11.99
20		20				15	100	150	200	250	300	350	12.00～14.99
21		21				16	100	150	200	250	300	350	15.00～15.99
-	-	25		-		20		150	200	250	300		16.00～19.99
-	-	30		-		25			200		300		20.00～24.99
P寸加工後に窒化処理を行うため、ツバ部にも窒化処理がかかる場合があります。

注文例

出荷日

追加工

P.9
P.10

型番リスト

表示件数

型番

EPJG4-[100,150,200,250,300,350]-P[3.5-3.99/0.01]

EPJG4.5-[100,150,200,250,300,350]-P[4-4.49/0.01]

EPJG5-[100,150,200,250,300,350]-P[4.5-4.99/0.01]

EPJG5.5-[100,150,200,250,300,350]-P[5-5.49/0.01]

EPJG6-[100,150,200,250,300,350]-P[5.5-5.99/0.01]

EPJG6.5-[100,150,200,250,300,350]-P[6-6.49/0.01]

EPJG7-[100,150,200,250,300,350]-P[6.5-6.99/0.01]

EPJG8-[100,150,200,250,300,350]-P[7-7.99/0.01]

EPJG10-[100,150,200,250,300,350]-P[8-9.99/0.01]

EPJG12-[100,150,200,250,300,350]-P[10-11.99/0.01]

EPJG15-[100,150,200,250,300,350]-P[12-14.99/0.01]

EPJG16-[100,150,200,250,300,350]-P[15-15.99/0.01]

EPJG20-[100,150,200,250,300]-P[16-19.99/0.01]

EPJG25-[200,300]-P[20-24.99/0.01]

EPNG1.5-[100,150,200]-P[1-1.49/0.01]

EPNG2-[100,150,200,250,300,350]-P[1.5-1.99/0.01]

EPNG2.5-[100,150,200,250,300,350]-P[2-2.49/0.01]

EPNG3-[100,150,200,250,300,350]-P[2.5-2.99/0.01]

EPNG3.5-[100,150,200,250,300,350]-P[3-3.49/0.01]

EPNG4-[100,150,200,250,300,350]-P[3.5-3.99/0.01]

EPNG4.5-[100,150,200,250,300,350]-P[4-4.49/0.01]

EPNG5-[100,150,200,250,300,350]-P[4.5-4.99/0.01]

EPNG5.5-[100,150,200,250,300,350]-P[5-5.49/0.01]

EPNG6-[100,150,200,250,300,350]-P[5.5-5.99/0.01]

EPNG6.5-[100,150,200,250,300,350]-P[6-6.49/0.01]

EPNG7-[100,150,200,250,300,350]-P[6.5-6.99/0.01]

EPNG8-[100,150,200,250,300,350]-P[7-7.99/0.01]

EPNG10-[100,150,200,250,300,350]-P[8-9.99/0.01]

EPNG12-[100,150,200,250,300,350]-P[10-11.99/0.01]

EPNG15-[100,150,200,250,300,350]-P[12-14.99/0.01]

EPNG16-[100,150,200,250,300,350]-P[15-15.99/0.01]

ツバ厚

D/P（軸径）

(mm)

軸径公差（代表公差）

No.(呼び径)

(mm)

L(全長)

(mm)

RoHS?

最小発注数量

6mm(JIS)	3.5 ～ 3.99	-0.01/-0.02	4	100 ～ 350	10	1個
6mm(JIS)	4 ～ 4.49	-0.01/-0.02	4.5	100 ～ 350	10	1個
6mm(JIS)	4.5 ～ 4.99	-0.01/-0.02	5	100 ～ 350	10	1個
6mm(JIS)	5 ～ 5.49	-0.01/-0.02	5.5	100 ～ 350	10	1個
6mm(JIS)	5.5 ～ 5.99	-0.01/-0.02	6	100 ～ 350	10	1個
6mm(JIS)	6 ～ 6.49	-0.01/-0.02	6.5	100 ～ 350	10	1個
6mm(JIS)	6.5 ～ 6.99	-0.01/-0.02	7	100 ～ 350	10	1個
8mm(JIS)	7 ～ 7.99	-0.01/-0.02	8	100 ～ 350	10	1個
8mm(JIS)	8 ～ 9.99	-0.01/-0.02	10	100 ～ 350	10	1個
8mm(JIS)	10 ～ 11.99	-0.01/-0.02	12	100 ～ 350	10	1個
8mm(JIS)	12 ～ 14.99	-0.01/-0.02 or -0.01/-0.03	15	100 ～ 350	10	1個
8mm(JIS)	15 ～ 15.99	-0.01/-0.03	16	100 ～ 350	10	1個
8mm(JIS)	16 ～ 19.99	-0.01/-0.03	20	100 ～ 300	10	1個
8mm(JIS)	20 ～ 24.99	-0.01/-0.03	25	200 ～ 300	10	1個
4mm(T4)	1 ～ 1.49	-0.01/-0.02	1.5	100 ～ 200	10	1個
4mm(T4)	1.5 ～ 1.99	-0.01/-0.02	2	100 ～ 350	10	1個
4mm(T4)	2 ～ 2.49	-0.01/-0.02	2.5	100 ～ 350	10	1個
4mm(T4)	2.5 ～ 2.99	-0.01/-0.02	3	100 ～ 350	10	1個
4mm(T4)	3 ～ 3.49	-0.01/-0.02	3.5	100 ～ 350	10	1個
4mm(T4)	3.5 ～ 3.99	-0.01/-0.02	4	100 ～ 350	10	1個
4mm(T4)	4 ～ 4.49	-0.01/-0.02	4.5	100 ～ 350	10	1個
4mm(T4)	4.5 ～ 4.99	-0.01/-0.02	5	100 ～ 350	10	1個
4mm(T4)	5 ～ 5.49	-0.01/-0.02	5.5	100 ～ 350	10	1個
4mm(T4)	5.5 ～ 5.99	-0.01/-0.02	6	100 ～ 350	10	1個
4mm(T4)	6 ～ 6.49	-0.01/-0.02	6.5	100 ～ 350	10	1個
4mm(T4)	6.5 ～ 6.99	-0.01/-0.02	7	100 ～ 350	10	1個
4mm(T4)	7 ～ 7.99	-0.01/-0.02	8	100 ～ 350	10	1個
4mm(T4)	8 ～ 9.99	-0.01/-0.02	10	100 ～ 350	10	1個
4mm(T4)	10 ～ 11.99	-0.01/-0.02	12	100 ～ 350	10	1個
4mm(T4)	12 ～ 14.99	-0.01/-0.02 or -0.01/-0.03	15	100 ～ 350	10	1個
4mm(T4)	15 ～ 15.99	-0.01/-0.03	16	100 ～ 350	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

詳細情報

基本情報

基本情報

ダイス鋼SKD61＋窒化処理・軸径指定・全長固定タイプのストレートエジェクタピンです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/軸径指定･全長固定タイプ-のレビュー

4.1平均満足度：4.19件のレビュー

星5
22%
星4
67%
星3
11%
星2
0%
星1
0%

金型保全の常備品

満足度：4.02019/06/05

型保全の為、常時在庫を持っています。安価ですが、全く問題ないのでいつも使用しております。

1人が参考にしています。

製品用

満足度：4.02023/04/17

以前から製品の部品として使用していました。最近公差範囲が＋５に大きくなってしまったので、公差の範囲内ですが今後の使用は検...もっと読む

0人が参考にしています。

プラ型

満足度：5.02022/03/13

普通に使えます。研磨精度は全く問題ないです・・・。窒化のピンはたまに研磨すると角が欠けることがあります。

0人が参考にしています。

製品のピンバリ修理に使用

満足度：4.02021/03/03

全長は社内でカットするのでバリ修理にはいつもこのピンを注文しています。硬度的にはこれが丁度良いのですが、緊急対応の場合は...もっと読む

0人が参考にしています。

プラ金型部品

満足度：4.02020/08/03

軸径指定、全長固定タイプのエジェクタピンです。使用本数が少ない時に使っています。納期は少しかかりますが、予定が立てれるの...もっと読む

0人が参考にしています。

9件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/軸径指定･全長固定タイプ-	ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/定尺タイプ-	ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/軸径指定･全長固定タイプ-	ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/定尺タイプ-	ストレートエジェクタピン -ダイス鋼SKD61/定尺タイプ,軸径指定･全長固定タイプ-	ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/全長指定タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	5日目	在庫品1日目〜	3日目	在庫品1日目〜	在庫品1日目〜	2日目
材質	SKD61	SKD61	SKH51	SKH51	SKD61	SKD61
表面処理	窒化処理	窒化処理	なし	なし	なし	窒化処理
全長公差（代表公差）	+5/+0.1	+5/+0.1	+5/+0.1	+5/+0.1	+5/+0.1	-
仕様	軸径指定・全長固定	定尺	軸径指定・全長固定	定尺	-	全長指定
形状タイプ	先端加工無し	先端加工無し	先端加工無し	先端加工無し	先端加工無し	先端加工無し
