小径ショルダーパンチ -RPコーティング（Al-Cr系コート+α処理（R））-

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

小径ショルダーパンチ－RWコーティング(Al-Cr系コート+WPC®処理)－

通常出荷日：4 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

全長指定・B寸キープタイプジェクタパンチ -RPコーティング（Al-Cr系コート+α処理（R））-

通常出荷日：10 日目

【RPコーティングとは】・高硬度・高耐熱のAl-Cr系コーティングです。下地に...

詳細情報を確認する

厚板打ち抜き用有無
無
先端形状
1段
ジェクタ
なし
表面処理
RP（Al-Cr系コート+α処理（R））
シャンク(取付部)形状
標準

未確定：候補が1,243型番あります。

外形図・規格表
型番リスト
詳細情報

外形図・規格表

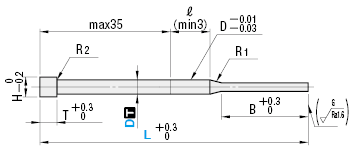

外形図・製品仕様

刃先形状は下記

より選択

D	R₁		R₂
D			R₂
1.6	2～3	-	≦0.2
2.0		≦16
2.5
3	-		≦0.5

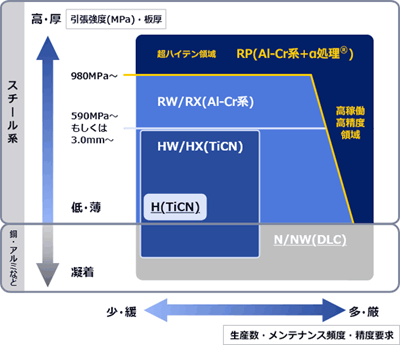

■打ち抜き条件とコーティングマップ

あくまでも目安です。

[ ! ]コーティングの刃先端面の研磨はコーティング前に行なっております。
[ ! ]RPコーティングの刃先先端エッジ部に微小Rがつきます。

シャンク径 D[ T ] 公差	[ M ] 材質 [ H ] 硬度	型式
シャンク径 D[ T ] 公差	[ M ] 材質 [ H ] 硬度	Type	Type ツバ厚5mm	刃先形状	B 刃先長さ
D_m5	SKH51相当 61～64HRC 表面3000HV以上	-RPコーティング- RP-SH	-RPコーティング- RP-SHLT		刃先長さ（B） L＞S
D_m5	粉末ハイス鋼 64～67HRC 表面3000HV以上	-RPコーティング- RP-PH	-RPコーティング- RP-PHLT
D +0.005/0	SKH51相当 61～64HRC 表面3000HV以上	-RPコーティング- ARP-SH	-RPコーティング- ARP-SHLT
D +0.005/0	粉末ハイス鋼 64～67HRC 表面3000HV以上	-RPコーティング- ARP-PH	-RPコーティング- ARP-PHLT

シャンク径公差D[ T ]はm5・ +0.005/0 選択

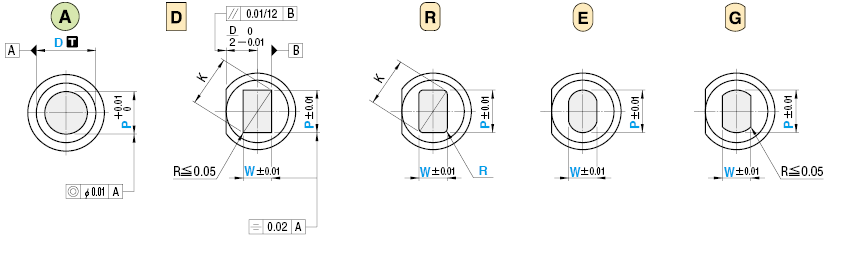

刃先形状

[ ! ]P≧W
[ ! ]K=

[ ! ]P≧W
[ ! ]K=
[ ! ]0.05≦R＜W2

[ ! ]P＞W

規格表

型式					L									指定0.01mm単位（ラップ仕上げ0.001mm単位）					0.01mm	H	T
型式
Type		刃先形状	B 刃先長さ	D
Type		刃先形状	B 刃先長さ	D										min. P max.	B	P・Kmax.	P・Wmin.	B	R
				1.6	（20）	（25）	30	35	40	50	60			1.00～1.59	6	ー	ー	ー	0.15～ W2未満 (0のみ指定可)	2.6	3
				2.0	（20）	（25）	30	35	40	50	60			1.00～1.99	8	1.97	1.00	4		3.0
				2.5	（20）	（25）	30	35	40	50	60			1.00～2.49	8	2.47	1.00	6		3.5
（D_m5）	（D +0.005/0）			3					40	50	60	70	80	>> P.75 P.81 P.83	ー	2.97	1.00	6		5	5
RPコーティング				1.6			30	35	40	50	60			1.00～1.59	8	ー	ー	ー		2.6	3
RP-SH RP-PH	ARP-SH ARP-PH			2.0			30	35	40	50	60			1.00～1.99	10	1.97	1.00	6		3.0
				2.5			30	35	40	50	60			1.00～2.49	13	2.47	1.00	8		3.5
				3						50	60	70	80	>> P.75 P.81 P.83	ー	2.97	1.00	8		5	5
				1.6	（20）	（25）	30	35	40	50	60			1.00～1.59	6	ー	ー	ー	0.15～ W2未満 (0のみ指定可)	2.6	5
（D_m5）	（D +0.005/0）			2.0	（20）	（25）	30	35	40	50	60			1.00～1.99	8	1.97	1.00	4		3.0
RPコーティング				2.5	（20）	（25）	30	35	40	50	60			1.00～2.49	8	2.47	1.00	6		3.5
RP-SHLT RP-PHLT	ARP-SHLT ARP-PHLT			1.6			30	35	40	50	60			1.00～1.59	8	ー	ー	ー		2.6	5
RP-SHLT RP-PHLT	ARP-SHLT ARP-PHLT			2.0			30	35	40	50	60			1.00～1.99	10	1.97	1.00	6		3.0
				2.5			30	35	40	50	60			1.00～2.49	13	2.47	1.00	8		3.5

[ ! ] ：P＞D-0.03 →ℓ＝0	刃先形状でP＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
[ ! ] ：P・K＞D-0.05→ℓ＝0	刃先形状でP・K＞D-0.05の場合、D -0.01/-0.03（導入部）はつきません。
[ ! ]L (20) ・ (25)　→　B=4 　　全長が (20) ・ (25)　の場合、刃先長さは一律4mmになります。

追加工

型式	－	L(LC・LCT・LMT)	－	P	－	W	－	R( )	－	(BC・HC・TC…etc.)
RP－PHDL 2.0	－	LC42	－	P1.24	－	W0.83			－	HC2.8

追加工

記号

刃先形状

刃先

刃先長変更
2≦BC＜B　　　　　指定0.1mm単位

PRC

刃先側端面R加工
0.1≦PRC≦1　指定0.1mm単位
[ ! ]PRC≦(P－0.2)/2
[ NG ]PCC・GC併用不可

－

PCC

刃先側端面C面取り加工
0.1≦PCC≦1　指定0.1mm単位
[ ! ]PCC≦(P－0.2)/2
[ NG ]PRC・GC併用不可

－

全長

全長変更
次の範囲で変更可　　　指定0.1mm単位

D
1.6～2.5	20＜LC＜60	30＜LC＜60
3	36＜LC＜80	50＜LC＜80

[ ! ]LC25以下の場合、刃先長さBは一律4mm
(LKC併用の場合0.01mm単位指定可)

LCT

ツバ厚公差・全長変更を1つのコードで加工します。
指定範囲、指定単位、注文方法、注意事項([ ! ])はLCと同様
(TC併用の場合、T寸法0.01mm単位指定可)

TKC
ツバ厚公差変更
T＋0.3　0⇨＋0.02　0

LC
＋　全長変更　＋

全長
公差変更
L＋0.3　0⇨＋0.1　0

LMT

TKM
ツバ厚公差変更
T＋0.3　0⇨　0－0.02

LC
＋　全長変更　＋

全長
公差変更
L＋0.3　0⇨＋0.1　0

LKC

全長公差
変　　更

L＋0.3　0⇨＋0.05　0

(LC併用の場合、L寸法0.01mm単位指定可)

追加工	記号	刃先形状

ツバ部	KC		ツバ部廻り止め一面加工				廻り止め位置変更指定1゜単位
	WKC		廻り止め平行加工(2面)			廻り止め平行加工(2面) KC併用可
	KFC			廻り止め0゜と角度指定加工(2面) 指定1°単位			廻り止め0゜と角度指定加工(2面) 指定1°単位
		[ NG ]KC・WKC併用不可			[ NG ]KC・WKC併用不可
	NKC	－			廻り止め無し
	HC	ツバ径変更 D≦HC＜H　　　　指定0.1mm単位
	TC	ツバ厚変更　　2≦TC＜T 指定0.1mm単位 (TKC・TKM・LCT・LMT併用の場合0.01mm単位指定可) [ ! ]全長Lは(T－TC)分短くなります。 LC・LCT・LMT併用の場合、全長は指定寸法と同じです。
	TKC	ツバ厚公差変　　　更		T＋0.3　0⇨＋0.02　0
		(TC併用の場合、T寸法0.01mm単位指定可)
	TKM	ツバ厚公差変　　　更		T＋0.3　0⇨　0－0.02
		(TC併用の場合、T寸法0.01mm単位指定可)
	TCC	ツバ部C面加工(C0.5) パンチ頭部の強度UPになります。指定方法 TCC 0.5　[ NG ]H＜2.6適用不可
シャンク部	SKC	－			シャンク部フラット面加工(1面) ・D3 W≦D－1.2 　(加工幅0.5) [ ! ]D3のみ適用 [ NG ]KC・WKC・KFC併用不可
	NDC	導入部無　し		ℓ≧3⇨ℓ＝0

注文例

型式	－	L	－	P	－	W	－	R()
RP-PHDL2.0	－	40	－	P1.240	－	W0.830

出荷日

日目出荷

型番リスト

表示件数

...

型番

ARP-PHAL1.6-[30,35,40,50,60]-P[1-1.59/0.01]

ARP-PHAL1.6-LC[30-59.9/0.1]-P[1-1.59/0.01]

ARP-PHAL1.6-LCT[30-59.9/0.1]-P[1-1.59/0.01]

ARP-PHAL1.6-LMT[30-59.9/0.1]-P[1-1.59/0.01]

ARP-PHAL2.0-[30,35,40,50,60]-P[1-1.99/0.01]

ARP-PHAL2.0-LC[30-59.9/0.1]-P[1-1.99/0.01]

ARP-PHAL2.0-LCT[30-59.9/0.1]-P[1-1.99/0.01]

ARP-PHAL2.0-LMT[30-59.9/0.1]-P[1-1.99/0.01]

ARP-PHAL2.5-[30,35,40,50,60]-P[1-2.49/0.01]

ARP-PHAL2.5-LC[30-59.9/0.1]-P[1-2.49/0.01]

ARP-PHAL2.5-LCT[30-59.9/0.1]-P[1-2.49/0.01]

ARP-PHAL2.5-LMT[30-59.9/0.1]-P[1-2.49/0.01]

ARP-PHAS1.6-[20,25,30,35,40,50,60]-P[1-1.59/0.01]

ARP-PHAS1.6-LC[20-59.9/0.1]-P[1-1.59/0.01]

ARP-PHAS1.6-LCT[20-59.9/0.1]-P[1-1.59/0.01]

ARP-PHAS1.6-LMT[20-59.9/0.1]-P[1-1.59/0.01]

ARP-PHAS2.0-[20,25,30,35,40,50,60]-P[1-1.99/0.01]

ARP-PHAS2.0-LC[20-59.9/0.1]-P[1-1.99/0.01]

ARP-PHAS2.0-LCT[20-59.9/0.1]-P[1-1.99/0.01]

ARP-PHAS2.0-LMT[20-59.9/0.1]-P[1-1.99/0.01]

ARP-PHAS2.5-[20,25,30,35,40,50,60]-P[1-2.49/0.01]

ARP-PHAS2.5-LC[20-59.9/0.1]-P[1-2.49/0.01]

ARP-PHAS2.5-LCT[20-59.9/0.1]-P[1-2.49/0.01]

ARP-PHAS2.5-LMT[20-59.9/0.1]-P[1-2.49/0.01]

ARP-PHDL2.0-[30,35,40,50,60]-P[1-1.97/0.01]-W[1-1.97/0.01]

ARP-PHDL2.0-LC[30-59.9/0.1]-P[1-1.97/0.01]-W[1-1.97/0.01]

ARP-PHDL2.0-LCT[30-59.9/0.1]-P[1-1.97/0.01]-W[1-1.97/0.01]

ARP-PHDL2.0-LMT[30-59.9/0.1]-P[1-1.97/0.01]-W[1-1.97/0.01]

ARP-PHDL2.5-[30,35,40,50,60]-P[1-2.47/0.01]-W[1-2.47/0.01]

ARP-PHDL2.5-LC[30-59.9/0.1]-P[1-2.47/0.01]-W[1-2.47/0.01]

ARP-PHDL2.5-LCT[30-59.9/0.1]-P[1-2.47/0.01]-W[1-2.47/0.01]

ARP-PHDL2.5-LMT[30-59.9/0.1]-P[1-2.47/0.01]-W[1-2.47/0.01]

ARP-PHDL3-[50-60/10]-P[1-2.97/0.01]-W[1-2.97/0.01]

ARP-PHDL3-LC[50-79.9/0.1]-P[1-2.97/0.01]-W[1-2.97/0.01]

ARP-PHDL3-LCT[50-79.9/0.1]-P[1-2.97/0.01]-W[1-2.97/0.01]

ARP-PHDL3-LMT[50-79.9/0.1]-P[1-2.97/0.01]-W[1-2.97/0.01]

ARP-PHDS2.0-[20,25,30,35,40,50,60]-P[1-1.97/0.01]-W[1-1.97/0.01]

ARP-PHDS2.0-LC[20-59.9/0.1]-P[1-1.97/0.01]-W[1-1.97/0.01]

ARP-PHDS2.0-LCT[20-59.9/0.1]-P[1-1.97/0.01]-W[1-1.97/0.01]

ARP-PHDS2.0-LMT[20-59.9/0.1]-P[1-1.97/0.01]-W[1-1.97/0.01]

ARP-PHDS2.5-[20,25,30,35,40,50,60]-P[1-2.47/0.01]-W[1-2.47/0.01]

ARP-PHDS2.5-LC[20-59.9/0.1]-P[1-2.47/0.01]-W[1-2.47/0.01]

ARP-PHDS2.5-LCT[20-59.9/0.1]-P[1-2.47/0.01]-W[1-2.47/0.01]

ARP-PHDS2.5-LMT[20-59.9/0.1]-P[1-2.47/0.01]-W[1-2.47/0.01]

ARP-PHDS3-[40-60/10]-P[1-2.97/0.01]-W[1-2.97/0.01]

ARP-PHDS3-LC[36-79.9/0.1]-P[1-2.97/0.01]-W[1-2.97/0.01]

ARP-PHDS3-LCT[36-79.9/0.1]-P[1-2.97/0.01]-W[1-2.97/0.01]

ARP-PHDS3-LMT[36-79.9/0.1]-P[1-2.97/0.01]-W[1-2.97/0.01]

ARP-PHEL2.0-[30,35,40,50,60]-P[1-1.97/0.01]-W[1-1.97/0.01]

ARP-PHEL2.0-LC[30-59.9/0.1]-P[1-1.97/0.01]-W[1-1.97/0.01]

ARP-PHEL2.0-LCT[30-59.9/0.1]-P[1-1.97/0.01]-W[1-1.97/0.01]

ARP-PHEL2.0-LMT[30-59.9/0.1]-P[1-1.97/0.01]-W[1-1.97/0.01]

ARP-PHEL2.5-[30,35,40,50,60]-P[1-2.47/0.01]-W[1-2.47/0.01]

ARP-PHEL2.5-LC[30-59.9/0.1]-P[1-2.47/0.01]-W[1-2.47/0.01]

ARP-PHEL2.5-LCT[30-59.9/0.1]-P[1-2.47/0.01]-W[1-2.47/0.01]

ARP-PHEL2.5-LMT[30-59.9/0.1]-P[1-2.47/0.01]-W[1-2.47/0.01]

ARP-PHEL3-[50-60/10]-P[1-2.97/0.01]-W[1-2.97/0.01]

ARP-PHEL3-LC[50-79.9/0.1]-P[1-2.97/0.01]-W[1-2.97/0.01]

ARP-PHEL3-LCT[50-79.9/0.1]-P[1-2.97/0.01]-W[1-2.97/0.01]

ARP-PHEL3-LMT[50-79.9/0.1]-P[1-2.97/0.01]-W[1-2.97/0.01]

刃先形状

材質

シャンク径D公差

B（刃先長さ）

D（シャンク径）

(mm)

T（ツバ厚/板厚）

(mm)

P(刃先寸法)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

LCT(ツバ厚公差変更+全長変更)

(mm)

LMT(ツバ厚公差変更+全長変更)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

最小発注数量

丸形	粉末ハイス鋼	+0.005/0	L	1.6	3	1 ～ 1.59	30 ～ 60	-	-	-	-	-	1個
丸形	粉末ハイス鋼	+0.005/0	L	1.6	3	1 ～ 1.59	-	30 ～ 59.9	-	-	-	-	1個
丸形	粉末ハイス鋼	+0.005/0	L	1.6	3	1 ～ 1.59	-	-	30 ～ 59.9	-	-	-	1個
丸形	粉末ハイス鋼	+0.005/0	L	1.6	3	1 ～ 1.59	-	-	-	30 ～ 59.9	-	-	1個
丸形	粉末ハイス鋼	+0.005/0	L	2.0	3	1 ～ 1.99	30 ～ 60	-	-	-	-	-	1個
丸形	粉末ハイス鋼	+0.005/0	L	2.0	3	1 ～ 1.99	-	30 ～ 59.9	-	-	-	-	1個
丸形	粉末ハイス鋼	+0.005/0	L	2.0	3	1 ～ 1.99	-	-	30 ～ 59.9	-	-	-	1個
丸形	粉末ハイス鋼	+0.005/0	L	2.0	3	1 ～ 1.99	-	-	-	30 ～ 59.9	-	-	1個
丸形	粉末ハイス鋼	+0.005/0	L	2.5	3	1 ～ 2.49	30 ～ 60	-	-	-	-	-	1個
丸形	粉末ハイス鋼	+0.005/0	L	2.5	3	1 ～ 2.49	-	30 ～ 59.9	-	-	-	-	1個
丸形	粉末ハイス鋼	+0.005/0	L	2.5	3	1 ～ 2.49	-	-	30 ～ 59.9	-	-	-	1個
丸形	粉末ハイス鋼	+0.005/0	L	2.5	3	1 ～ 2.49	-	-	-	30 ～ 59.9	-	-	1個
丸形	粉末ハイス鋼	+0.005/0	S	1.6	3	1 ～ 1.59	20 ～ 60	-	-	-	-	-	1個
丸形	粉末ハイス鋼	+0.005/0	S	1.6	3	1 ～ 1.59	-	20 ～ 59.9	-	-	-	-	1個
丸形	粉末ハイス鋼	+0.005/0	S	1.6	3	1 ～ 1.59	-	-	20 ～ 59.9	-	-	-	1個
丸形	粉末ハイス鋼	+0.005/0	S	1.6	3	1 ～ 1.59	-	-	-	20 ～ 59.9	-	-	1個
丸形	粉末ハイス鋼	+0.005/0	S	2.0	3	1 ～ 1.99	20 ～ 60	-	-	-	-	-	1個
丸形	粉末ハイス鋼	+0.005/0	S	2.0	3	1 ～ 1.99	-	20 ～ 59.9	-	-	-	-	1個
丸形	粉末ハイス鋼	+0.005/0	S	2.0	3	1 ～ 1.99	-	-	20 ～ 59.9	-	-	-	1個
丸形	粉末ハイス鋼	+0.005/0	S	2.0	3	1 ～ 1.99	-	-	-	20 ～ 59.9	-	-	1個
丸形	粉末ハイス鋼	+0.005/0	S	2.5	3	1 ～ 2.49	20 ～ 60	-	-	-	-	-	1個
丸形	粉末ハイス鋼	+0.005/0	S	2.5	3	1 ～ 2.49	-	20 ～ 59.9	-	-	-	-	1個
丸形	粉末ハイス鋼	+0.005/0	S	2.5	3	1 ～ 2.49	-	-	20 ～ 59.9	-	-	-	1個
丸形	粉末ハイス鋼	+0.005/0	S	2.5	3	1 ～ 2.49	-	-	-	20 ～ 59.9	-	-	1個
長方形	粉末ハイス鋼	+0.005/0	L	2.0	3	1 ～ 1.97	30 ～ 60	-	-	-	-	1 ～ 1.97	1個
長方形	粉末ハイス鋼	+0.005/0	L	2.0	3	1 ～ 1.97	-	30 ～ 59.9	-	-	-	1 ～ 1.97	1個
長方形	粉末ハイス鋼	+0.005/0	L	2.0	3	1 ～ 1.97	-	-	30 ～ 59.9	-	-	1 ～ 1.97	1個
長方形	粉末ハイス鋼	+0.005/0	L	2.0	3	1 ～ 1.97	-	-	-	30 ～ 59.9	-	1 ～ 1.97	1個
長方形	粉末ハイス鋼	+0.005/0	L	2.5	3	1 ～ 2.47	30 ～ 60	-	-	-	-	1 ～ 2.47	1個
長方形	粉末ハイス鋼	+0.005/0	L	2.5	3	1 ～ 2.47	-	30 ～ 59.9	-	-	-	1 ～ 2.47	1個
長方形	粉末ハイス鋼	+0.005/0	L	2.5	3	1 ～ 2.47	-	-	30 ～ 59.9	-	-	1 ～ 2.47	1個
長方形	粉末ハイス鋼	+0.005/0	L	2.5	3	1 ～ 2.47	-	-	-	30 ～ 59.9	-	1 ～ 2.47	1個
長方形	粉末ハイス鋼	+0.005/0	L	3	5	1 ～ 2.97	-	-	-	-	-	1 ～ 2.97	1個
長方形	粉末ハイス鋼	+0.005/0	L	3	5	1 ～ 2.97	-	50 ～ 79.9	-	-	-	1 ～ 2.97	1個
長方形	粉末ハイス鋼	+0.005/0	L	3	5	1 ～ 2.97	-	-	50 ～ 79.9	-	-	1 ～ 2.97	1個
長方形	粉末ハイス鋼	+0.005/0	L	3	5	1 ～ 2.97	-	-	-	50 ～ 79.9	-	1 ～ 2.97	1個
長方形	粉末ハイス鋼	+0.005/0	S	2.0	3	1 ～ 1.97	20 ～ 60	-	-	-	-	1 ～ 1.97	1個
長方形	粉末ハイス鋼	+0.005/0	S	2.0	3	1 ～ 1.97	-	20 ～ 59.9	-	-	-	1 ～ 1.97	1個
長方形	粉末ハイス鋼	+0.005/0	S	2.0	3	1 ～ 1.97	-	-	20 ～ 59.9	-	-	1 ～ 1.97	1個
長方形	粉末ハイス鋼	+0.005/0	S	2.0	3	1 ～ 1.97	-	-	-	20 ～ 59.9	-	1 ～ 1.97	1個
長方形	粉末ハイス鋼	+0.005/0	S	2.5	3	1 ～ 2.47	20 ～ 60	-	-	-	-	1 ～ 2.47	1個
長方形	粉末ハイス鋼	+0.005/0	S	2.5	3	1 ～ 2.47	-	20 ～ 59.9	-	-	-	1 ～ 2.47	1個
長方形	粉末ハイス鋼	+0.005/0	S	2.5	3	1 ～ 2.47	-	-	20 ～ 59.9	-	-	1 ～ 2.47	1個
長方形	粉末ハイス鋼	+0.005/0	S	2.5	3	1 ～ 2.47	-	-	-	20 ～ 59.9	-	1 ～ 2.47	1個
長方形	粉末ハイス鋼	+0.005/0	S	3	5	1 ～ 2.97	-	-	-	-	-	1 ～ 2.97	1個
長方形	粉末ハイス鋼	+0.005/0	S	3	5	1 ～ 2.97	-	36 ～ 79.9	-	-	-	1 ～ 2.97	1個
長方形	粉末ハイス鋼	+0.005/0	S	3	5	1 ～ 2.97	-	-	36 ～ 79.9	-	-	1 ～ 2.97	1個
長方形	粉末ハイス鋼	+0.005/0	S	3	5	1 ～ 2.97	-	-	-	36 ～ 79.9	-	1 ～ 2.97	1個
楕円形	粉末ハイス鋼	+0.005/0	L	2.0	3	1 ～ 1.97	30 ～ 60	-	-	-	-	1 ～ 1.97	1個
楕円形	粉末ハイス鋼	+0.005/0	L	2.0	3	1 ～ 1.97	-	30 ～ 59.9	-	-	-	1 ～ 1.97	1個
楕円形	粉末ハイス鋼	+0.005/0	L	2.0	3	1 ～ 1.97	-	-	30 ～ 59.9	-	-	1 ～ 1.97	1個
楕円形	粉末ハイス鋼	+0.005/0	L	2.0	3	1 ～ 1.97	-	-	-	30 ～ 59.9	-	1 ～ 1.97	1個
楕円形	粉末ハイス鋼	+0.005/0	L	2.5	3	1 ～ 2.47	30 ～ 60	-	-	-	-	1 ～ 2.47	1個
楕円形	粉末ハイス鋼	+0.005/0	L	2.5	3	1 ～ 2.47	-	30 ～ 59.9	-	-	-	1 ～ 2.47	1個
楕円形	粉末ハイス鋼	+0.005/0	L	2.5	3	1 ～ 2.47	-	-	30 ～ 59.9	-	-	1 ～ 2.47	1個
楕円形	粉末ハイス鋼	+0.005/0	L	2.5	3	1 ～ 2.47	-	-	-	30 ～ 59.9	-	1 ～ 2.47	1個
楕円形	粉末ハイス鋼	+0.005/0	L	3	5	1 ～ 2.97	-	-	-	-	-	1 ～ 2.97	1個
楕円形	粉末ハイス鋼	+0.005/0	L	3	5	1 ～ 2.97	-	50 ～ 79.9	-	-	-	1 ～ 2.97	1個
楕円形	粉末ハイス鋼	+0.005/0	L	3	5	1 ～ 2.97	-	-	50 ～ 79.9	-	-	1 ～ 2.97	1個
楕円形	粉末ハイス鋼	+0.005/0	L	3	5	1 ～ 2.97	-	-	-	50 ～ 79.9	-	1 ～ 2.97	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目

...

基本情報

基本情報

【RPコーティングとは】
・高硬度・高耐熱のAl-Cr系コーティングです。下地にα処理（R）を施して耐摩耗性とコーティング膜の密着性を強化しています。
・従来のコーティングでは耐久性が不足していた打ち抜きに対しても大幅なパンチ寿命アップが期待でき、金型メンテナンスコスト低減に寄与します。
・Al-Cr系コーティングの詳細はこちら、α処理（R）の詳細はこちら、ミスミの表面処理についてもっと詳しく知りたい方はこちらをご参照ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

小径ショルダーパンチ -RPコーティング（Al-Cr系コート+α処理（R））-のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品小径ショルダーパンチ -RPコーティング（Al-Cr系コート+α処理（R））-	ショルダーパンチ RPコーティング（Al-Cr系コート+α処理（R））	ショルダー2段パンチ -RPコーティング（Al-Cr系コート+α処理（R））-	欠円シャンクショルダーパンチ -RPコーティング（Al-Cr系コート+α処理（R））-	小径ショルダーパンチ－RWコーティング(Al-Cr系コート+WPC®処理)－	ショルダーパンチ　-RWコーティング(Al-Cr系コート+WPC®処理)-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	10日目	10日目	10日目	10日目	お見積り	お見積り
厚板打ち抜き用有無	無	無	無	無	無	無
先端形状	1段	1段	2段	1段	1段	1段
ジェクタ	なし	なし	なし	なし	なし	なし
表面処理	RP（Al-Cr系コート+α処理（R））	RP（Al-Cr系コート+α処理（R））	RP（Al-Cr系コート+α処理（R））	RP（Al-Cr系コート+α処理（R））	RW（Al-Cr系コート+WPC（R）処理）	RW（Al-Cr系コート+WPC（R）処理）
シャンク(取付部)形状	標準	標準	標準	欠円	標準	標準
