可動式パイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）

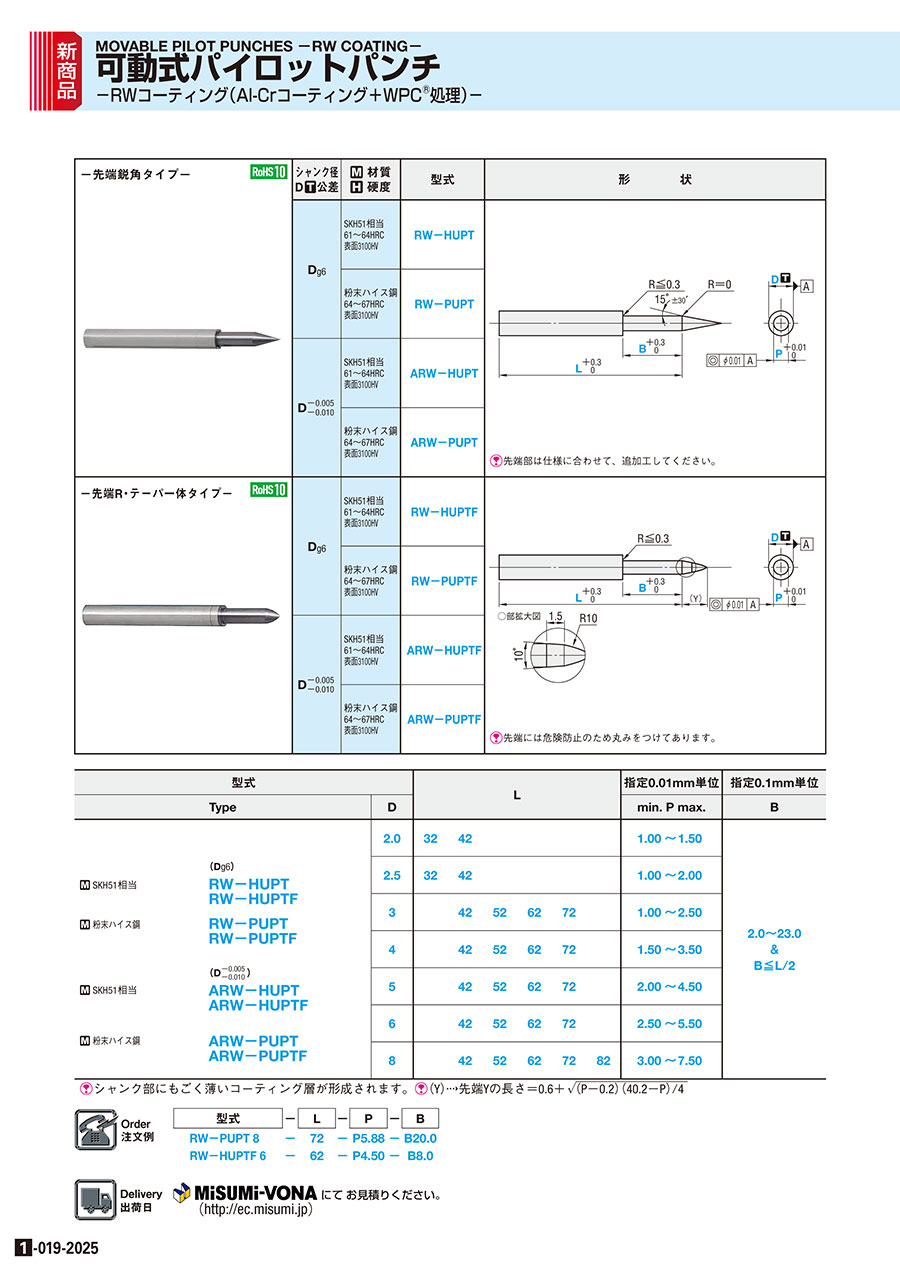

カタログ |P.1-019-2025

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

【RWコーティングとは】・TiCNより高硬度・高耐熱のコーティングです。さらに...

詳細情報を確認する

先端形状
スタンダード
表面処理
RWコート
取付プレート
パンチプレート
シャンク(取付部)形状
可動式

未確定：候補が424型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図・製品仕様

	シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	型式	形状
-先端鋭角タイプ-	D_g6	SKH51相当 61～64HRC 表面3100HV	RW-HUPT	[ ! ]先端部は仕様に合わせて、追加工してください。
	D_g6	粉末ハイス鋼 64～67HRC 表面3100HV	RW-PUPT
	D -0.005/-0.010	SKH51相当 61～64HRC 表面3100HV	ARW-HUPT
	D -0.005/-0.010	粉末ハイス鋼 64～67HRC 表面3100HV	ARW-PUPT
-先端R・テーパ一体タイプ-	D_g6	SKH51相当 61～64HRC 表面3100HV	RW-HUPTF	[ ! ]先端には危険防止のため丸みをつけてあります。
	D_g6	粉末ハイス鋼 64～67HRC 表面3100HV	RW-PUPTF
	D -0.005/-0.010	SKH51相当 61～64HRC 表面3100HV	ARW-HUPTF
	D -0.005/-0.010	粉末ハイス鋼 64～67HRC 表面3100HV	ARW-PUPTF

規格表

型式			L						指定0.01mm単位	指定0.1mm単位
Type		D	L						min. P max.	B
[ M ]SKH51相当 [ M ]粉末ハイス鋼　 [ M ]SKH51相当 [ M ]粉末ハイス鋼	（D_g6） RW-HUPT RW-HUPTF RW-PUPT RW-PUPTF （D -0.005/-0.010） ARW-HUPT ARW-HUPTF ARW-PUPT ARW-PUPTF	2.0	32	42					1.00～1.50	2.0～23.0 & B≦L/2
		2.5	32	42					1.00～2.00
		3		42	52	62	72		1.00～2.50
		4		42	52	62	72		1.50～3.50
		5		42	52	62	72		2.00～4.50
		6		42	52	62	72		2.50～5.50
		8		42	52	62	72	82	3.00～7.50

[ ! ]シャンク部にもごく薄いコーティング層が形成されます。
[ ! ]（Y）先端Yの長さ＝0.6+

注文例

型式	-	L	-	P	-	B
RW - PUPT 8	-	72	-	P5.88	-	B20.0
RW - HUPTF 6	-	62	-	P4.50	-	B8.0

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

型式	-	L（LC）	-	P(PC)	-	B	-	(GC・RC…etc.)
RW - PUPT 8	-	LC70	-	P5.88	-	B20.0	-	BKC

追加工

記号

詳細

先端

先端径変更
PC≧Pmin/2≧1.00
指定0.01mm単位

先端角度変更
15°＜GC≦45° 指定1°単位
[ NG ]先端R・テーパ一体タイプ適用不可
三角関数の真数表>>こちら

先端R加工
先端をR10に加工します。
[ NG ]先端R・テーパ一体タイプ適用不可

RLC

先端Rをフラットに
カットします。
3≦RLC＜Ymax
指定0.1mm単位
[ NG ]先端鋭角タイプ適用不可

P(PC)	Ymax.
1.00～1.49 1.50～2.49 2.50～3.49 3.50～4.99 5.00～6.99 7.00～7.50	3 4 5 6 7 8

BKC

先端長さ
公差変更

B ＋0.30→ +0.050

[ ! ]B寸法0.01mm単位指定可　 [ NG ]RC併用不可

追加工	記号	詳細
全長	LC	全長変更 B＋9≦LC＜L 指定0.1mm単位
全長	LKC	全長公差変更 L ＋0.30→ +0.050

>>P.1771

...

型番

ARW-HUPT2.0-[32-42/10]-P[1-1.5/0.01]-B[2-23/0.1]

ARW-HUPT2.0-LC[11-31.9/0.1]-P[1-1.5/0.01]-B[2-23/0.1]

ARW-HUPT2.0-LC[32.1-41.9/0.1]-P[1-1.5/0.01]-B[2-23/0.1]

ARW-HUPT2.5-[32-42/10]-P[1-2/0.01]-B[2-23/0.1]

ARW-HUPT2.5-LC[11-31.9/0.1]-P[1-2/0.01]-B[2-23/0.1]

ARW-HUPT2.5-LC[32.1-41.9/0.1]-P[1-2/0.01]-B[2-23/0.1]

ARW-HUPT3-[42-72/10]-P[1-2.5/0.01]-B[2-23/0.1]

ARW-HUPT3-LC[11-41.9/0.1]-P[1-2.5/0.01]-B[2-23/0.1]

ARW-HUPT3-LC[42.1-51.9/0.1]-P[1-2.5/0.01]-B[2-23/0.1]

ARW-HUPT3-LC[52.1-61.9/0.1]-P[1-2.5/0.01]-B[2-23/0.1]

ARW-HUPT3-LC[62.1-71.9/0.1]-P[1-2.5/0.01]-B[2-23/0.1]

ARW-HUPT4-[42-72/10]-P[1.5-3.5/0.01]-B[2-23/0.1]

ARW-HUPT4-[42-72/10]-PC[1-1.49/0.01]-B[2-23/0.1]

ARW-HUPT4-LC[11-41.9/0.1]-P[1.5-3.5/0.01]-B[2-23/0.1]

ARW-HUPT4-LC[11-41.9/0.1]-PC[1-1.49/0.01]-B[2-23/0.1]

ARW-HUPT4-LC[42.1-51.9/0.1]-P[1.5-3.5/0.01]-B[2-23/0.1]

ARW-HUPT4-LC[42.1-51.9/0.1]-PC[1-1.49/0.01]-B[2-23/0.1]

ARW-HUPT4-LC[52.1-61.9/0.1]-P[1.5-3.5/0.01]-B[2-23/0.1]

ARW-HUPT4-LC[52.1-61.9/0.1]-PC[1-1.49/0.01]-B[2-23/0.1]

ARW-HUPT4-LC[62.1-71.9/0.1]-P[1.5-3.5/0.01]-B[2-23/0.1]

ARW-HUPT4-LC[62.1-71.9/0.1]-PC[1-1.49/0.01]-B[2-23/0.1]

ARW-HUPT5-[42-72/10]-P[2-4.5/0.01]-B[2-23/0.1]

ARW-HUPT5-[42-72/10]-PC[1-1.99/0.01]-B[2-23/0.1]

ARW-HUPT5-LC[11-41.9/0.1]-P[2-4.5/0.01]-B[2-23/0.1]

ARW-HUPT5-LC[11-41.9/0.1]-PC[1-1.99/0.01]-B[2-23/0.1]

ARW-HUPT5-LC[42.1-51.9/0.1]-P[2-4.5/0.01]-B[2-23/0.1]

ARW-HUPT5-LC[42.1-51.9/0.1]-PC[1-1.99/0.01]-B[2-23/0.1]

ARW-HUPT5-LC[52.1-61.9/0.1]-P[2-4.5/0.01]-B[2-23/0.1]

ARW-HUPT5-LC[52.1-61.9/0.1]-PC[1-1.99/0.01]-B[2-23/0.1]

ARW-HUPT5-LC[62.1-71.9/0.1]-P[2-4.5/0.01]-B[2-23/0.1]

ARW-HUPT5-LC[62.1-71.9/0.1]-PC[1-1.99/0.01]-B[2-23/0.1]

ARW-HUPT6-[42-72/10]-P[2.5-5.5/0.01]-B[2-23/0.1]

ARW-HUPT6-[42-72/10]-PC[1.25-2.49/0.01]-B[2-23/0.1]

ARW-HUPT6-LC[11-41.9/0.1]-P[2.5-5.5/0.01]-B[2-23/0.1]

ARW-HUPT6-LC[11-41.9/0.1]-PC[1.25-2.49/0.01]-B[2-23/0.1]

ARW-HUPT6-LC[42.1-51.9/0.1]-P[2.5-5.5/0.01]-B[2-23/0.1]

ARW-HUPT6-LC[42.1-51.9/0.1]-PC[1.25-2.49/0.01]-B[2-23/0.1]

ARW-HUPT6-LC[52.1-61.9/0.1]-P[2.5-5.5/0.01]-B[2-23/0.1]

ARW-HUPT6-LC[52.1-61.9/0.1]-PC[1.25-2.49/0.01]-B[2-23/0.1]

ARW-HUPT6-LC[62.1-71.9/0.1]-P[2.5-5.5/0.01]-B[2-23/0.1]

ARW-HUPT6-LC[62.1-71.9/0.1]-PC[1.25-2.49/0.01]-B[2-23/0.1]

ARW-HUPT8-[42-82/10]-P[3-7.5/0.01]-B[2-23/0.1]

ARW-HUPT8-[42-82/10]-PC[1.5-2.99/0.01]-B[2-23/0.1]

ARW-HUPT8-LC[11-41.9/0.1]-P[3-7.5/0.01]-B[2-23/0.1]

ARW-HUPT8-LC[11-41.9/0.1]-PC[1.5-2.99/0.01]-B[2-23/0.1]

ARW-HUPT8-LC[42.1-51.9/0.1]-P[3-7.5/0.01]-B[2-23/0.1]

ARW-HUPT8-LC[42.1-51.9/0.1]-PC[1.5-2.99/0.01]-B[2-23/0.1]

ARW-HUPT8-LC[52.1-61.9/0.1]-P[3-7.5/0.01]-B[2-23/0.1]

ARW-HUPT8-LC[52.1-61.9/0.1]-PC[1.5-2.99/0.01]-B[2-23/0.1]

ARW-HUPT8-LC[62.1-71.9/0.1]-P[3-7.5/0.01]-B[2-23/0.1]

ARW-HUPT8-LC[62.1-71.9/0.1]-PC[1.5-2.99/0.01]-B[2-23/0.1]

ARW-HUPT8-LC[72.1-81.9/0.1]-P[3-7.5/0.01]-B[2-23/0.1]

ARW-HUPT8-LC[72.1-81.9/0.1]-PC[1.5-2.99/0.01]-B[2-23/0.1]

ARW-HUPTF2.0-[32-42/10]-P[1-1.5/0.01]-B[2-23/0.1]

ARW-HUPTF2.0-LC[11-31.9/0.1]-P[1-1.5/0.01]-B[2-23/0.1]

ARW-HUPTF2.0-LC[32.1-41.9/0.1]-P[1-1.5/0.01]-B[2-23/0.1]

ARW-HUPTF2.5-[32-42/10]-P[1-2/0.01]-B[2-23/0.1]

ARW-HUPTF2.5-LC[11-31.9/0.1]-P[1-2/0.01]-B[2-23/0.1]

ARW-HUPTF2.5-LC[32.1-41.9/0.1]-P[1-2/0.01]-B[2-23/0.1]

ARW-HUPTF3-[42-72/10]-P[1-2.5/0.01]-B[2-23/0.1]

刃先形状

材質

シャンク径D公差

D（シャンク径）

(mm)

L(全長)

(mm)

RoHS?

最小発注数量

先端鋭角	SKH51相当	-0.005/-0.010	2.0	32 ～ 42	2 ～ 23	-	1 ～ 1.5	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	2.0	-	2 ～ 23	11 ～ 31.9	1 ～ 1.5	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	2.0	-	2 ～ 23	32.1 ～ 41.9	1 ～ 1.5	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	2.5	32 ～ 42	2 ～ 23	-	1 ～ 2	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	2.5	-	2 ～ 23	11 ～ 31.9	1 ～ 2	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	2.5	-	2 ～ 23	32.1 ～ 41.9	1 ～ 2	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	3	42 ～ 72	2 ～ 23	-	1 ～ 2.5	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	3	-	2 ～ 23	11 ～ 41.9	1 ～ 2.5	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	3	-	2 ～ 23	42.1 ～ 51.9	1 ～ 2.5	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	3	-	2 ～ 23	52.1 ～ 61.9	1 ～ 2.5	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	3	-	2 ～ 23	62.1 ～ 71.9	1 ～ 2.5	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	4	42 ～ 72	2 ～ 23	-	1.5 ～ 3.5	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	4	42 ～ 72	2 ～ 23	-	-	1 ～ 1.49	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	4	-	2 ～ 23	11 ～ 41.9	1.5 ～ 3.5	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	4	-	2 ～ 23	11 ～ 41.9	-	1 ～ 1.49	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	4	-	2 ～ 23	42.1 ～ 51.9	1.5 ～ 3.5	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	4	-	2 ～ 23	42.1 ～ 51.9	-	1 ～ 1.49	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	4	-	2 ～ 23	52.1 ～ 61.9	1.5 ～ 3.5	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	4	-	2 ～ 23	52.1 ～ 61.9	-	1 ～ 1.49	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	4	-	2 ～ 23	62.1 ～ 71.9	1.5 ～ 3.5	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	4	-	2 ～ 23	62.1 ～ 71.9	-	1 ～ 1.49	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	5	42 ～ 72	2 ～ 23	-	2 ～ 4.5	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	5	42 ～ 72	2 ～ 23	-	-	1 ～ 1.99	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	5	-	2 ～ 23	11 ～ 41.9	2 ～ 4.5	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	5	-	2 ～ 23	11 ～ 41.9	-	1 ～ 1.99	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	5	-	2 ～ 23	42.1 ～ 51.9	2 ～ 4.5	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	5	-	2 ～ 23	42.1 ～ 51.9	-	1 ～ 1.99	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	5	-	2 ～ 23	52.1 ～ 61.9	2 ～ 4.5	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	5	-	2 ～ 23	52.1 ～ 61.9	-	1 ～ 1.99	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	5	-	2 ～ 23	62.1 ～ 71.9	2 ～ 4.5	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	5	-	2 ～ 23	62.1 ～ 71.9	-	1 ～ 1.99	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	6	42 ～ 72	2 ～ 23	-	2.5 ～ 5.5	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	6	42 ～ 72	2 ～ 23	-	-	1.25 ～ 2.49	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	6	-	2 ～ 23	11 ～ 41.9	2.5 ～ 5.5	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	6	-	2 ～ 23	11 ～ 41.9	-	1.25 ～ 2.49	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	6	-	2 ～ 23	42.1 ～ 51.9	2.5 ～ 5.5	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	6	-	2 ～ 23	42.1 ～ 51.9	-	1.25 ～ 2.49	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	6	-	2 ～ 23	52.1 ～ 61.9	2.5 ～ 5.5	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	6	-	2 ～ 23	52.1 ～ 61.9	-	1.25 ～ 2.49	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	6	-	2 ～ 23	62.1 ～ 71.9	2.5 ～ 5.5	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	6	-	2 ～ 23	62.1 ～ 71.9	-	1.25 ～ 2.49	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	8	42 ～ 82	2 ～ 23	-	3 ～ 7.5	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	8	42 ～ 82	2 ～ 23	-	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	8	-	2 ～ 23	11 ～ 41.9	3 ～ 7.5	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	8	-	2 ～ 23	11 ～ 41.9	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	8	-	2 ～ 23	42.1 ～ 51.9	3 ～ 7.5	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	8	-	2 ～ 23	42.1 ～ 51.9	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	8	-	2 ～ 23	52.1 ～ 61.9	3 ～ 7.5	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	8	-	2 ～ 23	52.1 ～ 61.9	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	8	-	2 ～ 23	62.1 ～ 71.9	3 ～ 7.5	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	8	-	2 ～ 23	62.1 ～ 71.9	-	1.5 ～ 2.99	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	8	-	2 ～ 23	72.1 ～ 81.9	3 ～ 7.5	-	10	1個
先端鋭角	SKH51相当	-0.005/-0.010	8	-	2 ～ 23	72.1 ～ 81.9	-	1.5 ～ 2.99	10	1個
先端R＆テーパ	SKH51相当	-0.005/-0.010	2.0	32 ～ 42	2 ～ 23	-	1 ～ 1.5	-	10	1個
先端R＆テーパ	SKH51相当	-0.005/-0.010	2.0	-	2 ～ 23	11 ～ 31.9	1 ～ 1.5	-	10	1個
先端R＆テーパ	SKH51相当	-0.005/-0.010	2.0	-	2 ～ 23	32.1 ～ 41.9	1 ～ 1.5	-	10	1個
先端R＆テーパ	SKH51相当	-0.005/-0.010	2.5	32 ～ 42	2 ～ 23	-	1 ～ 2	-	10	1個
先端R＆テーパ	SKH51相当	-0.005/-0.010	2.5	-	2 ～ 23	11 ～ 31.9	1 ～ 2	-	10	1個
先端R＆テーパ	SKH51相当	-0.005/-0.010	2.5	-	2 ～ 23	32.1 ～ 41.9	1 ～ 2	-	10	1個
先端R＆テーパ	SKH51相当	-0.005/-0.010	3	42 ～ 72	2 ～ 23	-	1 ～ 2.5	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

...

基本情報

基本情報

【RWコーティングとは】
・TiCNより高硬度・高耐熱のコーティングです。さらに下地にWPC処理を施してコーティング膜の密着性も強化しています
・TiCN・HWに比べ大幅なパンチ寿命アップが期待でき、金型メンテナンスコスト低減に寄与します
（詳細は「製品データ RW・RXコーティングパンチ」をご参照ください）

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

可動式パイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品可動式パイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）	可動式パイロットパンチツバ付 RWコーティング（Al-Cr系コート+WPC処理）	可動式パイロットパンチ－ツバ付・HWコーティング（TiCNコーティング＋WPC®処理）－	可動式パイロットパンチ－ツバ付・NWコーティング（DLCコーティング＋WPC®処理）－	可動式パイロットパンチ－ツバ付・TiCNコーティング－	可動式パイロットパンチ－ツバ付・DLCコーティング－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	5日目	5日目	3日目	お見積り	3日目	お見積り
先端形状	スタンダード	スタンダード	スタンダード	スタンダード	スタンダード	スタンダード
表面処理	RWコート	RWコート	HWコート	DLC下地WPC	TiCN	DLC下地なし
取付プレート	パンチプレート	パンチプレート	ストリッパプレート	パンチプレート	パンチプレート	パンチプレート
シャンク(取付部)形状	可動式	可動式	可動式	可動式	可動式	可動式

可動式パイロットパンチカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プレス金型部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

ボタンダイ	カス上がり対策ボタンダイ	カス上がり対策逆テーパボタンダイ

ストリッパガイドピン	ストリッパガイドブシュ	パンチガイドブシュ

絞り込み条件

刃先形状

材質

シャンク径D公差

D（シャンク径）(mm)

L(全長)(mm)

B

LC

P

PC

タイプ

CAD

出荷日

可動式パイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）

外形図・規格表

外形図・製品仕様

規格表

注文例

出荷日

追加工

関連情報

商品情報

関連部品

型番リスト

詳細情報

基本情報

カタログ

この商品を見た人は、こんな商品も見ています

最近見た商品

可動式パイロットパンチカテゴリの売れ筋ランキング

技術サポート窓口
