ミスミ

ツバ止めパイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）

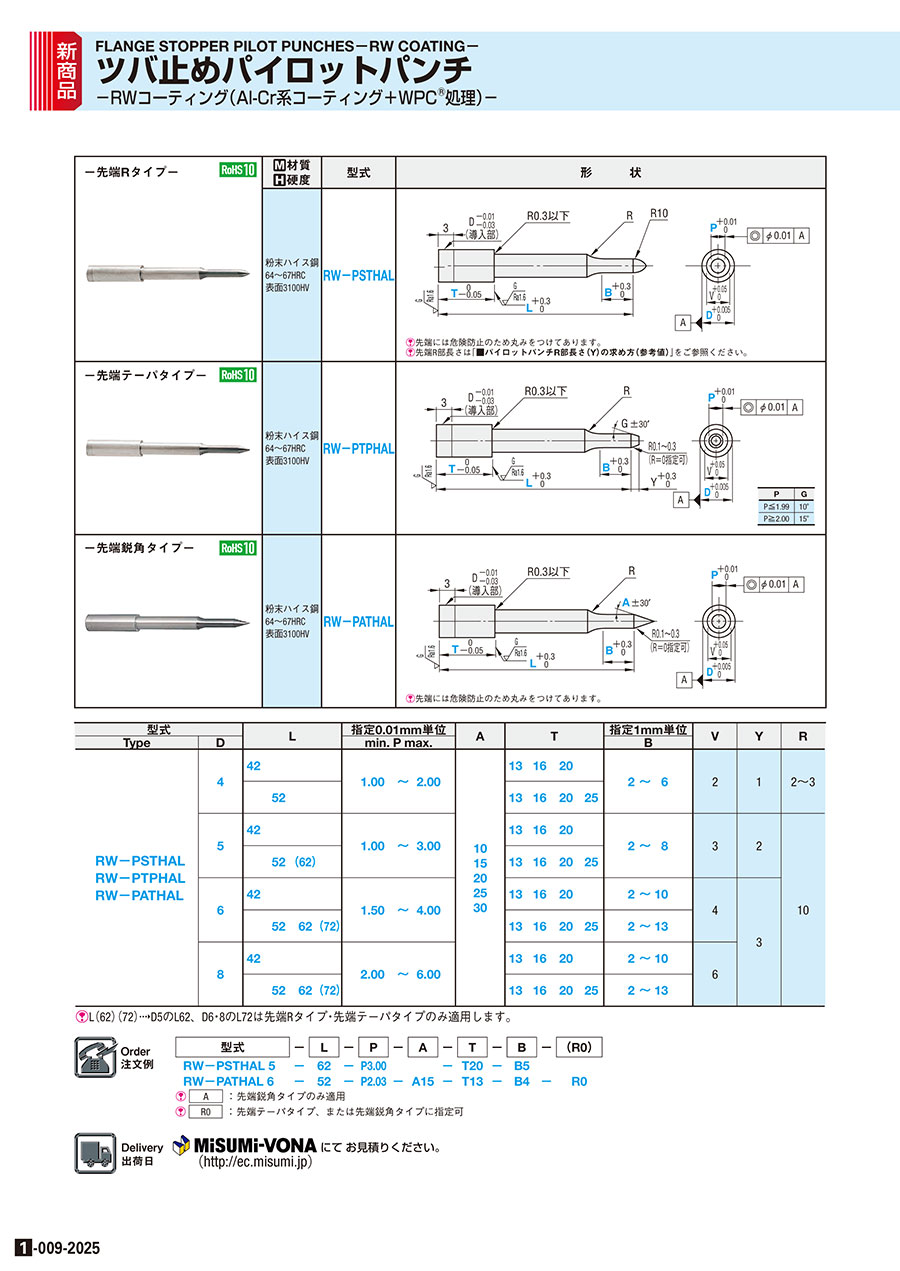

カタログ |P.1-009-2025

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

【RWコーティングとは】・TiCNより高硬度・高耐熱のコーティングです。さらに...

詳細情報を確認する

先端形状
スタンダード
材質
粉末ハイス鋼
表面処理
RWコート
取付プレート
パンチプレート
シャンク(取付部)形状
ツバ止め

未確定：候補が72型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図・製品仕様

[ M ]材質
[ H ]硬度

型式

形状

-先端Rタイプ-

粉末ハイス鋼
64～67HRC
表面3100HV

RW-PSTHAL

[ ! ]先端には危険防止のため丸みをつけてあります。
[ ! ]先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」
をご参照ください。

-先端テーパタイプ-

粉末ハイス鋼
64～67HRC
表面3100HV

RW-PTPHAL

P	G
P≦1.999	10°
P≧2.000	15°

-先端鋭角タイプ-

粉末ハイス鋼
64～67HRC
表面3100HV

RW-PATHAL

[ ! ]先端には危険防止のため丸みをつけてあります。

規格表

型式		L				指定0.01mm単位	A	T				指定1mm単位	V	Y	R
Type	D	L				min. P max.	A	T				B	V	Y	R
RW-PSTHAL RW-PTPHAL RW-PATHAL	4	42				1.00～2.00		13	16	20		2～6	2	1	2～3
	4		52			1.00～2.00	10	13	16	20	25	2～6	2	1	2～3
	5	42				1.00～3.00	15	13	16	20		2～8	3	2	10
	5		52	（62）		1.00～3.00	20	13	16	20	25	2～8	3	2
	6	42				1.50～4.00	25	13	16	20		2～10	4	3
	6		52	62	（72）	1.50～4.00	30	13	16	20	25	2～13	4
	8	42				2.00～6.00		13	16	20		2～10	6
	8		52	62	（72）	2.00～6.00		13	16	20	25	2～13	6

[ ! ]L（62）（72）→D5のL62、D6・8のL72は先端Rタイプ・先端テーパタイプのみ適用します。

注文例

型式	-	L	-	P	-	A	-	T	-	(R0)
RW - PSTHAL 5	-	62	-	P3.00			-	T20
RW - PATHAL 6	-	52	-	P2.03	-	A15	-	T13	-	R0

[ ! ]A：先端鋭角タイプのみ適用
[ ! ]R0：先端テーパタイプ、または先端鋭角タイプに指定可

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

型式

L（LC・LCT）

P（PC）

(R0)

(LC・TKC…etc.)

RW - PSTHAL 5

LC60

P3.00

TC15.0

TKC

追加工	記号	先端形状
追加工	記号	先端Rタイプ	先端テーパ・先端鋭角タイプ
先端	RLC	先端Rをフラットにカットします。 2≦RLC＜Y＜8 指定0.1mm単位	―
	YC	―	先端テーパ長さ変更・P＜2.0 1≦YC≦P×2.83－0.3 ・P≧2.0 1≦YC≦P×1.86－0.3≦18 L(LC)＋YC≦Lmax＋8 指定0.1mm単位 [ NG ]先端鋭角タイプ適用不可
	GC	―	先端角度変更 [ ! ]Y(YC)≦P/2tan GC－0.3≦18 [ NG ]先端鋭角タイプ適用不可三角関数の真数表>>こちら

追加工	記号	先端形状
		先端Rタイプ		先端テーパ・先端鋭角タイプ
全長	LC	全長変更 40＜LC＜L 指定0.1mm単位 (LKC併用の場合0.01mm単位指定可) [ ! ]LC＜50の場合 T及びTCは20以下になります。 [ ! ]LC＜50でD6・8の場合、 Bの指定範囲は2～10になります。
	LKC	－		全長公差変更 L＋0.30→＋0.050
	LCT	ツバ公差・全長変更を1つのコードで加工します。指定範囲、指定単位、注意事項([ ! ])はLCと同様
		TKC ツバ厚公差変更 T 0 －0.05→ 0－0.02		＋	LC 全長変更
ツバ部	TC	T寸変更 13＜TC＜25　　指定0.1mm単位 [ ! ]L＜50の場合、指定範囲は、13＜TC＜20 となります。 [ ! ]全長Lは変わりません。
	TKC	ツバ厚公差変更	T 0 －0.05→ 0－0.02

>>P.1771

型番

RW-PATHAL4-[42,52]-P[1-2/0.01]-A[10-30/5]-T[13,16,20,25]-B[2-6/1]

RW-PATHAL4-[42,52]-P[1-2/0.01]-A[10-30/5]-TC[13.1-24.9/0.1]-B[2-6/1]

RW-PATHAL4-LC[40.1-51.9/0.1]-P[1-2/0.01]-A[10-30/5]-T[13,16,20,25]-B[2-6/1]

RW-PATHAL4-LC[40.1-51.9/0.1]-P[1-2/0.01]-A[10-30/5]-TC[13.1-24.9/0.1]-B[2-6/1]

RW-PATHAL4-LCT[40-51.9/0.1]-P[1-2/0.01]-A[10-30/5]-T[13,16,20,25]-B[2-6/1]

RW-PATHAL4-LCT[40-51.9/0.1]-P[1-2/0.01]-A[10-30/5]-TC[13.1-24.9/0.1]-B[2-6/1]

RW-PATHAL5-[42,52]-P[1-3/0.01]-A[10-30/5]-T[13,16,20,25]-B[2-8/1]

RW-PATHAL5-[42,52]-P[1-3/0.01]-A[10-30/5]-TC[13.1-24.9/0.1]-B[2-8/1]

RW-PATHAL5-LC[40.1-51.9/0.1]-P[1-3/0.01]-A[10-30/5]-T[13,16,20,25]-B[2-8/1]

RW-PATHAL5-LC[40.1-51.9/0.1]-P[1-3/0.01]-A[10-30/5]-TC[13.1-24.9/0.1]-B[2-8/1]

RW-PATHAL5-LCT[40-51.9/0.1]-P[1-3/0.01]-A[10-30/5]-T[13,16,20,25]-B[2-8/1]

RW-PATHAL5-LCT[40-51.9/0.1]-P[1-3/0.01]-A[10-30/5]-TC[13.1-24.9/0.1]-B[2-8/1]

RW-PATHAL6-[42,52,62]-P[1.5-4/0.01]-A[10-30/5]-T[13,16,20,25]-B[2-13/1]

RW-PATHAL6-[42,52,62]-P[1.5-4/0.01]-A[10-30/5]-TC[13.1-24.9/0.1]-B[2-13/1]

RW-PATHAL6-LC[40.1-61.9/0.1]-P[1.5-4/0.01]-A[10-30/5]-T[13,16,20,25]-B[2-13/1]

RW-PATHAL6-LC[40.1-61.9/0.1]-P[1.5-4/0.01]-A[10-30/5]-TC[13.1-24.9/0.1]-B[2-13/1]

RW-PATHAL6-LCT[40-61.9/0.1]-P[1.5-4/0.01]-A[10-30/5]-T[13,16,20,25]-B[2-13/1]

RW-PATHAL6-LCT[40-61.9/0.1]-P[1.5-4/0.01]-A[10-30/5]-TC[13.1-24.9/0.1]-B[2-13/1]

RW-PATHAL8-[42,52,62]-P[2-6/0.01]-A[10-30/5]-T[13,16,20,25]-B[2-13/1]

RW-PATHAL8-[42,52,62]-P[2-6/0.01]-A[10-30/5]-TC[13.1-24.9/0.1]-B[2-13/1]

RW-PATHAL8-LC[40.1-61.9/0.1]-P[2-6/0.01]-A[10-30/5]-T[13,16,20,25]-B[2-13/1]

RW-PATHAL8-LC[40.1-61.9/0.1]-P[2-6/0.01]-A[10-30/5]-TC[13.1-24.9/0.1]-B[2-13/1]

RW-PATHAL8-LCT[40-61.9/0.1]-P[2-6/0.01]-A[10-30/5]-T[13,16,20,25]-B[2-13/1]

RW-PATHAL8-LCT[40-61.9/0.1]-P[2-6/0.01]-A[10-30/5]-TC[13.1-24.9/0.1]-B[2-13/1]

RW-PSTHAL4-[42,52]-P[1-2/0.01]-T[13,16,20,25]-B[2-6/1]

RW-PSTHAL4-[42,52]-P[1-2/0.01]-TC[13.1-24.9/0.1]-B[2-6/1]

RW-PSTHAL4-LC[40.1-51.9/0.1]-P[1-2/0.01]-T[13,16,20,25]-B[2-6/1]

RW-PSTHAL4-LC[40.1-51.9/0.1]-P[1-2/0.01]-TC[13.1-24.9/0.1]-B[2-6/1]

RW-PSTHAL4-LCT[40-51.9/0.1]-P[1-2/0.01]-T[13,16,20,25]-B[2-6/1]

RW-PSTHAL4-LCT[40-51.9/0.1]-P[1-2/0.01]-TC[13.1-24.9/0.1]-B[2-6/1]

RW-PSTHAL5-[42,52,62]-P[1-3/0.01]-T[13,16,20,25]-B[2-8/1]

RW-PSTHAL5-[42,52,62]-P[1-3/0.01]-TC[13.1-24.9/0.1]-B[2-8/1]

RW-PSTHAL5-LC[40.1-61.9/0.1]-P[1-3/0.01]-T[13,16,20,25]-B[2-8/1]

RW-PSTHAL5-LC[40.1-61.9/0.1]-P[1-3/0.01]-TC[13.1-24.9/0.1]-B[2-8/1]

RW-PSTHAL5-LCT[40-61.9/0.1]-P[1-3/0.01]-T[13,16,20,25]-B[2-8/1]

RW-PSTHAL5-LCT[40-61.9/0.1]-P[1-3/0.01]-TC[13.1-24.9/0.1]-B[2-8/1]

RW-PSTHAL6-[42,52,62,72]-P[1.5-4/0.01]-T[13,16,20,25]-B[2-13/1]

RW-PSTHAL6-[42,52,62,72]-P[1.5-4/0.01]-TC[13.1-24.9/0.1]-B[2-13/1]

RW-PSTHAL6-LC[40.1-71.9/0.1]-P[1.5-4/0.01]-T[13,16,20,25]-B[2-13/1]

RW-PSTHAL6-LC[40.1-71.9/0.1]-P[1.5-4/0.01]-TC[13.1-24.9/0.1]-B[2-13/1]

RW-PSTHAL6-LCT[40-71.9/0.1]-P[1.5-4/0.01]-T[13,16,20,25]-B[2-13/1]

RW-PSTHAL6-LCT[40-71.9/0.1]-P[1.5-4/0.01]-TC[13.1-24.9/0.1]-B[2-13/1]

RW-PSTHAL8-[42,52,62,72]-P[2-6/0.01]-T[13,16,20,25]-B[2-13/1]

RW-PSTHAL8-[42,52,62,72]-P[2-6/0.01]-TC[13.1-24.9/0.1]-B[2-13/1]

RW-PSTHAL8-LC[40.1-71.9/0.1]-P[2-6/0.01]-T[13,16,20,25]-B[2-13/1]

RW-PSTHAL8-LC[40.1-71.9/0.1]-P[2-6/0.01]-TC[13.1-24.9/0.1]-B[2-13/1]

RW-PSTHAL8-LCT[40-71.9/0.1]-P[2-6/0.01]-T[13,16,20,25]-B[2-13/1]

RW-PSTHAL8-LCT[40-71.9/0.1]-P[2-6/0.01]-TC[13.1-24.9/0.1]-B[2-13/1]

RW-PTPHAL4-[42,52]-P[1-2/0.01]-T[13,16,20,25]-B[2-6/1]

RW-PTPHAL4-[42,52]-P[1-2/0.01]-TC[13.1-24.9/0.1]-B[2-6/1]

RW-PTPHAL4-LC[40.1-51.9/0.1]-P[1-2/0.01]-T[13,16,20,25]-B[2-6/1]

RW-PTPHAL4-LC[40.1-51.9/0.1]-P[1-2/0.01]-TC[13.1-24.9/0.1]-B[2-6/1]

RW-PTPHAL4-LCT[40-51.9/0.1]-P[1-2/0.01]-T[13,16,20,25]-B[2-6/1]

RW-PTPHAL4-LCT[40-51.9/0.1]-P[1-2/0.01]-TC[13.1-24.9/0.1]-B[2-6/1]

RW-PTPHAL5-[42,52,62]-P[1-3/0.01]-T[13,16,20,25]-B[2-8/1]

RW-PTPHAL5-[42,52,62]-P[1-3/0.01]-TC[13.1-24.9/0.1]-B[2-8/1]

RW-PTPHAL5-LC[40.1-61.9/0.1]-P[1-3/0.01]-T[13,16,20,25]-B[2-8/1]

RW-PTPHAL5-LC[40.1-61.9/0.1]-P[1-3/0.01]-TC[13.1-24.9/0.1]-B[2-8/1]

RW-PTPHAL5-LCT[40-61.9/0.1]-P[1-3/0.01]-T[13,16,20,25]-B[2-8/1]

RW-PTPHAL5-LCT[40-61.9/0.1]-P[1-3/0.01]-TC[13.1-24.9/0.1]-B[2-8/1]

刃先形状

D（シャンク径）

(mm)

A(テーパ角度)

(°)

B(刃先長さ)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

LCT(ツバ厚公差変更+全長変更)

(mm)

P(刃先寸法)

(mm)

T(ツバ部長さ)

(mm)

RoHS?

最小発注数量

先端鋭角	4	10 ～ 30	2 ～ 6	42 ～ 52	-	-	1 ～ 2	13 ～ 25	-	-	-	10	1個
先端鋭角	4	10 ～ 30	2 ～ 6	42 ～ 52	-	-	1 ～ 2	-	-	-	13.1 ～ 24.9	10	1個
先端鋭角	4	10 ～ 30	2 ～ 6	-	40.1 ～ 51.9	-	1 ～ 2	13 ～ 25	-	-	-	10	1個
先端鋭角	4	10 ～ 30	2 ～ 6	-	40.1 ～ 51.9	-	1 ～ 2	-	-	-	13.1 ～ 24.9	10	1個
先端鋭角	4	10 ～ 30	2 ～ 6	-	-	40 ～ 51.9	1 ～ 2	13 ～ 25	-	-	-	10	1個
先端鋭角	4	10 ～ 30	2 ～ 6	-	-	40 ～ 51.9	1 ～ 2	-	-	-	13.1 ～ 24.9	10	1個
先端鋭角	5	10 ～ 30	2 ～ 8	42 ～ 52	-	-	1 ～ 3	13 ～ 25	-	-	-	10	1個
先端鋭角	5	10 ～ 30	2 ～ 8	42 ～ 52	-	-	1 ～ 3	-	-	-	13.1 ～ 24.9	10	1個
先端鋭角	5	10 ～ 30	2 ～ 8	-	40.1 ～ 51.9	-	1 ～ 3	13 ～ 25	-	-	-	10	1個
先端鋭角	5	10 ～ 30	2 ～ 8	-	40.1 ～ 51.9	-	1 ～ 3	-	-	-	13.1 ～ 24.9	10	1個
先端鋭角	5	10 ～ 30	2 ～ 8	-	-	40 ～ 51.9	1 ～ 3	13 ～ 25	-	-	-	10	1個
先端鋭角	5	10 ～ 30	2 ～ 8	-	-	40 ～ 51.9	1 ～ 3	-	-	-	13.1 ～ 24.9	10	1個
先端鋭角	6	10 ～ 30	2 ～ 13	42 ～ 62	-	-	1.5 ～ 4	13 ～ 25	-	-	-	10	1個
先端鋭角	6	10 ～ 30	2 ～ 13	42 ～ 62	-	-	1.5 ～ 4	-	-	-	13.1 ～ 24.9	10	1個
先端鋭角	6	10 ～ 30	2 ～ 13	-	40.1 ～ 61.9	-	1.5 ～ 4	13 ～ 25	-	-	-	10	1個
先端鋭角	6	10 ～ 30	2 ～ 13	-	40.1 ～ 61.9	-	1.5 ～ 4	-	-	-	13.1 ～ 24.9	10	1個
先端鋭角	6	10 ～ 30	2 ～ 13	-	-	40 ～ 61.9	1.5 ～ 4	13 ～ 25	-	-	-	10	1個
先端鋭角	6	10 ～ 30	2 ～ 13	-	-	40 ～ 61.9	1.5 ～ 4	-	-	-	13.1 ～ 24.9	10	1個
先端鋭角	8	10 ～ 30	2 ～ 13	42 ～ 62	-	-	2 ～ 6	13 ～ 25	-	-	-	10	1個
先端鋭角	8	10 ～ 30	2 ～ 13	42 ～ 62	-	-	2 ～ 6	-	-	-	13.1 ～ 24.9	10	1個
先端鋭角	8	10 ～ 30	2 ～ 13	-	40.1 ～ 61.9	-	2 ～ 6	13 ～ 25	-	-	-	10	1個
先端鋭角	8	10 ～ 30	2 ～ 13	-	40.1 ～ 61.9	-	2 ～ 6	-	-	-	13.1 ～ 24.9	10	1個
先端鋭角	8	10 ～ 30	2 ～ 13	-	-	40 ～ 61.9	2 ～ 6	13 ～ 25	-	-	-	10	1個
先端鋭角	8	10 ～ 30	2 ～ 13	-	-	40 ～ 61.9	2 ～ 6	-	-	-	13.1 ～ 24.9	10	1個
先端R	4	-	-	42 ～ 52	-	-	1 ～ 2	-	2 ～ 6	13 ～ 25	-	10	1個
先端R	4	-	-	42 ～ 52	-	-	1 ～ 2	-	2 ～ 6	-	13.1 ～ 24.9	10	1個
先端R	4	-	-	-	40.1 ～ 51.9	-	1 ～ 2	-	2 ～ 6	13 ～ 25	-	10	1個
先端R	4	-	-	-	40.1 ～ 51.9	-	1 ～ 2	-	2 ～ 6	-	13.1 ～ 24.9	10	1個
先端R	4	-	-	-	-	40 ～ 51.9	1 ～ 2	-	2 ～ 6	13 ～ 25	-	10	1個
先端R	4	-	-	-	-	40 ～ 51.9	1 ～ 2	-	2 ～ 6	-	13.1 ～ 24.9	10	1個
先端R	5	-	-	42 ～ 62	-	-	1 ～ 3	-	2 ～ 8	13 ～ 25	-	10	1個
先端R	5	-	-	42 ～ 62	-	-	1 ～ 3	-	2 ～ 8	-	13.1 ～ 24.9	10	1個
先端R	5	-	-	-	40.1 ～ 61.9	-	1 ～ 3	-	2 ～ 8	13 ～ 25	-	10	1個
先端R	5	-	-	-	40.1 ～ 61.9	-	1 ～ 3	-	2 ～ 8	-	13.1 ～ 24.9	10	1個
先端R	5	-	-	-	-	40 ～ 61.9	1 ～ 3	-	2 ～ 8	13 ～ 25	-	10	1個
先端R	5	-	-	-	-	40 ～ 61.9	1 ～ 3	-	2 ～ 8	-	13.1 ～ 24.9	10	1個
先端R	6	-	-	42 ～ 72	-	-	1.5 ～ 4	-	2 ～ 13	13 ～ 25	-	10	1個
先端R	6	-	-	42 ～ 72	-	-	1.5 ～ 4	-	2 ～ 13	-	13.1 ～ 24.9	10	1個
先端R	6	-	-	-	40.1 ～ 71.9	-	1.5 ～ 4	-	2 ～ 13	13 ～ 25	-	10	1個
先端R	6	-	-	-	40.1 ～ 71.9	-	1.5 ～ 4	-	2 ～ 13	-	13.1 ～ 24.9	10	1個
先端R	6	-	-	-	-	40 ～ 71.9	1.5 ～ 4	-	2 ～ 13	13 ～ 25	-	10	1個
先端R	6	-	-	-	-	40 ～ 71.9	1.5 ～ 4	-	2 ～ 13	-	13.1 ～ 24.9	10	1個
先端R	8	-	-	42 ～ 72	-	-	2 ～ 6	-	2 ～ 13	13 ～ 25	-	10	1個
先端R	8	-	-	42 ～ 72	-	-	2 ～ 6	-	2 ～ 13	-	13.1 ～ 24.9	10	1個
先端R	8	-	-	-	40.1 ～ 71.9	-	2 ～ 6	-	2 ～ 13	13 ～ 25	-	10	1個
先端R	8	-	-	-	40.1 ～ 71.9	-	2 ～ 6	-	2 ～ 13	-	13.1 ～ 24.9	10	1個
先端R	8	-	-	-	-	40 ～ 71.9	2 ～ 6	-	2 ～ 13	13 ～ 25	-	10	1個
先端R	8	-	-	-	-	40 ～ 71.9	2 ～ 6	-	2 ～ 13	-	13.1 ～ 24.9	10	1個
先端テーパ	4	-	-	42 ～ 52	-	-	1 ～ 2	-	2 ～ 6	13 ～ 25	-	10	1個
先端テーパ	4	-	-	42 ～ 52	-	-	1 ～ 2	-	2 ～ 6	-	13.1 ～ 24.9	10	1個
先端テーパ	4	-	-	-	40.1 ～ 51.9	-	1 ～ 2	-	2 ～ 6	13 ～ 25	-	10	1個
先端テーパ	4	-	-	-	40.1 ～ 51.9	-	1 ～ 2	-	2 ～ 6	-	13.1 ～ 24.9	10	1個
先端テーパ	4	-	-	-	-	40 ～ 51.9	1 ～ 2	-	2 ～ 6	13 ～ 25	-	10	1個
先端テーパ	4	-	-	-	-	40 ～ 51.9	1 ～ 2	-	2 ～ 6	-	13.1 ～ 24.9	10	1個
先端テーパ	5	-	-	42 ～ 62	-	-	1 ～ 3	-	2 ～ 8	13 ～ 25	-	10	1個
先端テーパ	5	-	-	42 ～ 62	-	-	1 ～ 3	-	2 ～ 8	-	13.1 ～ 24.9	10	1個
先端テーパ	5	-	-	-	40.1 ～ 61.9	-	1 ～ 3	-	2 ～ 8	13 ～ 25	-	10	1個
先端テーパ	5	-	-	-	40.1 ～ 61.9	-	1 ～ 3	-	2 ～ 8	-	13.1 ～ 24.9	10	1個
先端テーパ	5	-	-	-	-	40 ～ 61.9	1 ～ 3	-	2 ～ 8	13 ～ 25	-	10	1個
先端テーパ	5	-	-	-	-	40 ～ 61.9	1 ～ 3	-	2 ～ 8	-	13.1 ～ 24.9	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

基本情報

【RWコーティングとは】
・TiCNより高硬度・高耐熱のコーティングです。さらに下地にWPC処理を施してコーティング膜の密着性も強化しています
・TiCN・HWに比べ大幅なパンチ寿命アップが期待でき、金型メンテナンスコスト低減に寄与します
（詳細は「製品データ RW・RXコーティングパンチ」をご参照ください）

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ツバ止めパイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ツバ止めパイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）	ツバ止めパイロットパンチ－HXコーティング・RXコーティング－	ツバ止めパイロットパンチ－ノーマル－TiCN・HW・DLC・NW－
メーカー	ミスミ	ミスミ	ミスミ
通常価格	-	-	-
通常出荷日	5日目	お見積り	お見積り
先端形状	スタンダード	スタンダード	スタンダード
材質	粉末ハイス鋼	粉末ハイス鋼	粉末ハイス鋼
表面処理	RWコート	-	-
取付プレート	パンチプレート	パンチプレート	パンチプレート
シャンク(取付部)形状	ツバ止め	ツバ止め	ツバ止め

ツバ止めパイロットパンチカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プレス金型部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

ボタンダイ	カス上がり対策ボタンダイ	カス上がり対策逆テーパボタンダイ

ストリッパガイドピン	ストリッパガイドブシュ	パンチガイドブシュ

絞り込み条件

刃先形状

D（シャンク径）(mm)

A(テーパ角度)(°)

B(刃先長さ)(mm)

L(全長)(mm)

LC(全長変更)(mm)

LCT(ツバ厚公差変更+全長変更)(mm)

P(刃先寸法)(mm)

T(ツバ部長さ)(mm)

B

T

TC

タイプ

CAD

出荷日

ツバ止めパイロットパンチ RWコーティング（Al-Cr系コート+WPC処理）

外形図・規格表

外形図・製品仕様

規格表

注文例

出荷日

追加工

関連情報

商品情報

関連部品

型番リスト

詳細情報

基本情報

カタログ

この商品を見た人は、こんな商品も見ています

最近見た商品

ツバ止めパイロットパンチカテゴリの売れ筋ランキング

技術サポート窓口
