厚板打抜き用2段パンチ－RXコーティング（Al-Cr系コーティング＋窒化処理）－
- 通常単価(税別)
- -
- 税込単価
- -
従来のTiCNよりも高耐熱・高耐久のAl-Cr系コーティングと窒化処理を併用し...
詳細情報を確認する未確定：候補が320型番あります。
商品情報
外形図・製品仕様

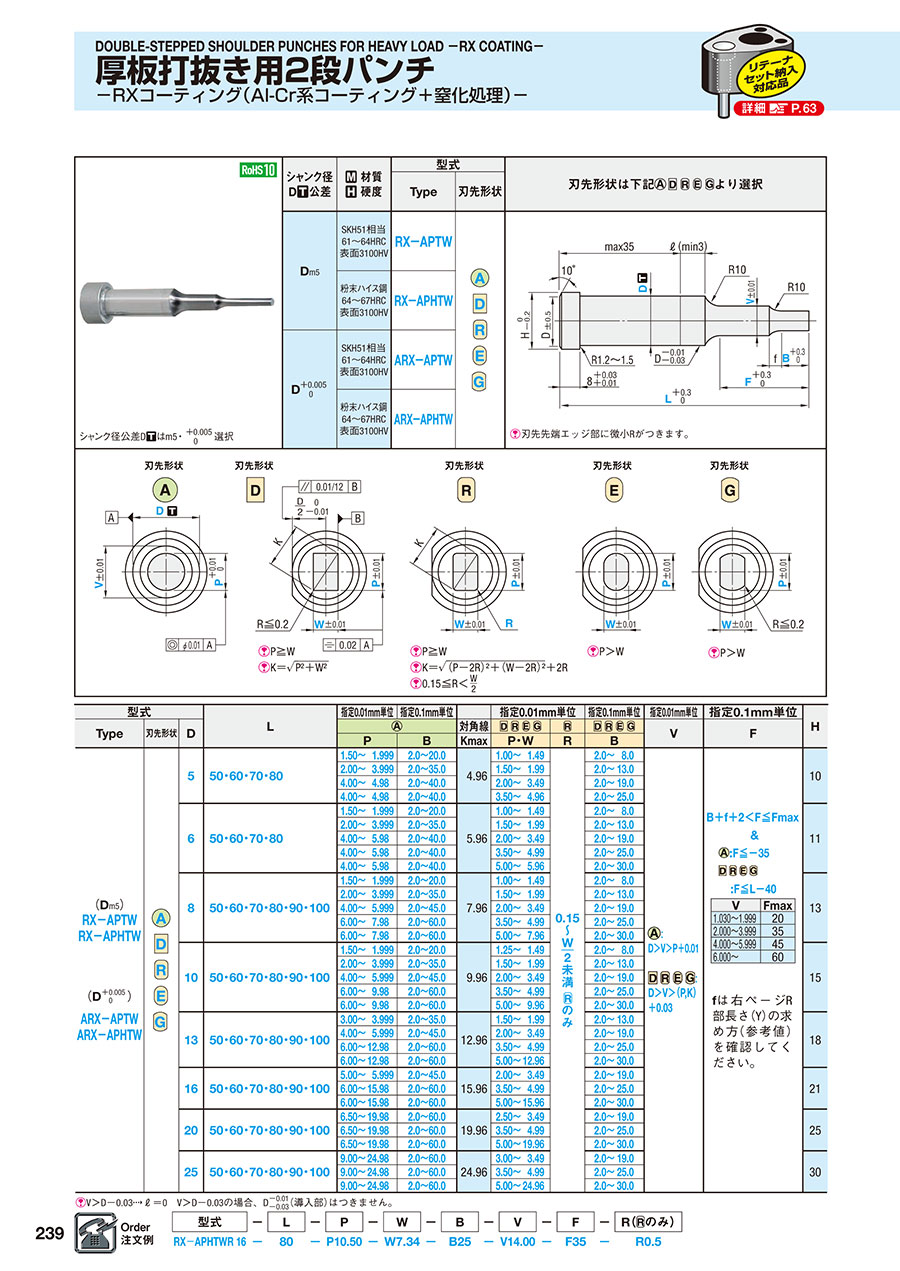

刃先先端エッジ部に微小Rがつきます。
| シャンク径 D公差 | 材質 硬度 | 型式 | |
|---|---|---|---|
| Type | 刃先形状 | ||
| Dm5 | SKH51相当 64～67HRC 表面3100HV | RX-APTW |
|
| 粉末ハイス鋼 64～67HRC 表面3100HV | RX-APHTW | ||
| D +0.005/0 | SKH51相当 64～67HRC 表面3100HV | ARX-APTW | |
| 粉末ハイス鋼 64～67HRC 表面3100HV | ARX-APHTW | ||
シャンク径公差Dはm5・ +0.005/0 選択
規格表
| 型式 | L | 指定0.01mm単位 | 指定0.1mm単位 | 指定0.01mm単位 | 指定0.1mm単位 | 指定0.01mm単位 | 指定0.1mm単位 | H | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | 刃先形状 | D |
| 対角線 |
|
|
| V | F | |||
| P | B | Kmax | P・W | R | B | |||||||
| Dm5 RX-APTW RX-APHTW D +0.005/0 ARX-APTW ARX-APHTW |
| 5 | 50・60・70・80 | 1.50～1.999 | 2.0～20.0 | 4.96 | 1.00～1.49 |
| 2.0～8.0 |
|
| 10 |
| 2.00～3.999 | 2.0～35.0 | 1.50～1.99 | 2.0～13.0 | |||||||||
| 4.00～4.980 | 2.0～40.0 | 2.00～3.49 | 2.0～19.0 | |||||||||
| 4.00～4.980 | 2.0～40.0 | 3.50～4.96 | 2.0～25.0 | |||||||||
| 6 | 50・60・70・80 | 1.50～1.999 | 2.0～20.0 | 5.96 | 1.00～1.49 | 2.0～8.0 | 11 | |||||
| 2.00～3.999 | 2.0～35.0 | 1.50～1.99 | 2.0～13.0 | |||||||||
| 4.00～5.980 | 2.0～40.0 | 2.00～3.49 | 2.0～19.0 | |||||||||
| 4.00～5.980 | 2.0～40.0 | 3.50～4.99 | 2.0～25.0 | |||||||||
| 4.00～5.980 | 2.0～40.0 | 5.00～5.96 | 2.0～30.0 | |||||||||
| 8 | 50・60・70・80・90・100 | 1.50～1.999 | 2.0～20.0 | 7.96 | 1.00～1.49 | 2.0～8.0 | 13 | |||||
| 2.00～3.999 | 2.0～35.0 | 1.50～1.99 | 2.0～13.0 | |||||||||
| 4.00～5.999 | 2.0～45.0 | 2.00～3.49 | 2.0～19.0 | |||||||||
| 6.00～7.980 | 2.0～60.0 | 3.50～4.99 | 2.0～25.0 | |||||||||
| 6.00～7.980 | 2.0～60.0 | 5.00～7.96 | 2.0～30.0 | |||||||||
| 10 | 50・60・70・80・90・100 | 1.50～1.999 | 2.0～20.0 | 9.96 | 1.25～1.49 | 2.0～8.0 | 15 | |||||
| 2.00～3.999 | 2.0～35.0 | 1.50～1.99 | 2.0～13.0 | |||||||||
| 4.00～5.999 | 2.0～45.0 | 2.00～3.49 | 2.0～19.0 | |||||||||
| 6.00～9.980 | 2.0～60.0 | 3.50～4.99 | 2.0～25.0 | |||||||||
| 6.00～9.980 | 2.0～60.0 | 5.00～9.96 | 2.0～30.0 | |||||||||
| 13 | 50・60・70・80・90・100 | 3.00～3.999 | 2.0～35.0 | 12.96 | 1.50～1.99 | 2.0～13.0 | 18 | |||||
| 4.00～5.999 | 2.0～45.0 | 2.00～3.49 | 2.0～19.0 | |||||||||
| 6.00～12.980 | 2.0～60.0 | 3.50～4.99 | 2.0～25.0 | |||||||||
| 6.00～12.980 | 2.0～60.0 | 5.00～12.96 | 2.0～30.0 | |||||||||
| 16 | 50・60・70・80・90・100 | 5.00～5.999 | 2.0～45.0 | 15.96 | 2.00～3.49 | 2.0～19.0 | 21 | |||||
| 6.00～15.980 | 2.0～60.0 | 3.50～4.99 | 2.0～25.0 | |||||||||
| 6.00～15.980 | 2.0～60.0 | 5.00～15.96 | 2.0～30.0 | |||||||||
| 20 | 50・60・70・80・90・100 | 6.50～19.980 | 2.0～60.0 | 19.96 | 2.50～3.49 | 2.0～19.0 | 25 | |||||
| 6.50～19.980 | 2.0～60.0 | 3.50～4.99 | 2.0～25.0 | |||||||||
| 6.50～19.980 | 2.0～60.0 | 5.00～19.96 | 2.0～30.0 | |||||||||
| 25 | 50・60・70・80・90・100 | 9.00～24.980 | 2.0～60.0 | 24.96 | 3.00～3.49 | 2.0～19.0 | 30 | |||||
| 9.00～24.980 | 2.0～60.0 | 3.50～4.99 | 2.0～25.0 | |||||||||
| 9.00～24.980 | 2.0～60.0 | 5.00～24.96 | 2.0～30.0 | |||||||||
V＞D -0.03 ℓ＝0 V＞D -0.03の場合、D -0.01/-0.03（導入部）はつきません。
注文例
出荷日
型番確定後、右部に表示される「価格を確認」を押してお見積りください
追加工
関連情報
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
詳細情報
基本情報
従来のTiCNよりも高耐熱・高耐久のAl-Cr系コーティングと窒化処理を併用したハイテン・厚板打ち抜き用2段パンチです。設定の刃先径ではパンチガイドに必要な刃先長さを確保できない場合にご使用ください。
