      位置決めパイロットピン　小頭片付タイプ

      位置決めパイロットピン　小頭片付タイプ
      通常単価(税別)
      -
      税込単価
      -
      通常出荷日：3日目

      小頭片付タイプの位置決めパイロットピンです。材質は合金工具鋼です。片付の形状のため、固定時に上側から固...

      詳細を確認

      よく一緒に見られています

      位置決めパイロットピン　インローオネジタイプ

      ミスミ

      位置決めパイロットピン　インローオネジタイプ

      通常出荷日：3 日目

      よく一緒に見られています

      超ハイテン材用位置決めパイロットピン　小頭片付タイプ　ノーマル

      ミスミ

      超ハイテン材用位置決めパイロットピン　小頭片付タイプ　ノーマル

      通常出荷日：3 日目

      未確定：候補が4型番あります。
      • 単価(税別)
        -円
      • 合計(税別)
        -円
        (税込価格：-円)
      • 出荷日
        -
        (参考出荷日：-円)
      数量：

      商品情報

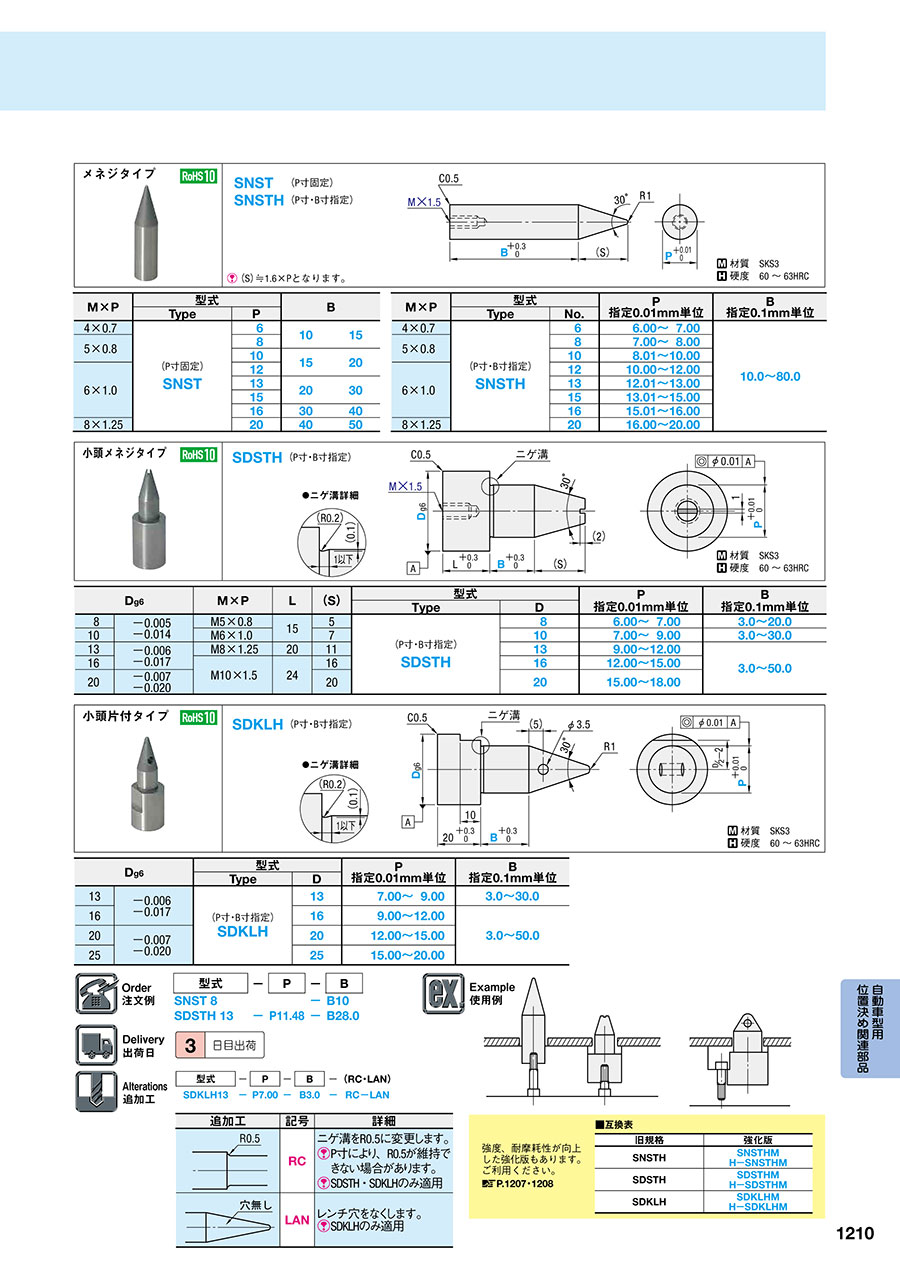

      外形図・製品仕様

      位置決めパイロットピン

      材質 SKS3
      硬度 60～63HRC

      規格表

      Dg6型式P
      指定0.01mm単位      		B
      指定0.1mm単位
      TypeD
      13-0.006
      -0.017      		（P寸・B寸指定）
      SDKLH      		137.00～9.003.0～30.0
      16169.00～12.003.0～50.0
      20-0.007
      -0.020      		2012.00～15.00
      252515.00～20.00

      注文例


      型式-P-B
       SDKLH13-P7.50-B10

      出荷日

      位置決めパイロットピン

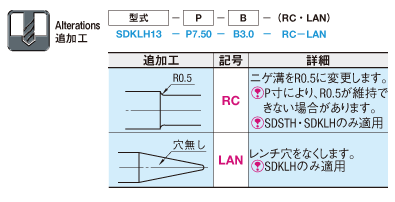

      追加工

      位置決めパイロットピン

      関連情報

      使用例

      位置決めパイロットピン

      強度、耐摩耗性が向上した強化版もあります。ご利用ください。
      P. 1207・ 1208

      ■互換表

      旧規格強化版
      SDKLHSDKLHM
      H-SDKLHM

      型番リスト

      表示件数
    • 1
      • 型番
      SDKLH13-P[7-9/0.01]-B[3-30/0.1]
      SDKLH16-P[9-12/0.01]-B[3-50/0.1]
      SDKLH20-P[12-15/0.01]-B[3-50/0.1]
      SDKLH25-P[15-20/0.01]-B[3-50/0.1]

      寸法指定方法

      D(軸径)

      (mm)

      P(ガイド径)

      (mm)

      B(ガイド部長さ)

      (mm)

      		RoHS?最小発注数量
      P寸・B寸指定
      13
      7 ～ 9
      3 ～ 30
      10
      1個
      P寸・B寸指定
      16
      9 ～ 12
      3 ～ 50
      10
      1個
      P寸・B寸指定
      20
      12 ～ 15
      3 ～ 50
      10
      1個
      P寸・B寸指定
      25
      15 ～ 20
      3 ～ 50
      10
      1個
      通常単価(税別) (税込単価)
      通常出荷日
      -
      ( - )
      3日目
      -
      ( - )
      3日目
      -
      ( - )
      3日目
      -
      ( - )
      3日目
    • 1

      • 詳細情報

      基本情報

      小頭片付タイプの位置決めパイロットピンです。材質は合金工具鋼です。片付の形状のため、固定時に上側から固定することが可能です。

      • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
