・給油タイプ摺動部（内面）構造かじり付き防止のため摺動部に6mmピッチ、幅1.5mm、深さ0.5mm、貫通仕様のスパイラル状の給油溝を切ってあります。
・固定方法ロックタイト接着
ロックタイトNo.638 P.1038
・ピン・ブシュクリアランス（片側）2.5～4.5μm
・無給油タイプ（焼結合金は除く）はストローク1mm以上でご使用ください。

注文例


型式	-	L
VSGSF10	-	16

出荷日

追加工


型式	-	L（LC）	-	（DRC）
VSGSF10	-	16	-

型番リスト

表示件数

型番

d(ブシュ内径)

(mm)

L(全長)

(mm)

最小発注数量

10	10	1個
10	13	1個
10	16	1個
10	20	1個
13	13	1個
13	16	1個
13	20	1個
13	25	1個
16	16	1個
16	20	1個
16	25	1個
16	30	1個
20	20	1個
20	25	1個
20	30	1個

通常単価(税別) (税込単価)	通常出荷日

4,609円 ( 5,070円 )	2日目
4,609円 ( 5,070円 )	2日目
4,609円 ( 5,070円 )	2日目
4,609円 ( 5,070円 )	2日目
5,061円 ( 5,567円 )	2日目
5,061円 ( 5,567円 )	2日目
5,061円 ( 5,567円 )	2日目
5,061円 ( 5,567円 )	2日目
5,460円 ( 6,006円 )	2日目
5,460円 ( 6,006円 )	2日目
5,460円 ( 6,006円 )	2日目
5,460円 ( 6,006円 )	2日目
6,079円 ( 6,687円 )	2日目
6,079円 ( 6,687円 )	2日目
6,079円 ( 6,687円 )	2日目

詳細情報

基本情報

基本情報

精密級・給油・銅合金・ロックタイト接着・ストレートタイプのストリッパガイドブシュです。公差レンジ2μmです。材質は軸受鋼＋銅合金です。用途として、精密および超精密順送型、高速・高精度・多量生産に向いております。TG/SGと比較し、ブッシュの同軸度、表面粗さが向上しております。

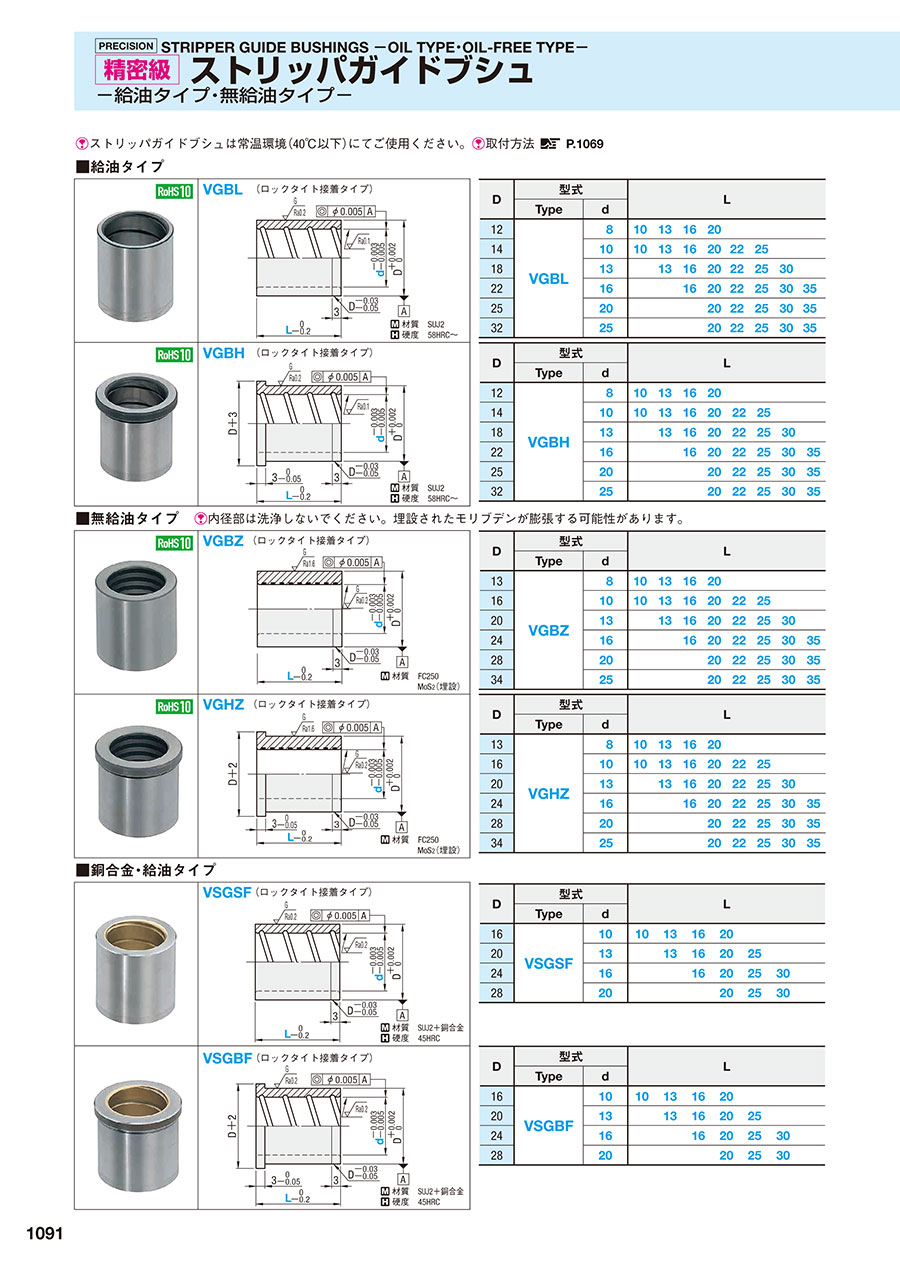

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストリッパガイドブシュ　-精密級・給油・銅合金・ロックタイト接着・ストレートタイプ-のレビュー

この商品のレビューはありません
