ストリッパガイドブシュ -ボールリテーナ用・ロックタイト接着・ストレートタイプ-
未確定：候補が20型番あります。
商品情報
外形図・製品仕様
SGBBS（ロックタイト接着タイプ）
[ M ] 材質 SUJ2
[ H ] 硬度 58HRC～
規格表
| d | Dh4 | 型式 | L | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Type | PD | ||||||||
| 14 | 18 | 0 -0.005 | SGBBS | 10 | 20 | 25 | 30 | ||
| 17 | 22 | 0 -0.006 | 13 | 20 | 25 | 30 | |||
| 20 | 26 | 16 | 25 | 30 | 35 | ||||
| 26 | 31 | 20 | 25 | 30 | 35 | 40 | |||
| 31 | 37 | 0 -0.007 | 25 | 35 | 40 | ||||
注文例
| 型式 | - | L | ||
| SGBBS16 | - | 35 | ||
出荷日
追加工
| 型式 | - | L（LC） | |
| SGBBS16 | - | LC25.5 |
■特長
| SGBBS | すべてのストリッパガイドピンと組み合わせることができます。 （SGBBWも同様です） |
関連情報
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
760円 ( 836円 ) | 在庫品1日目当日出荷可能 |
760円 ( 836円 ) | 在庫品1日目当日出荷可能 |
760円 ( 836円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
850円 ( 935円 ) | 在庫品1日目当日出荷可能 |
850円 ( 935円 ) | 在庫品1日目当日出荷可能 |
850円 ( 935円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
930円 ( 1,023円 ) | 在庫品1日目当日出荷可能 |
930円 ( 1,023円 ) | 在庫品1日目当日出荷可能 |
930円 ( 1,023円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
1,100円 ( 1,210円 ) | 在庫品1日目当日出荷可能 |
1,100円 ( 1,210円 ) | 在庫品1日目当日出荷可能 |
1,100円 ( 1,210円 ) | 在庫品1日目当日出荷可能 |
1,100円 ( 1,210円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
1,330円 ( 1,463円 ) | 在庫品1日目当日出荷可能 |
1,330円 ( 1,463円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
詳細情報
基本情報
ボールリテーナ用・ロックタイト接着・ストレートタイプのストリッパガイドブシュです。材質は軸受鋼です。摺動部の寸法精度、圧入部と摺動部の公差レンジ：5μｍとなります。用途として並級、中量生産に向いております。

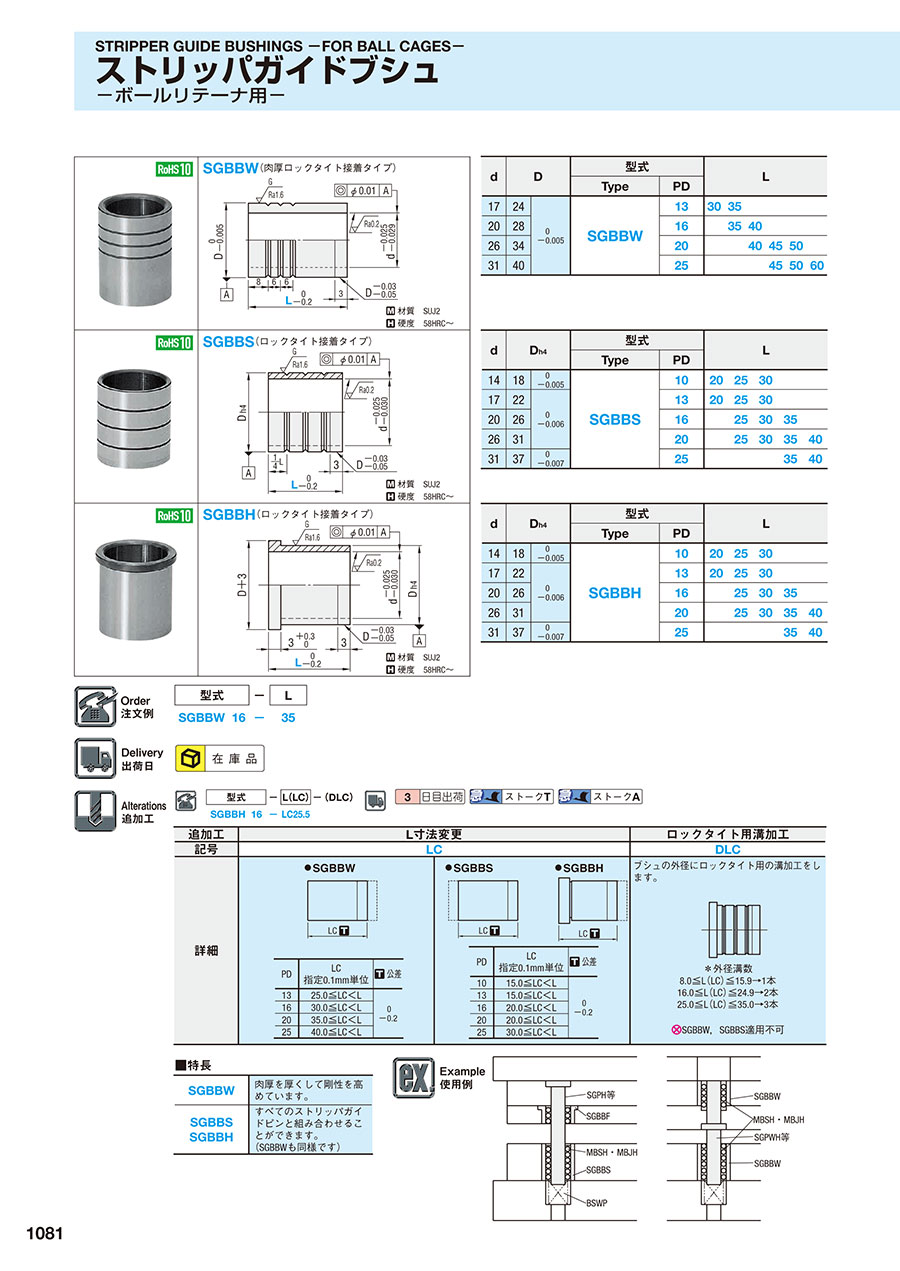

カタログ
