タイプ別ドリル形状一覧表
| 型番 | 直径公差 | ねじれ角 | 先端角 | シンニング | 逃げ面 | 切刃 |
|---|---|---|---|---|---|---|
| TSC－DL－ESDB／TSC－DL－ESDR | h7 | 複合ネジレ | 145 | X形 | スリーレーキ | ウェーブ |
| TAC－BNESDBA | js6 | 標準 | 140 | R形 | スリーレーキ | ウェーブ |
| TAC－HBNESDR | js6 | 標準 | 140 | R形 | スリーレーキ | ウェーブ |
| TAC－ESD3FB／TAC－ESD3FRA | h6 | 標準 | 140 | 特殊S形 | スリーレーキ | ウェーブ |
| TAC－WMESDRA | h6 | 標準 | 140 | R形 | スリーレーキ | ウェーブ |
| TAC－RFESDB／TAC－RFESDRA | h6 | 標準 | 140 | R形 | スリーレーキ | ウェーブ |
| TAC－CR－RFESDBA／TAC－CR－RFESDRA | h7 | 標準 | 140 | R形 | スリーレーキ | ウェーブ |
| TAC－CR－RFSDB／TAC－CR－RFSDR | h7 | 標準 | 140 | R形 | スリーレーキ | ウェーブ |
| TAC－RESDBA／TAC－RESDRA | m7 | 標準 | 140 | R形 | 円錐 | ウェーブ |
| TAC－HRESDB／TAC－HRESDR | m7 | 標準 | 140 | R形 | 円錐 | ウェーブ |
| TAC－RSDB／TAC－RSDR | m7 | 標準 | 140 | R形 | 円錐 | ウェーブ |
| TAC－MS－ESDR | h7 | 標準 | 140 | なし | スリーレーキ | 直線 |
| TAC－ESDB／TAC－ESDR | h8 | 標準 | 140 | なし | スリーレーキ | 直線 |
| TAC－ESDBA／TAC－ESDRA | h8 | 標準 | 140 | X形 | スリーレーキ | 直線 |
| TAC－HESDB／TAC－HESDR | h8 | 標準 | 140 | X形 | スリーレーキ | 直線 |
| TAC－SDB／TAC－SDS | h7 | 標準 | 118 | S形 | スリーレーキ | 直線 |
| C－SDB／C－SDS | h7 | 標準 | 118 | S形 | スリーレーキ | 直線 |
| TSC－CR－XESDR | h7 | 弱 | 140 | X形 | スリーレーキ | 直線 |
| TSC－XESDR／TSC－XESDM | h8 | 弱 | 140 | X形 | スリーレーキ | 直線 |
| TSC－XSDR／TSC－XSDM | h8 | 弱 | 140 | X形 | スリーレーキ | 直線 |
| TSC－MS－XESDB／TSC－MS－XESDR | m7 | 標準 | 140 | X形 | スリーレーキ | 直線 |
| TAC－DL－SESDR | h7 | 複合ネジレ | 125 | X形 | スリーレーキ | ウェーブ |
| DLC－DL－ALESDR | h7 | 複合ネジレ | 120 | X形 | スリーレーキ | ウェーブ |
| DLC－ALESDR | h8 | 強 | 130 | X形 | スリーレーキ | 直線 |
| SEC－PLSDB | h8 | 標準 | － | － | － | － |
| TAC－FCESD3R | m7 | 標準 | 130 | R形 | 円錐 | ウェーブ |
| TAC－SDXL／TAC－HSDXL | h8 | 強 | 130 | S形（深穴用） | 円錐 | 直線 |
| TAC－SC－SDR | h8 | 標準 | 140 | X形 | スリーレーキ | 直線 |
| TAC－SF－SDR | h8 | 標準 | 140 | X形 | スリーレーキ | 直線 |
| DLC－SC－SDR／DLC－SF－SDR | h8 | 強 | 130 | X形 | スリーレーキ | 直線 |
ドリル仕様別の特長

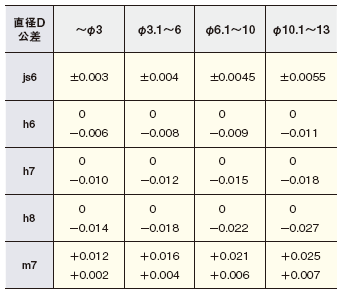

■直径公差

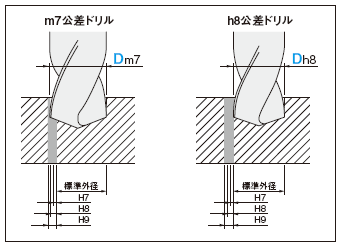

★プラス公差のメリット
- ・H9程度の穴公差ではリーマレスで使用していただけます。
- ・深穴のパイロット穴加工時には、穴径をプラス目にすることで高精度なガイド穴加工が可能です。
- ・タップの下穴加工時は穴径をプラス目に加工することで、タップ加工代を少なくしタップの耐久性も向上させます。
- ・再研磨後の穴径のマイナス値を少なく抑えることができます。

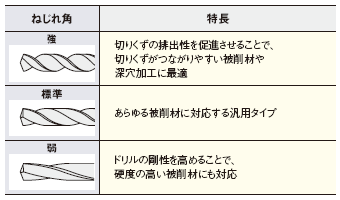

■ねじれ角

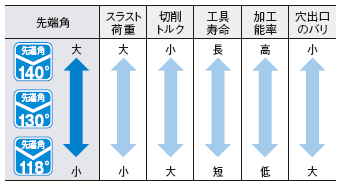

■先端角
■シンニング
■逃げ面形状
■切刃形状
