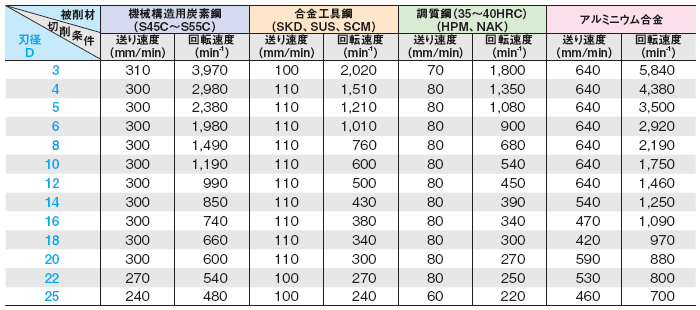

ASコート粉末ハイス鋼スクエアエンドミルによる溝切削

Title image sample

  • ●この表は、ASPMーEM2Sは、Ad=0.5D、ASPMーEM4SはAd=0.25Dを基準としています。
  • ●ASPM－EM2R・ASPM－CR－EM2R・ASPM－EM4R・ASPM－CR－EM4Rは送り速度・回転速度ともに下記条件の×80％でご使用ください。
  • ●ASPM－EM2L・ASPM－EM4Lは送り速度・回転速度ともに下記条件の×60％でご使用ください。
  • ●機械、チャックは剛性のある精度の高いものをご使用ください。
  • ●切削油は被削材に適したものを選定してください。
  • ●ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

型番
ASPM－EM2S／ASPM－CR－EM2S／ASPM－EM4S／ASPM－CR－EM4S

Title image sample

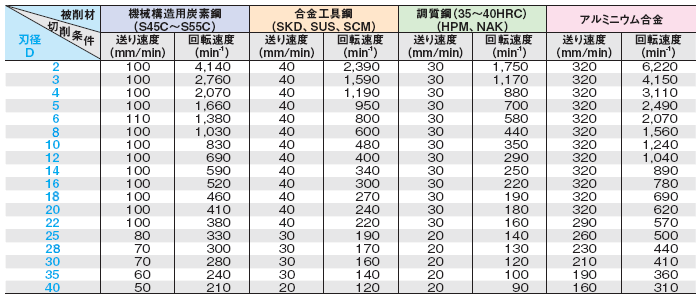

ASコート粉末ハイス鋼スクエアエンドミルによる側面切削

Title image sample

  • ●この表は、Ad=1.5D、Rd=0.1Dを基準としています。
  • ●ASPM－EM4R・ASPM－CR－EM4Rは送り速度・回転速度ともに下記条件の×80％でご使用ください。
  • ●ASPM－EM4Lは送り速度・回転速度ともに下記条件の×60％でご使用ください。
  • ●ASPM－EM2S・ASPM－CR－EM2Sは、送り速度を下記条件の×50％でご使用ください。
  • ●ASPM－EM2R・ASPM－CR－EM2Rは、送り速度を下記条件の×40％でご使用ください。
  • ●ASPM－EM2Lは、送り速度を下記条件の×30％でご使用ください。
  • ●機械、チャックは剛性のある精度の高いものをご使用ください。
  • ●切削油は被削材に適したものを選定してください。
  • ●ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

型番
ASPM－EM4S／ASPM－CR－EM4S

Title image sample

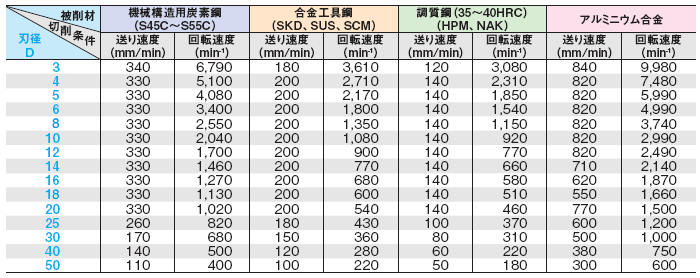

TiCNコート粉末ハイス鋼スクエアエンドミルによる溝切削

Title image sample

  • ●この表は、VPMーEM2Sは、Ad=0.5D，VPMーEM4Sは、Ad=0.25Dを基準としています。
  • ●VPM－EM2R・VPM－EM4Rは、送り速度・回転速度ともに下記条件の×80％でご使用ください。
  • ●VPM－EM2L・VPM－EM4Lは、送り速度・回転速度ともに下記条件の×60％でご使用ください。
  • ●機械、チャックは剛性のある精度の高いものをご使用ください。
  • ●切削油は被削材に適したものを選定してください。
  • ●ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

型番
VPM－EM2S／VPM－EM4S

Title image sample

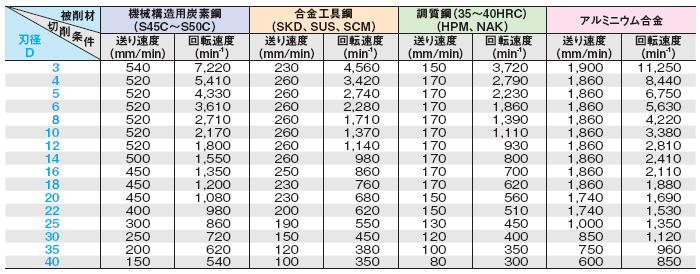

TiCNコート粉末ハイス鋼スクエアエンドミルによる側面切削

Title image sample

  • ●この表は、Ad=1.5D、Rd=0.1Dを基準としています。
  • ●VPM－EM4Rは、送り速度・回転速度ともに下記条件の×80％でご使用ください。
  • ●VPM－EM4Lは、送り速度・回転速度ともに下記条件の×60％でご使用ください。
  • ●VPM－EM2Sは、送り速度を下記条件の×50％でご使用ください。
  • ●VPM－EM2Rは、送り速度を下記条件の×40％でご使用ください。
  • ●VPM－EM2Lは、送り速度を下記条件の×30％でご使用ください。
  • ●機械、チャックは剛性のある精度の高いものをご使用ください。
  • ●切削油は被削材に適したものを選定してください。
  • ●ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

型番
VPM－EM4S

Title image sample

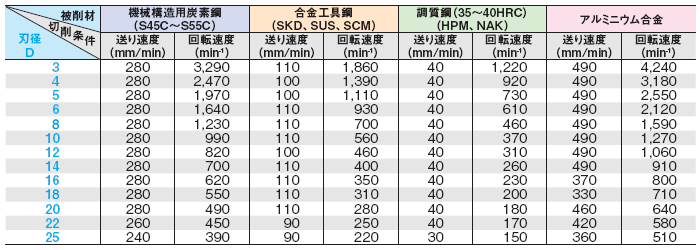

粉末ハイス鋼スクエアエンドミルによる溝切削

Title image sample

  • ●PM－EM2Sは、Ad=0.5D、PM－EM4Sは、Ad=0.25Dを基準としています。
  • ●PM－EM2R・PM－EM4Rは、送り速度・回転速度ともに下記条件の×80％でご使用ください。
  • ●PM－EM2L・PM－EM4Lは、送り速度・回転速度ともに下記条件の×60％でご使用ください。
  • ●機械、チャックは剛性のある精度の高いものをご使用ください。
  • ●切削油は被削材に適したものを選定してください。
  • ●ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

型番
PM－EM2S／PM－EM4S

Title image sample

粉末ハイス鋼スクエアエンドミルによる側面切削

Title image sample

  • ●この表は、Ad=1.5D、Rd=0.1Dを基準としています。
  • ●PM－EM4Rは、送り速度・回転速度ともに下記条件の×80％でご使用ください。
  • ●PM－EM4Lは、送り速度・回転速度ともに下記条件の×60％でご使用ください。
  • ●PM－EM2Sは、送り速度を下記条件の×50％でご使用ください。
  • ●PM－EM2Rは、送り速度を下記条件の×40％でご使用ください。
  • ●PM－EM2Lは、送り速度を下記条件の×30％でご使用ください。
  • ●機械、チャックは剛性のある精度の高いものをご使用ください。
  • ●切削油は被削材に適したものを選定してください。
  • ●ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

型番
PM－EM4S

Title image sample

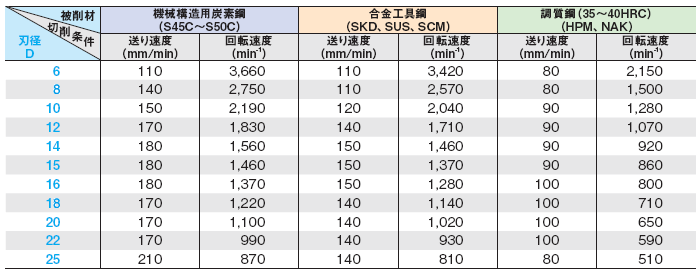

ASコート粉末ハイス鋼強ねじれエンドミルによる溝切削

Title image sample

  • ●３枚刃は、Ad（切込み深さ）=0.5D、４枚刃は、Ad=0.3Dを基準としています。
  • ●ニック付タイプで粗加工を行う場合、送り速度を1.3～1.5倍上げることができます。
  • ●機械、チャックは剛性のある精度の高いものをご使用ください。
  • ●切削油は被削材に適したものを選定してください。
  • ●ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

型番
ASPM－HEM3S／ASPM－HEM4S／ASPM－NHEM3S／ASPM－NHEM4S

Title image sample

ASコート粉末ハイス鋼強ねじれエンドミルによる側面切削

Title image sample

  • ●この表は、Ad=1.5D、Rd=0.3Dを基準としています。
  • ●４枚刃は、Ad（切込み深さ）を1.2倍～1.3倍上げることができます。
  • ●ニック付タイプで粗加工を行う場合、送り速度を1.3～1.5倍上げることができます。
  • ●機械、チャックは剛性のある精度の高いものをご使用ください。
  • ●切削油は被削材に適したものを選定してください。
  • ●ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

型番
ASPM－HEM3S／ASPM－HEM4S／ASPM－NHEM3S／ASPM－NHEM4S

Title image sample

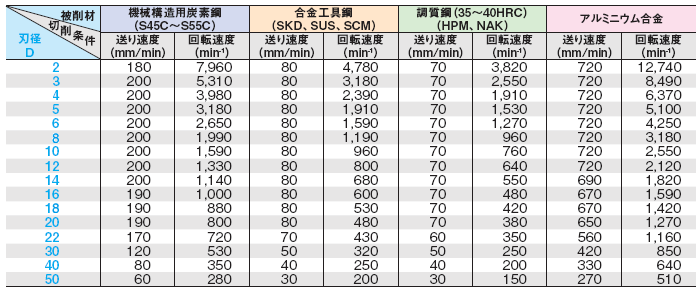

ASコートハイス鋼スクエアエンドミルによる溝切削

Title image sample

  • ●この表は、AS－EM2Sは、Ad=0.5D、AS－EM4SはAd=0.25Dを基準としています。
  • ●AS－EM2R・AS-EM4Rは送り速度・回転速度ともに下記条件の×80％でご使用ください。
  • ●AS－EM2L・AS-EM4Lは送り速度・回転速度ともに下記条件の×60％でご使用ください。
  • ●機械、チャックは剛性のある精度の高いものをご使用ください。
  • ●切削油は被削材に適したものを選定してください。
  • ●ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

型番
AS－EM2S／AS－EM4S

Title image sample

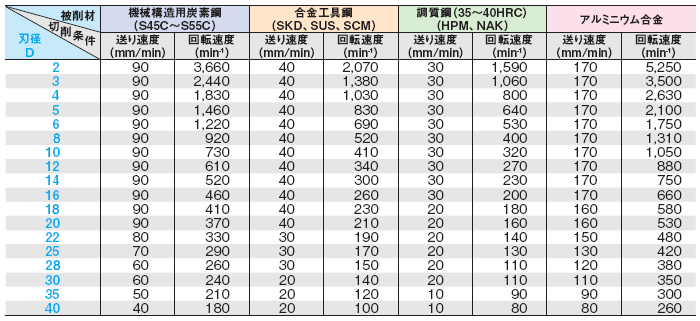

ASコートハイス鋼スクエアエンドミルによる側面切削

Title image sample

  • ●この表は、Ad=1.5D、Rd=0.1Dを基準としています。
  • ●AS－EM4Rは送り速度・回転速度ともに下記条件の×80％でご使用ください。
  • ●AS－EM4Lは送り速度・回転速度ともに下記条件の×60％でご使用ください。
  • ●AS－EM2Sは、送り速度を下記条件の×50％でご使用ください。
  • ●AS－EM2Rは、送り速度を下記条件の×40％でご使用ください。
  • ●AS－EM2Lは、送り速度を下記条件の×30％でご使用ください。
  • ●機械、チャックは剛性のある精度の高いものをご使用ください。
  • ●切削油は被削材に適したものを選定してください。
  • ●ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

型番
AS－EM4S

Title image sample

ハイス鋼スクエアエンドミルによる溝切削

Title image sample

  • ●EM2Sは、Ad=0.5D、EM4Sは、Ad=0.25Dを基準としています。
  • ●EM2R・EM4Rは、送り速度・回転速度ともに下記条件の×80％でご使用ください。
  • ●EM2L・EM4Lは、送り速度・回転速度ともに下記条件の×60％でご使用ください。
  • ●EM2S、EM2R、EM4S、EM4Rより修正加工された工具は、切削条件を下げてご使用ください。
  • ●機械、チャックは剛性のある精度の高いものをご使用ください。
  • ●切削油は被削材に適したものを選定してください。
  • ●ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

型番
EM2S／EM4S

Title image sample

ハイス鋼スクエアエンドミルによる側面切削

Title image sample

  • ●この表は、Ad=1.5D、Rd=0.1Dを基準としています。
  • ●EM4Rは、送り速度・回転速度ともに下記条件の×80％でご使用ください。
  • ●EM4Lは、送り速度・回転速度ともに下記条件の×60％でご使用ください。
  • ●EM2Sは、送り速度を下記条件の×50％でご使用ください。
  • ●EM2Rは、送り速度を下記条件の×40％でご使用ください。
  • ●EM2Lは、送り速度を下記条件の×30％でご使用ください。
  • ●EM2S、EM2R、EM4S、EM4Rより修正加工された工具は、切削条件を下げてご使用ください。
  • ●機械、チャックは剛性のある精度の高いものをご使用ください。
  • ●切削油は被削材に適したものを選定してください。
  • ●ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

型番
EM4S

Title image sample
