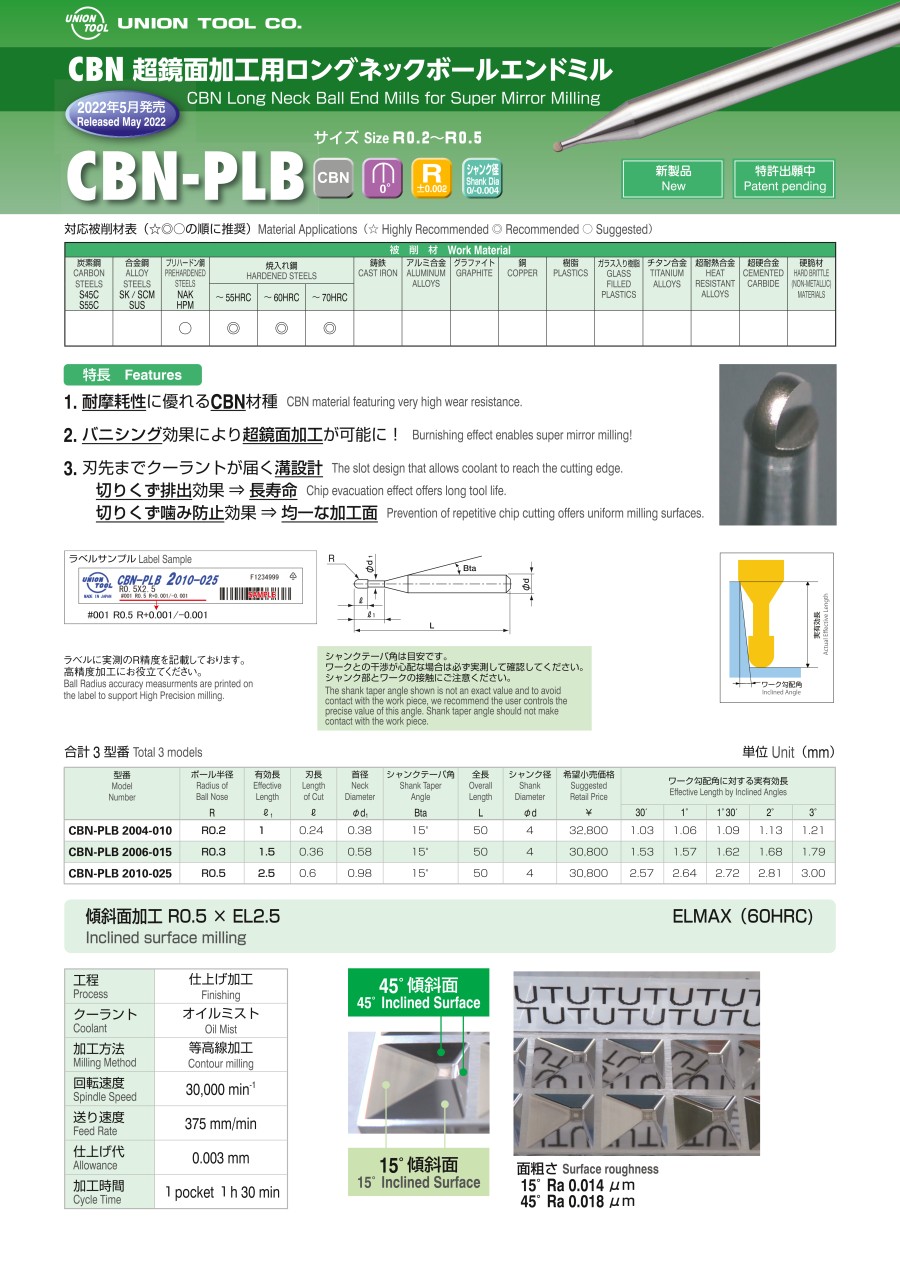

CBN-PLB 超鏡面加工用ロングネックボールエンドミル

製品特長・仕様

1. 耐摩耗性に優れるCBN材種
2. バニシング効果により超鏡面加工が可能に！
3. 刃先までクーラントが届く溝設計
   切りくず排出効果 ⇒ 長寿命
   切りくず噛み防止効果 ⇒ 均一な加工面

外形図

シャンクテーパ角は目安です。
ワークとの干渉が心配な場合は必ず実測して確認してください。
シャンク部とワークの接触にご注意ください。

使用方法・使用事例

使用事例

傾斜面加工 R0.5 × EL2.5  ELMAX（60HRC）

工程	仕上げ加工
クーラント	オイルミスト
加工方法	等高線加工
回転速度	30,000 min-1
送り速度	375 mm/min
仕上げ代	0.003 mm
加工時間	1pocket 1h 30 min

推奨切削条件

推奨切削条件表

形状説明図

刃長はボール半径R x 1.2
90° 立ち壁の仕上げ加工も可能です

切削条件時の注意

• 機械の回転速度が足りない場合は、回転速度と送り速度を同じ比率で下げてください。
• 工具損傷を抑えるため、オイルミストを推奨致します。

適用被削材

対応被削材表（☆◎○の順に推奨）

注意・禁止事項

ユニマックスエンドミル取扱上の注意

エンドミルをご使用いただく際には、切削条件の不適合､切りくずの巻き付きや堆積､工具の摩耗などにより発熱や発火､加工物の損傷など重大な事故を招くことがありますので、十分ご注意ください。エンドミルは鋭利な刃物ですから、取扱に際しては十分ご注意ください。

• 切刃に直接触れると怪我をすることがありますので、ケースから抜き取る際は十分ご注意ください。
• エンドミルを落とした場合、飛散した刃先で怪我をすることがありますので、取扱にご注意ください。
• 工具への衝撃的負荷や工具損傷により切削抵抗が急増し、工具が飛散することがありますので、安全カバーや保護めがね等の保護具をご使用ください。
• 切削条件表は切削条件の目安を示すものです。実際の加工では被削材の材種、加工形状、機械剛性、主軸などの加工環境により、加工条件の最適化が必要となる場合があります。
• 振れの小さい剛性の高い機械をご使用ください。小径工具（φ1以下）においては振れ 管理値：5μm以下を推奨致します。
• 発火性の高い切削油の使用は避けてください。

ユニマックスエンドミル再研磨時の注意

• 研磨塵が目に入らないよう必ず保護めがねを着用してください。研磨塵を吸い込まないよう必ずマスクをかけてください。
