タングレスインサート ハンドタップ アルミ圧延材用 HSSV
- 通常単価(税別)
- 3,628円～5,786円
- 税込単価
- 3,991円～6,365円
タングレスインサート専用工具を挿入する事前工程に必要なインサート用下穴ハンドタ...
詳細情報を確認する- 種類
- 工具
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が10型番あります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,468円 ( 6,015円 ) | 在庫品1日目当日出荷可能 |
4,860円 ( 5,346円 ) | 在庫品1日目当日出荷可能 |
4,860円 ( 5,346円 ) | 在庫品1日目当日出荷可能 |
3,628円 ( 3,991円 ) | 在庫品1日目当日出荷可能 |
3,628円 ( 3,991円 ) | 在庫品1日目当日出荷可能 |
3,628円 ( 3,991円 ) | 在庫品1日目当日出荷可能 |
3,628円 ( 3,991円 ) | 3日目 |
4,629円 ( 5,092円 ) | 在庫品1日目当日出荷可能 |
5,468円 ( 6,015円 ) | 3日目 |
5,786円 ( 6,365円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
タングレスインサート専用工具を挿入する事前工程に必要なインサート用下穴ハンドタップ。
【特長】
・インサート用下穴タップは外径がインサートの分だけ大きく作られている。
・♯2タップと♯3タップの2本セット。
・ストレート溝タイプで切りくずが細かく、タップ溝に収容または排出されながら加工する。
・タングレス・インサートが挿入されるめねじのねじ立てに使用します。
・同一呼び径寸法のタップと比べ、ピッチは同じですが、外径がインサートの分だけ大きく作られています。
【用途】
・タングレスインサートを挿入する下穴タップ立てとして利用可能。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品情報
タングレスインサート ハンドタップの外形図と寸法
M2～5用の形状
写真のタップはM5用を参照
M2～5用の寸法図
M6～12用の形状
写真のタップはM12用を参照
M6～12用の寸法図
| 製品番号 | 呼び径 | 精度 | 食付 | 全長 | ねじ長 | 軸径 | 角幅 | 角長 | 溝数 |
|---|---|---|---|---|---|---|---|---|---|
| Nominal size | Limit | Lc | L | L1 | φｄ | Ｋ | LK | Flutes | |
| CT-HT-M2 | M2×0.4 | 1b | 5P(#2) | 42 | 9.5 | 3 | 2.5 | 5 | 3 |
| M2×0.4 | 1b | 1.5P(#3) | 42 | 9.5 | 3 | 2.5 | 5 | 3 | |
| CT-HT-M2.5 | M2.5×0.45 | 1b | 5P(#2) | 46 | 11 | 4 | 3.2 | 6 | 3 |
| M2.5×0.45 | 1b | 1.5P(#3) | 46 | 11 | 4 | 3.2 | 6 | 3 | |
| CT-HT-M2.6 | M2.6×0.45 | 1b | 5P(#2) | 46 | 11 | 4 | 3.2 | 6 | 3 |
| M2.6×0.45 | 1b | 1.5P(#3) | 46 | 11 | 4 | 3.2 | 6 | 3 | |
| CT-HT-M3 | M3×0.5 | 1b | 5P(#2) | 52 | 13 | 4 | 3.2 | 6 | 3 |
| M3×0.5 | 1b | 1.5P(#3) | 52 | 13 | 4 | 3.2 | 6 | 3 | |
| CT-HT-M4 | M4×0.7 | 1b | 5P(#2) | 60 | 16 | 5.5 | 4.5 | 7 | 3 |
| M4×0.7 | 1b | 1.5P(#3) | 60 | 16 | 5.5 | 4.5 | 7 | 3 | |
| CT-HT-M5 | M5×0.8 | 1b | 5P(#2) | 62 | 19 | 6 | 4.5 | 7 | 3 |
| M5×0.8 | 1b | 1.5P(#3) | 62 | 19 | 6 | 4.5 | 7 | 3 | |
| CT-HT-M6 | M6×1.0 | 1b | 5P(#2) | 70 | 22 | 6.2 | 5 | 8 | 4 |
| M6×1.0 | 1b | 1.5P(#3) | 70 | 22 | 6.2 | 5 | 8 | 4 | |
| CT-HT-M8 | M8×1.25 | 1b | 5P(#2) | 75 | 24 | 7 | 5.5 | 8 | 4 |
| M8×1.25 | 1b | 1.5P(#3) | 75 | 24 | 7 | 5.5 | 8 | 4 | |
| CT-HT-M10 | M10×1.5 | 1b | 5P(#2) | 82 | 29 | 8.5 | 6.5 | 9 | 4 |
| M10×1.5 | 1b | 1.5P(#3) | 82 | 29 | 8.5 | 6.5 | 9 | 4 | |
| CT-HT-M12 | M12×1.75 | 1b | 5P(#2) | 90 | 30 | 10.5 | 8 | 11 | 4 |
| M12×1.75 | 1b | 1.5(#3) | 90 | 30 | 10.5 | 8 | 11 | 4 |
HSSV 1b級 アルミ圧延材用
ハンドタップの使用方法
単位:mm
| サイズ | 下穴径 | 適用ドリル径 | 面取り（ドリル120度） | ||
|---|---|---|---|---|---|
| 最大 | 最小 | サイズ | 面取り量 | ||
| M2 | 2.16 | 2.09 | 2.1 | M2 | 0.1 |
| M2.5 | 2.65 | 2.60 | 2.6 | M2.5 | 0.15 |
| M2.6 | 2.85 | 2.77 | 2.8 | M2.6 | 0.15 |
| M3 | 3.20 | 3.12 | 3.1 | M3 | 0.15 |
| M4 | 4.3 | 4.17 | 4.2 | M4 | 0.20 |
| M5 | 5.33 | 5.16 | 5.2 | M5 | 0.25 |
| M6 | 6.42 | 6.25 | 6.3 | M6 | 0.35 |
| M8 | 8.52 | 8.31 | 8.4 | M8 | 0.35 |
| M10 | 10.62 | 10.37 | 10.5 | M10 | 0.50 |
| M12 | 12.73 | 12.43 | 12.5 | M12 | 0.60 |
- 1.下穴の準備:上記、ドリル径で母材に下穴を開けてください。
- 2.面取りを行う:過大な面取りは挿入ミスを起こします。必ず糸面取りを行ってください。

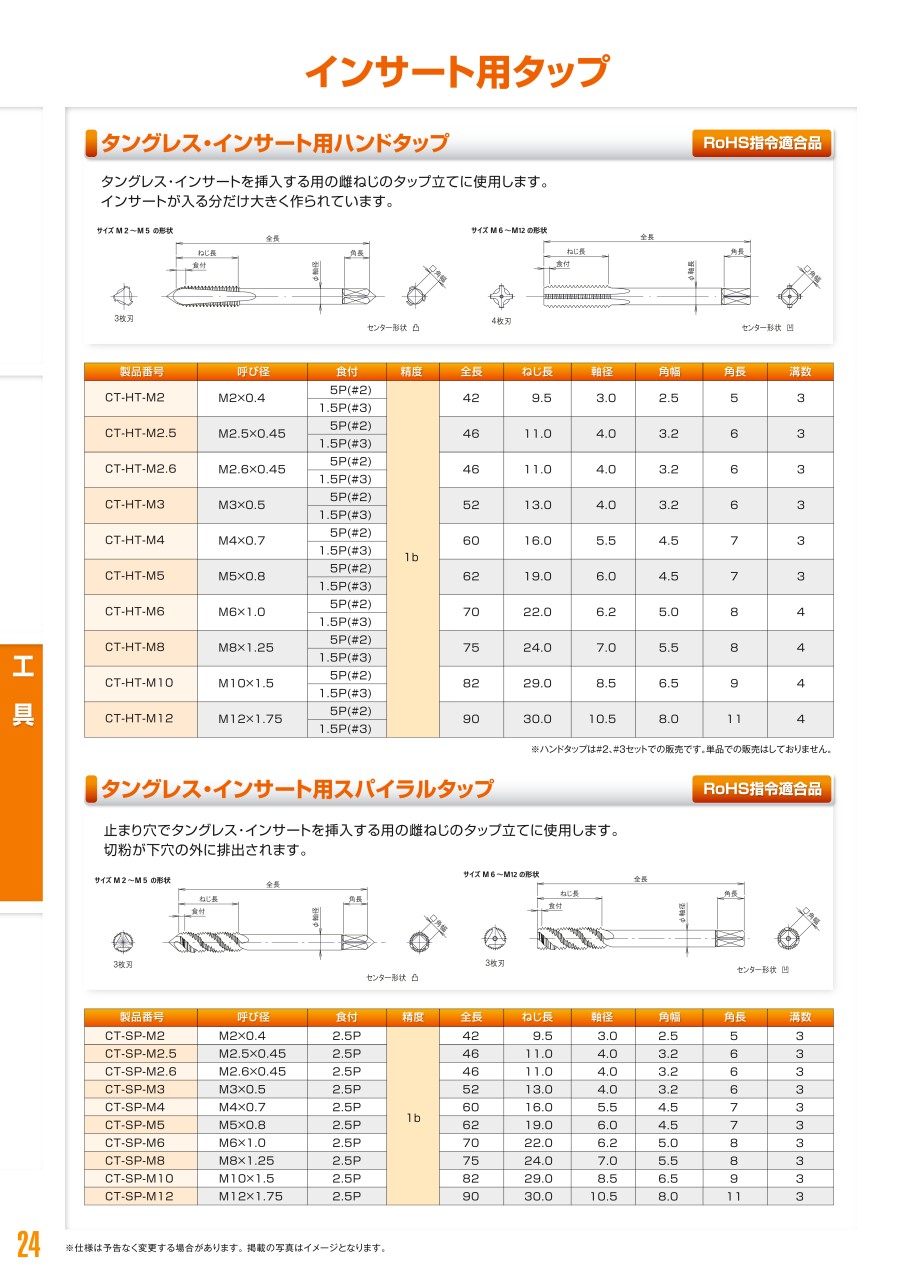

カタログ
商品担当おすすめ
タングレスインサート ハンドタップ アルミ圧延材用 HSSVのレビュー
アルミ材へのタングレスインサートを使用する際に
5
5.02020/02/14
アルミ材へタングレスインサートを使用する際に下穴のタップ立てに使用しました。タングレスではアキュレイトが知名度が高く、信...もっと読む
1人が参考にしています。
タングレスインサート
5
5.02023/01/17
タングレスインサート用のタップです。あらたにＭ８を追加購入しました。もちろん何の問題もございません。タングレスは爪を折る...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qタング付インサート用の下穴タップを持っていますが、タングレス専用タップを購入する必要がありますか？
A
タング付であってもインサート用の下穴タップの規格は同一ですので、そのままご利用頂けます。
Q下穴タップ立て後に、ワークを表面処理してからインサートを挿入するので挿入時にキツくて入り難い場合があります。何か策はありませんか？
A
その場合は別途オーバーサイズタップのご用意が御座いますので、そちらをご検討ください。
