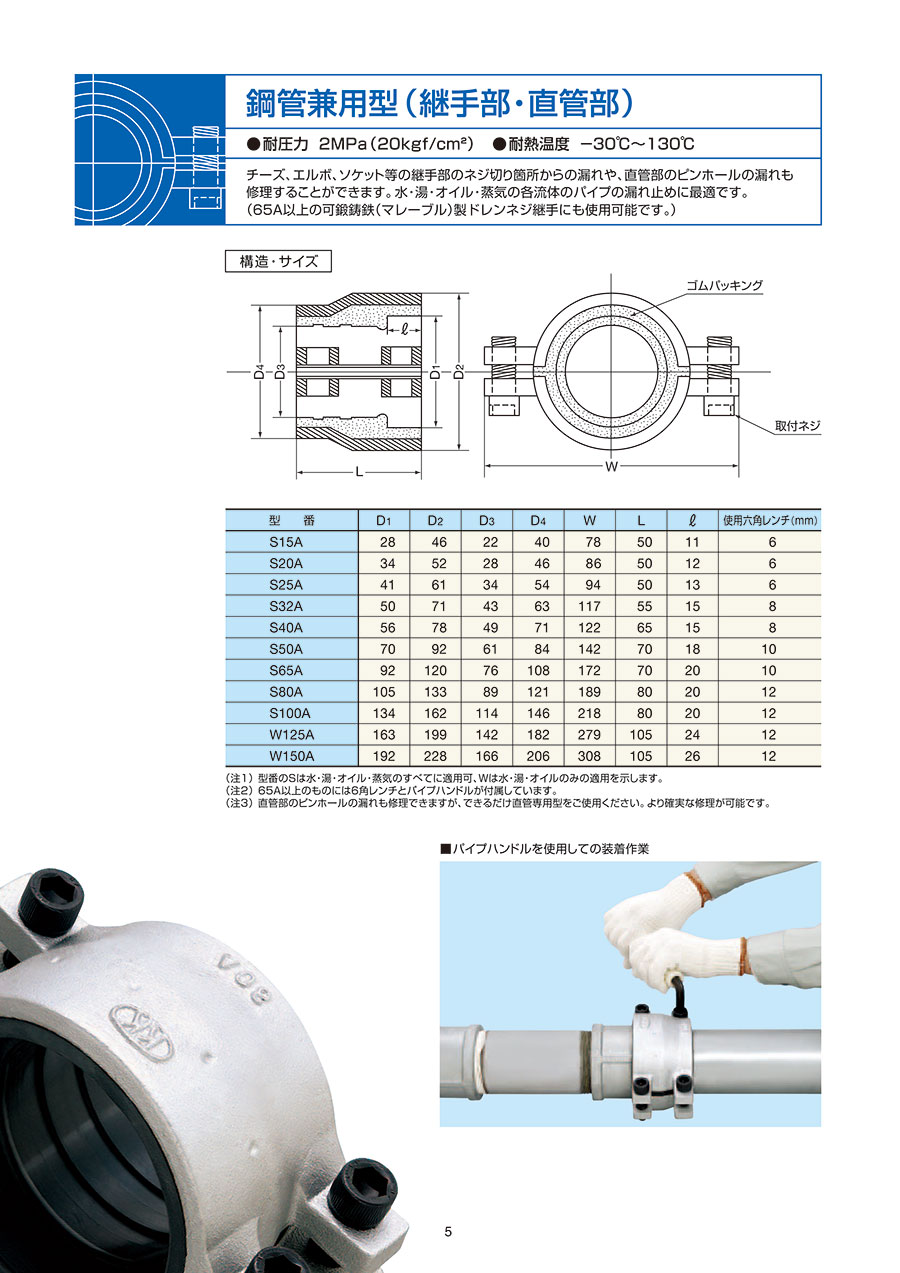

鋼管兼用型（継手部・直管部）

外形図

製品仕様

製品仕様

• 耐圧力：2MPa（20kgf/cm²）
• 耐熱温度：-30℃～130℃
• 材質：圧着ソケット本体（外側の金属） ダクタイル鋳鉄（FCD450）
  内側のゴムパッキン ニトリルゴム（NBR）に特殊な耐熱剤を配合

規格表

（注1）型番のSは水・湯・オイル・蒸気のすべてに適用可、Wは水・湯・オイルのみの適用を示します。
（注2）65A以上のものには6角レンチとパイプハンドルが付属しています。
（注3）直管部のピンホールの漏れも修理できますが、できるだけ直管専用型をご使用ください。より確実な修理が可能です。
（注4）50A以下のバンド（つば）のついた継手ネジ切り箇所からの漏れには、マルチ継手型をご使用ください。

追加工

鋼管兼用型圧着ソケットで止められない漏水補修はこちら

使用例

使用方法

継手部の漏れ補修

• 1. 補修する部分のサビや汚れをワイヤーブラシ等で落としてください。
  サビこぶ等の付着物はノコ刃等で確実に落とし段差部を直角に仕上げてください。
  最後にウエスできれいに拭き取ってください。
• 2. パイプと継手部の段差部の上に圧着ソケットのゴムの段差をきっちり合わせて隙間のないように取り付けてください。
• 3. 圧着ソケットの耳部のネジ穴に取付けボルトを差し込み、偏締めしないように均等に締め込んで漏れが止まるまで続行してください。
• 4. 65A以上のものには6角レンチとパイプハンドルが付属しています。
   始めはレンチだけで締め込み、レンチの締めが重くなればパイプハンドルをレンチに差し込んで、両手で締め込んでください。

直管部の漏れ補修

• 1. 圧着ソケット内面の直管押さえ部分（直径の小さい方）のみを使用します。
• 2. 漏れ箇所に圧着ソケットの湾曲部の一番深い部分（中央部分）が当たるように当てがい、上と同様に4個の取付けネジを偏締めにならないように均等な力で締めてください。
• 3. 65A以上のものは付属のパイプハンドルを使用して、両手で締め込んでください。

商品特長詳細

鋼管兼用型圧着ソケット特長

鋼管とチーズ、エルボ、ソケット等の継手部のネジ切り箇所からの漏れや、鋼管直管部のピンホールの漏れも補修することができます。
水・湯・オイル・蒸気の各流体のパイプからの漏れを止めるのに最適です。（設備稼働を止めず、不断水で配管漏水補修が可能です）
