制御機器直動形200シリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 9,300円～29,444円特別価格
- 税込単価
- 10,230円～32,388円特別価格
Φ32～80（シリンダ径32～80mm）のエアシリンダを確実にコントロールする...
詳細情報を確認する商品情報
製品仕様
外観
基本形式
200E1
- ポジション数 2ポジション
- ポート数 2・3ポート
- 弁機能 常時閉（NC）および常時開（NO）
- 流量特性 音速コンダクタンスC（計算値） 1.7dm3/（s･bar）
- 流量特性 有効断面積［Cv値］ 8.5［0.47］mm2
- 使用圧力範囲 0～0.9MPa
- 保証耐圧力 1.35MPa
- 使用温度範囲（雰囲気および使用流体） 0～+50℃
- 耐衝撃 横方向 980.7m/s2 縦方向 588.4m/s2
200-4E1
- ポジション数 2ポジション
- ポート数 5ポート
- 弁機能 シングルソレノイド
- 流量特性 音速コンダクタンスC（計算値） 1.5dm3/（s･bar）
- 流量特性 有効断面積［Cv値］ 7.5［0.42］mm2
- 使用圧力範囲 0～0.9MPa
- 保証耐圧力 1.35MPa
- 使用温度範囲（雰囲気および使用流体） 0～+50℃
- 耐衝撃 横方向 980.7m/s2 縦方向 392.3m/s2
200-4E2
- ポジション数 2ポジション
- ポート数 5ポート
- 弁機能 シングルソレノイド
- 流量特性 音速コンダクタンスC（計算値） 1.5dm3/（s･bar）
- 流量特性 有効断面積［Cv値］ 7.5［0.42］mm2
- 使用圧力範囲 0.15～0.7MPa
- 保証耐圧力 1.05MPa
- 使用温度範囲（雰囲気および使用流体） 0～+50℃
- 耐衝撃 横方向 980.7m/s2 縦方向 294.2m/s2
203-4E2シリーズ
- ポジション数 3ポジション
- ポート数 5ポート
- 弁機能 クローズドセンタ（標準）、エキゾーストセンタ（13）、プレッシャセンタ（14、オプション）
- 流量特性 音速コンダクタンスC（計算値） 1.3dm3/（s･bar）
- 流量特性 有効断面積［Cv値］ 6.5［0.35］mm2
- 使用圧力範囲 0～0.7MPa
- 保証耐圧力 1.05MPa
- 使用温度範囲（雰囲気および使用流体） 0～+50℃
- 耐衝撃 横方向 980.7m/s2 縦方向 588.4m/s2
商品特長詳細
多様なニーズに応える、使い勝手の良い直動形電磁弁
シール方式は、供給圧力を弁シート部でバランスさせている圧力バランスポペット方式を採用。操作力が小さいため高頻度作動に適し、小形・大流量。
パッキンに無理な力をかけないオーバースプリング機構で、高い耐久性を発揮。
シングルソレノイド2・3・5ポート弁は、低圧から確実に作動し、低圧仕様アクチュエータの駆動・セレクタ弁・デバイダ弁として多機能性を発揮。
ACソレノイドには、フライホイルダイオードを標準装備し、ソレノイドの焼損やうなりを解消。
選定サポート情報

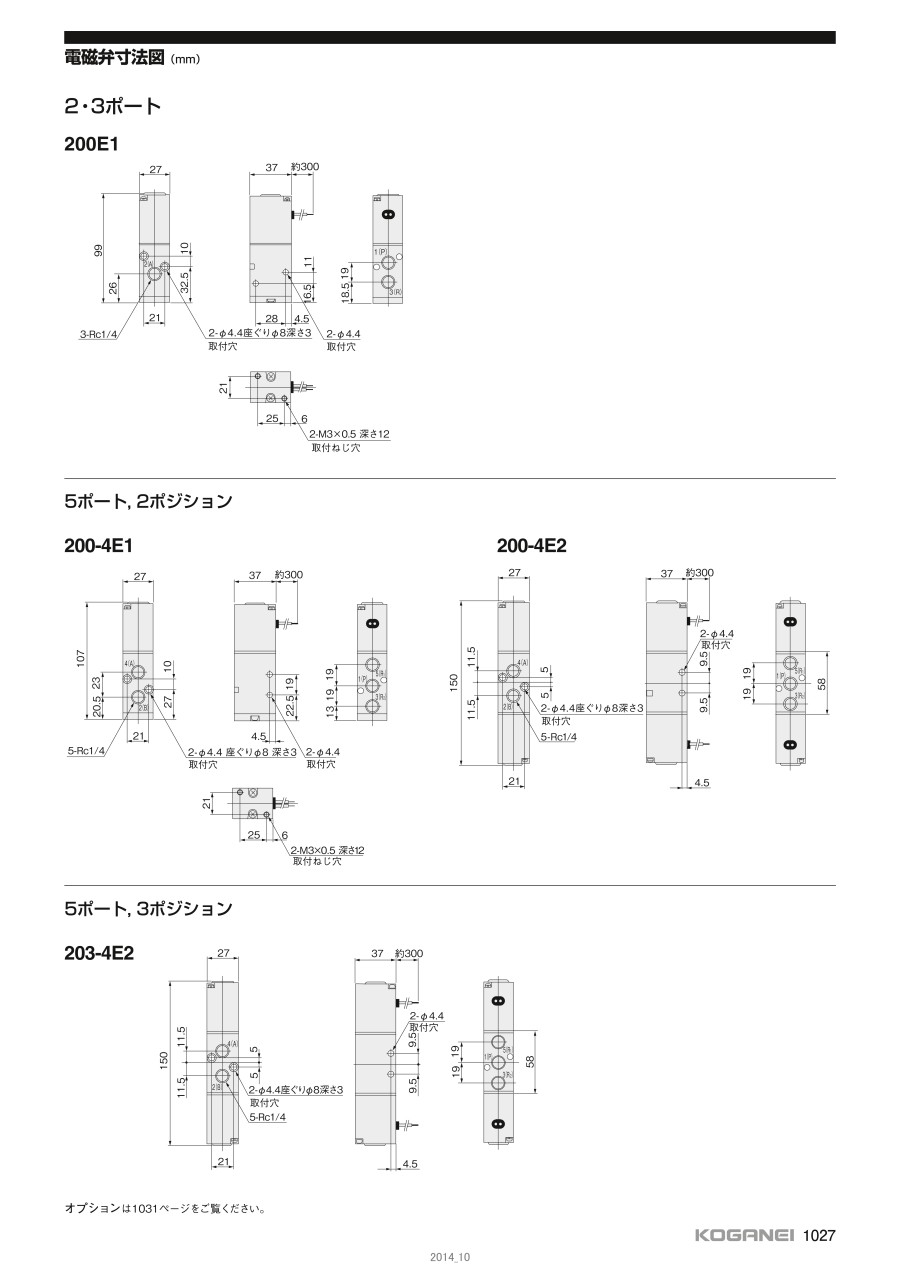

電磁弁型番詳細
注1 マニホールド専用は単体では使用不可。
注2 常時開（11）は2ポートの場合（200E1-2-11）のみ。3ポートの場合は3（R）ポートに供給し、1（P）ポートを排気することにより常時開（NO）の使用が可能。
注3 2ポートはプラグが添付されるため、使用前に取り付けること。
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
17,033円 ( 18,736円 ) | 3日目 |
15,106円 ( 16,617円 ) | 3日目 |
16,720円 ( 18,392円 ) | 3日目 |
15,637円 ( 17,201円 ) | 3日目 |
13,078円 ( 14,386円 ) | 3日目 |
13,853円 ( 15,238円 ) | 3日目 |
15,209円 ( 16,730円 ) | 3日目 |
15,416円 ( 16,958円 ) | 3日目 |
13,897円 ( 15,287円 ) | 3日目 |
13,742円 ( 15,116円 ) | 在庫品1日目当日出荷可能 |
13,742円 ( 15,116円 ) | 在庫品1日目当日出荷可能 |
14,891円 ( 16,380円 ) | 在庫品1日目当日出荷可能 |
14,205円 ( 15,626円 ) | 3日目 |
14,214円 ( 15,635円 ) | 3日目 |
14,399円 ( 15,839円 ) | 3日目 |
23,054円21,209円 ( 23,330円 ) | 19日目 |
20,506円18,865円 ( 20,752円 ) | 3日目 |
21,883円20,132円 ( 22,145円 ) | 19日目 |
22,058円 ( 24,264円 ) | 19日目 |
20,038円18,434円 ( 20,277円 ) | 19日目 |
21,562円19,837円 ( 21,821円 ) | 19日目 |
20,195円 ( 22,215円 ) | 在庫品1日目当日出荷可能 |
22,720円 ( 24,992円 ) | 在庫品1日目当日出荷可能 |
18,866円17,356円 ( 19,092円 ) | 10日目 |
19,915円18,321円 ( 20,153円 ) | 19日目 |
20,600円 ( 22,660円 ) | 19日目 |
19,566円18,000円 ( 19,800円 ) | 19日目 |
11,643円 ( 12,807円 ) | 3日目 |
11,630円 ( 12,793円 ) | 3日目 |
11,079円 ( 12,187円 ) | 3日目 |
9,663円 ( 10,629円 ) | 3日目 |
10,410円 ( 11,451円 ) | 3日目 |
10,545円 ( 11,600円 ) | 3日目 |
12,612円 ( 13,873円 ) | 3日目 |
13,040円 ( 14,344円 ) | 3日目 |
9,423円 ( 10,365円 ) | 3日目 |
10,122円 ( 11,134円 ) | 3日目 |
10,196円 ( 11,216円 ) | 3日目 |
10,886円 ( 11,975円 ) | 3日目 |
10,929円 ( 12,022円 ) | 3日目 |
11,282円 ( 12,410円 ) | 3日目 |
11,067円 ( 12,174円 ) | 3日目 |
11,630円 ( 12,793円 ) | 3日目 |
9,300円 ( 10,230円 ) | 在庫品1日目当日出荷可能 |
10,823円 ( 11,905円 ) | 在庫品1日目当日出荷可能 |
10,600円 ( 11,660円 ) | 在庫品1日目当日出荷可能 |
22,803円20,978円 ( 23,076円 ) | 3日目 |
27,907円25,116円 ( 27,628円 ) | 19日目 |
25,756円 ( 28,332円 ) | 19日目 |
26,040円23,436円 ( 25,780円 ) | 19日目 |
26,739円24,065円 ( 26,472円 ) | 19日目 |
24,668円22,201円 ( 24,421円 ) | 19日目 |
24,180円22,245円 ( 24,470円 ) | 19日目 |
25,714円23,142円 ( 25,456円 ) | 19日目 |
26,414円23,772円 ( 26,149円 ) | 19日目 |
24,879円22,391円 ( 24,630円 ) | 19日目 |
26,247円 ( 28,872円 ) | 在庫品1日目当日出荷可能 |
29,444円 ( 32,388円 ) | 在庫品1日目当日出荷可能 |
23,024円21,182円 ( 23,300円 ) | 19日目 |
24,548円22,584円 ( 24,842円 ) | 19日目 |
詳細情報
基本情報
Φ32～80（シリンダ径32～80mm）のエアシリンダを確実にコントロールする2・3・5ポート電磁弁。
【特長】
・熟成された内部構造と使い勝手により高い信頼性と耐久性を備える
・「確実作動」という使命に使いやすさとフレキシビリティで応える直動形電磁弁
・圧力バランスポペット方式を採用し、セレクタ弁、デバイダ弁など、多彩な機能を発揮
【用途】
・Φ32～80（シリンダ径32～80mm）のシリンダの駆動制御や低圧仕様のアクチュエータに最適
・あらゆる業界の空気圧機器や生産ラインに対応
