三木プーリ

無励磁作動形ブレーキ

カタログ

通常単価(税別): 9,997円～45,850円

税込単価: 10,997円～50,435円

通常出荷日：在庫品1日目～34日目一部当日出荷可能

非通電時に、スプリングの力によって作動する電磁ブレーキで、停電時の緊急制動、長時間の停止状態の保持、機...

よく一緒に見られています

三木プーリ

通常出荷日：在庫品1日目

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

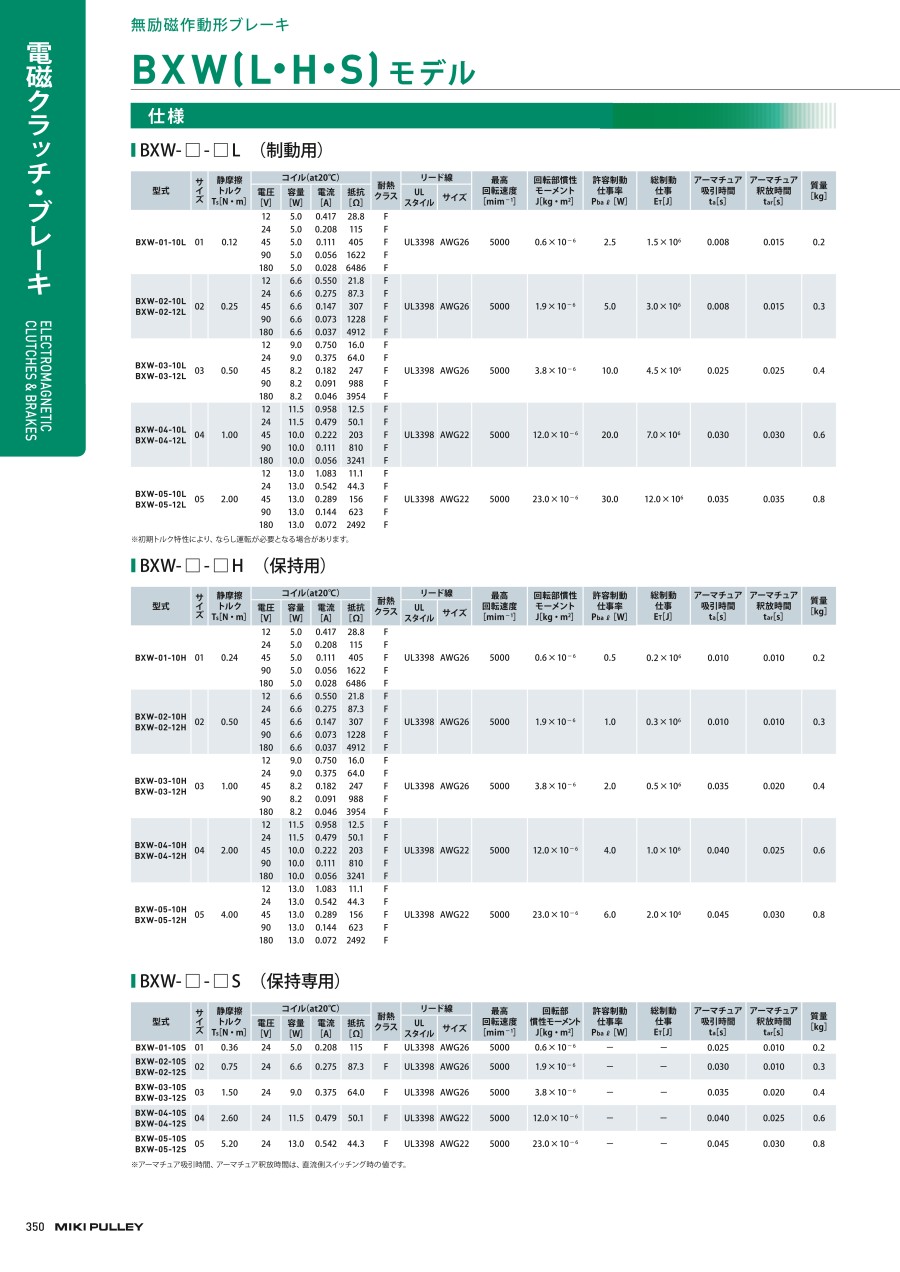

BXW（L・H・S）

構造

さまざまな用途で3タイプ
・制動用のL タイプ、保持用のHタイプ、保持専用のSタイプを同寸法でラインナップ。

2way 取り付け
・ステータ取り付け・プレート取り付けのどちらでも取り付けが可能なため、熱源となるステータの配置を選ぶことができます。

ブレーキタイプ	BXW（L）	BXW（H）	BXW（S）
ブレーキトルク［N・m］	0.12～ 2.00	0.24 ～ 4.00	0.36 ～ 5.20
使用可能温度［℃］	-10 ～+40	-10 ～+40	-10 ～+40
バックラッシ	極小	極小	極小

BXW- □ - □ L （制動用）仕様表

型番	サイズ	静摩擦トルク Ts［ N・m］	コイル（at20℃）				耐熱クラス	リード線
型番	サイズ	静摩擦トルク Ts［ N・m］	電圧［V］	容量［W］	電流［A］	抵抗［Ω］	耐熱クラス	UL スタイル	サイズ
BXW-01-10L	01	0.12	12	5.0	0.417	28.8	F	UL3398	AWG26
			24	5.0	0.208	115	F
			45	5.0	0.111	405	F
			90	5.0	0.056	1622	F
			180	5.0	0.028	6486	F
BXW-02-10L BXW-02-12L	02	0.25	12	6.6	0.550	21.8	F	UL3398	AWG26
			24	6.6	0.275	87.3	F
			45	6.6	0.147	307	F
			90	6.6	0.073	1228	F
			180	6.6	0.037	4912	F
BXW-03-10L BXW-03-12L	03	0.50	12	9.0	0.750	16.0	F	UL3398	AWG26
			24	9.0	0.375	64.0	F
			45	8.2	0.182	247	F
			90	8.2	0.091	988	F
			180	8.2	0.046	3954	F
BXW-04-10L BXW-04-12L	04	1.00	12	11.5	0.958	12.5	F	UL3398	AWG22
			24	11.5	0.479	50.1	F
			45	10.0	0.222	203	F
			90	10.0	0.111	810	F
			180	10.0	0.056	3241	F
BXW-05-10L BXW-05-12L	05	2.00	12	13.0	1.083	11.1	F	UL3398	AWG22
			24	13.0	0.542	44.3	F
			45	13.0	0.289	156	F
			90	13.0	0.144	623	F
			180	13.0	0.072	2492	F
型番	最高回転速度［mim^-1］	回転部慣性モーメント J［kg・m²］	許容制動仕事率 P_ba l［W］	総制動仕事 E_T［J］		アーマチュア吸引時間 t_a ［s］		アーマチュア釈放時間 t_ar［s］	質量［kg］
型番	最高回転速度［mim^-1］	回転部慣性モーメント J［kg・m²］	許容制動仕事率 P_ba l［W］	総制動仕事 E_T［J］		アーマチュア吸引時間 t_a ［s］		アーマチュア釈放時間 t_ar［s］	質量［kg］
BXW-01-10L	5000	0.6×10^-6	2.5	1.5×10⁶		0.008		0.015	0.2




BXW-02-10L BXW-02-12L	5000	1.9×10^-6	5.0	3.0×10⁶		0.008		0.015	0.3




BXW-03-10L BXW-03-12L	5000	3.8×10^-6	10.0	4.5×10⁶		0.025		0.025	0.4




BXW-04-10L BXW-04-12L	5000	12.0×10^-6	20.0	7.0×10⁶		0.030		0.030	0.6




BXW-05-10L BXW-05-12L	5000	23.0×10^-6	30.0	12.0×10⁶		0.035		0.035	0.8

BXW- □ - □ H （保持用）仕様表

型番	サイズ	静摩擦トルク T_s［ N・m］	コイル（at20℃）				耐熱クラス	リード線
型番	サイズ	静摩擦トルク T_s［ N・m］	電圧［V］	容量［W］	電流［A］	抵抗［Ω］	耐熱クラス	UL スタイル	サイズ
BXW-01-10H	01	0.24	12	5.0	0.417	28.8	F	UL3398	AWG26
			24	5.0	0.208	115	F
			45	5.0	0.111	405	F
			90	5.0	0.056	1622	F
			180	5.0	0.028	6486	F
BXW-02-10H BXW-02-12H	02	0.50	12	6.6	0.550	21.8	F	UL3398	AWG26
			24	6.6	0.275	87.3	F
			45	6.6	0.147	307	F
			90	6.6	0.073	1228	F
			180	6.6	0.037	4912	F
BXW-03-10H BXW-03-12H	03	1.00	12	9.0	0.750	16.0	F	UL3398	AWG26
			24	9.0	0.375	64.0	F
			45	8.2	0.182	247	F
			90	8.2	0.091	988	F
			180	8.2	0.046	3954	F
BXW-04-10H BXW-04-12H	04	2.00	12	11.5	0.958	12.5	F	UL3398	AWG22
			24	11.5	0.479	50.1	F
			45	10.0	0.222	203	F
			90	10.0	0.111	810	F
			180	10.0	0.056	3241	F
BXW-05-10H BXW-05-12H	05	4.00	12	13.0	1.083	11.1	F	UL3398	AWG22
			24	13.0	0.542	44.3	F
			45	13.0	0.289	156	F
			90	13.0	0.144	623	F
			180	13.0	0.072	2492	F
型番	最高回転速度［mim^-1］	回転部慣性モーメント J［kg・m²］	許容制動仕事率 P_bal［W］	総制動仕事 E_T［J］		アーマチュア吸引時間 t_a ［s］		アーマチュア釈放時間 t_ar［s］	質量［kg］
型番	最高回転速度［mim^-1］	回転部慣性モーメント J［kg・m²］	許容制動仕事率 P_bal［W］	総制動仕事 E_T［J］		アーマチュア吸引時間 t_a ［s］		アーマチュア釈放時間 t_ar［s］	質量［kg］
BXW-01-10H	5000	0.6×10^-6	0.5	0.2×10⁶		0.010		0.010	0.2




BXW-02-10H BXW-02-12H	5000	1.9×10^-6	1.0	0.3×10⁶		0.010		0.010	0.3




BXW-03-10H BXW-03-12H	5000	3.8×10^-6	2.0	0.5×10⁶		0.035		0.020	0.4




BXW-04-10H BXW-04-12H	5000	12.0×10^-6	4.0	1.0×10⁶		0.040		0.025	0.6




BXW-05-10H BXW-05-12H	5000	23.0×10^-6	6.0	2.0×10⁶		0.045		0.030	0.8

BXW- □ - □ S （保持専用）仕様表

型番	サイズ	静摩擦トルク T_s［ N・m］	コイル（at20℃）				耐熱クラス	リード線
型番	サイズ	静摩擦トルク T_s［ N・m］	電圧［V］	容量［W］	電流［A］	抵抗［Ω］	耐熱クラス	UL スタイル	サイズ
BXW-01-10S	01	0.36	24	5.0	0.208	115	F	UL3398	AWG26
BXW-02-10S BXW-02-12S	02	0.75	24	6.6	0.275	87.3	F	UL3398	AWG26
BXW-03-10S BXW-03-12S	03	1.50	24	9.0	0.375	64.0	F	UL3398	AWG26
BXW-04-10S BXW-04-12S	04	2.60	24	11.5	0.479	50.1	F	UL3398	AWG22
BXW-05-10S BXW-05-12S	05	5.20	24	13.0	0.542	44.3	F	UL3398	AWG22
型番	最高回転速度［mim^-1］	回転部慣性モーメント J［kg・m²］	許容制動仕事率 P_bal［W］	総制動仕事 E_T［J］		アーマチュア吸引時間 t_a ［s］		アーマチュア釈放時間 t_ar［s］	質量［kg］
型番	最高回転速度［mim^-1］	回転部慣性モーメント J［kg・m²］	許容制動仕事率 P_bal［W］	総制動仕事 E_T［J］		アーマチュア吸引時間 t_a ［s］		アーマチュア釈放時間 t_ar［s］	質量［kg］
BXW-01-10S	5000	0.6×10^-6	-	-		0.025		0.010	0.2
BXW-02-10S BXW-02-12S	5000	1.9×10^-6	-	-		0.030		0.010	0.3
BXW-03-10S BXW-03-12S	5000	3.8×10^-6	-	-		0.035		0.020	0.4
BXW-04-10S BXW-04-12S	5000	12.0×10^-6	-	-		0.040		0.025	0.6
BXW-05-10S BXW-05-12S	5000	23.0×10^-6	-	-		0.045		0.030	0.8

※アーマチュア吸引時間、アーマチュア釈放時間は、直流側スイッチング時の値です。

BXR

構造

超薄型
・弊社従来比2/3の超薄型設計。

低慣性ロータ
・十分な強度を確保した上で、軽量化を実現。

バックラッシ極小
・スプラインハブタイプのバックラッシは0.2°～0.5°。

ブレーキトルク［N・m］	5～55
使用可能温度［℃］	-10 ～+ 40
バックラッシ	極小

BXR-□-10 仕様表

型番	サイズ	静摩擦トルク T_s［ N・m］	コイル（at20℃）				耐熱クラス	リード線
型番	サイズ	静摩擦トルク T_s［ N・m］	電圧［V］	容量［W］	電流［A］	抵抗［Ω］	耐熱クラス	UL スタイル	サイズ
BXR-06-10-005	06	5	24	17.6	0.73	32.7	F	UL1333	AWG20
BXR-08-10-012	08	12	24	19.4	0.81	29.7	F	UL1333	AWG20
BXR-10-10-016	10	16	24	21.5	0.90	26.8	F	UL1333	AWG20
BXR-12-10-030	12	30	24	23.7	0.99	24.3	F	UL1333	AWG20
BXR-14-10-038	14	38	24	31.0	1.29	18.6	F	UL1333	AWG20
BXR-16-10-055	16	55	24	19.0	0.79	30.3	F	UL1333	AWG20
型番	最高回転速度［mim^-1］	回転部慣性モーメント J［kg・m²］	許容制動仕事率 P_bal［W］	総制動仕事 E_T［J］		アーマチュア吸引時間 t_a［s］	アーマチュア釈放時間 t_ar［s］	バックラッシ［°］	質量［kg］
型番	最高回転速度［mim^-1］	回転部慣性モーメント J［kg・m²］	許容制動仕事率 P_bal［W］	総制動仕事 E_T［J］		アーマチュア吸引時間 t_a［s］	アーマチュア釈放時間 t_ar［s］	バックラッシ［°］	質量［kg］
BXR-06-10-005	5000	2.35×10-5	500	2.0×10⁵		0.050	0.020	1.2	0.9
BXR-08-10-012	5000	3.45×10-5	800	2.0×10⁵		0.080	0.020	1.2	1.2
BXR-10-10-016	5000	1.12×10-4	1500	2.2×10⁶		0.110	0.050	0.9	1.3
BXR-12-10-030	5000	1.88×10-4	1500	2.5×10⁶		0.120	0.030	0.8	2.3
BXR-14-10-038	3600	4.22×10-4	1800	3.0×10⁶		0.120	0.030	0.5	3.0
BXR-16-10-055	3600	7.10×10-4	2000	3.0×10⁶		0.220	0.100	0.5	3.6

※アーマチュア吸引時間、アーマチュア釈放時間は、直流側スイッチング時の値です。
※バックラッシは「ロータ・ロータハブ間」の値です。

BXL

構造

低騒音
・制動時の耳障りな高周波摩擦音を低減。微振動音・アーマチュア吸引音対策品もご用意できます。

安定制動
・トルク変動が小さく、異常時にも瞬時に負荷を制動します。

ブレーキトルク［N・m］	2 ～ 22
使用可能温度［℃］	-10 ～+ 40
バックラッシ	極小

BXLモデル仕様表

型番	サイズ	静摩擦トルク T_s［ N・m］	コイル（at20℃）				耐熱クラス	リード線
型番	サイズ	静摩擦トルク T_s［ N・m］	電圧［V］	容量［W］	電流［A］	抵抗［Ω］	耐熱クラス	UL スタイル	サイズ
BXL-06-10	06	2	DC24	15	0.63	38.4	F	UL3398	AWG22
			DC45	12	0.27	169	F
			DC90	12	0.13	677	F
BXL-08-10	08	4	DC24	22.5	0.94	25.6	F	UL3398	AWG18
			DC45	19	0.41	110	F
			DC90	19	0.21	440	F
BXL-10-10	10	8	DC24	28	1.14	21.1	F	UL3398	AWG18
			DC45	25	0.54	83.0	F
			DC90	25	0.27	331	F
BXL-12-10	12	16	DC24	35	1.46	16.2	F	UL3398	AWG18
BXL-12-10	12	16	DC90	30	0.33	271	F	UL3398	AWG18
BXL-16-10	16	22	DC24	39	1.64	14.6	F	UL3398	AWG18
BXL-16-10	16	22	DC90	39	0.43	207	F	UL3398	AWG18
型番	最高回転速度［mim^-1］	回転部慣性モーメント J［kg・m²］	許容制動仕事率 P_bal［W］	総制動仕事 E_T［J］		アーマチュア吸引時間 t_a［s］		アーマチュア釈放時間 t_ar［s］	質量［kg］
型番	最高回転速度［mim^-1］	回転部慣性モーメント J［kg・m²］	許容制動仕事率 P_bal［W］	総制動仕事 E_T［J］		アーマチュア吸引時間 t_a［s］		アーマチュア釈放時間 t_ar［s］	質量［kg］
BXL-06-10	5000	3.75×10^-5	58.3	2.0×10⁷		0.035		0.020	0.9
BXL-08-10	5000	6.25×10^-5	91.7	3.5×10⁷		0.040		0.020	1.3
BXL-10-10	4000	13.75×10^-5	108.3	6.2×10⁷		0.050		0.025	2.3
BXL-12-10	3600	33.75×10^-5	133.3	9.0×10⁷		0.070		0.030	3.4
BXL-16-10	3000	7.35×10^-4	183.3	11.4×10⁷		0.100		0.035	5.4

※アーマチュア吸引時間、アーマチュア釈放時間は、直流側スイッチング時の値です。
※交流側スイッチング（半波整流）時のアーマチュア吸引時間、アーマチュア釈放時間は、動作特性をご参照ください。

BXH

構造

保持用
・保持用途に十分なトルクを確保しながら、非常制動用としても使用可能です。

高トルク
・BXLと同寸法で2 倍のトルクを発揮します。

ブレーキトルク［N・m］	4～44
使用可能温度［℃］	-10 ～+ 40
バックラッシ	極小

BXHモデル仕様表

型番	サイズ	静摩擦トルク T_s［ N・m］	コイル（at20℃）				耐熱クラス	リード線
型番	サイズ	静摩擦トルク T_s［ N・m］	電圧［V］	容量［W］	電流［A］	抵抗［Ω］	耐熱クラス	UL スタイル	サイズ
BXH-06-10	06	4	DC24	15	0.63	38.4	F	UL3398	AWG22
			DC45	12	0.27	169	F
			DC90	12	0.13	677	F
BXH-08-10	08	8	DC24	22.5	0.94	25.6	F	UL3398	AWG18
			DC45	19	0.41	110	F
			DC90	19	0.21	440	F
BXH-10-10	10	16	DC24	28	1.14	21.1	F	UL3398	AWG18
			DC45	25	0.54	83	F
			DC90	25	0.27	331	F
BXH-12-10	12	32	DC24	35	1.46	16.2	F	UL3398	AWG18
BXH-12-10	12	32	DC90	30	0.33	271	F	UL3398	AWG18
BXH-16-10	16	44	DC24	39	1.64	14.6	F	UL3398	AWG18
BXH-16-10	16	44	DC90	39	0.43	207	F	UL3398	AWG18
型番	最高回転速度［mim^-1］	回転部慣性モーメント J［kg・m²］	許容制動仕事率 P_bal［W］	総制動仕事 E_T［J］		アーマチュア吸引時間 t_a［s］		アーマチュア釈放時間 t_ar［s］	質量［kg］
型番	最高回転速度［mim^-1］	回転部慣性モーメント J［kg・m²］	許容制動仕事率 P_bal［W］	総制動仕事 E_T［J］		アーマチュア吸引時間 t_a［s］		アーマチュア釈放時間 t_ar［s］	質量［kg］
BXH-06-10	5000	3.25×10^-5	700	2.0×10⁶		0.040		0.020	0.9
BXH-08-10	5000	5.75×10^-5	1100	3.5×10⁶		0.045		0.020	1.3
BXH-10-10	4000	1.30×10^-4	1300	6.2×10⁶		0.070		0.025	2.3
BXH-12-10	3600	3.20×10^-4	1600	9.0×10⁶		0.090		0.025	3.4
BXH-16-10	3000	6.93×10^-4	2200	11.4×10⁶		0.125		0.030	5.4

458

構造

トルク調整機能付き
・トルク調整リングを回すことにより、トルクを広範囲に調整できます。

低騒音
・独自の特殊アーマチュア採用により、制動時の耳障りな高周波摩擦音を低減しました。

ブレーキトルク［N・m］	4～400
使用可能温度［℃］	-10 ～+ 40
バックラッシ	極小

458モデル仕様表

型番	サイズ	静摩擦トルク T_s［ N・m］	コイル（at20℃）				耐熱クラス
型番	サイズ	静摩擦トルク T_s［ N・m］	電圧［V］	容量［W］	電流［A］	抵抗［Ω］	耐熱クラス
458-06	06	4	24	20	0.83	28.8	F
			96	20	0.21	461	F
			190	20	0.11	1805	F
458-08	08	8	24	25	1.04	23.0	F
			96	25	0.26	368	F
			190	25	0.13	1444	F
458-10	10	16	24	30	1.25	19.2	F
			96	31	0.32	297	F
			190	30	0.16	1203	F
458-12	12	32	24	40	1.67	14.4	F
			96	40	0.42	230	F
			190	40	0.21	903	F
458-14	14	60	24	50	2.09	11.5	F
			96	50	0.52	184	F
			190	50	0.26	722	F
458-16	16	80	24	55	2.29	10.5	F
			96	55	0.57	168	F
			190	60	0.32	602	F
458-18	18	150	24	85	3.57	6.8	F
			96	85	0.89	108	F
			190	85	0.45	425	F
458-20	20	260	24	100	4.14	5.8	F
			96	100	1.04	92	F
			190	110	0.58	328	F
458-25	25	400	24	110	4.62	5.2	F
			96	110	1.14	84	F
			190	110	0.58	328	F
型番	最高回転速度［mim^-1］	回転部慣性モーメント J［kg・m²］	許容制動仕事率 P_bal［W］	総制動仕事 E_T［J］	アーマチュア吸引時間 t_a［s］	アーマチュア釈放時間 t_ar［s］	質量［kg］
型番	最高回転速度［mim^-1］	回転部慣性モーメント J［kg・m²］	許容制動仕事率 P_bal［W］	総制動仕事 E_T［J］	アーマチュア吸引時間 t_a［s］	アーマチュア釈放時間 t_ar［s］	質量［kg］
458-06	3000	1.5×10^-5	66	3.4×10⁷	0.045	0.015	1
458-08	3000	6.1×10^-5	104	6.3×10⁷	0.057	0.015	1.4
458-10	3000	2.0×10^-4	133	7.9×10⁷	0.076	0.028	2.5
458-12	3000	4.5×10^-4	200	2.1×10⁸	0.115	0.028	4
458-14	3000	6.3×10^-4	233	2.3×10⁸	0.210	0.017	5.6
458-16	3000	1.5×10^-3	270	2.9×10⁸	0.220	0.027	8.4
458-18	1500	2.9×10^-3	333	4.6×10⁸	0.270	0.033	12.6
458-20	1500	7.3×10^-3	422	7.0×10⁸	0.340	0.065	19.5
458-25	1500	2.0×10^-2	500	1.1×10⁹	0.390	0.110	31

※アーマチュア吸引時間、アーマチュア釈放時間は、直流側スイッチング時の値です。
※質量は、ステータセット（付属品番号：10）の値となります。付属品によって質量が異なりますのでお問い合わせください。

457

構造

制動・保持用
・小型・軽量の制動・保持用ブレーキです。

ステータ外付け
・コイルから発生する熱の影響を与えにくいステータ外付け方式を採用しています。

ブレーキトルク［N・m］	4～80
使用可能温度［℃］	-10 ～+ 40
バックラッシ	極小

457モデル仕様表

型番	サイズ	静摩擦トルク T_s［ N・m］	コイル（at20℃）				耐熱クラス
型番	サイズ	静摩擦トルク T_s［ N・m］	電圧［V］	容量［W］	電流［A］	抵抗［Ω］	耐熱クラス
457-06-13	06	4	24	20	0.83	28.8	F
457-08-13	08	8	24	28	1.17	20.6	F
457-10-13	10	16	24	30	1.25	19.2	F
457-12-13	12	32	24	40	1.67	14.4	F
457-14-13	14	60	24	50	2.08	11.5	F
457-16-13	16	80	24	55	2.29	10.5	F
型番	最高回転速度［mim^-1］	回転部慣性モーメント J［kg・m²］	許容制動仕事率 P_bal［W］	総制動仕事 E_T［J］	アーマチュア吸引時間 t_a［s］	アーマチュア釈放時間 t_ar［s］	質量［kg］
型番	最高回転速度［mim^-1］	回転部慣性モーメント J［kg・m²］	許容制動仕事率 P_bal［W］	総制動仕事 E_T［J］	アーマチュア吸引時間 t_a［s］	アーマチュア釈放時間 t_ar［s］	質量［kg］
457-06-13	3000	1.3×10^-5	66	3.4×10⁶	0.037	0.029	1.1
457-08-13	3000	4.5×10^-5	104	6.3×10⁶	0.042	0.060	1.9
457-10-13	3000	2.0×10^-4	133	1.1×10⁷	0.100	0.035	3.8
457-12-13	3000	4.5×10^-4	200	2.1×10⁷	0.135	0.045	5.7
457-14-13	3000	6.3×10^-4	233	2.3×10⁷	0.240	0.050	8.6
457-16-13	3000	15.0×10^-4	270	3.9×10⁷	0.275	0.071	12

※アーマチュア吸引時間、アーマチュア釈放時間は、直流側スイッチング時の値です。

型番リスト

表示件数

型番

BXH-10-10G 24V 19DIN

BXH-16-10G 90V 28DIN

BXR-08-10-012-24V-20DIN

BXW-03-10H-24V-8

BXW-04-10H-24V-10

定格トルク（範囲）

(N・m)

最高使用回転数

(rpm)

無励磁作動種類

構造

特徴

定格トルク

(N・m)

ロータ穴径

ロータ穴キー規格

電圧(直流)

(V)

無励磁ブレーキ解放レバー

オプション記号

付属品(取付けフランジ)

付属品(手動解放レバー)

付属品(ダストカバー)

RoHS?

最小発注数量

0.1～30	4000	保持	-	-	16	19	新JIS規格対応	24	なし	-	なし	なし	なし	10	1個
30.1～60	3000	保持	-	-	44	28	新JIS規格対応	90	なし	-	なし	なし	なし	10	1個
0.1～30	5000	保持	薄型	-	12	20	新JIS規格対応	24	なし	-	なし	なし	なし	10	1個
0.1～30	5000	保持	コンパクト	-	1	8	-	24	なし	-	なし	なし	なし	10	1個
0.1～30	5000	保持	コンパクト	-	2	10	-	24	なし	-	なし	なし	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

29,587円 ( 32,546円 )	在庫品1日目当日出荷可能
45,850円 ( 50,435円 )	34日目
18,027円 ( 19,830円 )	在庫品1日目当日出荷可能
9,997円 ( 10,997円 )	在庫品1日目当日出荷可能
10,787円 ( 11,866円 )	13日目

詳細情報

基本情報

基本情報

非通電時に、スプリングの力によって作動する電磁ブレーキで、停電時の緊急制動、長時間の停止状態の保持、機械の惰走防止などにすぐれた性能を発揮します。

【特長】
＜457モデル：制動用（受注生産）＞
・小型・軽量の制動専用ブレーキです。
・コイルから発生する熱の影響を与えにくいステータ外付け方式を採用しています。
＜458モデル：制動・保持両用＞
・長寿命でしかも高トルク、制動、保持の両用に最適なブレーキです。
・独自の特殊アーマチュアの採用により、制動時の耳障りな高周波摩擦音を低減。
・トルク調整リングを回すことにより、制動トルクを広範囲に調整できます。
・二重制動構造になっているため、最低トルクは確保できます。
・制動、保持状態でも、手動解放レバーを引くことにより、ブレーキ力を解除できます。
・ゴム製のダストカバーを付けることによって、悪環境下でも使用することができます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

無励磁作動形ブレーキのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品無励磁作動形ブレーキ	トルクリミターブシュ付き	カムクラッチ MZシリーズ	トルクリミターブッシュ無し	トルクキーパー軸穴加工無し	カムクラッチ BBシリーズ内輪キー溝付タイプ
メーカー	三木プーリ	ツバキＥ＆Ｍ	ツバキＥ＆Ｍ	ツバキＥ＆Ｍ	ツバキＥ＆Ｍ	ツバキＥ＆Ｍ
通常価格	9,997円-	10,167円 -	71,353円 -	10,716円 -	32,611円 -	7,502円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	4日目〜	在庫品1日目〜	在庫品1日目〜	4日目〜
種類	ブレーキ	リミッタ	クラッチ	リミッタ	クラッチ・ブレーキユニット	クラッチ
伝達種類	無励磁作動	機械	機械	機械	機械	機械
使用環境	乾式	乾式	乾式	乾式	乾式	乾式
使用動力	汎用	汎用	汎用	汎用	汎用	汎用
作動方式	スプリング	スプリング	パーマネント	スプリング	スプリング	パーマネント
