FBN80B フィニッシュドボアスプロケット

Name: FBN80B フィニッシュドボアスプロケット
Brand: 片山チエン
SKU: 221000015663
Rating: 5 (3 reviews)

カタログ

通常単価(税別): 2,120円～21,083円

税込単価: 2,332円～23,191円

通常出荷日：在庫品1日目～8日目一部当日出荷可能

軸穴H7公差、新JIS規格の平行キー並級、メートル並目ネジ加工を施した軸穴完成品のスプロケット。【特長...

詳細を確認

55.0

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

よく一緒に見られています

片山チエン

標準スプロケット80B形

通常価格(税別)： 1,249円 (税込価格：1,374円)

通常出荷日：在庫品1日目

よく一緒に見られています

片山チエン

FBN60B フィニッシュドボアスプロケット

通常価格(税別)： 1,351円 (税込価格：1,486円)

通常出荷日：在庫品1日目

未確定：候補が180型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

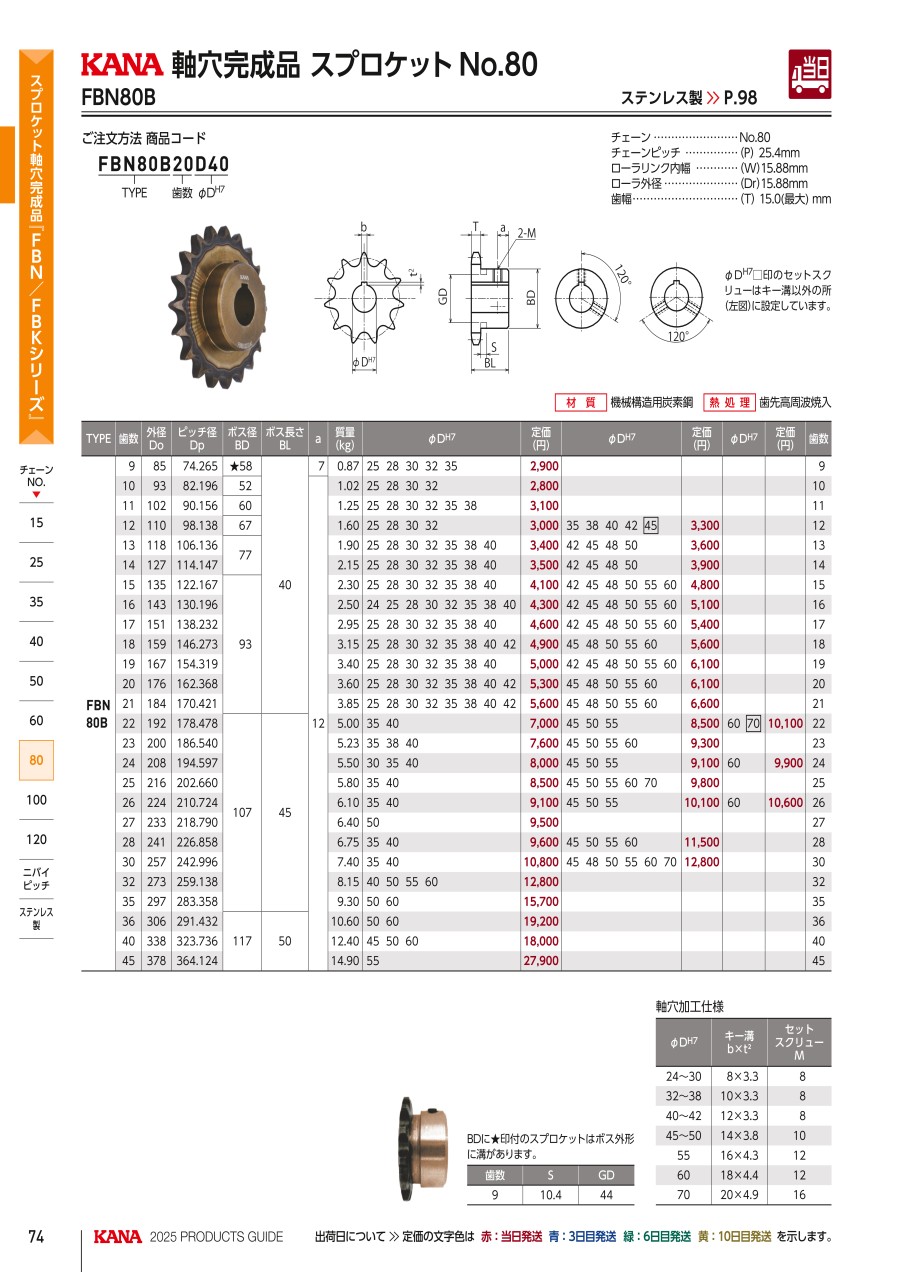

カタログ

商品情報

外形図

規格表

チェーン：No.80
チェーンピッチ：（P）25.4mm
ローラリンク内幅：（W）15.88mm
ローラ外径：（Dr）15.88mm
歯幅：（T）15.0（最大）mm

型番	歯数	外径 Do	ピッチ径 Dp	ボス径 BD	ボス長さ BL	a	重量kg	φD^H7	φD^H7	歯数
FBN 80B	9	85	74.27	★58	40	7	0.87	25 28 30 32 35	-	9
	10	93	82.19	52	40	12	1.02	25 28 30 32	-	10
	11	102	90.16	60	40	12	1.25	25 28 30 32 35 38	-	11
	12	110	98.14	67	40	12	1.60	25 28 30 32	35 38 40 42 45	12
	13	118	106.14	77	40	12	1.90	25 28 30 32 35 38 40	42 45 48 50	13
	14	127	114.15	77	40	12	2.15	25 28 30 32 35 38 40	42 45 48 50	14
	15	135	122.17	93	40	12	2.30	25 28 30 32 35 38 40	42 45 48 50 55 60	15
	16	143	130.20	93	40	12	2.50	24 25 28 30 32 35 38 40	42 45 48 50 55 60	16
	17	151	138.23	93	40	12	2.95	25 28 30 32 35 38 40	45 48 50 55 60	17
	18	159	146.27	93	40	12	3.15	25 28 30 32 35 38 40	45 48 50 55 60	18
	19	167	154.32	93	40	12	3.40	25 28 30 32 35 38 40	45 48 50 55 60	19
	20	176	162.37	93	40	12	3.60	25 28 30 32 35 38 40 42	45 48 50 55 60	20
	21	184	170.42	93	40	12	3.85	25 28 30 32 35 38 40 42	45 50 55 60	21
	22	192	178.48	107	45	12	5.00	35 40	45 50 55 60	22
	23	200	186.54	107	45	12	5.23	35 40	45 50 55 60	23
	24	208	194.6	107	45	12	5.50	35 40	45 50 55 60	24
	25	216	202.66	107	45	12	5.80	35 40	45 50 55 60	25
	26	224	210.72	107	45	12	6.10	35 40	45 50 55 60	26
	28	241	226.86	107	45	12	6.75	35 40	45 50 55 60	28
	30	257	243.00	107	45	12	7.40	35 40	45 50 55 60	30
	36	306	291.43	117	50	12	10.60	60	-	36

BDに★印付のスプロケットはボス外形に溝があります。

歯数	S	GD
9	10.4	44

製品仕様

φD^H7□印のセットスクリュウはキー溝以外の所（上図）に設定しています。

φD^H7	キー溝 b×t²	セットスクリュウM
22	6×2.8	6
24～30	8×3.3	8
32～38	10×3.3	8
40～42	12×3.3	8
45～50	14×3.8	10
55	16×4.3	12
60	18×4.4	12

型番リスト

表示件数

型番

歯数

(T)

軸穴径ｄ

(mm)

キー溝巾 b

(mm)

キー溝深さ t2

(mm)

最小発注数量

9	25	8	3.3	1個
9	28	8	3.3	1個
9	30	8	3.3	1個
9	32	10	3.3	1個
9	35	10	3.3	1個
10	25	8	3.3	1個
10	28	8	3.3	1個
10	30	8	3.3	1個
10	32	10	3.3	1個
11	25	8	3.3	1個
11	28	8	3.3	1個
11	30	8	3.3	1個
11	32	10	3.3	1個
11	35	10	3.3	1個
11	38	10	3.3	1個
12	25	8	3.3	1個
12	28	8	3.3	1個
12	30	8	3.3	1個
12	32	10	3.3	1個
12	35	10	3.3	1個
12	38	10	3.3	1個
12	40	12	3.3	1個
12	42	12	3.3	1個
12	45	14	3.8	1個
13	25	8	3.3	1個
13	28	8	3.3	1個
13	30	8	3.3	1個
13	32	10	3.3	1個
13	35	10	3.3	1個
13	38	10	3.3	1個
13	40	12	3.3	1個
13	42	12	3.3	1個
13	45	14	3.8	1個
13	48	14	3.8	1個
13	50	14	3.8	1個
14	25	8	3.3	1個
14	28	8	3.3	1個
14	30	8	3.3	1個
14	32	10	3.3	1個
14	35	10	3.3	1個
14	38	10	3.3	1個
14	40	12	3.3	1個
14	42	12	3.3	1個
14	45	14	3.8	1個
14	48	14	3.8	1個
14	50	14	3.8	1個
15	25	8	3.3	1個
15	28	8	3.3	1個
15	30	8	3.3	1個
15	32	10	3.3	1個
15	35	10	3.3	1個
15	38	10	3.3	1個
15	40	12	3.3	1個
15	42	12	3.3	1個
15	45	14	3.8	1個
15	48	14	3.8	1個
15	50	14	3.8	1個
15	55	16	4.3	1個
15	60	18	4.4	1個
16	24	8	3.3	1個

通常単価(税別) (税込単価)	通常出荷日

2,468円 ( 2,715円 )	6日目
2,181円 ( 2,399円 )	6日目
2,506円 ( 2,757円 )	6日目
2,516円 ( 2,768円 )	6日目
2,526円 ( 2,779円 )	6日目
2,340円 ( 2,574円 )	6日目
2,120円 ( 2,332円 )	6日目
2,375円 ( 2,613円 )	6日目
2,706円 ( 2,977円 )	4日目
2,219円 ( 2,441円 )	6日目
2,226円 ( 2,449円 )	6日目
2,669円 ( 2,936円 )	4日目
2,964円 ( 3,260円 )	6日目
2,952円 ( 3,247円 )	6日目
2,467円 ( 2,714円 )	6日目
2,667円 ( 2,934円 )	6日目
2,662円 ( 2,928円 )	6日目
2,703円 ( 2,973円 )	6日目
2,644円 ( 2,908円 )	4日目
3,052円 ( 3,357円 )	在庫品1日目当日出荷可能
3,048円 ( 3,353円 )	在庫品1日目当日出荷可能
3,048円 ( 3,353円 )	6日目
2,490円 ( 2,739円 )	6日目
2,760円 ( 3,036円 )	4日目
2,847円 ( 3,132円 )	6日目
2,786円 ( 3,065円 )	6日目
3,008円 ( 3,309円 )	在庫品1日目当日出荷可能
3,180円 ( 3,498円 )	在庫品1日目当日出荷可能
2,895円 ( 3,185円 )	6日目
3,040円 ( 3,344円 )	在庫品1日目当日出荷可能
3,185円 ( 3,504円 )	在庫品1日目当日出荷可能
3,276円 ( 3,604円 )	4日目
3,497円 ( 3,847円 )	6日目
3,589円 ( 3,948円 )	4日目
3,176円 ( 3,494円 )	4日目
2,573円 ( 2,830円 )	6日目
2,574円 ( 2,831円 )	6日目
2,451円 ( 2,696円 )	6日目
3,174円 ( 3,491円 )	在庫品1日目当日出荷可能
3,435円 ( 3,779円 )	在庫品1日目当日出荷可能
3,308円 ( 3,639円 )	5日目
3,183円 ( 3,501円 )	在庫品1日目当日出荷可能
2,834円 ( 3,117円 )	6日目
3,224円 ( 3,546円 )	4日目
3,461円 ( 3,807円 )	6日目
3,288円 ( 3,617円 )	在庫品1日目当日出荷可能
2,995円 ( 3,295円 )	6日目
3,380円 ( 3,718円 )	6日目
3,290円 ( 3,619円 )	4日目
3,530円 ( 3,883円 )	6日目
3,530円 ( 3,883円 )	在庫品1日目当日出荷可能
3,694円 ( 4,063円 )	在庫品1日目当日出荷可能
3,975円 ( 4,373円 )	在庫品1日目当日出荷可能
3,765円 ( 4,142円 )	4日目
3,508円 ( 3,859円 )	4日目
4,132円 ( 4,545円 )	在庫品1日目当日出荷可能
4,351円 ( 4,786円 )	在庫品1日目当日出荷可能
5,042円 ( 5,546円 )	5日目
4,143円 ( 4,557円 )	6日目
2,816円 ( 3,098円 )	6日目

基本情報

基本情報

軸穴H7公差、新JIS規格の平行キー並級、メートル並目ネジ加工を施した軸穴完成品のスプロケット。
【特長】
・標準チェーン80用
・機械構造用炭素鋼
・歯先高周波焼入れ
【用途】
・モーター、発動機の動力伝達・車輪駆動
・コンベヤ、エレベーター、フォークリフト昇降

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
チェーン
ローラーチェーンです。ミスミ品にて適合するチェーンを指定寸からお選びいただけます。
ミスミ
メカロックスタンダードタイプ
メカロックスタンダードタイプです。サイズ及び材質・表面処理のバリエーションが豊富でセンタリング機能があります。
ミスミ
平行キー
平行キーです。固定寸選択タイプとフリー指定タイプを両方ご用意しました。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

FBN80B フィニッシュドボアスプロケットのレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

燃料の自動投入装置に使用

満足度：5.02021/12/26

商品自体はしっかりと使いやすい。安定した商品でリピートで購入しています。

0人が参考にしています。

搬送ローラー駆動用

満足度：5.02019/11/07

チェーン駆動設備で使用。従来は、選定後、商社から見積もりを取り発注していて、リードタイムが長く手数がかかった。VONAで...もっと読む

0人が参考にしています。

設備交換用

満足度：5.02018/07/30

短納期にて入手でき、追加工も必要ないので直ぐに使えて満足しています。品質も問題ありません。

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q寿命はどのくらいですか？

使用環境によって様々です。歯面高周波焼入れスプロケットについては、焼入れ層が無くなったところを摩耗限度とします。

Q歯先焼入れにはどんな効果がありますか？

高周波焼入れで表面硬度を上げます。耐摩耗性、強度の向上があり、回転数が高い場合や歯数が少なく、巻き付け角が少ない場合など、単位時間当たりチェーンとの当たり回数が多い場合に有効です。
