無接点センサスイッチ CS9Hシリーズ
- 通常単価(税別)
- 3,343円
- 税込単価
- 3,677円
エアシリンダに最適な無接点センサスイッチ三線式。【特長】・対応シリンダ：ジグシリンダJシリーズ、スライ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください

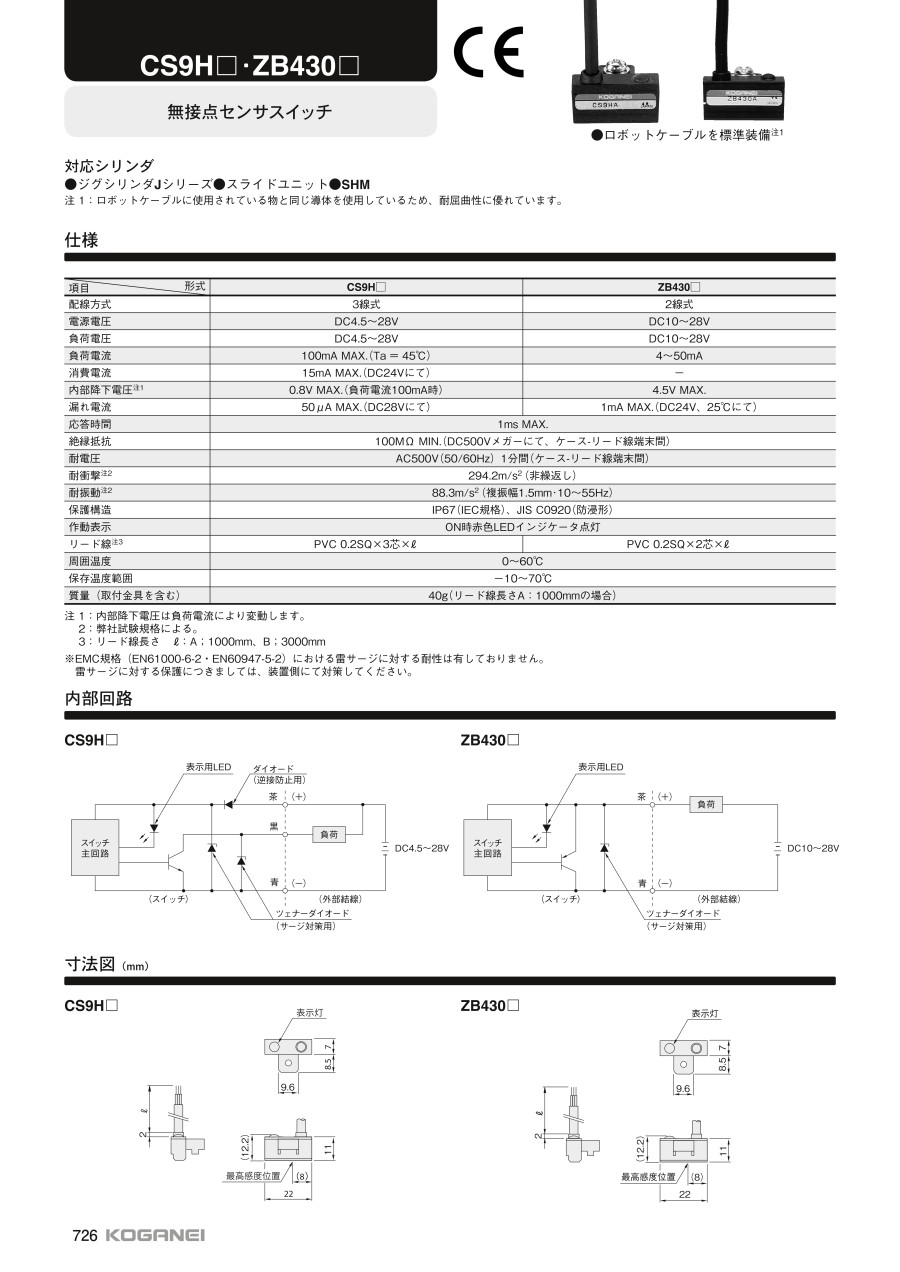

CS9HAの仕様・寸法情報
商品情報
外形図
寸法図
製品仕様
内部回路
| 項目 | 形式 |
|---|---|
| CS9H□ | |
| 配線方式 | 3線式 |
| 電源電圧 | DC4.5～28V |
| 負荷電圧 | DC4.5～28V |
| 負荷電流 | 100mA MAX.（Ta=45℃） |
| 消費電流 | 15mA MAX.（DC24Vにて） |
| 内部降下電圧注1 | 0.8V MAX.（負荷電流100mA時） |
| 漏れ電流 | 50μA MAX.（DC28Vにて） |
| 応答時間 | 1ms MAX. |
| 絶縁抵抗 | 100MΩ MIN.（DC500Vメガーにて、ケース-リード線端末間） |
| 耐電圧 | AC500V（50/60Hz）1分間（ケース-リード線端末間） |
| 耐衝撃注2 | 294.2m/s2（非繰返し） |
| 耐振動注2 | 88.3m/s2（複振幅1.5mm･10～55Hz） |
| 保護構造 | IP67（IEC規格）、JIS C0920（防浸形） |
| 作動表示 | ON時赤色LEDインジケータ点灯 |
| リード線注3 | PVC 0.2SQ×3芯× |
| 周囲温度 | 0～+60℃ |
| 保存温度範囲 | -10～+70℃ |
| 質量（取付金具を含む） | 40g（リード線長さA：1,000mmの場合） |
注1：内部下降電圧は負荷電流により変動
注2：コガネイ社試験規格による
注3：リードの長さ（A：1,000mm、B：3,000mm）
開発秘話
エアシリンダに最適なセンサシングを施したセンサスイッチです。
長年の実験と検証の上で製作しております。
詳細情報
基本情報
エアシリンダに最適な無接点センサスイッチ三線式。
【特長】
・対応シリンダ：ジグシリンダJシリーズ、スライドユニット、SHM。
・無接点三線式、負荷電圧（負荷電流）：DC4.5～28V（100mA.MAX）。
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応。
