有接点センサスイッチ CS5Hシリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください

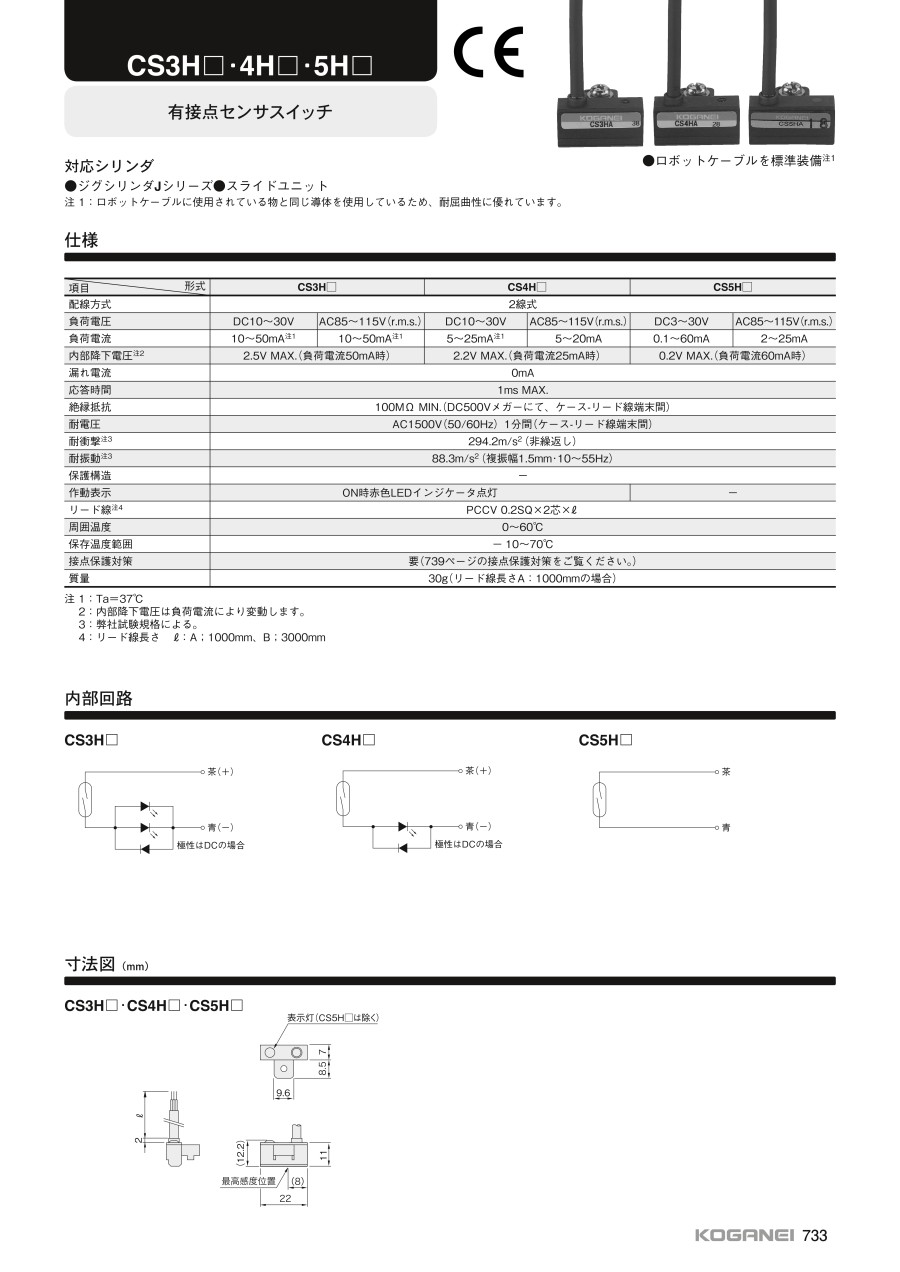

CS5HAの仕様・寸法情報
商品情報
外形図
寸法図
製品仕様
内部回路
| 項目 | 形式 | |
|---|---|---|
| CS5H□ | ||
| 配線方式 | 2線式 | |
| 負荷電圧 | DC3～30V | AC85～115V（r.m.s.） |
| 負荷電流 | 0.1～60mA | 2～25mA |
| 内部降下電圧注2 | 0.2V MAX.（負荷電流60mA時） | |
| 漏れ電流 | 0mA | |
| 応答時間 | 1ms MAX. | |
| 絶縁抵抗 | 100MΩ MIN.（DC500V メガーにて、ケース-リード線端末間） | |
| 耐電圧 | AC1,500V（50/60Hz）1分間（ケース-リード線端末間） | |
| 耐衝撃注3 | 294.2m/s2（非繰返し） | |
| 耐振動注3 | 88.3m/s2（複振幅1.5mm・10～55Hz） | |
| 保護構造 | - | |
| 作動表示 | - | |
| リード線注4 | PCCV 0.2SQ×2芯× | |
| 周囲温度 | 0～+60℃ | |
| 保存温度範囲 | -10～+70℃ | |
| 接点保護対策 | 要（デジタルカタログ739ページの接点保護対策をご覧ください。） | |
| 質量 | 30g（リード線長さA：1,000mmの場合） | |
注2：内部降下電圧は負荷電流により変動します。
注3：コガネイ社試験規格による。
注4：リード線長さ A：1,000mm、B：3,000mm
開発秘話
エアシリンダに最適なセンサシングを施したセンサスイッチです。
長年の実験と検証の上で製作しております。
詳細情報
基本情報
エアシリンダに最適な有接点センサスイッチ二線式。
【特長】
・対応シリンダ：ジグシリンダJシリーズ、スライドユニット。
・有接点二線式、負荷電圧（負荷電流：DC3～30V（0.1～60mA）、AC85～115V（2～25mA）。
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応。
