有接点センサスイッチ CS3Mシリーズ
- 通常単価(税別)
- 2,568円～2,794円
- 税込単価
- 2,825円～3,073円
コガネイ エアシリンダに最適な二線式の有接点センサスイッチ。【特長】・対応シリンダ：スリムシリンダ、ツ...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

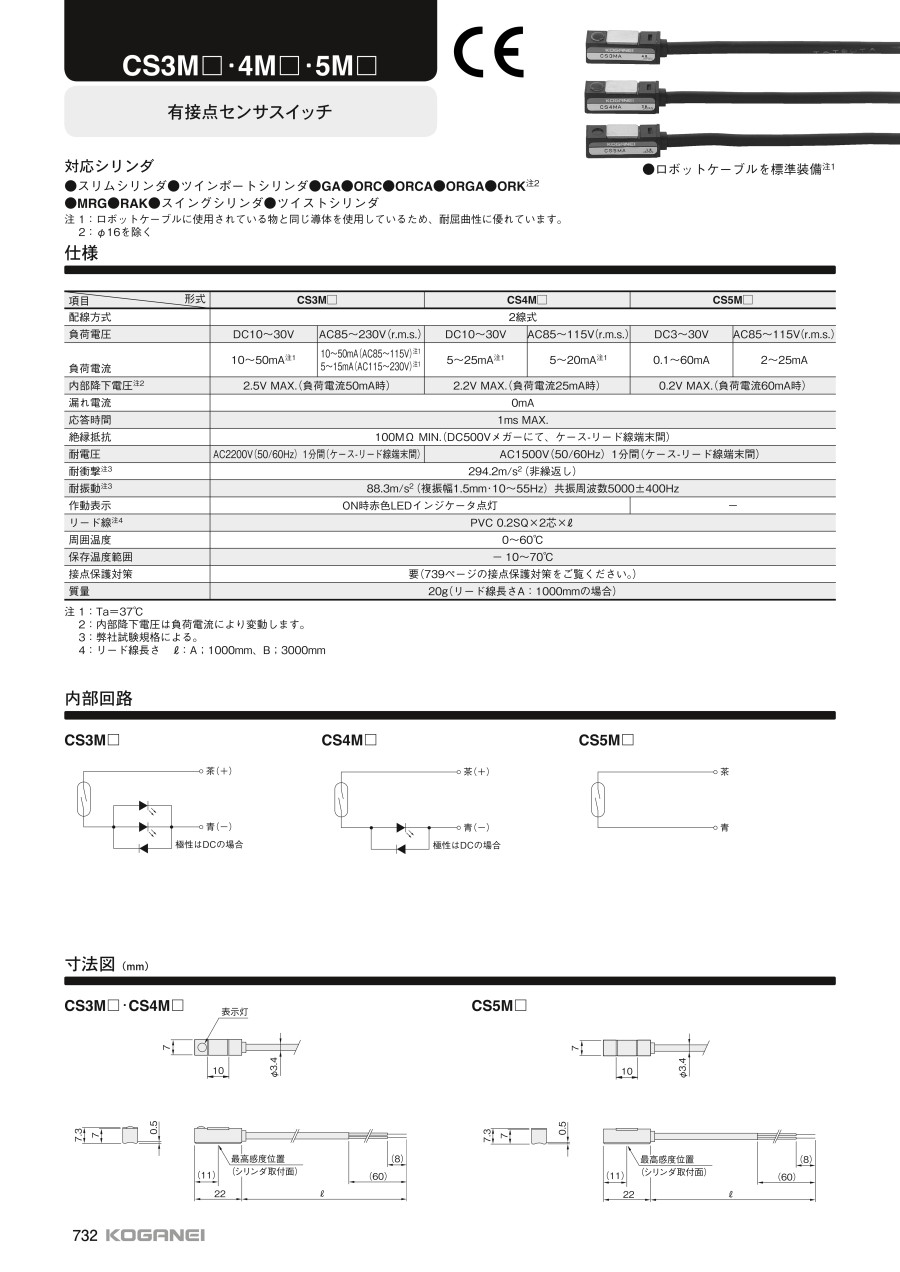

外形図
寸法図
製品仕様
- ロボットケーブルを標準装備注1
（注1）ロボットケーブルに使用されているものと同じ導体を使用しているため、耐屈曲性に優れている。
外観
内部回路
| 項目 | 形式 | |
|---|---|---|
| CS3M□ | ||
| 配線方式 | 2線式 | |
| 負荷電圧 | DC10～30V | AC85～230V（r.m.s.） |
| 負荷電流 | 10～50mA注1 | 10～50mA（AC85～115V）注1 5～15mA（AC115～230V）注1 |
| 内部降下電圧注2 | 2.5V MAX.（負荷電流50mA時） | |
| 漏れ電流 | 0mA | |
| 応答時間 | 1ms MAX. | |
| 絶縁抵抗 | 100MΩ MIN.（DC500Vメガーにて、ケース-リード線端末間） | |
| 耐電圧 | AC2,200V（50/60Hz） 1分間（ケース-リード線端末間） | |
| 耐衝撃注3 | 294.2m/s2（非繰返し） | |
| 耐振動注3 | 88.3m/s2（複振幅1.5mm･10～55Hz） 共振周波数5,000±400Hz | |
| 作動表示 | ON時赤色LEDインジケータ点灯 | |
| リード線注4 | PVC 0.2SQ×2芯 | |
| 周囲温度 | 0～+60℃ | |
| 保存温度範囲 | -10～+70℃ | |
| 接点保護対策 | 要 | |
| 質量 | 20g（リード線長さA：1,000mmの場合） | |
注1：Ta=37℃
注2：内部下降電圧は負荷電流により変動
注3：コガネイ社試験規格による
注4：リードの長さ（A：1,000mm、B：3,000mm）
開発秘話
エアシリンダに最適なセンサシングを施したセンサスイッチです。
長年の実験と検証の上で製作しております。
詳細情報
基本情報
コガネイ エアシリンダに最適な二線式の有接点センサスイッチ。
【特長】
・対応シリンダ：スリムシリンダ、ツインポートシリンダ、GA、ORC、ORCA、ORGA、ORK、MRG、RAK。
スイングシリンダ、ツイストシリンダ。
・有接点二線式。
・負荷電圧（負荷電流）：DC10～30V（10～50mA）、AC85～230V（10～50mA（AC85～115V）／5～15mA（AC115～230V））。
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応。
