アルミフレーム 5シリーズ 正方形 20×20mm 1列溝 4面溝

  • 数量スライド割引
  • 一部当日出荷可能
通常単価(税別)
 -
税込価格
 -

5シリーズの20mm角、1列溝アルミフレームです。■5シリーズとは溝幅6mmの...

詳細情報を確認する

  • 基準フレーム幅(mm):
    20
  • フレームサイズ:
    20×20
  • フレームシリーズ:
    5シリーズ
  • フレーム形状:
    正方形
  • フレーム溝数:
    1列溝×1列溝
  • 溝面種類:
    4面溝
  • 表面面取り加工:
    なし
  • フレームサイズ 幅(mm):
    20
  • フレームサイズ 厚さ(mm):
    20
  • 材質証明書:
    対象

指定中 の仕様・寸法情報

外形図・規格表

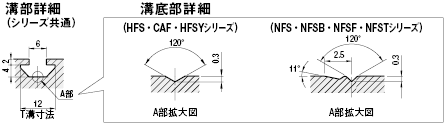

外形図

5シリーズ 正方形 20×20mm 1列溝 4面溝:関連画像

製品仕様

タイプ詳細はこちら
5シリーズ 正方形 20×20mm 1列溝 4面溝:関連画像
5シリーズ 正方形 20×20mm 1列溝 4面溝:関連画像
切断面・追加工部には表面処理がされていません。
タップ穴追加工をご指定の場合はアルミフレーム外形図、赤丸部に加工が施されます。
■5シリーズとは
溝幅6mmのアルミフレームです。M5のボルトに適用します。

型式表示方法

型式L
HFS5−2020800
KHFS520201000
KNFS520204000

規格表

指定長フレーム

タイプ材質表面処理型式L指定0.5mm単位質量kg/m断面積mm2断面2次モーメントmm4
ℓxℓy
HFSA6N01SS-T5白アルマイトHFS5-202050~40000.51830.742×1040.742×104
HFSA6N01SS-T5黒アルマイトHFSB5-202050~40000.51830.742×1040.742×104
HFSA6N01SS-T5クリア塗装CAF5-202050~40000.51830.742×1040.742×104
HFSA6N01SS-T5焼付塗装(黄色)*1 HFSY5-202050~40000.51830.742×1040.742×104
NFSA6063S-T5白アルマイトNFS5-202050~40000.51830.742×1040.742×104
NFSA6063S-T5黒アルマイトNFSB5-202050~40000.51830.742×1040.742×104
アルマイト処理無しのアルミフレームも対応可能です。
*1 HFSY5の色はD22-80V(日本塗装工業会、参考マンセル値2.5Y8/12)です。
商品によって6000mmまで対応可能です。
対応できないフレームもあります。
カタログ規格外品サービスはこちら

固定長フレーム(有効長さ4000・1000mm)規格表

固定長フレームは、各フレームの型式の頭にKが付いた型式となります。
タイプ材質表面処理型式Lmm断面積mm2断面2次モーメントmm4
ℓxℓy
HFSA6N01SS-T5白アルマイトKHFS5-202040001830.742×1040.742×104
HFSA6N01SS-T5白アルマイトKHFS5-202010001830.742×1040.742×104
HFSA6N01SS-T5黒アルマイトKHFSB5-202040001830.742×1040.742×104
HFSA6N01SS-T5クリア塗装KCAF5-202040001830.742×1040.742×104
HFSA6N01SS-T5焼付塗装(黄色)*1 KHFSY5-202040001830.742×1040.742×104
NFSA6063S-T5白アルマイトKNFS5-202040001830.742×1040.742×104
NFSA6063S-T5黒アルマイトKNFSB5-202040001830.742×1040.742×104
*1 KHFSY5の色はD22-80V(日本塗装工業会、参考マンセル値2.5Y8/12)です。
有効長さ4000mmは実際に使用できる有効長さが4000mm以上あるフレームという意味です。
掴み代を含んだ実寸は4000mm以上となります(数十mm程度長くなります)。
固定長フレームはお客様で切断してご使用いただくフレームのため正確な長さの指定はできません。

特長

5シリーズのご利用用途

多くの締結部品と共にお使いいただけるアルミフレームの中で最も軽量です。
小型カバーリングや小物部品のラック、安全柵などあまり力のかからない箇所でのご利用に適しています。



異なる溝幅のフレームとも組み合わせてご使用いただけます

架台とカバーリングを一体化するときなど、溝幅の異なるフレームであっても問題なく組んでいただけます。
5シリーズと6シリーズや8シリーズの溝幅混合フレームや異種サイズフレーム接続ブラケットのご用意があります。
これらをお使 いいただければより自在にアルミフレームをお使いいただけます。

*その他のサイズのアルミフレームについてはこちらをご確認ください。

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

追加工

ミスミの指定長アルミフレームは下記各種追加工をご利用頂くことで、より自由度の高い構造物の組立てが可能となります。
種別やサイズによって一部適用不可のフレームがございます。適用可否は各追加工ページ記載の価格表にてご確認ください。
価格表内の記載「-]表記のものは適用不可となります。
分類追加工名称追加工コード例使用例内容カタログ
> 端面タップ加工端面タップ
(センター穴)
LTP/RTP/TPW
LHP/RHP/HPW
端面タップ(センター穴)フレームにタップ加工を行ないます。
この加工が必要なブラインドジョイント
スクリュージョイント / シンプルジョイント
カタログ
端面タップ
(四方穴)
LSP/RSP/SPW端面タップ(四方穴)フレーム端面・隅の穴にタップ加工を行ないます。カタログ
> カット方法変更高精度カットSC高精度カット全長L寸法をL±0.5→L±0.2に公差変更し、高精度にカットします。
※ L≦1500のみ適用可
カタログ
45度カットL□T45/R□T4545度カット45度の角度をつけてカットします。
> レンチ穴あけ固定位置レンチ穴LWP/RWP固定位置レンチ穴ブラインドジョイント締結の際に使用するレンチ穴をあけます。
フレームをL字に組む際に、相手側となるフレームの端面タップの位置にあわせ穴加工されます。
この加工が必要なブラインドジョイント
スクリュージョイント / シングルジョイント / タッピングジョイント
カタログ
フレームキャップ
厚み分穴位置
移動
FL/FRフレームキャップ厚み分穴 位置移動固定位置のレンチ穴をフレームキャップの厚み分(3mm)移動させます。
角に組んだ際にフレームキャップが出っ張らなくなります。
指定位置レンチ穴AH/BH/AV/BV指定位置レンチ穴左端面から任意の位置にレンチ穴をあけます。
梁部など、フレームの端部以外でのブラインドジョイント締結の際にご利用いただけます。
カタログ
> ザグリ穴あけ指定位置ザグリ穴Z6/XA100指定位置ザグリ穴左端面から任意の位置にザグリ穴をあけます。
フレーム同士の締結やテーブルなどの取り付けにご利用いただけます。
カタログ
> ブラインド
ジョイント
専用穴あけ
D穴LDH/RDHブラインドジョイント専用穴あけ(D穴)シングルジョイント締結時に必要な穴をあけます。
シングルジョイント
カタログ
S穴LSHブラインドジョイント専用穴あけ(S穴)先入れダブルジョイント締結時に必要な穴をあけます。
(先入れダブルジョイント)
カタログ
M穴LMHブラインドジョイント専用穴あけ(M穴)後入れダブルジョイント、センタージョイント締結時に必要な穴をあけます。
(後入れダブルジョイント /  センタージョイント)
L穴JLPブラインドジョイント専用穴あけ(L穴)パラレルジョイント締結時に必要な穴をあけます。
(パラレルジョイント)
カタログ
> その他加工HFSR端面タップLTS/RTS/TSWHFSR端面タップHFSRシリーズの端面保護プレートを使用する際に必要な加工です。カタログ
端面C面取りCW端面C面取りフレーム端面の外周にC面取り加工を行ないます。カタログ
シール貼り付けZZZシール貼り付けアルミフレームのカタログ記号などを印刷したシールを貼付けます。
文字数などの制限はありますが、お客様の通し番号・ユニット番号の印字も可能です。

5シリーズ関連部品

■ アルミフレームアクセサリ

商品名ブラケットブラインドジョイントナットフレームキャップ溝カバー
写真ブラケットブラインドジョイントナットフレームキャップ溝カバー
カタログページ5シリーズカタログ5シリーズカタログ5シリーズカタログ5シリーズカタログ5シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ




型番リスト

型番
フレームタイプ
表面処理
材質
L寸固定・指定
全長 L (有効長さ)(mm)
全長L(mm)
材質証明書:材質
材質証明書:表面処理
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

NFS5-2020-500

NFS(エコノミータイプ)
白アルマイト処理
A6063S-T5
指定
-
500
A6063S-T5
白アルマイト処理
10

1個

-( - )

1日目

一部当日出荷可能

Loading...

詳細情報

基本情報

5シリーズの20mm角、1列溝アルミフレームです。
■5シリーズとは
溝幅6mmのアルミフレームです。M5のボルトに適用します。
切断面・追加工部には表面処理がされていません。

技術情報

技術情報

納期・価格

価格表

L=300未満の場合
長さに関わらず表中単価となります。

L=300以上の場合
下記計算をし価格を算出します。
¥基準単価/m×指定全長=販売単価
(1円単位は切り捨て)
■指定長フレーム
タイプ型式L指定0.5mm単位¥基準単価300mm未満¥スライド単価300mm未満¥基準単価/m300mm以上¥スライド単価/m300mm以上
1~9本10~4950~1601~9本10~4950~160
HFSHFS5-202050~4000267253225510470420
HFSHFSB5-202050~4000256243216860810720
HFSCAF5-202050~4000320304257640610510
HFSHFSY5-202050~4000380365308770730610
NFSNFS5-202050~4000235213190450420370
NFSNFSB5-202050~4000256243216860810720
■固定長フレーム(有効長さ4000mm)
タイプ型式Lmm¥基準単価¥スライド単価
1~9本10~20
HFSKHFS5-202040001,8101,610
HFSKHFSB5-202040003,0602,730
HFSKCAF5-202040002,3002,050
HFSKHFSY5-202040002,7502,460
NFSKNFS5-202040001,6301,450
NFSKNFSB5-202040002,7602,470
■固定長フレーム(有効長さ1000mm)
タイプ型式Lmm¥基準単価¥スライド単価
1〜19本20〜120
HFSKHFS5-20201000500440

納期

5シリーズ 正方形 20×20mm 1列溝 4面溝:関連画像

出荷日については、こちらをご覧ください。

カタログ



NFS5-2020-500で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
