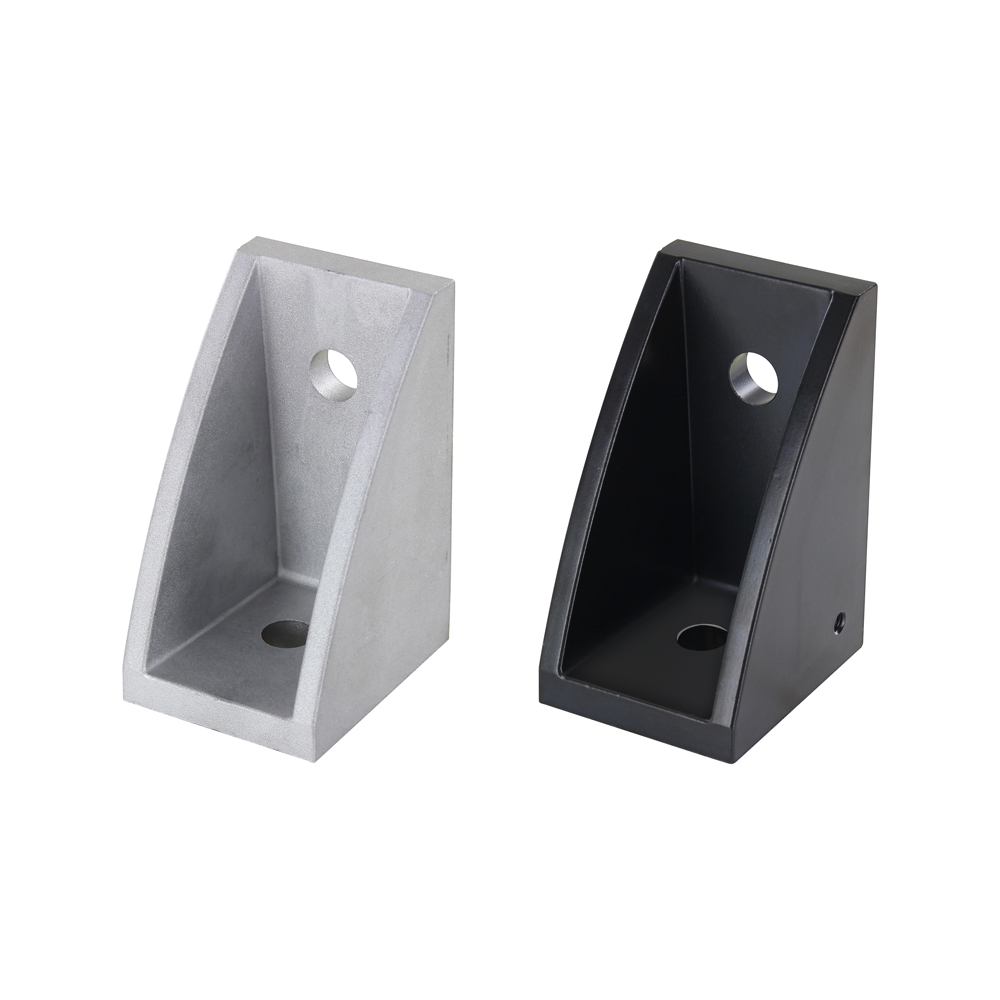

5シリーズ(溝幅6mm) -1列溝用- 突起付反転ブラケット

  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
67円
税込価格
74円

L字接続、クロス接続どちらの場合でも接続が可能です。クロス接続の場合でもブラケ...

詳細情報を確認する

指定中 の仕様・寸法情報

外形図・規格表

外形図

5シリーズ(溝幅6mm) -1列溝用- 突起付反転ブラケット:関連画像
Type材質表面処理
HBLFSNF5ADC12
HBLFSN5
HBLFSN5−4
HBLFSNB5黒アルマイト
HBLFSNM5無電解ニッケルメッキ
CHBLFSN5焼付塗装(シルバー)
*焼付塗装(シルバー)はクリア塗装フレームに色合いを合わせたタイプです。

規格表

型式
HBLFSN5
型式質量
(g)
適合ボルト・Tナット許容荷重
(N)
¥基準単価¥スライド単価
Typeボルト個数Tナット個数1〜99コ100〜200
HBLFSNF513CBM5−102HNTT5−5211766764
HBLFSN515
HBLFSN5−4
(M4ボルト用)
CBM4−10HNTT5−4
HBLFSNB5
(黒アルマイト)
CBM5−10HNTT5−5141134
HBLFSNM5
(無電解ニッケルメッキ)
119114
CHBLFSN5
(焼付塗装・シルバー)
121115
・ボルトとナットのセットをご希望の場合は、絞り込み条件[付属品]からご選択ください。無しの場合はブラケット単品となります。
 セット内容詳細は、ページ下部の[追加工詳細]をご覧ください。

追加工

5シリーズ(溝幅6mm) -1列溝用- 突起付反転ブラケット:関連画像

追加工詳細

■カバー取付け用穴加工(ーC)

両面M5のタップ穴を追加できます。
追加工型式例:HBLFSN5-C



■適応ボルト・ナットセット詳細

追加工型式ボルトナット
型式材質タイプ型式材質ストッパ
SETCBM5-10先入れHNTT5-5無し
SSTSCB5-10ステンレス先入れHNTTSN5-5ステンレス無し
SEUCBM5-10先入れHNTU5-5有り
SSUSCB5-10ステンレス先入れSHNTU5-5ステンレス有り
SEPCBM5-10後入れHNTP5-5有り
SSPSCB5-10ステンレス後入れSHNTP5-5ステンレス有り
SECHCBST5-12鉄(座金付き)先入れHNTT5-5無し

※HBLFSN5-4のみM4のナット・ボルトが付属します。

使用例

  • フレーム溝にはまる突起がついたタイプです。
    突起は締結作業時の回り止めとなるため、作業性に優れます。
  • L字接続、クロス接続どちらの場合でも接続が可能です。

5シリーズ(溝幅6mm) -1列溝用- 突起付反転ブラケット 関連画像1_使用例


※より強度を高めたい場合は取付穴4つの HBLFSSW5をお勧めします。

技術情報

■ブラケット許容荷重の考え方


5シリーズ(溝幅6mm) -1列溝用- 突起付反転ブラケット 関連画像1_技術情報
左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる(破断/すべりが発生しない)荷重を表しております。

座金付きボルトセット(-SEC)の取り付け方

■アルミフレーム用ブラケットのばね座金付きボルトがセット(-SEC)となる場合の取付け方法について

本製品はほかのシリーズのばね座金付きボルトとのセット品に比べボルトの頭が干渉するため締結時には注意が必要です。
取り付け仕方についてご紹介いたします。


5シリーズ(溝幅6mm) -1列溝用- 突起付反転ブラケット 関連画像1_取付け方法
5シリーズ(溝幅6mm) -1列溝用- 突起付反転ブラケット 関連画像2_取付け方法
5シリーズ(溝幅6mm) -1列溝用- 突起付反転ブラケット 関連画像3_取付け方法
このように座金の取り付けには注意が必要です。
片側をあらかじめ締結するのが難しい場合など、以下の製品のご利用をおすすめいたします。

<代替品>
ブラケットを変更せずにボルトを変更
HBLFSN5-SET(追加工の適応ボルトナットセットを変更)

類似商品

■突起付きブラケット:取付面に回り止め用の突起が付いています。

商品名突起付反転ブラケット片リブブラケットナット止ブラケット片側突起付ブラケットカバー付ブラケット
製品写真

5シリーズ(溝幅6mm) -1列溝用- 突起付反転ブラケット 関連画像1_類似商品

5シリーズ(溝幅6mm) -1列溝用- 突起付反転ブラケット 関連画像2_類似商品

5シリーズ(溝幅6mm) -1列溝用- 突起付反転ブラケット 関連画像3_類似商品

5シリーズ(溝幅6mm) -1列溝用- 突起付反転ブラケット 関連画像4_類似商品

5シリーズ(溝幅6mm) -1列溝用- 突起付反転ブラケット 関連画像5_類似商品

材質ADC12ADC12ADC12ADC12ADC12
特長取付面に突起が付いており、取付時の位置決めが容易です。最もオーソドックスなタイプです。リブ(側面)が片側のみで六角レンチを回しやすいタイプです。長い突起がナット止となり、ナット位置の微調整が不要なタイプです。突起が片側のみに付いておりフレーム/プレートの接続時に有効です。防塵用のカバーを装着したタイプです。内部に埃が溜まらず衛生面で優れます。
代表型式HBLFSN5(本商品)HBLFSL5HBLFSR5HBLFSNK5HBLFSNT5

関連商品

■5シリーズ(溝幅6mm)

商品名アルミフレームブラインドジョイントフレームキャップ溝カバーナット
写真

5シリーズ(溝幅6mm) -1列溝用- 突起付反転ブラケット 関連画像1_関連商品

5シリーズ(溝幅6mm) -1列溝用- 突起付反転ブラケット 関連画像2_関連商品

5シリーズ(溝幅6mm) -1列溝用- 突起付反転ブラケット 関連画像3_関連商品

5シリーズ(溝幅6mm) -1列溝用- 突起付反転ブラケット 関連画像4_関連商品

5シリーズ(溝幅6mm) -1列溝用- 突起付反転ブラケット 関連画像5_関連商品

カタログページ5シリーズカタログ5シリーズカタログ5シリーズカタログ5シリーズカタログ5シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

関連リンク

■規格外品サービスのご案内

・カタログ掲載以外のサイズ変更・軸穴追加工・材質変更など、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
https://meviy.misumi-ec.com/fa/2d/
 ※回答までに土日・祝日含まず2~7日営業日をいただいております。
 製作可否からのお見積りになりますので、予めご了承いただければ幸いです。

型番リスト

型番
表面処理
ブラケットタイプ
カバー取付け穴追加工
付属品
適合ボルト
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

HBLFSN5

突起付反転ブラケット
M5ボルト
10

1個

67( 74円 )

在庫品1日目

当日出荷可能

Loading...

詳細情報

基本情報

L字接続、クロス接続どちらの場合でも接続が可能です。クロス接続の場合でもブラケットがフレームから飛び出しません。

納期・価格

納期

5シリーズ(溝幅6mm) -1列溝用- 突起付反転ブラケット:関連画像

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■特長:突起付ブラケットのリブが片側のタイプです。レンチを回しやすい点が特長です。

使用例

5シリーズ(溝幅6mm) -1列溝用- 突起付反転ブラケット:関連画像

カタログ



HBLFSN5で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

5シリーズ(溝幅6mm) -1列溝用- 突起付反転ブラケットの型番HBLFSN5のページです。
型番HBLFSN5に関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

5シリーズ(溝幅6mm) -1列溝用- 突起付反転ブラケット

5シリーズ(溝幅6mm) -1列溝用- 突起付反転ブラケット

    6シリーズ(溝幅8mm)-1列溝用- 突起付反転ブラケット

    6シリーズ(溝幅8mm)-1列溝用- 突起付反転ブラケット

      6シリーズ(溝幅8mm)-1列溝用- 突起付ブラケット

      6シリーズ(溝幅8mm)-1列溝用- 突起付ブラケット

        8シリーズ(溝幅10mm)-1列溝用-突起付反転ブラケット

        8シリーズ(溝幅10mm)-1列溝用-突起付反転ブラケット

          5シリーズ(溝幅6mm) -2列溝用- 突起付ブラケット

          5シリーズ(溝幅6mm) -2列溝用- 突起付ブラケット

            5シリーズ(溝幅6mm) -1列溝用- 片側突起付ブラケット

            5シリーズ(溝幅6mm) -1列溝用- 片側突起付ブラケット

              10シリーズ(溝幅12mm)-1列溝用-突起付反転ブラケット

              10シリーズ(溝幅12mm)-1列溝用-突起付反転ブラケット

                5シリーズ(溝幅6mm)-1列溝用- 突起付反転ブラケット 取付穴4個タイプ

                5シリーズ(溝幅6mm)-1列溝用- 突起付反転ブラケット 取付穴4個タイプ

                  8シリーズ(溝幅10mm)-1列溝用-突起付ブラケット

                  8シリーズ(溝幅10mm)-1列溝用-突起付ブラケット

                    5シリーズ(溝幅6mm) -1列溝用- カバー付ブラケット

                    5シリーズ(溝幅6mm) -1列溝用- カバー付ブラケット

                      6シリーズ(溝幅8mm)-1列溝用- 片側突起付ブラケット

                      6シリーズ(溝幅8mm)-1列溝用- 片側突起付ブラケット

                        10シリーズ(溝幅12mm)-2列溝用-突起付反転ブラケット

                        10シリーズ(溝幅12mm)-2列溝用-突起付反転ブラケット

                          6シリーズ(溝幅8mm)-2列溝用- 突起付厚型ブラケット

                          6シリーズ(溝幅8mm)-2列溝用- 突起付厚型ブラケット

                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 67円 72円 72円 88円 234円 109円 415円 202円 88円 170円 125円 618円 447円
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            ブラケット種類 突起付ブラケット 突起付ブラケット 突起付ブラケット 突起付ブラケット 突起付ブラケット 突起付ブラケット 突起付ブラケット 突起付ブラケット 突起付ブラケット 突起付ブラケット 突起付ブラケット 突起付ブラケット 突起付ブラケット
                            シリーズ ミスミ 5シリーズ(溝幅6mm) ミスミ 6シリーズ(溝幅8mm) ミスミ 6シリーズ(溝幅8mm) ミスミ 8シリーズ(溝幅10mm) ミスミ 5シリーズ(溝幅6mm) ミスミ 5シリーズ(溝幅6mm) ミスミ 10シリーズ(溝幅12mm) ミスミ 5シリーズ(溝幅6mm) ミスミ 8シリーズ(溝幅10mm) ミスミ 5シリーズ(溝幅6mm) ミスミ 6シリーズ(溝幅8mm) ミスミ 10シリーズ(溝幅12mm) ミスミ 6シリーズ(溝幅8mm)
                            適用フレーム幅(mm) 20 / 25 / 40 / 50 / 60 / 80 30 30 40 / 45 / 50 / 60 / 80 / 100 / 120 / 160 / 180 / 200 40 20 60 / 120 / 180 / 240 20 / 40 40 20 / 25 / 40 / 50 / 60 / 80 30 120 / 240 60
                            適用溝数 1列溝 1列溝 1列溝 1列溝 2列溝 1列溝 1列溝 1列溝 1列溝 1列溝 1列溝 2列溝 2列溝
                            突起位置選択 両側突起付き 両側突起付き 両側突起付き 両側突起付き 両側突起付き 片側突起付き 両側突起付き 両側突起付き 両側突起付き 両側突起付き 片側突起付き 両側突起付き 両側突起付き

                            5シリーズ(溝幅6mm) -1列溝用- 突起付反転ブラケットのレビュー

                            評価 4.6 平均満足度:4.6 104件のレビュー

                            高評価レビュー

                            フレームの組み立て
                            評価 5.0満足度:5.02021/07/02
                            フレーム同士をクロス接続させる必要があったため使用しました。
                            突起をガイドにして取り付けることができるため、L字接続においても組み立てにかかる時間が短縮され、便利です。

                            もっと読む 閉じる

                            1が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            フレームの組み立て
                            評価 5.0満足度:5.02021/07/02
                            フレーム同士をクロス接続させる必要があったため使用しました。
                            突起をガイドにして取り付けることができるため、L字接続においても組み立てにかかる時間が短縮され、便利です。

                            もっと読む 閉じる

                            1が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            個別フレームの組み立て
                            評価 5.0満足度:5.02021/02/23
                            5シリーズの接続用に活用。セットのナットが板ナットなのは、注文時に気が付きませんでしたが、これでも十分に固定できました。質量軽減のために強度がそれほど必要なければ、板ナットの選択もありですね。

                            もっと読む 閉じる

                            1が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            アルミフレームの角に
                            評価 5.0満足度:5.02018/09/27
                            そこそこ負荷をかけても大丈夫。5シリーズは6と違ってボルトが干渉せず、取り付けに便利に使えます。
                            内側で保持していくならこれ使えば完璧です。

                            もっと読む 閉じる

                            1が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            フレーム接続
                            評価 4.0満足度:4.02023/02/09
                            組み立てる際、突起により位置が決まった状態で固定できるのがよい。

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            アルミフレームの固定
                            評価 4.0満足度:4.02023/01/26
                            アルミフレームの構造物で固定する本来の使用にもちいる。

                            ミスミ・アルミフレームで標準的なものであり相性よい。

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            よくあるご質問(FAQ)

                            Q HBLFSNBに合う黒色のボルトやナットはありますか?
                            A
                            ボルトはHCBMTBシリーズがあります。黒色のナットのご用意はございません。
