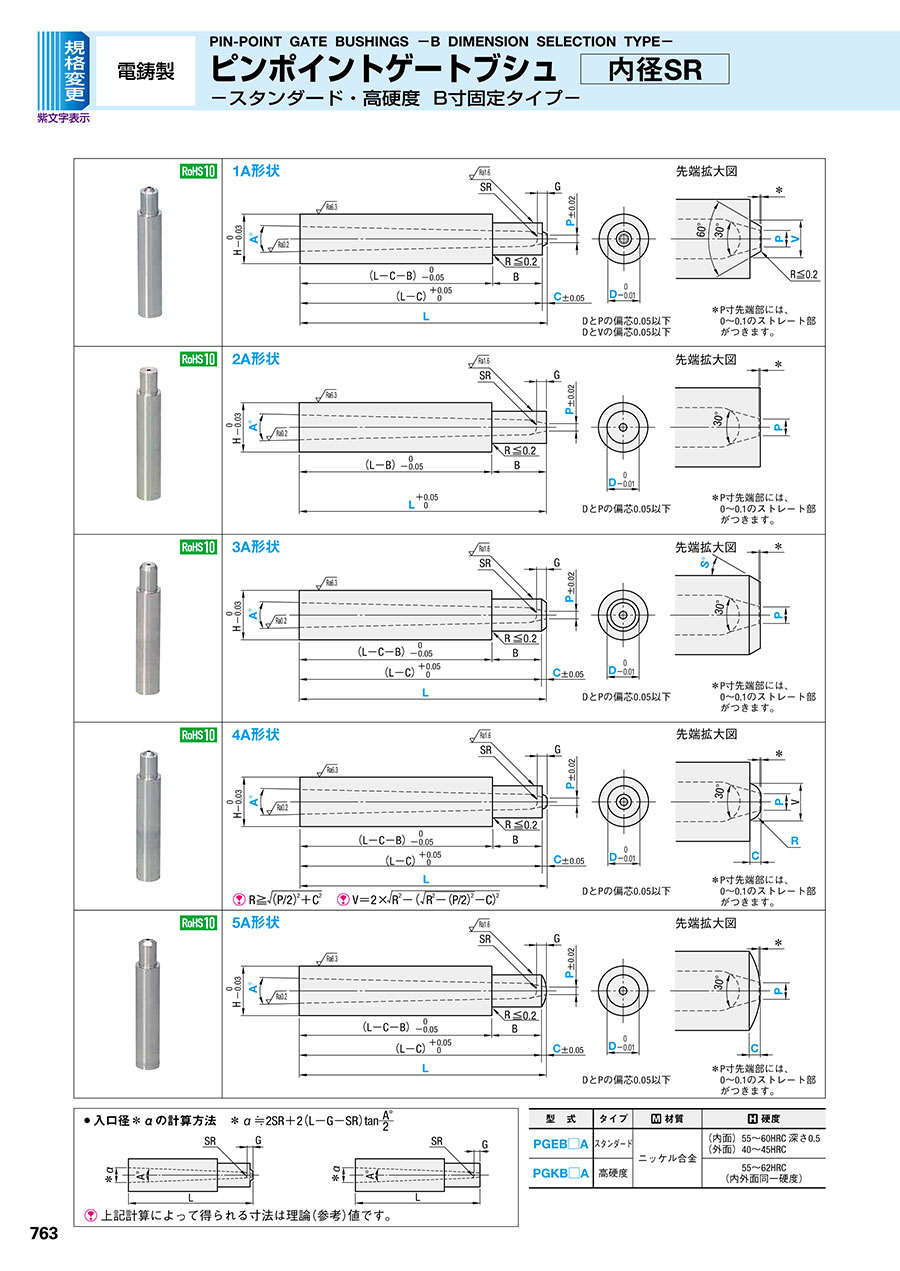

ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-

PDFP.971

型番

商品を一つに絞り込むとこちらに型番が表示されます

・材質表
型 式タイプ 材質 硬度
PGEB□Aスタンダードニッケル合金(内面) 55~60HRC 深さ0.5
(外面) 40~45HRC
PGKB□A高硬度58~62HRC
(内外面同一硬度)

ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-:関連画像
● 入口径*αの計算方法 *α=2SR+2(L-G-SR)tanピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-:関連画像
ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-:関連画像
上記計算によって得られる寸法は理論(参考)値です。


型番
PGEB1A2-[6-20/0.01]-P[0.3,​0.4]-A[1,​2,​3]-C[0.2-0.4/0.1]-V[1.3-1.9/0.1]
PGEB1A2.5-[8-25/0.01]-P[0.3,​0.4,​0.5]-A[1,​2,​3]-C[0.2-0.5/0.1]-V[1.5-2.4/0.1]
PGEB1A3-[10-40/0.01]-P[0.5,​0.6,​0.7,​0.8,​0.9]-A[1,​2,​3]-C[0.3-0.8/0.1]-V[2-2.9/0.1]
PGEB1A4-[10-40/0.01]-P[0.6,​0.7,​0.8,​0.9,​1,​1.2]-A[1,​2,​3]-C[0.3-0.8/0.1]-V[2.5-3.9/0.1]
PGEB1A5-[15-80/0.01]-P[0.8,​0.9,​1,​1.2,​1.4,​1.5]-A[1,​2,​3]-C[0.5-1.5/0.1]-V[3.5-4.9/0.1]
PGEB1A6-[15-80/0.01]-P[1,​1.2,​1.4,​1.5,​1.6,​1.8]-A[1,​2,​3]-C[0.5-1.5/0.1]-V[4-5.9/0.1]
PGEB1A8-[15-80/0.01]-P[1.2,​1.4,​1.5,​1.6,​1.8,​2]-A[1,​2,​3]-C[0.5-1.5/0.1]-V[4.5-7.9/0.1]
PGEB2A2-[6-20/0.01]-P[0.3,​0.4]-A[1,​2,​3]
PGEB2A2.5-[8-25/0.01]-P[0.3,​0.4,​0.5]-A[1,​2,​3]
PGEB2A3-[10-40/0.01]-P[0.5,​0.6,​0.7,​0.8,​0.9]-A[1,​2,​3]
PGEB2A4-[10-40/0.01]-P[0.6,​0.7,​0.8,​0.9,​1,​1.2]-A[1,​2,​3]
PGEB2A5-[15-80/0.01]-P[0.8,​0.9,​1,​1.2,​1.4,​1.5]-A[1,​2,​3]
PGEB2A6-[15-80/0.01]-P[1,​1.2,​1.4,​1.5,​1.6,​1.8]-A[1,​2,​3]
PGEB2A8-[15-80/0.01]-P[1.2,​1.4,​1.5,​1.6,​1.8,​2]-A[1,​2,​3]
PGEB3A2-[6-20/0.01]-P[0.3,​0.4]-A[1,​2,​3]-C[0.2-0.4/0.1]-S[1-45/1]
PGEB3A2.5-[8-25/0.01]-P[0.3,​0.4,​0.5]-A[1,​2,​3]-C[0.2-0.5/0.1]-S[1-45/1]
PGEB3A3-[10-40/0.01]-P[0.5,​0.6,​0.7,​0.8,​0.9]-A[1,​2,​3]-C[0.3-0.8/0.1]-S[1-45/1]
PGEB3A4-[10-40/0.01]-P[0.6,​0.7,​0.8,​0.9,​1,​1.2]-A[1,​2,​3]-C[0.3-0.8/0.1]-S[1-45/1]
PGEB3A5-[15-80/0.01]-P[0.8,​0.9,​1,​1.2,​1.4,​1.5]-A[1,​2,​3]-C[0.5-1.5/0.1]-S[1-45/1]
PGEB3A6-[15-80/0.01]-P[1,​1.2,​1.4,​1.5,​1.6,​1.8]-A[1,​2,​3]-C[0.5-1.5/0.1]-S[1-50/1]
PGEB3A8-[15-80/0.01]-P[1.2,​1.4,​1.5,​1.6,​1.8,​2]-A[1,​2,​3]-C[0.5-1.5/0.1]-S[1-60/1]
PGEB4A2-[6-20/0.01]-P[0.3,​0.4]-A[1,​2,​3]-C[0.2-0.4/0.1]-R[0.4-0.8/0.1]
PGEB4A2.5-[8-25/0.01]-P[0.3,​0.4,​0.5]-A[1,​2,​3]-C[0.2-0.5/0.1]-R[0.6-1/0.1]
PGEB4A3-[10-40/0.01]-P[0.5,​0.6,​0.7,​0.8,​0.9]-A[1,​2,​3]-C[0.3-0.8/0.1]-R[0.8-1.5/0.1]
PGEB4A4-[10-40/0.01]-P[0.6,​0.7,​0.8,​0.9,​1,​1.2]-A[1,​2,​3]-C[0.3-0.8/0.1]-R[0.8-1.5/0.1]
PGEB4A5-[15-80/0.01]-P[0.8,​0.9,​1,​1.2,​1.4,​1.5]-A[1,​2,​3]-C[0.5-1.5/0.1]-R[1-2/0.1]
PGEB4A6-[15-80/0.01]-P[1,​1.2,​1.4,​1.5,​1.6,​1.8]-A[1,​2,​3]-C[0.5-1.5/0.1]-R[1.5-3/0.1]
PGEB4A8-[15-80/0.01]-P[1.2,​1.4,​1.5,​1.6,​1.8,​2]-A[1,​2,​3]-C[0.5-1.5/0.1]-R[2-4/0.1]
PGEB5A2-[6-20/0.01]-P[0.3,​0.4]-A[1,​2,​3]-C[0.2-0.4/0.1]
PGEB5A2.5-[8-25/0.01]-P[0.3,​0.4,​0.5]-A[1,​2,​3]-C[0.2-0.5/0.1]
PGEB5A3-[10-40/0.01]-P[0.5,​0.6,​0.7,​0.8,​0.9]-A[1,​2,​3]-C[0.3-0.8/0.1]
PGEB5A4-[10-40/0.01]-P[0.6,​0.7,​0.8,​0.9,​1,​1.2]-A[1,​2,​3]-C[0.3-0.8/0.1]
PGEB5A5-[15-80/0.01]-P[0.8,​0.9,​1,​1.2,​1.4,​1.5]-A[1,​2,​3]-C[0.5-1.5/0.1]
PGEB5A6-[15-80/0.01]-P[1,​1.2,​1.4,​1.5,​1.6,​1.8]-A[1,​2,​3]-C[0.5-1.5/0.1]
PGEB5A8-[15-80/0.01]-P[1.2,​1.4,​1.5,​1.6,​1.8,​2]-A[1,​2,​3]-C[0.5-1.5/0.1]
PGKB1A2-[6-20/0.01]-P[0.3,​0.4]-A[1,​2,​3]-C[0.2-0.4/0.1]-V[1.3-1.9/0.1]
PGKB1A2.5-[8-25/0.01]-P[0.3,​0.4,​0.5]-A[1,​2,​3]-C[0.2-0.5/0.1]-V[1.5-2.4/0.1]
PGKB1A3-[10-40/0.01]-P[0.5,​0.6,​0.7,​0.8,​0.9]-A[1,​2,​3]-C[0.3-0.8/0.1]-V[2-2.9/0.1]
PGKB1A4-[10-40/0.01]-P[0.6,​0.7,​0.8,​0.9,​1,​1.2]-A[1,​2,​3]-C[0.3-0.8/0.1]-V[2.5-3.9/0.1]
PGKB1A5-[15-60/0.01]-P[0.8,​0.9,​1,​1.2,​1.4,​1.5]-A[1,​2,​3]-C[0.5-1.5/0.1]-V[3.5-4.9/0.1]
PGKB1A6-[15-60/0.01]-P[1,​1.2,​1.4,​1.5,​1.6]-A[1,​2,​3]-C[0.5-1.5/0.1]-V[4-5.9/0.1]
PGKB1A8-[15-60/0.01]-P[1.2,​1.4,​1.5,​1.6]-A[1,​2,​3]-C[0.5-1.5/0.1]-V[4.5-7.9/0.1]
PGKB2A2-[6-20/0.01]-P[0.3,​0.4]-A[1,​2,​3]
PGKB2A2.5-[8-25/0.01]-P[0.3,​0.4,​0.5]-A[1,​2,​3]
PGKB2A3-[10-40/0.01]-P[0.5,​0.6,​0.7,​0.8,​0.9]-A[1,​2,​3]
PGKB2A4-[10-40/0.01]-P[0.6,​0.7,​0.8,​0.9,​1,​1.2]-A[1,​2,​3]
PGKB2A5-[15-60/0.01]-P[0.8,​0.9,​1,​1.2,​1.4,​1.5]-A[1,​2,​3]
PGKB2A6-[15-60/0.01]-P[1,​1.2,​1.4,​1.5,​1.6]-A[1,​2,​3]
PGKB2A8-[15-60/0.01]-P[1.2,​1.4,​1.5,​1.6]-A[1,​2,​3]
PGKB3A2-[6-20/0.01]-P[0.3,​0.4]-A[1,​2,​3]-C[0.2-0.4/0.1]-S[1-45/1]
PGKB3A2.5-[8-25/0.01]-P[0.3,​0.4,​0.5]-A[1,​2,​3]-C[0.2-0.5/0.1]-S[1-45/1]
PGKB3A3-[10-40/0.01]-P[0.5,​0.6,​0.7,​0.8,​0.9]-A[1,​2,​3]-C[0.3-0.8/0.1]-S[1-45/1]
PGKB3A4-[10-40/0.01]-P[0.6,​0.7,​0.8,​0.9,​1,​1.2]-A[1,​2,​3]-C[0.3-0.8/0.1]-S[1-45/1]
PGKB3A5-[15-60/0.01]-P[0.8,​0.9,​1,​1.2,​1.4,​1.5]-A[1,​2,​3]-C[0.5-1.5/0.1]-S[1-45/1]
PGKB3A6-[15-60/0.01]-P[1,​1.2,​1.4,​1.5,​1.6]-A[1,​2,​3]-C[0.5-1.5/0.1]-S[1-50/1]
PGKB3A8-[15-60/0.01]-P[1.2,​1.4,​1.5,​1.6]-A[1,​2,​3]-C[0.5-1.5/0.1]-S[1-60/1]
PGKB4A2-[6-20/0.01]-P[0.3,​0.4]-A[1,​2,​3]-C[0.2-0.4/0.1]-R[0.4-0.8/0.1]
PGKB4A2.5-[8-25/0.01]-P[0.3,​0.4,​0.5]-A[1,​2,​3]-C[0.2-0.5/0.1]-R[0.6-1/0.1]
PGKB4A3-[10-40/0.01]-P[0.5,​0.6,​0.7,​0.8,​0.9]-A[1,​2,​3]-C[0.3-0.8/0.1]-R[0.8-1.5/0.1]
PGKB4A4-[10-40/0.01]-P[0.6,​0.7,​0.8,​0.9,​1,​1.2]-A[1,​2,​3]-C[0.3-0.8/0.1]-R[0.8-1.5/0.1]
型番通常単価最小発注数量スライド値引通常
出荷日
RoHS材質 形状 D(外径)
(mm)
A(2次スプルー角度)
(°)
C(先端部長さ)
(mm)
L(全長)
(mm)
P(先端径)
(mm)
R(先端部R)
(mm)
S(先端部角度)
(°)
V(先端部径)
(mm)

-

1個 3日目 対応電鋳(スタンダード)1A21 ~ 30.2 ~ 0.46 ~ 200.3 ~ 0.4--1.3 ~ 1.9

-

1個 3日目 対応電鋳(スタンダード)1A2.51 ~ 30.2 ~ 0.58 ~ 250.3 ~ 0.5--1.5 ~ 2.4

-

1個 3日目 対応電鋳(スタンダード)1A31 ~ 30.3 ~ 0.810 ~ 400.5 ~ 0.9--2 ~ 2.9

-

1個 3日目 対応電鋳(スタンダード)1A41 ~ 30.3 ~ 0.810 ~ 400.6 ~ 1.2--2.5 ~ 3.9

-

1個 3日目 対応電鋳(スタンダード)1A51 ~ 30.5 ~ 1.515 ~ 800.8 ~ 1.5--3.5 ~ 4.9

-

1個 3日目 対応電鋳(スタンダード)1A61 ~ 30.5 ~ 1.515 ~ 801 ~ 1.8--4 ~ 5.9

-

1個 3日目 対応電鋳(スタンダード)1A81 ~ 30.5 ~ 1.515 ~ 801.2 ~ 2--4.5 ~ 7.9

-

1個 3日目 対応電鋳(スタンダード)2A21 ~ 3-6 ~ 200.3 ~ 0.4---

-

1個 3日目 対応電鋳(スタンダード)2A2.51 ~ 3-8 ~ 250.3 ~ 0.5---

-

1個 3日目 対応電鋳(スタンダード)2A31 ~ 3-10 ~ 400.5 ~ 0.9---

-

1個 3日目 対応電鋳(スタンダード)2A41 ~ 3-10 ~ 400.6 ~ 1.2---

-

1個 3日目 対応電鋳(スタンダード)2A51 ~ 3-15 ~ 800.8 ~ 1.5---

-

1個 3日目 対応電鋳(スタンダード)2A61 ~ 3-15 ~ 801 ~ 1.8---

-

1個 3日目 対応電鋳(スタンダード)2A81 ~ 3-15 ~ 801.2 ~ 2---

-

1個 3日目 対応電鋳(スタンダード)3A21 ~ 30.2 ~ 0.46 ~ 200.3 ~ 0.4-1 ~ 45-

-

1個 3日目 対応電鋳(スタンダード)3A2.51 ~ 30.2 ~ 0.58 ~ 250.3 ~ 0.5-1 ~ 45-

-

1個 3日目 対応電鋳(スタンダード)3A31 ~ 30.3 ~ 0.810 ~ 400.5 ~ 0.9-1 ~ 45-

-

1個 3日目 対応電鋳(スタンダード)3A41 ~ 30.3 ~ 0.810 ~ 400.6 ~ 1.2-1 ~ 45-

-

1個 3日目 対応電鋳(スタンダード)3A51 ~ 30.5 ~ 1.515 ~ 800.8 ~ 1.5-1 ~ 45-

-

1個 3日目 対応電鋳(スタンダード)3A61 ~ 30.5 ~ 1.515 ~ 801 ~ 1.8-1 ~ 50-

-

1個 3日目 対応電鋳(スタンダード)3A81 ~ 30.5 ~ 1.515 ~ 801.2 ~ 2-1 ~ 60-

-

1個 3日目 対応電鋳(スタンダード)4A21 ~ 30.2 ~ 0.46 ~ 200.3 ~ 0.40.4 ~ 0.8--

-

1個 3日目 対応電鋳(スタンダード)4A2.51 ~ 30.2 ~ 0.58 ~ 250.3 ~ 0.50.6 ~ 1--

-

1個 3日目 対応電鋳(スタンダード)4A31 ~ 30.3 ~ 0.810 ~ 400.5 ~ 0.90.8 ~ 1.5--

-

1個 3日目 対応電鋳(スタンダード)4A41 ~ 30.3 ~ 0.810 ~ 400.6 ~ 1.20.8 ~ 1.5--

-

1個 3日目 対応電鋳(スタンダード)4A51 ~ 30.5 ~ 1.515 ~ 800.8 ~ 1.51 ~ 2--

-

1個 3日目 対応電鋳(スタンダード)4A61 ~ 30.5 ~ 1.515 ~ 801 ~ 1.81.5 ~ 3--

-

1個 3日目 対応電鋳(スタンダード)4A81 ~ 30.5 ~ 1.515 ~ 801.2 ~ 22 ~ 4--

-

1個 3日目 対応電鋳(スタンダード)5A21 ~ 30.2 ~ 0.46 ~ 200.3 ~ 0.4---

-

1個 3日目 対応電鋳(スタンダード)5A2.51 ~ 30.2 ~ 0.58 ~ 250.3 ~ 0.5---

-

1個 3日目 対応電鋳(スタンダード)5A31 ~ 30.3 ~ 0.810 ~ 400.5 ~ 0.9---

-

1個 3日目 対応電鋳(スタンダード)5A41 ~ 30.3 ~ 0.810 ~ 400.6 ~ 1.2---

-

1個 3日目 対応電鋳(スタンダード)5A51 ~ 30.5 ~ 1.515 ~ 800.8 ~ 1.5---

-

1個 3日目 対応電鋳(スタンダード)5A61 ~ 30.5 ~ 1.515 ~ 801 ~ 1.8---

-

1個 3日目 対応電鋳(スタンダード)5A81 ~ 30.5 ~ 1.515 ~ 801.2 ~ 2---

-

1個 3日目 対応電鋳(高硬度)1A21 ~ 30.2 ~ 0.46 ~ 200.3 ~ 0.4--1.3 ~ 1.9

-

1個 3日目 対応電鋳(高硬度)1A2.51 ~ 30.2 ~ 0.58 ~ 250.3 ~ 0.5--1.5 ~ 2.4

-

1個 3日目 対応電鋳(高硬度)1A31 ~ 30.3 ~ 0.810 ~ 400.5 ~ 0.9--2 ~ 2.9

-

1個 3日目 対応電鋳(高硬度)1A41 ~ 30.3 ~ 0.810 ~ 400.6 ~ 1.2--2.5 ~ 3.9

-

1個 3日目 対応電鋳(高硬度)1A51 ~ 30.5 ~ 1.515 ~ 600.8 ~ 1.5--3.5 ~ 4.9

-

1個 3日目 対応電鋳(高硬度)1A61 ~ 30.5 ~ 1.515 ~ 601 ~ 1.6--4 ~ 5.9

-

1個 3日目 対応電鋳(高硬度)1A81 ~ 30.5 ~ 1.515 ~ 601.2 ~ 1.6--4.5 ~ 7.9

-

1個 3日目 対応電鋳(高硬度)2A21 ~ 3-6 ~ 200.3 ~ 0.4---

-

1個 3日目 対応電鋳(高硬度)2A2.51 ~ 3-8 ~ 250.3 ~ 0.5---

-

1個 3日目 対応電鋳(高硬度)2A31 ~ 3-10 ~ 400.5 ~ 0.9---

-

1個 3日目 対応電鋳(高硬度)2A41 ~ 3-10 ~ 400.6 ~ 1.2---

-

1個 3日目 対応電鋳(高硬度)2A51 ~ 3-15 ~ 600.8 ~ 1.5---

-

1個 3日目 対応電鋳(高硬度)2A61 ~ 3-15 ~ 601 ~ 1.6---

-

1個 3日目 対応電鋳(高硬度)2A81 ~ 3-15 ~ 601.2 ~ 1.6---

-

1個 3日目 対応電鋳(高硬度)3A21 ~ 30.2 ~ 0.46 ~ 200.3 ~ 0.4-1 ~ 45-

-

1個 3日目 対応電鋳(高硬度)3A2.51 ~ 30.2 ~ 0.58 ~ 250.3 ~ 0.5-1 ~ 45-

-

1個 3日目 対応電鋳(高硬度)3A31 ~ 30.3 ~ 0.810 ~ 400.5 ~ 0.9-1 ~ 45-

-

1個 3日目 対応電鋳(高硬度)3A41 ~ 30.3 ~ 0.810 ~ 400.6 ~ 1.2-1 ~ 45-

-

1個 3日目 対応電鋳(高硬度)3A51 ~ 30.5 ~ 1.515 ~ 600.8 ~ 1.5-1 ~ 45-

-

1個 3日目 対応電鋳(高硬度)3A61 ~ 30.5 ~ 1.515 ~ 601 ~ 1.6-1 ~ 50-

-

1個 3日目 対応電鋳(高硬度)3A81 ~ 30.5 ~ 1.515 ~ 601.2 ~ 1.6-1 ~ 60-

-

1個 3日目 対応電鋳(高硬度)4A21 ~ 30.2 ~ 0.46 ~ 200.3 ~ 0.40.4 ~ 0.8--

-

1個 3日目 対応電鋳(高硬度)4A2.51 ~ 30.2 ~ 0.58 ~ 250.3 ~ 0.50.6 ~ 1--

-

1個 3日目 対応電鋳(高硬度)4A31 ~ 30.3 ~ 0.810 ~ 400.5 ~ 0.90.8 ~ 1.5--

-

1個 3日目 対応電鋳(高硬度)4A41 ~ 30.3 ~ 0.810 ~ 400.6 ~ 1.20.8 ~ 1.5--

Loading...

規格表

ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-:関連画像
・規格表
D寸法を指定される場合は、D寸指定タイプPGED, PGKD( こちら)をご利用ください。
HGBSR型 式L
0.01mm単位
P2A形状不要
C
0.1mm単位
1A形状のみ
V
0.1mm単位
3A形状のみ
S
1°単位
4A形状のみ
R
0.1mm単位
TypeShapeD
30.730.60PGEB
(スタンダードタイプ)

PGKB
(高硬度タイプ)
1A
2A
3A
4A
5A
26.00~20.000.3 0.41
2
3
0.2~0.41.3~1.91~450.4~0.8
41.040.752.58.00~25.000.3 0.4 0.50.2~0.51.5~2.40.6~1.0
51.261.00310.00~40.000.5 0.6 0.7 0.8 0.9(*2)0.3~0.82.0~2.90.8~1.5
61.0040.6 0.72.5~3.9
1.250.8 0.9 1.0 1.2
81.5101.25515.00~80.00
(*1)
0.8 0.9 1.00.5~1.53.5~4.91.0~2.0
1.501.2 1.4 1.5(*3)
91.2561.0 4.0~5.91~501.5~3.0
1.501.2 1.4 1.5(*3)1.6(*3)1.8(*5)
111.5081.2 1.4 1.5(*3)4.5~7.91~602.0~4.0
2.001.6 1.8(*4) 2.0(*5)
(*1) PGKBはL寸60まで適用。
(*2) P0.9(D3)の時、 Gは1.0になります。
(*3) P1.5・P1.6(D6)の時、 Gは1.2になります。
(*4) P1.8(D8)の時、 Gは1.1になります。
(*5) P1.8(D6)の時、P2.0(D8)の時、 Gは0.8になります。
(*4)(*5) PGKBはP1.8・P2.0の時適用不可。
4A形状の場合、 R≧

型 式¥基準単価 1~4本
TypeD1A2A3A4A5A
PGEB
(スタンダードタイプ)
210,2909,2609,37010,29010,290
2.510,2909,2609,37010,29010,290
37,5606,8006,8107,5607,560
47,4806,6806,7307,4807,480
57,2406,4406,5207,2407,240
66,9906,2006,3006,9906,990
87,1606,3606,4407,1607,160
PGKB
(高硬度タイプ)
215,23013,70013,87015,23015,230
2.515,23013,70013,87015,23015,230
310,5309,4509,62010,53010,530
410,4709,3609,43010,47010,470
510,1409,0209,13010,14010,140
69,8008,6908,8309,8009,800
810,0208,9109,02010,02010,020

■数量スライド価格(1円未満切り捨て)
数量区分標準対応個別対応 大口
数 量1~45~1213~1920~5051~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

納期


500円/1本
ストークAは3本以上で1明細行あたり一律1,350円

使用例

ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-:関連画像

追加工

追加工価格も数量スライド適用 こちら
ピンポイントゲートブシュ -電鋳製/内径SR/B寸固定タイプ-:関連画像


基本情報

形状 ノーマルタイプ 先端つなぎ形状 SR 先端タイプ ノーマル
D寸法公差 0/-0.01 先端ストレート公差 0~0.1
