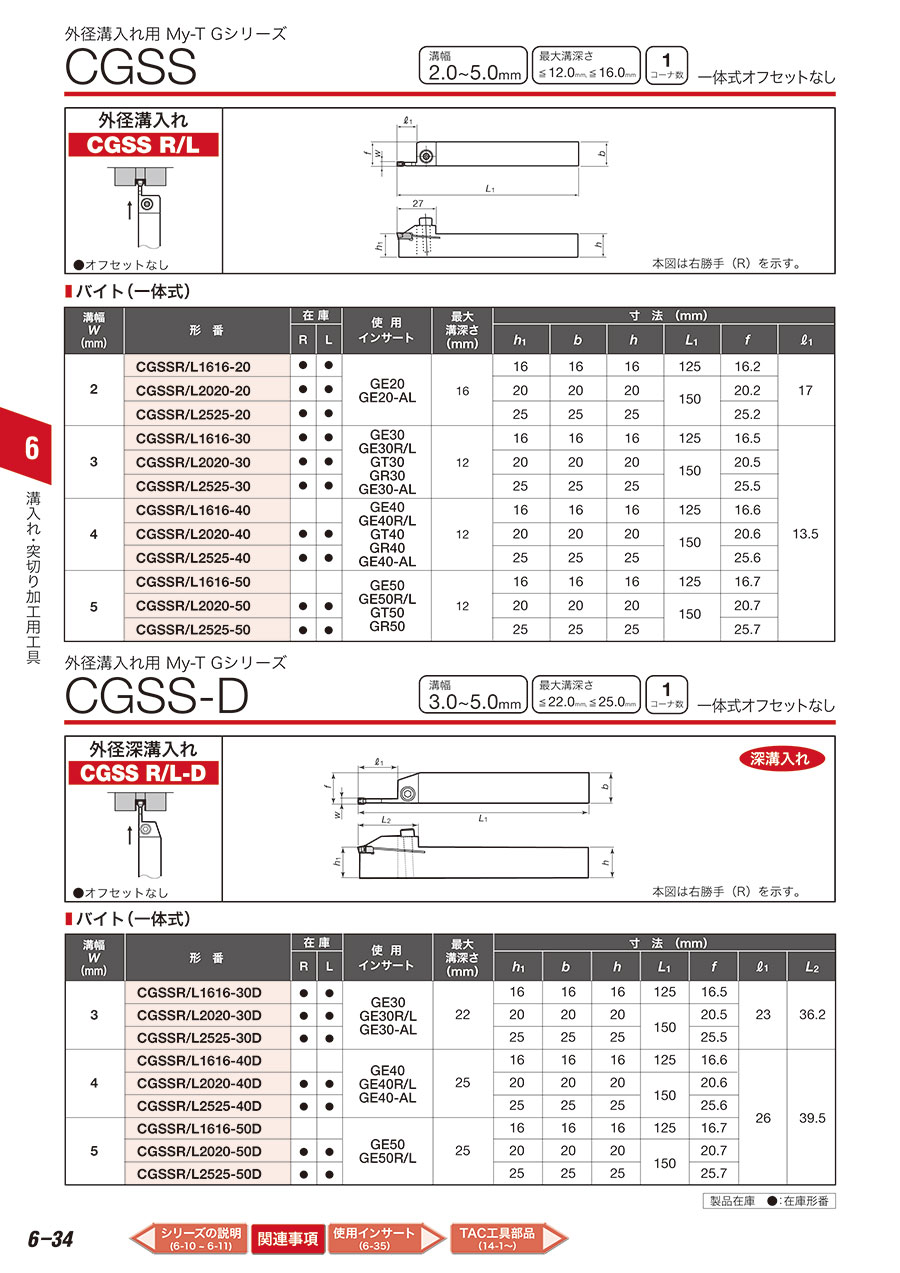

<h3 class="m-h3--wysiwyg">旋削用バイト CGSSR／Lの仕様</h3><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/223005213693/223005213693_001_20230801115901.jpg" alt="CGSSR／Lの構造図"></div><p>CGSSR／Lの構造図</p></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/223005213693/223005213693_002_20230801115901.jpg" alt="CGSSR／Lの寸法図"></div><p>CGSSR／Lの寸法図</p></div></div></div></div><p class="u-fs-M">本図は右勝手（R）を示す。</p><table class="m-table"><colgroup><col style="width:13.04347826087%;"><col style="width:8.695652173913%;"><col style="width:8.695652173913%;"><col style="width:8.695652173913%;"><col style="width:8.695652173913%;"><col style="width:8.695652173913%;"><col style="width:8.695652173913%;"><col style="width:8.695652173913%;"><col style="width:8.695652173913%;"><col style="width:8.695652173913%;"><col style="width:8.695652173913%;"></colgroup><thead><tr><th style="text-align: left;">形番</th><th style="text-align: center;">R／L</th><th style="text-align: center;">W</th><th style="text-align: center;">ar</th><th style="text-align: center;">h</th><th style="text-align: center;">b</th><th style="text-align: center;">L1</th><th style="text-align: center;">L2</th><th style="text-align: center;">h1</th><th style="text-align: center;">f</th><th style="text-align: center;">l1</th></tr></thead><tbody><tr><th style="text-align: left;">CGSSR1616-20</th><td style="text-align: center;">R</td><td style="text-align: center;">2.00</td><td style="text-align: center;">16.00</td><td style="text-align: center;">16.0</td><td style="text-align: center;">16.0</td><td style="text-align: center;">125.0</td><td style="text-align: center;">27.0</td><td style="text-align: center;">16.00</td><td style="text-align: center;">16.20</td><td style="text-align: center;">17.0</td></tr><tr><th style="text-align: left;">CGSSL1616-20</th><td style="text-align: center;">L</td><td style="text-align: center;">2.00</td><td style="text-align: center;">16.00</td><td style="text-align: center;">16.0</td><td style="text-align: center;">16.0</td><td style="text-align: center;">125.0</td><td style="text-align: center;">27.0</td><td style="text-align: center;">16.00</td><td style="text-align: center;">16.20</td><td style="text-align: center;">17.0</td></tr><tr><th style="text-align: left;">CGSSR2020-20</th><td style="text-align: center;">R</td><td style="text-align: center;">2.00</td><td style="text-align: center;">16.00</td><td style="text-align: center;">20.0</td><td style="text-align: center;">20.0</td><td style="text-align: center;">150.0</td><td style="text-align: center;">27.0</td><td style="text-align: center;">20.00</td><td style="text-align: center;">20.20</td><td style="text-align: center;">17.0</td></tr><tr><th style="text-align: left;">CGSSL2020-20</th><td style="text-align: center;">L</td><td style="text-align: center;">2.00</td><td style="text-align: center;">16.00</td><td style="text-align: center;">20.0</td><td style="text-align: center;">20.0</td><td style="text-align: center;">150.0</td><td style="text-align: center;">27.0</td><td style="text-align: center;">20.00</td><td style="text-align: center;">20.20</td><td style="text-align: center;">17.0</td></tr><tr><th style="text-align: left;">CGSSR2525-20</th><td style="text-align: center;">R</td><td style="text-align: center;">2.00</td><td style="text-align: center;">16.00</td><td style="text-align: center;">25.0</td><td style="text-align: center;">25.0</td><td style="text-align: center;">150.0</td><td style="text-align: center;">27.0</td><td style="text-align: center;">25.00</td><td style="text-align: center;">25.20</td><td style="text-align: center;">17.0</td></tr><tr><th style="text-align: left;">CGSSL2525-20</th><td style="text-align: center;">L</td><td style="text-align: center;">2.00</td><td style="text-align: center;">16.00</td><td style="text-align: center;">25.0</td><td style="text-align: center;">25.0</td><td style="text-align: center;">150.0</td><td style="text-align: center;">27.0</td><td style="text-align: center;">25.00</td><td style="text-align: center;">25.20</td><td style="text-align: center;">17.0</td></tr><tr><th style="text-align: left;">CGSSR1616-30</th><td style="text-align: center;">R</td><td style="text-align: center;">3.00</td><td style="text-align: center;">12.00</td><td style="text-align: center;">16.0</td><td style="text-align: center;">16.0</td><td style="text-align: center;">125.0</td><td style="text-align: center;">27.0</td><td style="text-align: center;">16.00</td><td style="text-align: center;">16.50</td><td style="text-align: center;">13.5</td></tr><tr><th style="text-align: left;">CGSSL1616-30</th><td style="text-align: center;">L</td><td style="text-align: center;">3.00</td><td style="text-align: center;">12.00</td><td style="text-align: center;">16.0</td><td style="text-align: center;">16.0</td><td style="text-align: center;">125.0</td><td style="text-align: center;">27.0</td><td style="text-align: center;">16.00</td><td style="text-align: center;">16.50</td><td style="text-align: center;">13.5</td></tr><tr><th style="text-align: left;">CGSSR2020-30</th><td style="text-align: center;">R</td><td style="text-align: center;">3.00</td><td style="text-align: center;">12.00</td><td style="text-align: center;">20.0</td><td style="text-align: center;">20.0</td><td style="text-align: center;">150.0</td><td style="text-align: center;">27.0</td><td style="text-align: center;">20.00</td><td style="text-align: center;">20.50</td><td style="text-align: center;">13.5</td></tr><tr><th style="text-align: left;">CGSSL2020-30</th><td style="text-align: center;">L</td><td style="text-align: center;">3.00</td><td style="text-align: center;">12.00</td><td style="text-align: center;">20.0</td><td style="text-align: center;">20.0</td><td style="text-align: center;">150.0</td><td style="text-align: center;">27.0</td><td style="text-align: center;">20.00</td><td style="text-align: center;">20.50</td><td style="text-align: center;">13.5</td></tr><tr><th style="text-align: left;">CGSSR2525-30</th><td style="text-align: center;">R</td><td style="text-align: center;">3.00</td><td style="text-align: center;">12.00</td><td style="text-align: center;">25.0</td><td style="text-align: center;">25.0</td><td style="text-align: center;">150.0</td><td style="text-align: center;">27.0</td><td style="text-align: center;">25.00</td><td style="text-align: center;">25.50</td><td style="text-align: center;">13.5</td></tr><tr><th style="text-align: left;">CGSSL2525-30</th><td style="text-align: center;">L</td><td style="text-align: center;">3.00</td><td style="text-align: center;">12.00</td><td style="text-align: center;">25.0</td><td style="text-align: center;">25.0</td><td style="text-align: center;">150.0</td><td style="text-align: center;">27.0</td><td style="text-align: center;">25.00</td><td style="text-align: center;">25.50</td><td style="text-align: center;">13.5</td></tr><tr><th style="text-align: left;">CGSSR2020-40</th><td style="text-align: center;">R</td><td style="text-align: center;">4.00</td><td style="text-align: center;">12.00</td><td style="text-align: center;">20.0</td><td style="text-align: center;">20.0</td><td style="text-align: center;">150.0</td><td style="text-align: center;">27.0</td><td style="text-align: center;">20.00</td><td style="text-align: center;">20.60</td><td style="text-align: center;">13.5</td></tr><tr><th style="text-align: left;">CGSSL2020-40</th><td style="text-align: center;">L</td><td style="text-align: center;">4.00</td><td style="text-align: center;">12.00</td><td style="text-align: center;">20.0</td><td style="text-align: center;">20.0</td><td style="text-align: center;">150.0</td><td style="text-align: center;">27.0</td><td style="text-align: center;">20.00</td><td style="text-align: center;">20.60</td><td style="text-align: center;">13.5</td></tr><tr><th style="text-align: left;">CGSSR2525-40</th><td style="text-align: center;">R</td><td style="text-align: center;">4.00</td><td style="text-align: center;">12.00</td><td style="text-align: center;">25.0</td><td style="text-align: center;">25.0</td><td style="text-align: center;">150.0</td><td style="text-align: center;">27.0</td><td style="text-align: center;">25.00</td><td style="text-align: center;">25.60</td><td style="text-align: center;">13.5</td></tr><tr><th style="text-align: left;">CGSSL2525-40</th><td style="text-align: center;">L</td><td style="text-align: center;">4.00</td><td style="text-align: center;">12.00</td><td style="text-align: center;">25.0</td><td style="text-align: center;">25.0</td><td style="text-align: center;">150.0</td><td style="text-align: center;">27.0</td><td style="text-align: center;">25.00</td><td style="text-align: center;">25.60</td><td style="text-align: center;">13.5</td></tr><tr><th style="text-align: left;">CGSSR2020-50</th><td style="text-align: center;">R</td><td style="text-align: center;">5.00</td><td style="text-align: center;">12.00</td><td style="text-align: center;">20.0</td><td style="text-align: center;">20.0</td><td style="text-align: center;">150.0</td><td style="text-align: center;">27.0</td><td style="text-align: center;">20.00</td><td style="text-align: center;">20.70</td><td style="text-align: center;">13.5</td></tr><tr><th style="text-align: left;">CGSSL2020-50</th><td style="text-align: center;">L</td><td style="text-align: center;">5.00</td><td style="text-align: center;">12.00</td><td style="text-align: center;">20.0</td><td style="text-align: center;">20.0</td><td style="text-align: center;">150.0</td><td style="text-align: center;">27.0</td><td style="text-align: center;">20.00</td><td style="text-align: center;">20.70</td><td style="text-align: center;">13.5</td></tr><tr><th style="text-align: left;">CGSSR2525-50</th><td style="text-align: center;">R</td><td style="text-align: center;">5.00</td><td style="text-align: center;">12.00</td><td style="text-align: center;">25.0</td><td style="text-align: center;">25.0</td><td style="text-align: center;">150.0</td><td style="text-align: center;">27.0</td><td style="text-align: center;">25.00</td><td style="text-align: center;">25.70</td><td style="text-align: center;">13.5</td></tr><tr><th style="text-align: left;">CGSSL2525-50</th><td style="text-align: center;">L</td><td style="text-align: center;">5.00</td><td style="text-align: center;">12.00</td><td style="text-align: center;">25.0</td><td style="text-align: center;">25.0</td><td style="text-align: center;">150.0</td><td style="text-align: center;">27.0</td><td style="text-align: center;">25.00</td><td style="text-align: center;">25.70</td><td style="text-align: center;">13.5</td></tr><tr></tr><tr></tr><tr></tr><tr></tr><tr></tr><tr></tr><tr></tr><tr></tr><tr></tr><tr></tr><tr></tr><tr></tr><tr></tr></tbody></table><p class="u-fs-M">単位：mm</p>
