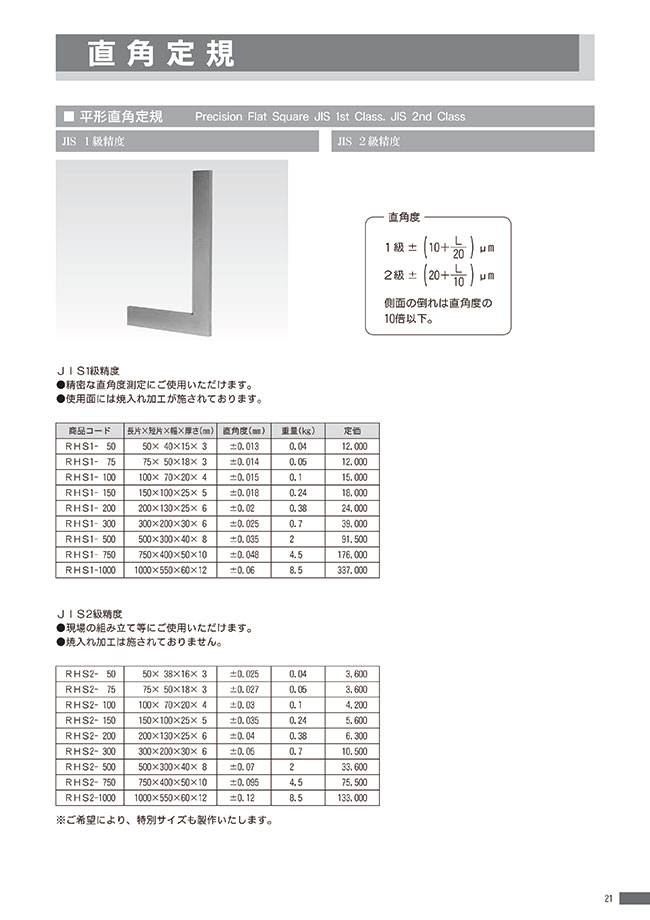

<h3 class="m-h3--wysiwyg">製品特長・仕様</h3><h4 class="m-h4--wysiwyg">製品の基本仕様・特長</h4><p>直角度</p><ul class="m-list"><li>&plusmn;（10+L/20）&mu;m</li><li>側面の倒れは直角度の10倍以下。</li></ul><h4 class="m-h4--wysiwyg">規格表</h4><table class="m-table" summary="平形直角定規 JIS 1級 規格表"><colgroup><col width="17.9%" /><col width="42.0%" /><col width="22.6%" /><col width="17.5%" /></colgroup><thead><tr><th style="text-align: center;">型番</th><th style="text-align: center;">長片&times;短片&times;幅&times;厚さ（mm）</th><th style="text-align: center;">直角度（mm）</th><th style="text-align: center;">重量（kg）</th></tr></thead><tbody><tr><td style="text-align: center;">RHS1-50</td><td style="text-align: center;">50&times;40&times;15&times;3</td><td style="text-align: center;">&plusmn;0.013</td><td style="text-align: center;">0.04</td></tr><tr><td style="text-align: center;">RHS1-75</td><td style="text-align: center;">75&times;50&times;18&times;3</td><td style="text-align: center;">&plusmn;0.014</td><td style="text-align: center;">0.05</td></tr><tr><td style="text-align: center;">RHS1-100</td><td style="text-align: center;">100&times;70&times;20&times;4</td><td style="text-align: center;">&plusmn;0.015</td><td style="text-align: center;">0.1</td></tr><tr><td style="text-align: center;">RHS1-150</td><td style="text-align: center;">150&times;100&times;25&times;5</td><td style="text-align: center;">&plusmn;0.018</td><td style="text-align: center;">0.24</td></tr><tr><td style="text-align: center;">RHS1-200</td><td style="text-align: center;">200&times;130&times;25&times;6</td><td style="text-align: center;">&plusmn;0.02</td><td style="text-align: center;">0.38</td></tr><tr><td style="text-align: center;">RHS1-300</td><td style="text-align: center;">300&times;200&times;30&times;6</td><td style="text-align: center;">&plusmn;0.025</td><td style="text-align: center;">0.7</td></tr><tr><td style="text-align: center;">RHS1-500</td><td style="text-align: center;">500&times;300&times;40&times;8</td><td style="text-align: center;">&plusmn;0.035</td><td style="text-align: center;">2</td></tr><tr><td style="text-align: center;">RHS1-750</td><td style="text-align: center;">750&times;400&times;50&times;10</td><td style="text-align: center;">&plusmn;0.048</td><td style="text-align: center;">4.5</td></tr><tr><td style="text-align: center;">RHS1-1000</td><td style="text-align: center;">1,000&times;550&times;60&times;12</td><td style="text-align: center;">&plusmn;0.06</td><td style="text-align: center;">8.5</td></tr></tbody></table>
