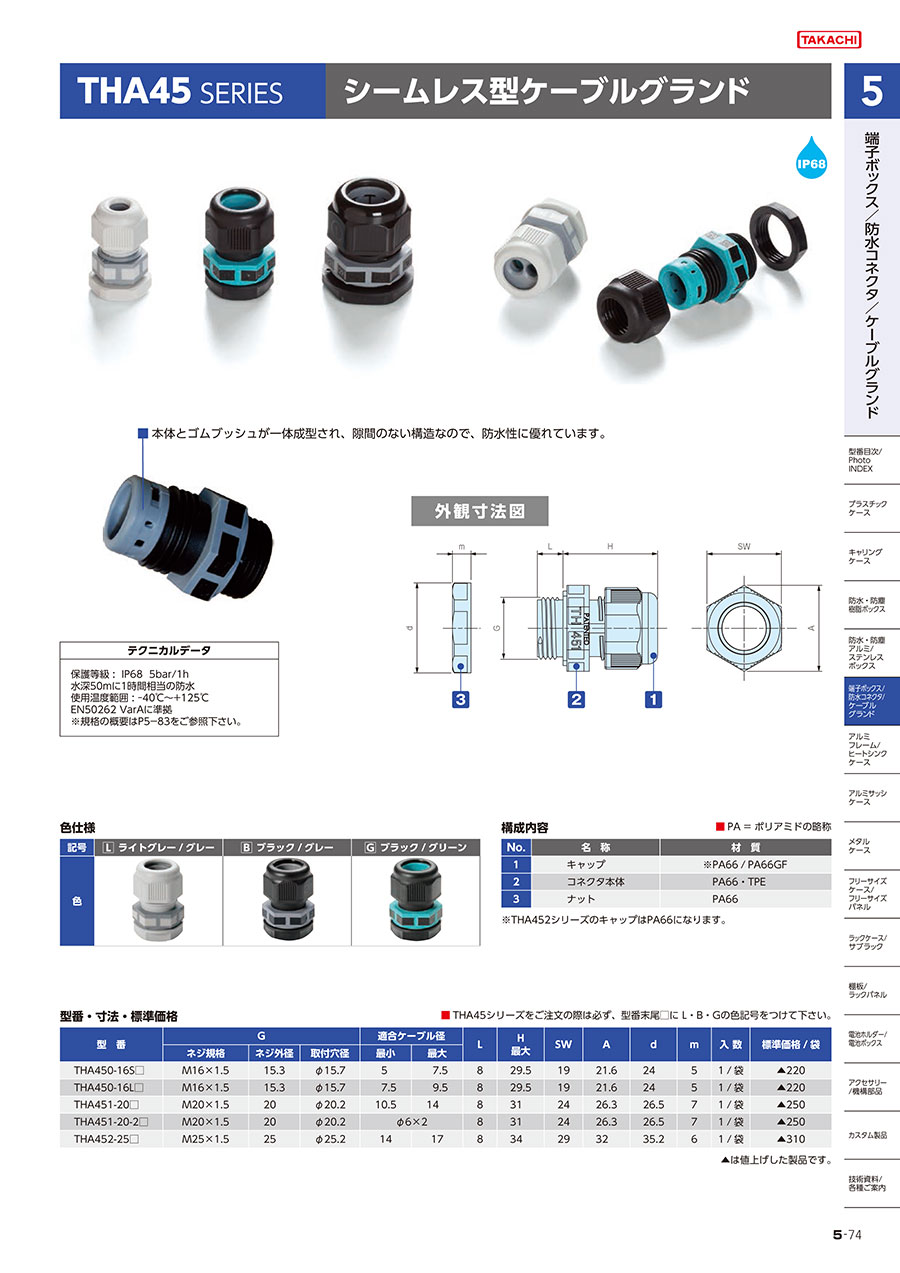

<h3 class="m-h3--wysiwyg">THA45シリーズの詳細</h3><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222005037629/222005037629_001_20230801115858.jpg" alt="商品画像"></div><p>商品画像</p></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222005037629/222005037629_002_20230801115858.jpg" alt="本体とゴムブッシュが一体成型され、隙間のない構造なので、防水性に優れている。 "></div><p>本体とゴムブッシュが一体成型され、隙間のない構造なので、防水性に優れている。 </p></div></div></div></div><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222005037629/222005037629_003_20230801115858.jpg" alt="寸法図"></div><p>寸法図</p></div><h4 class="m-h4--wysiwyg">構成部品</h4><table class="m-table"><colgroup><col style="width:25%;"><col style="width:25%;"><col style="width:25%;"><col style="width:25%;"></colgroup><thead><tr><th style="text-align: center;">照番</th><th style="text-align: center;">名称</th><th style="text-align: center;">個数</th><th style="text-align: center;">材質</th></tr></thead><tbody><tr><td style="text-align: center;">1</td><td style="text-align: left;">キャップ</td><td style="text-align: center;">1</td><td style="text-align: left;">※PA66 / PA66-GF</td></tr><tr><td style="text-align: center;">2</td><td style="text-align: left;">コネクタ本体</td><td style="text-align: center;">1</td><td style="text-align: left;">   PA66 / TPE</td></tr><tr><td style="text-align: center;">3</td><td style="text-align: left;">ナット</td><td style="text-align: center;">1</td><td style="text-align: left;">   PA66</td></tr></tbody></table><ul class="m-notesList">    <li>※ THA452シリーズのキャップはPA66になります。</li></ul><h4 class="m-h4--wysiwyg">機種内容</h4><table class="m-table"><colgroup><col style="width:15.503875968992%;"><col style="width:8.5271317829457%;"><col style="width:8.5271317829457%;"><col style="width:8.5271317829457%;"><col style="width:8.5271317829457%;"><col style="width:8.5271317829457%;"><col style="width:6.9767441860465%;"><col style="width:6.9767441860465%;"><col style="width:6.9767441860465%;"><col style="width:6.9767441860465%;"><col style="width:6.9767441860465%;"><col style="width:6.9767441860465%;"></colgroup><thead><tr><th rowspan="2" style="text-align: center;">型番</th><th colspan="3" style="text-align: center;">G</th><th colspan="2" style="text-align: center;">適合ケーブル径</th><th rowspan="2" style="text-align: center;">L</th><th rowspan="2" style="text-align: center;">H<br>最大</th><th rowspan="2" style="text-align: center;">SW</th><th rowspan="2" style="text-align: center;"> A</th><th rowspan="2" style="text-align: center;">d</th><th rowspan="2" style="text-align: center;">m</th></tr><tr><th style="text-align: center;">ネジ規格</th><th style="text-align: center;">ネジ外径</th><th style="text-align: center;">取付穴径</th><th style="text-align: center;">最小</th><th style="text-align: center;">最大</th></tr></thead><tbody><tr><td style="text-align: left;">THA450－16S □</td><td style="text-align: center;">M16×1.5</td><td style="text-align: center;">15.3</td><td style="text-align: center;">φ15.7</td><td style="text-align: center;">φ5</td><td style="text-align: center;">φ7.5</td><td style="text-align: center;">8</td><td style="text-align: center;">29.5</td><td style="text-align: center;">19</td><td style="text-align: center;">21.6</td><td style="text-align: center;">24</td><td style="text-align: center;">5</td></tr><tr><td style="text-align: left;">THA450－16L □</td><td style="text-align: center;">M16×1.5</td><td style="text-align: center;">15.3</td><td style="text-align: center;"> φ15.7</td><td style="text-align: center;">φ7.5</td><td style="text-align: center;">φ9.5</td><td style="text-align: center;">8</td><td style="text-align: center;">29.5</td><td style="text-align: center;">19</td><td style="text-align: center;">21.6</td><td style="text-align: center;">24</td><td style="text-align: center;">5</td></tr><tr><td style="text-align: left;">THA451－20 □</td><td style="text-align: center;">M20×1.5</td><td style="text-align: center;">20</td><td style="text-align: center;">φ20.2</td><td style="text-align: center;">φ10.5</td><td style="text-align: center;">φ14</td><td style="text-align: center;">8</td><td style="text-align: center;">31</td><td style="text-align: center;">24</td><td style="text-align: center;">26.3</td><td style="text-align: center;">26.5</td><td style="text-align: center;">7</td></tr><tr><td style="text-align: left;">THA451－20－2 □</td><td style="text-align: center;">M20×1.5</td><td style="text-align: center;">20</td><td style="text-align: center;">φ20.2</td><td colspan="2" style="text-align: center;"> φ6×2</td><td style="text-align: center;">8</td><td style="text-align: center;">31</td><td style="text-align: center;">24</td><td style="text-align: center;">26.3</td><td style="text-align: center;">26.5</td><td style="text-align: center;">7</td></tr><tr><td style="text-align: left;">THA452－25 □</td><td style="text-align: center;">M25×1.5</td><td style="text-align: center;">25</td><td style="text-align: center;">φ20.2</td><td style="text-align: center;">φ14</td><td style="text-align: center;">φ17</td><td style="text-align: center;">8</td><td style="text-align: center;">34</td><td style="text-align: center;">29</td><td style="text-align: center;">32</td><td style="text-align: center;">35.2</td><td style="text-align: center;">6</td></tr></tbody></table>
