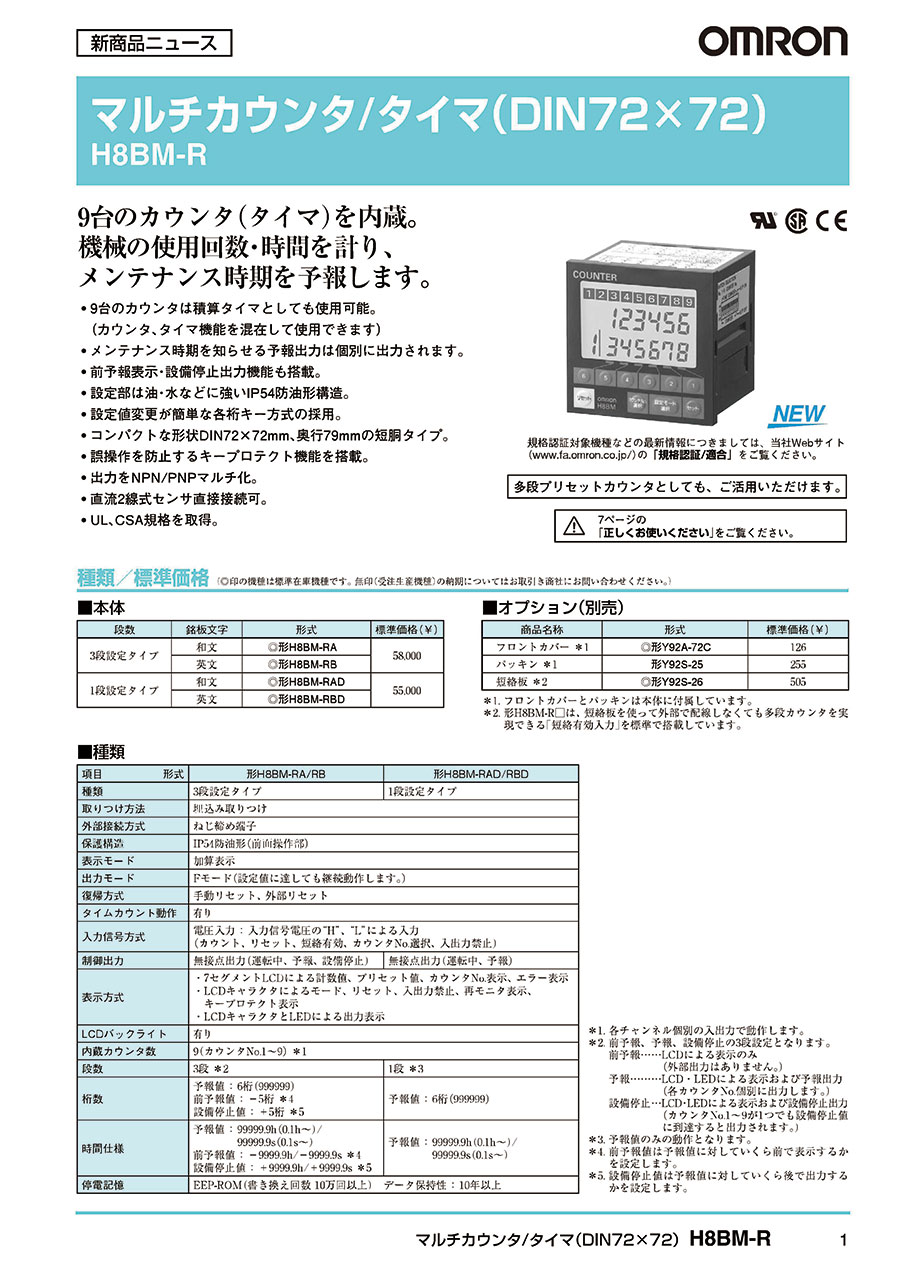

<h3 class="m-h3--wysiwyg">マルチカウンタ／タイマ（DIN72&times;72） H8BM-Rの仕様</h3>
<div class="m-cols" data-autoheight="group">
<div class="m-cols__wrap">
<div class="m-cols__1of2">
<div class="m-thumbnail">
<div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222004923510/222004923510_001_20230801115858.jpg" alt="マルチカウンタ/タイマ（DIN72×72） H8BM-R:関連画像" /></div>
<p>H8BMの外観</p>
</div>
</div>
<div class="m-cols__1of2">
<div class="m-thumbnail">
<div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222004923510/222004923510_002_20230801115858.jpg" alt="マルチカウンタ/タイマ（DIN72×72） H8BM-R:関連画像" /></div>
<p>H8BMの寸法図（単位：mm）</p>
</div>
</div>
</div>
</div>

<table class="m-table"><colgroup> <col style="width: 33.333333333333%;" /> <col style="width: 33.333333333333%;" /> <col style="width: 33.333333333333%;" /> </colgroup>
<thead>
<tr>
<th style="text-align: center;">段数</th>
<th style="text-align: center;">銘板文字</th>
<th style="text-align: center;">形式</th>
</tr>
</thead>
<tbody>
<tr>
<th style="text-align: center;" rowspan="2">3段設定タイプ</th>
<td style="text-align: center;">和文</td>
<td style="text-align: left;">形H8BM-RA DC24</td>
</tr>
<tr>
<td style="text-align: center;">英文</td>
<td style="text-align: left;">形H8BM-RB DC24</td>
</tr>
<tr>
<th style="text-align: center;" rowspan="2">1段設定タイプ</th>
<td style="text-align: center;">和文</td>
<td style="text-align: left;">形H8BM-RAD DC24</td>
</tr>
<tr>
<td style="text-align: center;">英文</td>
<td style="text-align: left;">形H8BM-RBD DC24</td>
</tr>
</tbody>
</table>
<h4 class="m-h4--wysiwyg">種類</h4>
<table class="m-table"><colgroup> <col style="width: 32.075471698113%;" /> <col style="width: 35.849056603774%;" /> <col style="width: 32.075471698113%;" /> </colgroup>
<thead>
<tr>
<th style="text-align: left;">項目 形式</th>
<th style="text-align: center;">形H8BM-RA／RB</th>
<th style="text-align: center;">形H8BM-RAD／RBD</th>
</tr>
</thead>
<tbody>
<tr>
<th style="text-align: left;">種類</th>
<td style="text-align: left;">3段設定タイプ</td>
<td style="text-align: left;">1段設定タイプ</td>
</tr>
<tr>
<th style="text-align: left;">取りつけ方法</th>
<td style="text-align: left;" colspan="2">埋込み取りつけ</td>
</tr>
<tr>
<th style="text-align: left;">外部接続方式</th>
<td style="text-align: left;" colspan="2">ねじ締め端子</td>
</tr>
<tr>
<th style="text-align: left;">保護構造</th>
<td style="text-align: left;" colspan="2">IP54防油形（前面操作部）</td>
</tr>
<tr>
<th style="text-align: left;">入力モード</th>
<td style="text-align: left;" colspan="2">加算</td>
</tr>
<tr>
<th style="text-align: left;">出力モード</th>
<td style="text-align: left;" colspan="2">Fモード（設定値に達しても継続動作します。）</td>
</tr>
<tr>
<th style="text-align: left;">復帰方式</th>
<td style="text-align: left;" colspan="2">手動リセット、外部リセット</td>
</tr>
<tr>
<th style="text-align: left;">タイムカウント動作</th>
<td style="text-align: left;" colspan="2">有り</td>
</tr>
<tr>
<th style="text-align: left;">入力信号方式</th>
<td style="text-align: left;" colspan="2">電圧入力：入力信号電圧の&ldquo;H&rdquo;、&ldquo;L&rdquo;による入力<br />（カウント、リセット、短絡有効、カウンタNo.選択、入出力禁止）</td>
</tr>
<tr>
<th style="text-align: left;">制御出力</th>
<td style="text-align: left;">無接点出力（運転中、予報、設備停止）</td>
<td style="text-align: left;">無接点出力（運転中、予報）</td>
</tr>
<tr>
<th style="text-align: left;">表示方式</th>
<td style="text-align: left;" colspan="2">・7セグメントLCDによる計数値、プリセット値、カウンタNo.表示、エラー表示<br />・LCDキャラクタによるモード、リセット、入出力禁止、再モニタ表示、キープロテクト表示<br />・LCDキャラクタとLEDによる出力表示</td>
</tr>
<tr>
<th style="text-align: left;">LCDバックライト</th>
<td style="text-align: left;" colspan="2">有り</td>
</tr>
<tr>
<th style="text-align: left;">内蔵カウンタ数</th>
<td style="text-align: left;" colspan="2">9（カウンタNo.1～9）*1</td>
</tr>
<tr>
<th style="text-align: left;">段数</th>
<td style="text-align: left;">3段 *2</td>
<td style="text-align: left;">1段 *3</td>
</tr>
<tr>
<th style="text-align: left;">桁数</th>
<td style="text-align: left;">予報値：6桁（999999）<br />前予報値：-5桁 *4<br />設備停止値：+5桁 *5</td>
<td style="text-align: left;">予報値：6桁（999999）</td>
</tr>
<tr>
<th style="text-align: left;">時間仕様</th>
<td style="text-align: left;">予報値：99999.9h（0.1h～）／99999.9s（0.1s～）<br />前予報値：-9999.9h／-9999.9s *4<br />設備停止値：+9999.9h／+9999.9s *5</td>
<td style="text-align: left;">予報値：99999.9h（0.1h～）／99999.9s（0.1s～）</td>
</tr>
<tr>
<th style="text-align: left;">停電記憶</th>
<td style="text-align: left;" colspan="2">EEP-ROM（書き換え回数 10万回以上） データ保持性：10年以上</td>
</tr>
</tbody>
</table>
<p class="u-fs-M">*1. 各チャンネル個別の入出力で動作します。<br />*2. 前予報、予報、設備停止の3段設定となります。<br />前予報&hellip;&hellip;LCDによる表示のみ<br />（外部出力はありません。）<br />予報&hellip;&hellip;&hellip;LCD・LEDによる表示および予報出力<br />（各カウンタNo.個別に出力します。）<br />設備停止&hellip;LCD・LEDによる表示および設備停止出力<br />（カウンタNo.1～9が1つでも設備停止値に到達すると出力されます。）<br />*3. 予報値のみの動作となります。<br />*4. 前予報値は予報値に対していくら前で表示するかを設定します。<br />*5. 設備停止値は予報値に対していくら後で出力するかを設定します。</p>
<h4 class="m-h4--wysiwyg">定格／性能</h4>
<div class="m-cols" data-autoheight="group">
<div class="m-cols__wrap">
<div class="m-cols__1of2">
<table class="m-table"><colgroup> <col style="width: 34.52380952381%;" /> <col style="width: 65.47619047619%;" /> </colgroup>
<tbody>
<tr>
<th style="text-align: left;">電源電圧</th>
<td style="text-align: left;">DC24V</td>
</tr>
<tr>
<th style="text-align: left;">許容電圧変動範囲</th>
<td style="text-align: left;">電源電圧の85～110% *1</td>
</tr>
<tr>
<th style="text-align: left;">消費電力</th>
<td style="text-align: left;">約1.7W（DC26.4V時）</td>
</tr>
<tr>
<th style="text-align: left;">最高計数速度</th>
<td style="text-align: left;">30Hz（カウント入力1～7）、<br />30Hz／500Hz切替（カウント入力8、9）</td>
</tr>
<tr>
<th style="text-align: left;">最小入力信号幅</th>
<td style="text-align: left;">カウント入力1～7：16.7ms（ON、OFF比1:1）<br />カウント入力8、9：16.7ms／1ms切替（ON、OFF比1:1）<br />リセット入力：100ms<br />短絡有効入力：75ms<br />カウンタNo.選択入力：30ms<br />入出力禁止入力：16.7ms</td>
</tr>
<tr>
<th style="text-align: left;">ワンショット時間</th>
<td style="text-align: left;">20ms *2</td>
</tr>
<tr>
<th style="text-align: left;">カウント入力<br />リセット入力<br />短絡有効入力<br />カウンタNo.選択入力<br />入出力禁止入力</th>
<td style="text-align: left;">電圧入力<br />&ldquo;H&rdquo;レベルDC16～26.4V<br />&ldquo;L&rdquo;レベルDC0～3V<br />（入力抵抗約2.2k&Omega;）</td>
</tr>
<tr>
<th style="text-align: left;">制御出力</th>
<td style="text-align: left;">オープンコレクタ出力 DC30V max. 100mA max.</td>
</tr>
<tr>
<th style="text-align: left;">使用周囲温度</th>
<td style="text-align: left;">-10～+55℃（ただし、氷結・結露のないこと）</td>
</tr>
<tr>
<th style="text-align: left;">保存温度</th>
<td style="text-align: left;">-25～+65℃（ただし、氷結・結露のないこと）</td>
</tr>
<tr>
<th style="text-align: left;">使用周囲湿度</th>
<td style="text-align: left;">25～85%</td>
</tr>
<tr>
<th style="text-align: left;">ケース色</th>
<td style="text-align: left;">ダークグレー（マンセル5Y3／1）</td>
</tr>
</tbody>
</table>
<p class="u-fs-M">*1. リップル含有率は20%以下。<br />*2. トータルカウンタとして使用している時、桁上げ信号として出力されます。</p>
</div>
<div class="m-cols__1of2">
<table class="m-table"><colgroup> <col style="width: 17.647058823529%;" /> <col style="width: 17.647058823529%;" /> <col style="width: 64.705882352941%;" /> </colgroup>
<tbody>
<tr>
<th style="text-align: left;" colspan="2">絶縁抵抗</th>
<td style="text-align: left;">100M&Omega;以上（DC500Vメガにて）<br />（導電部端子と露出した非充電金属部間）</td>
</tr>
<tr>
<th style="text-align: left;" colspan="2">耐電圧</th>
<td style="text-align: left;">AC1,000V 50／60Hz 1min<br />（導電部端子と露出した非充電金属部間）</td>
</tr>
<tr>
<th style="text-align: left;" colspan="2">インパルス電圧</th>
<td style="text-align: left;">1kV（電源端子間）<br />1.5kV（導電部端子と露出した非充電金属部間）</td>
</tr>
<tr>
<th style="text-align: left;" colspan="2">耐ノイズ</th>
<td style="text-align: left;">ノイズシミュレータによる方形波ノイズ<br />（パルス幅100ns/1&mu;s 立ち上がり1ns）<br />&plusmn;480V（電源端子間）&plusmn;480V（入力端子間）</td>
</tr>
<tr>
<th style="text-align: left;" colspan="2">静電気耐力</th>
<td style="text-align: left;">8kV（誤動作） 15kV（破壊）</td>
</tr>
<tr>
<th style="text-align: left;" rowspan="2">振動</th>
<th style="text-align: left;">耐久</th>
<td style="text-align: left;">10～55Hz 片振幅0.75mm 3方向 各2h</td>
</tr>
<tr>
<th style="text-align: left;">誤動作</th>
<td style="text-align: left;">10～55Hz 片振幅0.5mm 3方向 各10min</td>
</tr>
<tr>
<th style="text-align: left;" rowspan="2">衝撃</th>
<th style="text-align: left;">耐久</th>
<td style="text-align: left;">300m/s<sup>2</sup> 3軸 6方向 各3回</td>
</tr>
<tr>
<th style="text-align: left;">誤動作</th>
<td style="text-align: left;">200m/s<sup>2</sup> 3軸 6方向 各3回</td>
</tr>
<tr>
<th style="text-align: left;" colspan="2">質量</th>
<td style="text-align: left;">約250g（本体のみ）</td>
</tr>
</tbody>
</table>
</div>
</div>
</div>

<h4 class="m-h4--wysiwyg">適用規格</h4>
<table class="m-table"><colgroup> <col style="width: 7.8571428571429%;" /> <col style="width: 21.428571428571%;" /> <col style="width: 70.714285714286%;" /> </colgroup>
<tbody>
<tr>
<th style="text-align: left;">安全規格</th>
<td style="text-align: left;" colspan="2">UL508／CSA C22.2 No.14<br />EN61326</td>
</tr>
<tr>
<th style="text-align: left;">EMC</th>
<td style="text-align: left; border-right-color: transparent;">（EMI） <br />放射妨害電界強度<br />雑音端子電圧 <br />（EMS） <br />静電気放電イミュニティ <br />電界強度イミュニティ <br />バーストノイズイミュニティ <br />サージイミュニティ <br />伝導性ノイズイミュニティ</td>
<td style="text-align: left;">EN61326-1 *<br />EN61326-1（EN55011 Group 1 Class A）<br />EN61326-1（EN55011 Group 1 Class A）<br />EN61326-1 *<br />EN61326-1（EN61000-4-2）：4kV 接触、8kV 気中<br />EN61326-1（EN61000-4-3）：10V/m AM変調（80MHz～1GHz、 1400～2000MHz）10V/m パルス変調（900MHz&plusmn;5MHz）<br />EN61326-1（EN61000-4-4）：2kV 電源線、1kV I/O信号線<br />EN61326-1（EN61000-4-5）：1kV 線間（電源線）、2kV 大地間（電源線）<br /> EN61326-1（EN61000-4-6）：10V（0.15～80MHz）</td>
</tr>
</tbody>
</table>
<p class="u-fs-M">*工業用電磁環境（EN/IEC61326-1 第2表）</p>
<h4 class="m-h4--wysiwyg">内部接続</h4>
<div class="m-cols" data-autoheight="group">
<div class="m-cols__wrap">
<div class="m-cols__1of2">
<div class="m-thumbnail">
<div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222004923510/222004923510_003_20230801115858.jpg" alt="マルチカウンタ/タイマ（DIN72×72） H8BM-R:関連画像" /></div>
<p>形H8BM-Rの内部接続図</p>
</div>
</div>
<div class="m-cols__1of2">
<table class="m-table"><colgroup> <col style="width: 33.333333333333%;" /> <col style="width: 66.666666666667%;" /> </colgroup>
<thead>
<tr>
<th style="text-align: left;">-</th>
<th style="text-align: left;">運転中出力、設備停止出力<br />予報出力1～9</th>
</tr>
</thead>
<tbody>
<tr>
<th style="text-align: left;">出力方式</th>
<td style="text-align: left;">オープンコレクタ</td>
</tr>
<tr>
<th style="text-align: left;">開閉容量</th>
<td style="text-align: left;">DC30V max.、100mA max.</td>
</tr>
<tr>
<th style="text-align: left;">残留電圧</th>
<td style="text-align: left;">DC2V以下</td>
</tr>
<tr>
<th style="text-align: left;">漏れ電流</th>
<td style="text-align: left;">100&mu;A以下</td>
</tr>
</tbody>
</table>
<p class="u-fs-M">注1. 負荷が短絡した場合、内部回路が破損しますので、ご注意ください。<br />注2. 誘導性負荷のときは、逆サージ吸収用ダイオードを接続してください。</p>
</div>
</div>
</div>

<h4 class="m-h4--wysiwyg">入出力機能</h4>
<p class="u-fs-M"><span class="u-bold">入力機能</span></p>
<div class="m-unit">
<table class="m-table"><colgroup> <col style="width: 21.978021978022%;" /> <col style="width: 78.021978021978%;" /> </colgroup>
<tbody>
<tr>
<th style="text-align: left;">カウント入力9点</th>
<td style="text-align: left;">・計数信号を取り込みます。<br />・タイムカウント動作時には、計時信号入力として使用します。<br />・最高計数速度はカウント入力1～7：30Hz（最小信号入力幅16.7ms）、カウント入力8、9：30Hz／500Hz（最小信号入力幅16.7ms／1ms）まで受けつけ可能です。</td>
</tr>
<tr>
<th style="text-align: left;">リセット入力1点</th>
<td style="text-align: left;">・表示中のカウンタNo.の計数（計時）値をリセットします。<br />・リセット中のカウンタNo.は計数、計時せず制御出力もOFFします。<br />・再モニタ中のリセットは、表示中のカウンタNo.においてリセットされた計数（計時）値を復帰させます。<br />・リセット入力中は、リセット表示が点灯します。</td>
</tr>
<tr>
<th style="text-align: left;">短絡有効入力</th>
<td style="text-align: left;">・短絡有効入力をONにすると、カウント入力1に入力を入れるだけで、カウント入力2～9も入力を受けつけます。<br />外部で短絡配線することなく多段のプリセットカウンタとして使用できます。</td>
</tr>
<tr>
<th style="text-align: left;">カウンタNo.選択入力</th>
<td style="text-align: left;">・表示しているカウンタNo.の切り替えを行います。</td>
</tr>
<tr>
<th style="text-align: left;">入出力禁止入力</th>
<td style="text-align: left;">・すべてのカウンタNo.のカウント入力を受けつけなくします。<br />・全予報出力、運転中出力および設備停止出力をOFFします。<br />・入出力禁止入力中は、入出力禁止表示が点灯します。</td>
</tr>
</tbody>
</table>
</div>
<div class="m-unit">
<p class="u-fs-M"><span class="u-bold">出力機能</span></p>
</div>
<div class="m-unit">
<table class="m-table"><colgroup> <col style="width: 21.978021978022%;" /> <col style="width: 78.021978021978%;" /> </colgroup>
<tbody>
<tr>
<th style="text-align: left;">予報出力9点</th>
<td style="text-align: left;">・それぞれの予報値に達したとき、出力ONします。<br />・トータルカウンタとして使用するときは、桁上げ信号としてワンショット出力を出します。<br />・計数値がリセットされるまで出力を保持します。</td>
</tr>
<tr>
<th style="text-align: left;">運転中出力1点</th>
<td style="text-align: left;">・正常運転中、出力ONします。</td>
</tr>
<tr>
<th style="text-align: left;">設備停止出力1点（共通）</th>
<td style="text-align: left;">・いずれかのカウンタNo.で設備停止値に達した時、出力ONします。<br />・計数値がリセットされるまで出力を保持します。</td>
</tr>
</tbody>
</table>
</div>
<p class="u-fs-M">注. 入出力は通電動作中に有効となり、停電中は入力無効、出力OFFとなります。</p>
<p class="u-fs-M">※上記以外の製品情報につきましては、カタログを参照下さい。</p>
