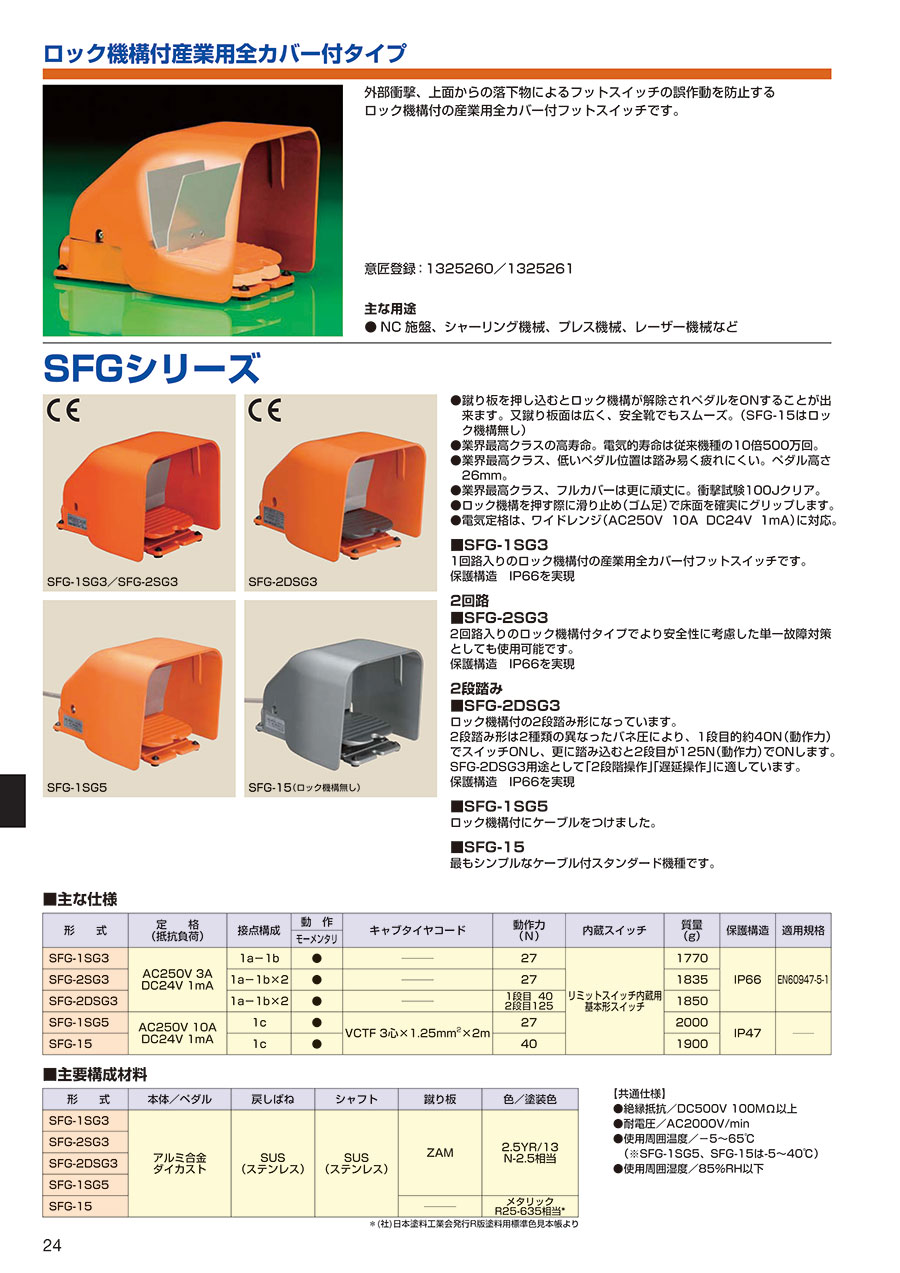

<h3 class="m-h3--wysiwyg">フットスイッチ ロック機構付産業用全カバータイプ SFGシリーズ</h3><h4 class="m-h4--wysiwyg">この商品のバリエーション</h4><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of3"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="フットスイッチ ロック機構付産業用全カバータイプ:関連画像" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222000538529/222000538529_001_20230801115857.jpg" /></div><p>SFG-1SG3<br />1回路入りのロック機構付の産業用全カバー付フットスイッチ。保護構造 IP66を実現。</p></div></div><div class="m-cols__1of3"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="フットスイッチ ロック機構付産業用全カバータイプ:関連画像" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222000538529/222000538529_002_20230801115857.jpg" /></div><p>SFG-2SG3<br />2回路入りのロック機構付タイプでより安全性に考慮した単一故障対策としても使用可能。保護構造 IP66を実現。</p></div></div><div class="m-cols__1of3"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="フットスイッチ ロック機構付産業用全カバータイプ:関連画像" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222000538529/222000538529_003_20230801115857.jpg" /></div><p>SFG-2DSG3<br />ロック機構付の2段踏み形。異なったバネ圧により、1段目が約40N（動作力）でスイッチONし、更に踏み込むと2段目が125N（動作力）でONする。「2段階操作」「遅延操作」に適している。保護構造 IP66を実現。</p></div></div></div></div><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of3"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="フットスイッチ ロック機構付産業用全カバータイプ:関連画像" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222000538529/222000538529_004_20230801115857.jpg" /></div><p>SFG-15<br />最もシンプルなケーブル付スタンダード機種。</p></div></div></div></div><h4 class="m-h4--wysiwyg">製品仕様</h4><table class="m-table"><colgroup><col style="width: 8.1967213114754%;" /><col style="width: 8.1967213114754%;" /><col style="width: 8.1967213114754%;" /><col style="width: 8.1967213114754%;" /><col style="width: 16.393442622951%;" /><col style="width: 8.1967213114754%;" /><col style="width: 18.032786885246%;" /><col style="width: 8.1967213114754%;" /><col style="width: 8.1967213114754%;" /><col style="width: 8.1967213114754%;" /></colgroup><thead><tr><th rowspan="2" style="text-align: center;">形式</th><th rowspan="2" style="text-align: center;">定格<br />（抵抗負荷）</th><th rowspan="2" style="text-align: center;">接点構成</th><th style="text-align: center;">動作</th><th rowspan="2" style="text-align: center;">キャブタイヤコード</th><th rowspan="2" style="text-align: center;">動作力<br />（N）</th><th rowspan="2" style="text-align: center;">内蔵スイッチ</th><th rowspan="2" style="text-align: center;">質量<br />（g）</th><th rowspan="2" style="text-align: center;">保護構造</th><th rowspan="2" style="text-align: center;">適用規格</th></tr><tr><th style="text-align: center;">モーメンタリ</th></tr></thead><tbody><tr><th style="text-align: left;">SFG-1SG3</th><td rowspan="3" style="text-align: center;">AC250V 3A<br />DC24V 1mA</td><td style="text-align: center;">1a-1b</td><td style="text-align: center;">●</td><td style="text-align: center;">-</td><td style="text-align: center;">27</td><td rowspan="5" style="text-align: center;">リミットスイッチ内蔵用<br />基本形スイッチ</td><td style="text-align: center;">1770</td><td rowspan="3" style="text-align: center;">IP66</td><td rowspan="3" style="text-align: center;">EN60947-5-1</td></tr><tr><th style="text-align: left;">SFG-2SG3</th><td style="text-align: center;">1a-1b&times;2</td><td style="text-align: center;">●</td><td style="text-align: center;">-</td><td style="text-align: center;">27</td><td style="text-align: center;">1835</td></tr><tr><th style="text-align: left;">SFG-2DSG3</th><td style="text-align: center;">1a-1b&times;2</td><td style="text-align: center;">●</td><td style="text-align: center;">-</td><td style="text-align: center;">1段目40<br />2段目125</td><td style="text-align: center;">1850</td></tr><tr><th style="text-align: left;">SFG-1SG5</th><td rowspan="2" style="text-align: center;">AC250V 10A<br />DC24V 1mA</td><td style="text-align: center;">1c</td><td style="text-align: center;">●</td><td rowspan="2" style="text-align: center;">VCTF 3心&times;1.25mm<sup>2</sup>&times;2m</td><td style="text-align: center;">27</td><td style="text-align: center;">2000</td><td rowspan="2" style="text-align: center;">IP47</td><td rowspan="2" style="text-align: center;">-</td></tr><tr><th style="text-align: left;">SFG-15</th><td style="text-align: center;">1c</td><td style="text-align: center;">●</td><td style="text-align: center;">40</td><td style="text-align: center;">1900</td></tr></tbody></table><div class="m-unit">&nbsp;</div><h4 class="m-h4--wysiwyg">この商品の主要構成材料</h4><table class="m-table"><colgroup><col style="width: 16.666666666667%;" /><col style="width: 16.666666666667%;" /><col style="width: 16.666666666667%;" /><col style="width: 16.666666666667%;" /><col style="width: 16.666666666667%;" /><col style="width: 16.666666666667%;" /></colgroup><thead><tr><th style="text-align: center;">形式</th><th style="text-align: center;">本体／ペダル</th><th style="text-align: center;">戻しばね</th><th style="text-align: center;">シャフト</th><th style="text-align: center;">蹴り板</th><th style="text-align: center;">色／塗装色</th></tr></thead><tbody><tr><th style="text-align: left;">SFG-1SG3</th><td rowspan="5" style="text-align: center;">アルミ合金ダイカスト</td><td rowspan="5" style="text-align: center;">SUS<br />（ステンレス）</td><td rowspan="5" style="text-align: center;">SUS<br />（ステンレス）</td><td rowspan="4" style="text-align: center;">ZAM</td><td rowspan="4" style="text-align: center;">2.5YR／13<br />N-2.5相当</td></tr><tr><th style="text-align: left;">SFG-2SG3</th></tr><tr><th style="text-align: left;">SFG-2DSG3</th></tr><tr><th style="text-align: left;">SFG-1SG5</th></tr><tr><th style="text-align: left;">SFG-15</th><td style="text-align: center;">-</td><td>メタリック<br />R25-635相当<sup>*</sup></td></tr></tbody></table><p class="u-fs-M">* （社）日本塗料工業会発行R版塗料用標準色見本帳より</p><h4 class="m-h4--wysiwyg">ロック機構動作説明</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="フットスイッチ ロック機構付産業用全カバータイプ:関連画像" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222000538529/222000538529_005_20230801115857.jpg" /></div><p>突然の落下物にも、ロック機構があるから大丈夫。</p></div><h4 class="m-h4--wysiwyg">ロック機構の採用と連結可能</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="フットスイッチ ロック機構付産業用全カバータイプ:関連画像" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222000538529/222000538529_006_20230801115857.jpg" /></div><p>蹴り板／すべり止め／ペダル</p></div><h4 class="m-h4--wysiwyg">3ポジション動作説明</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="フットスイッチ ロック機構付産業用全カバータイプ:関連画像" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222000538529/222000538529_007_20230801115857.jpg" /></div><p>ペダルを踏んでいる間作動する機器で迅速な停止をアシスト。緊急停止スイッチを押すより3ポジション式フットスイッチの方が早く停止動作に到達させることができる。</p></div>
