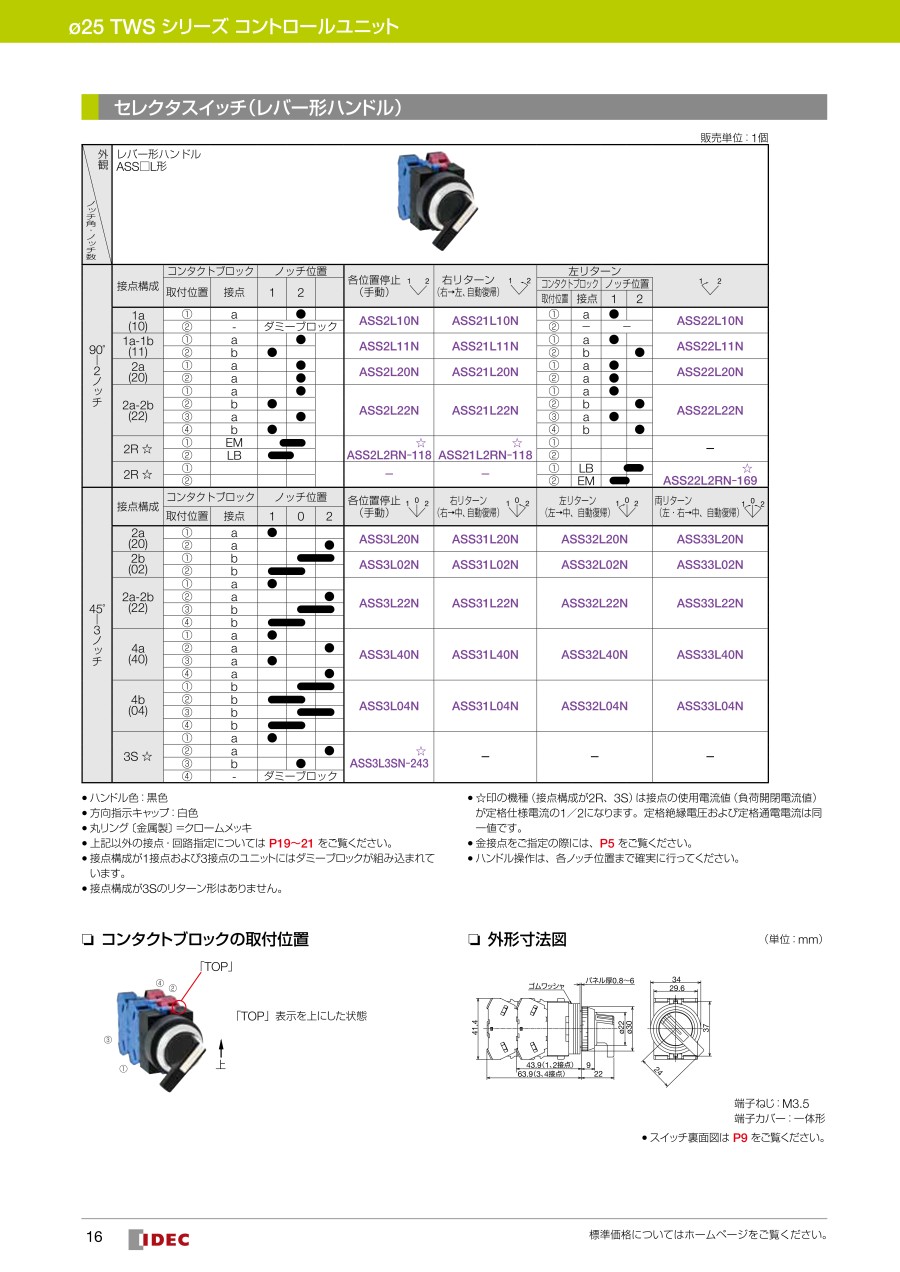

<h3 class="m-h3--wysiwyg">TWSシリーズ セレクタスイッチ レバー形ハンドルの仕様</h3><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="TWSシリーズ セレクタスイッチ レバー形ハンドル:関連画像" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222000476137/222000476137_002_20230801115857.jpg" /></div><p>ASS□L形の外観</p></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="TWSシリーズ セレクタスイッチ レバー形ハンドル:関連画像" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222000476137/222000476137_003_20230801115857.jpg" /></div><p>コンタクトブロックの取付位置 TOP表示を上にした状態</p></div></div></div></div><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="TWSシリーズ セレクタスイッチ レバー形ハンドル:関連画像" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222000476137/222000476137_004_20230801115857.jpg" /></div><p>レバー形ハンドルの寸法図 単位：mm</p></div><ul class="m-list"><li>端子ねじ：M3.5</li><li>端子カバー：一体型</li></ul></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="TWSシリーズ セレクタスイッチ レバー形ハンドル:関連画像" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222000476137/222000476137_005_20230801115857.jpg" /></div><p>スイッチ裏面図 2接点／4接点</p></div></div></div></div><table class="m-table"><colgroup><col style="width: 9.7826086956522%;" /><col style="width: 8.695652173913%;" /><col style="width: 8.695652173913%;" /><col style="width: 5.4347826086957%;" /><col style="width: 5.4347826086957%;" /><col style="width: 5.4347826086957%;" /><col style="width: 9.7826086956522%;" /><col style="width: 10.869565217391%;" /><col style="width: 9.7826086956522%;" /><col style="width: 5.4347826086957%;" /><col style="width: 5.4347826086957%;" /><col style="width: 5.4347826086957%;" /><col style="width: 9.7826086956522%;" /></colgroup><thead><tr><th rowspan="2" style="text-align: center;">ノッチ角・ノッチ数</th><th rowspan="2" style="text-align: center;">接点構成</th><th colspan="2" style="text-align: center;">コンタクトブロック</th><th colspan="2" style="text-align: center;">ノッチ位置</th><th rowspan="2" style="text-align: center;">各位置停止<br />（手動）</th><th rowspan="2" style="text-align: center;">右リターン<br />（右&rarr;左、自動復帰）</th><th colspan="2" style="text-align: center;">コンタクトブロック</th><th colspan="2" style="text-align: center;">ノッチ位置</th><th rowspan="2" style="text-align: center;">左リターン<br />（左&rarr;右、自動復帰）</th></tr><tr><th style="text-align: center;">取付位置</th><th style="text-align: center;">接点</th><th style="text-align: center;">1</th><th style="text-align: center;">2</th><th style="text-align: center;">取付位置</th><th style="text-align: center;">接点</th><th style="text-align: center;">1</th><th style="text-align: center;">2</th></tr></thead><tbody><tr><th rowspan="10" style="text-align: center;">90&deg;-2ノッチ</th><th rowspan="2" style="text-align: center;">1a<br />（10）</th><td style="text-align: center;">（1）</td><td style="text-align: center;">a</td><td style="text-align: center;">-</td><td style="text-align: center;">●</td><td rowspan="2" style="text-align: center;">ASS2L10N</td><td rowspan="2" style="text-align: center;">ASS21L10N</td><td style="text-align: center;">（1）</td><td style="text-align: center;">a</td><td style="text-align: center;">●</td><td style="text-align: center;">-</td><td rowspan="2" style="text-align: center;">ASS22L10N</td></tr><tr><td style="text-align: center;">（2）</td><td style="text-align: center;">-</td><td colspan="2" style="text-align: center;">ダミーブロック</td><td style="text-align: center;">（2）</td><td style="text-align: center;">-</td><td style="text-align: center;">-</td><td style="text-align: center;">-</td></tr><tr><th rowspan="2" style="text-align: center;">1a-1b<br />（11）</th><td style="text-align: center;">（1）</td><td style="text-align: center;">a</td><td style="text-align: center;">-</td><td style="text-align: center;">●</td><td rowspan="2" style="text-align: center;">ASS2L11N</td><td rowspan="2" style="text-align: center;">ASS21L11N</td><td style="text-align: center;">（1）</td><td style="text-align: center;">a</td><td style="text-align: center;">●</td><td style="text-align: center;">-</td><td rowspan="2" style="text-align: center;">ASS22L11N</td></tr><tr><td style="text-align: center;">（2）</td><td style="text-align: center;">b</td><td style="text-align: center;">●</td><td style="text-align: center;">-</td><td style="text-align: center;">（2）</td><td style="text-align: center;">b</td><td style="text-align: center;">-</td><td style="text-align: center;">●</td></tr><tr><th rowspan="2" style="text-align: center;">2a<br />（20）</th><td style="text-align: center;">（1）</td><td style="text-align: center;">a</td><td style="text-align: center;">-</td><td style="text-align: center;">●</td><td rowspan="2" style="text-align: center;">ASS2L20N</td><td rowspan="2" style="text-align: center;">ASS21L20N</td><td style="text-align: center;">（1）</td><td style="text-align: center;">a</td><td style="text-align: center;">●</td><td style="text-align: center;">-</td><td rowspan="2" style="text-align: center;">ASS22L20N</td></tr><tr><td style="text-align: center;">（2）</td><td style="text-align: center;">a</td><td style="text-align: center;">-</td><td style="text-align: center;">●</td><td style="text-align: center;">（2）</td><td style="text-align: center;">a</td><td style="text-align: center;">●</td><td style="text-align: center;">-</td></tr><tr><th rowspan="4" style="text-align: center;">2a-2b<br />（22）</th><td style="text-align: center;">（1）</td><td style="text-align: center;">a</td><td style="text-align: center;">-</td><td style="text-align: center;">●</td><td rowspan="4" style="text-align: center;">ASS2L22N</td><td rowspan="4" style="text-align: center;">ASS21L22N</td><td style="text-align: center;">（1）</td><td style="text-align: center;">a</td><td style="text-align: center;">●</td><td style="text-align: center;">-</td><td rowspan="4" style="text-align: center;">ASS22L22N</td></tr><tr><td style="text-align: center;">（2）</td><td style="text-align: center;">b</td><td style="text-align: center;">●</td><td style="text-align: center;">-</td><td style="text-align: center;">（2）</td><td style="text-align: center;">b</td><td style="text-align: center;">-</td><td style="text-align: center;">●</td></tr><tr><td style="text-align: center;">（3）</td><td style="text-align: center;">a</td><td style="text-align: center;">-</td><td style="text-align: center;">●</td><td style="text-align: center;">（3）</td><td style="text-align: center;">a</td><td style="text-align: center;">●</td><td style="text-align: center;">-</td></tr><tr><td style="text-align: center;">（4）</td><td style="text-align: center;">b</td><td style="text-align: center;">●</td><td style="text-align: center;">-</td><td style="text-align: center;">（4）</td><td style="text-align: center;">b</td><td style="text-align: center;">-</td><td style="text-align: center;">●</td></tr></tbody></table><table class="m-table"><colgroup><col style="width: 9.8159509202454%;" /><col style="width: 9.8159509202454%;" /><col style="width: 6.1349693251534%;" /><col style="width: 6.1349693251534%;" /><col style="width: 6.1349693251534%;" /><col style="width: 6.1349693251534%;" /><col style="width: 6.1349693251534%;" /><col style="width: 7.361963190184%;" /><col style="width: 14.110429447853%;" /><col style="width: 14.110429447853%;" /><col style="width: 14.110429447853%;" /></colgroup><thead><tr><th rowspan="2" style="text-align: center;">ノッチ角・ノッチ数</th><th rowspan="2" style="text-align: center;">接点構成</th><th colspan="2" style="text-align: center;">コンタクトブロック</th><th colspan="3" style="text-align: center;">ノッチ位置</th><th rowspan="2" style="text-align: center;">各位置停止<br />（手動）</th><th rowspan="2" style="text-align: center;">右リターン<br />（右&rarr;中、自動復帰）</th><th rowspan="2" style="text-align: center;">左リターン<br />（左&rarr;中、自動復帰）</th><th rowspan="2" style="text-align: center;">両リターン<br />（左・右&rarr;中、自動復帰）</th></tr><tr><th style="text-align: center;">取付位置</th><th style="text-align: center;">接点</th><th style="text-align: center;">1</th><th style="text-align: center;">0</th><th style="text-align: center;">2</th></tr></thead><tbody><tr><th rowspan="16" style="text-align: center;">45&deg;-3ノッチ</th><th rowspan="2" style="text-align: center;">2a<br />（20）</th><td style="text-align: center;">（1）</td><td style="text-align: center;">a</td><td style="text-align: center;">●</td><td style="text-align: center;">-</td><td style="text-align: center;">-</td><td rowspan="2" style="text-align: center;">ASS3L20N</td><td rowspan="2" style="text-align: center;">ASS31L20N</td><td rowspan="2" style="text-align: center;">ASS32L20N</td><td rowspan="2" style="text-align: center;">ASS33L20N</td></tr><tr><td style="text-align: center;">（2）</td><td style="text-align: center;">a</td><td style="text-align: center;">-</td><td style="text-align: center;">-</td><td style="text-align: center;">●</td></tr><tr><th rowspan="2" style="text-align: center;">2b<br />（02）</th><td style="text-align: center;">（1）</td><td style="text-align: center;">b</td><td style="text-align: center;">-</td><td style="text-align: center;">●</td><td style="text-align: center;">●</td><td rowspan="2" style="text-align: center;">ASS3L02N</td><td rowspan="2" style="text-align: center;">ASS31L02N</td><td rowspan="2" style="text-align: center;">ASS32L02N</td><td rowspan="2" style="text-align: center;">ASS33L02N</td></tr><tr><td style="text-align: center;">（2）</td><td style="text-align: center;">b</td><td style="text-align: center;">●</td><td style="text-align: center;">●</td><td style="text-align: center;">-</td></tr><tr><th rowspan="4" style="text-align: center;">2a-2b<br />（22）</th><td style="text-align: center;">（1）</td><td style="text-align: center;">a</td><td style="text-align: center;">●</td><td style="text-align: center;">-</td><td style="text-align: center;">-</td><td rowspan="4" style="text-align: center;">ASS3L22N</td><td rowspan="4" style="text-align: center;">ASS31L22N</td><td rowspan="4" style="text-align: center;">ASS32L22N</td><td rowspan="4" style="text-align: center;">ASS33L22N</td></tr><tr><td style="text-align: center;">（2）</td><td style="text-align: center;">a</td><td style="text-align: center;">-</td><td style="text-align: center;">-</td><td style="text-align: center;">●</td></tr><tr><td style="text-align: center;">（3）</td><td style="text-align: center;">b</td><td style="text-align: center;">-</td><td style="text-align: center;">●</td><td style="text-align: center;">●</td></tr><tr><td style="text-align: center;">（4）</td><td style="text-align: center;">b</td><td style="text-align: center;">●</td><td style="text-align: center;">●</td><td style="text-align: center;">-</td></tr><tr><th rowspan="4" style="text-align: center;">4a<br />（40）</th><td style="text-align: center;">（1）</td><td style="text-align: center;">a</td><td style="text-align: center;">●</td><td style="text-align: center;">-</td><td style="text-align: center;">-</td><td rowspan="4" style="text-align: center;">ASS3L40N</td><td rowspan="4" style="text-align: center;">ASS31L40N</td><td rowspan="4" style="text-align: center;">ASS32L40N</td><td rowspan="4" style="text-align: center;">ASS33L40N</td></tr><tr><td style="text-align: center;">（2）</td><td style="text-align: center;">a</td><td style="text-align: center;">-</td><td style="text-align: center;">-</td><td style="text-align: center;">●</td></tr><tr><td style="text-align: center;">（3）</td><td style="text-align: center;">a</td><td style="text-align: center;">●</td><td style="text-align: center;">-</td><td style="text-align: center;">-</td></tr><tr><td style="text-align: center;">（4）</td><td style="text-align: center;">a</td><td style="text-align: center;">-</td><td style="text-align: center;">-</td><td style="text-align: center;">●</td></tr><tr><th rowspan="4" style="text-align: center;">4b<br />（04）</th><td style="text-align: center;">（1）</td><td style="text-align: center;">b</td><td style="text-align: center;">-</td><td style="text-align: center;">●</td><td style="text-align: center;">●</td><td rowspan="4" style="text-align: center;">ASS3L04N</td><td rowspan="4" style="text-align: center;">ASS31L04N</td><td rowspan="4" style="text-align: center;">ASS32L04N</td><td rowspan="4" style="text-align: center;">ASS33L04N</td></tr><tr><td style="text-align: center;">（2）</td><td style="text-align: center;">b</td><td style="text-align: center;">●</td><td style="text-align: center;">●</td><td style="text-align: center;">-</td></tr><tr><td style="text-align: center;">（3）</td><td style="text-align: center;">b</td><td style="text-align: center;">-</td><td style="text-align: center;">●</td><td style="text-align: center;">●</td></tr><tr><td style="text-align: center;">（4）</td><td style="text-align: center;">b</td><td style="text-align: center;">●</td><td style="text-align: center;">●</td><td style="text-align: center;">-</td></tr></tbody></table><ul class="m-list"><li>ハンドル色：黒色</li><li>方向指示キャップ：白色</li><li>接点構成が1接点および3接点のユニットにはダミーブロックが組み込まれています</li><li>ハンドル操作は、各ノッチ位置まで確実に行ってください</li></ul><ul class="m-notesList"><li>※ 上記以外の仕様につきましては、カタログをご参照ください。</li></ul><h3 class="m-h3--wysiwyg">製品仕様</h3><div class="pad_b15">【変更内容】2021 年3 月出荷分より順次実施。<br />【備考】新旧混在出荷の可能性がございます。予めご了承下さい。<br /><img alt="" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222000373111/222000373111_005_20230801115857.jpg" style="width: 770px; height: 889px;" /></div>
