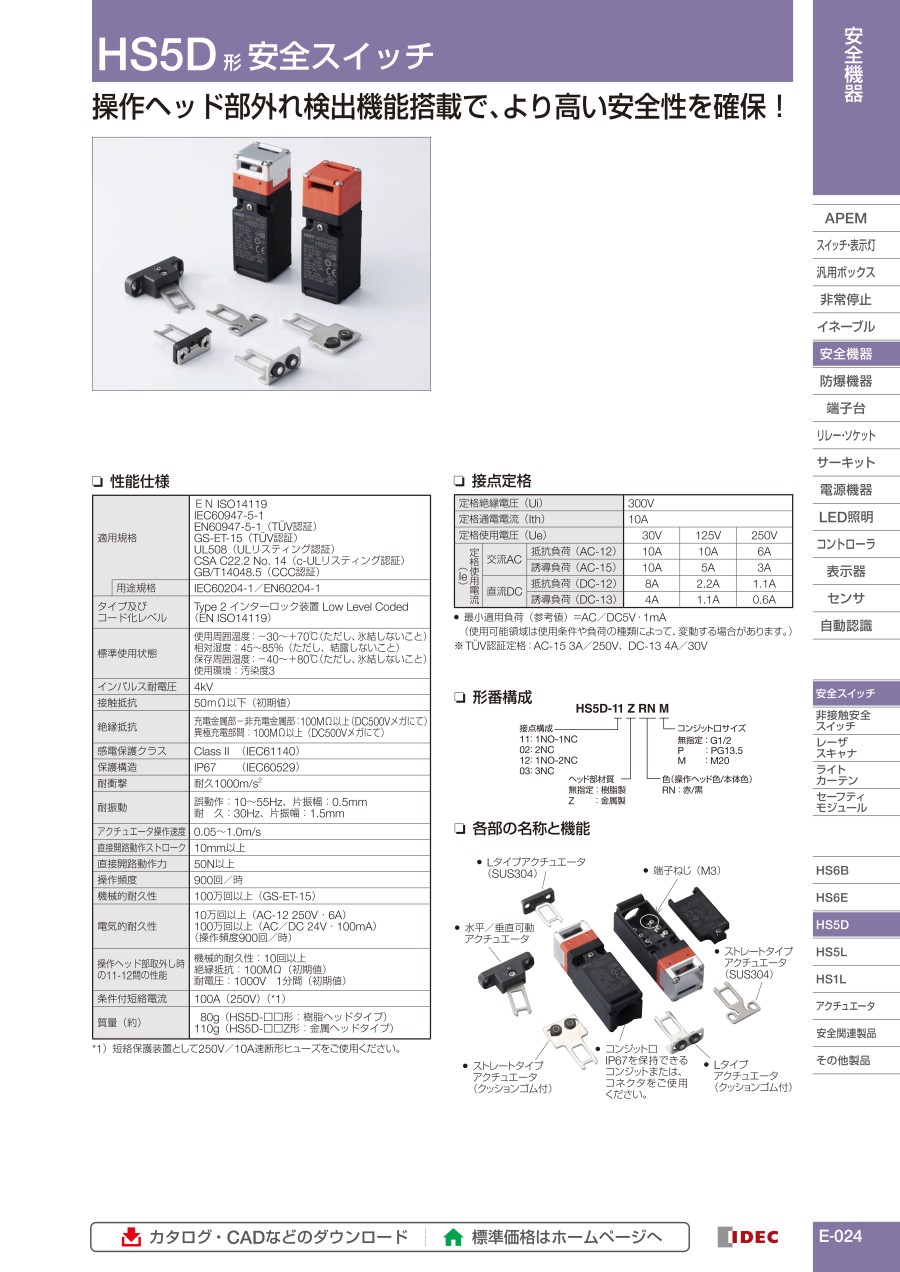

<h3 class="m-h3--wysiwyg">製品仕様</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="HS5D形安全スイッチ 仕様01" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222000470120/222000470120_005_20230801115857.jpg" /></div></div><table class="m-table" summary="HS5D形安全スイッチ 仕様表01"><colgroup><col width="41%" /><col width="59%" /></colgroup><tbody><tr><th style="text-align: center;">適用規格</th><td style="text-align: center;">ISO14119<br />EN1088<br />IEC60947-5-1<br />EN60947-5-1（TUV認証）<br />GS-ET-15（TUV認証）<br />UL508（ULリスティング認証）<br />CSA&nbsp;C22.2&nbsp;No.14（c-ULリスティング認証）<br />GB14048.5（CCC申請中）</td></tr><tr><th style="text-align: center;">用途規格</th><td style="text-align: center;">IEC60204-1/EN60204-1</td></tr><tr><th style="text-align: center;">標準使用状態</th><td style="text-align: center;">使用周囲温度：-30～+70℃（ただし、氷結しないこと）<br />相対湿度：45～85%（ただし、結露しないこと）<br />保存周囲温度：-40～+80℃（ただし、氷結しないこと）<br />使用環境：汚染度3</td></tr><tr><th style="text-align: center;">インパルス耐電圧</th><td style="text-align: center;">4kV</td></tr><tr><th style="text-align: center;">接触抵抗</th><td style="text-align: center;">50m&Omega;以下（初期値）</td></tr><tr><th style="text-align: center;">絶縁抵抗</th><td style="text-align: center;">充電金属部-非充電金属部：100M&Omega;以上（DC500Vメガにて）<br />異極充電部間：100M&Omega;以上（DC500Vメガにて）</td></tr><tr><th style="text-align: center;">感電保護クラス</th><td style="text-align: center;">Class&nbsp;II（IEC61140）</td></tr><tr><th style="text-align: center;">保護構造</th><td style="text-align: center;">IP67（IEC60529）</td></tr><tr><th style="text-align: center;">耐衝撃</th><td style="text-align: center;">耐久1000m/s<sup>2</sup></td></tr><tr><th style="text-align: center;">耐振動</th><td style="text-align: center;">誤動作：10～55Hz、片振幅：0.5mm<br />耐久：30Hz、片振幅1.5mm</td></tr><tr><th style="text-align: center;">アクチュエータ操作速度</th><td style="text-align: center;">0.05～1.0m/s</td></tr><tr><th style="text-align: center;">直接開路動作ストローク</th><td style="text-align: center;">10mm以上</td></tr><tr><th style="text-align: center;">直接開路動作カ</th><td style="text-align: center;">50N以上</td></tr><tr><th style="text-align: center;">操作頻度</th><td style="text-align: center;">900回／時</td></tr><tr><th style="text-align: center;">機械的耐久性</th><td style="text-align: center;">100万回以上（GS-ET-15）</td></tr><tr><th style="text-align: center;">電気的耐久性</th><td style="text-align: center;">10万回以上（AC-12&nbsp;250V・6A）<br />100万回以上（AC/DC&nbsp;24V・100mA）<br />（操作頻度900回／時）</td></tr><tr><th style="text-align: center;">操作ヘッド部取外し時の11-12間の性能</th><td style="text-align: center;">機械的耐久性：10回以上<br />絶縁抵抗：100M&Omega;（初期値）<br />耐電圧：1000V&nbsp; 1分間（初期値）</td></tr><tr><th style="text-align: center;">条件付短絡電流</th><td style="text-align: center;">100A（250V）（注）</td></tr><tr><th style="text-align: center;">質量（約）</th><td style="text-align: center;">80g（HS5D-※※形：樹脂ヘッドタイプ）<br />110g（HS5D-※※Z形：金属ヘッドタイプ）</td></tr></tbody></table><p>注）短絡保護装置として250V/10A速断形ヒューズをご使用ください。</p><h3 class="m-h3--wysiwyg">商品特長詳細</h3><h4 class="m-h4--wysiwyg">操作ヘッド部外れ検出機能</h4><div class="m-cols"><div class="m-cols__wrap"><div class="m-cols__1of2">操作ヘッド部の取付方向変更時など操作ヘッド部を外している時に、メイン回路（11-12）がOFFとなる&ldquo;操作ヘッド部外れ検出機能&rdquo;を搭載しました。（HS5D形すべてに搭載）<br /><br />HS5D-12形の場合<br />通常のアクチュエータ操作では同じ動作となるメイン回路（11-12、21-22）が操作ヘッド部を外すと、不一致（11-12：OFF、21-22：ON）となります。この接点の不一致状態を利用することで操作ヘッド部の外れを検出することができます。</div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="HS5D形安全スイッチ 特長01" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222000470120/222000470120_006_20230801115857.jpg" /></div></div></div></div></div>&nbsp;<h3 class="m-h3--wysiwyg">外形図</h3><p>注）2方向のアクチュエータ挿入口のうち、使用しない方の挿入口は、付属の角プラグでふさいでください。<br />※アクチュエータセンター位置</p><h4 class="m-h4--wysiwyg">HS5D-□□ZRN□形（金属製ヘッドタイプ）</h4><p><span class="u-bold">ストレートタイプアクチュエータ（HS9Z-A51形）&nbsp;使用時</span></p><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="HS5D形安全スイッチ 外形図01" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222000470120/222000470120_001_20230801115857.gif" /></div></div>&nbsp;<p><span class="u-bold">Lタイプアクチュエータ（HS9Z-A52形）&nbsp;使用時</span></p><div class="m-thumbnail"><div class="m-thumbnail__img" data-autoheight="item"><img alt="HS5D形安全スイッチ 外形図02" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222000470120/222000470120_002_20230801115857.gif" /></div></div>&nbsp;<h4 class="m-h4--wysiwyg">HS5D-□□RN□形（樹脂製ヘッドタイプ）</h4><p><span class="u-bold">ストレートタイプアクチュエータ（HS9Z-A51形）&nbsp;使用時</span></p><div class="m-thumbnail"><div class="m-thumbnail__img" data-autoheight="item"><img alt="HS5D形安全スイッチ 外形図03" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222000470120/222000470120_003_20230801115857.gif" /></div></div>&nbsp;<p><span class="u-bold">Lタイプアクチュエータ（HS9Z-A52形）&nbsp;使用時</span></p><div class="m-thumbnail"><div class="m-thumbnail__img" data-autoheight="item"><img alt="HS5D形安全スイッチ 外形図04" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222000470120/222000470120_004_20230801115857.gif" /></div></div>&nbsp;<h3 class="m-h3--wysiwyg">規格表</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="HS5D形安全スイッチ 規格表01" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222000470120/222000470120_007_20230801115857.gif" /></div></div>
