<h3 class="m-h3--wysiwyg">製品仕様</h3>

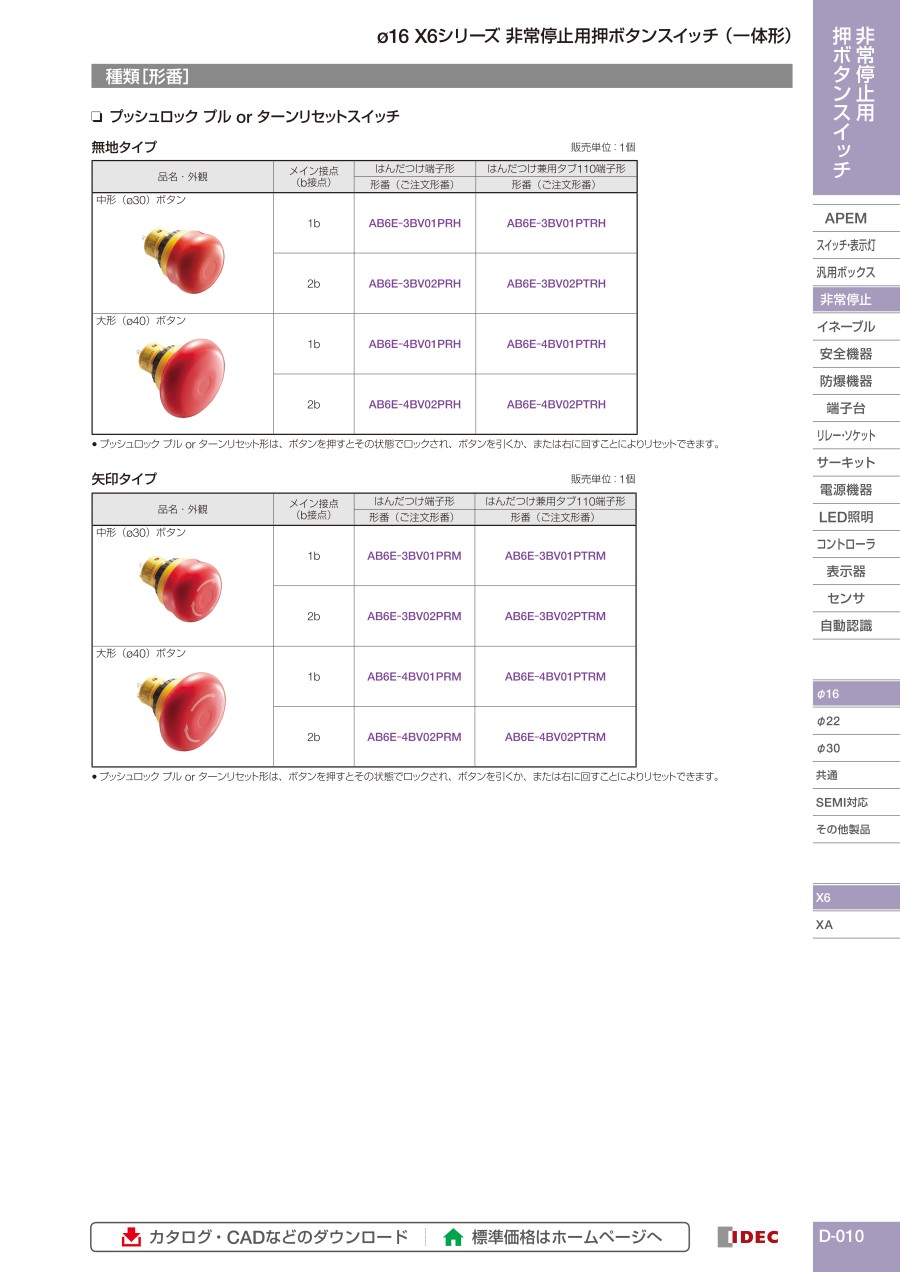

<h4 class="m-h4--wysiwyg">形番（無地タイプ）</h4>
<p class="u-fs-M">プッシュロック プルorターンリセットスイッチ</p>
<div class="m-unit">
<div class="m-cols" data-autoheight="group">
<div class="m-cols__wrap">
<div class="m-cols__1of2">
<div class="m-thumbnail">
<div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222000391908/222000391908_001_20230801115857.jpg" alt="X6シリーズ非常停止用ボタンスイッチ:関連画像" /></div>
<p>&phi;30（直径30mm）中形ボタンの外観</p>
</div>
</div>
<div class="m-cols__1of2">
<div class="m-thumbnail">
<div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222000391908/222000391908_002_20230801115857.jpg" alt="X6シリーズ非常停止用ボタンスイッチ:関連画像" /></div>
<p>&phi;40（直径40mm）大形ボタンの外観</p>
</div>
</div>
</div>
</div>
</div>
<table class="m-table"><colgroup> <col style="width: 33.333333333333%;" /> <col style="width: 33.333333333333%;" /> <col style="width: 33.333333333333%;" /> </colgroup>
<thead>
<tr>
<th style="text-align: center;" rowspan="2">品名</th>
<th style="text-align: center;" rowspan="2">メイン接点（b接点）</th>
<th style="text-align: center;">はんだつけ端子形</th>
</tr>
<tr>
<th style="text-align: center;">形番（ご注文形番）</th>
</tr>
</thead>
<tbody>
<tr>
<th style="text-align: center;" rowspan="2">中形（&phi;30）ボタン</th>
<td style="text-align: center;">1b</td>
<td style="text-align: center;">AB6E-3BV01PRH</td>
</tr>
<tr>
<td style="text-align: center;">2b</td>
<td style="text-align: center;">AB6E-3BV02PRH</td>
</tr>
<tr>
<th style="text-align: center;" rowspan="2">大形（&phi;40）ボタン</th>
<td style="text-align: center;">1b</td>
<td style="text-align: center;">AB6E-4BV01PRH</td>
</tr>
<tr>
<td style="text-align: center;">2b</td>
<td style="text-align: center;">AB6E-4BV02PRH</td>
</tr>
</tbody>
</table>
<p class="u-fs-M">プッシュロック プル or ターンリセット形は、ボタンを押すとその状態でロックされ、ボタンを引くか、または右に回すことによりリセットできます。</p>
<h4 class="m-h4--wysiwyg">形番（矢印タイプ）</h4>
<p class="u-fs-M">プッシュロック プルorターンリセットスイッチ</p>
<div class="m-unit">
<div class="m-cols" data-autoheight="group">
<div class="m-cols__wrap">
<div class="m-cols__1of2">
<div class="m-thumbnail">
<div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222000391908/222000391908_003_20230801115857.jpg" alt="X6シリーズ非常停止用ボタンスイッチ:関連画像" /></div>
<p>&phi;30（直径30mm）中形ボタンの外観</p>
</div>
</div>
<div class="m-cols__1of2">
<div class="m-thumbnail">
<div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222000391908/222000391908_004_20230801115857.jpg" alt="X6シリーズ非常停止用ボタンスイッチ:関連画像" /></div>
<p>&phi;40（直径40mm）大形ボタンの外観</p>
</div>
</div>
</div>
</div>
</div>
<table class="m-table"><colgroup> <col style="width: 33.333333333333%;" /> <col style="width: 33.333333333333%;" /> <col style="width: 33.333333333333%;" /> </colgroup>
<thead>
<tr>
<th style="text-align: center;" rowspan="2">品名</th>
<th style="text-align: center;" rowspan="2">メイン接点（b接点）</th>
<th style="text-align: center;">はんだつけ端子形</th>
</tr>
<tr>
<th style="text-align: center;">形番（ご注文形番）</th>
</tr>
</thead>
<tbody>
<tr>
<th style="text-align: center;" rowspan="2">中形（&phi;30）ボタン</th>
<td style="text-align: center;">1b</td>
<td style="text-align: center;">AB6E-3BV01PRM</td>
</tr>
<tr>
<td style="text-align: center;">2b</td>
<td style="text-align: center;">AB6E-3BV02PRM</td>
</tr>
<tr>
<th style="text-align: center;" rowspan="2">大形（&phi;40）ボタン</th>
<td style="text-align: center;">1b</td>
<td style="text-align: center;">AB6E-4BV01PRM</td>
</tr>
<tr>
<td style="text-align: center;">2b</td>
<td style="text-align: center;">AB6E-4BV02PRM</td>
</tr>
</tbody>
</table>
<p class="u-fs-M">プッシュロック プル or ターンリセット形は、ボタンを押すとその状態でロックされ、ボタンを引くか、または右に回すことによりリセットできます。</p>
<h4 class="m-h4--wysiwyg">製品仕様</h4>
<table class="m-table"><colgroup> <col style="width: 34.831460674157%;" /> <col style="width: 65.168539325843%;" /> </colgroup>
<tbody>
<tr>
<th style="text-align: left;">適用規格</th>
<td style="text-align: left;">IEC60947-5-1、EN60947-5-1<br />IEC60947-5-5（注）、EN60947-5-5（注）<br />JIS C8201-5-1、JIS C8201-5-5、UL508<br />CSA C22.2 No.14、GB14048.5</td>
</tr>
<tr>
<th style="text-align: left;">標準使用状態</th>
<td style="text-align: left;">周囲温度：-25～+60℃（ただし、氷結しないこと）<br />周囲湿度：45～85%RH（ただし、結露しないこと）<br />保存周囲温度：-45～+80℃（ただし、氷結しないこと）</td>
</tr>
<tr>
<th style="text-align: left;">操作力（初期値）</th>
<td style="text-align: left;">プッシュロック：10.5N<br />プルリセット：8.8N<br />ターンリセット：0.17N・m</td>
</tr>
<tr>
<th style="text-align: left;">最小直接開路動作力</th>
<td style="text-align: left;">40N</td>
</tr>
<tr>
<th style="text-align: left;">最小直接開路動作機能までの最小動作距離</th>
<td style="text-align: left;">4.5mm</td>
</tr>
<tr>
<th style="text-align: left;">最大動作距離</th>
<td style="text-align: left;">4.5mm</td>
</tr>
<tr>
<th style="text-align: left;">接触抵抗</th>
<td style="text-align: left;">50m&Omega;以下（初期値）</td>
</tr>
<tr>
<th style="text-align: left;">絶縁抵抗</th>
<td style="text-align: left;">100M&Omega;以上（DC500Vメガにて）</td>
</tr>
<tr>
<th style="text-align: left;">過電圧カテゴリ</th>
<td style="text-align: left;">II</td>
</tr>
<tr>
<th style="text-align: left;">インパルス耐電圧</th>
<td style="text-align: left;">2.5kV</td>
</tr>
<tr>
<th style="text-align: left;">汚染度</th>
<td style="text-align: left;">3</td>
</tr>
<tr>
<th style="text-align: left;">開閉頻度</th>
<td style="text-align: left;">900回/時</td>
</tr>
<tr>
<th style="text-align: left;">耐衝撃</th>
<td style="text-align: left;">誤動作：150m/s<sup>2</sup><br />耐久：1000m/s<sup>2</sup></td>
</tr>
<tr>
<th style="text-align: left;">耐振動</th>
<td style="text-align: left;">誤動作：10～500Hz、片振幅0.35mm、加速度50m/s<sup>2</sup><br />耐久：10～500Hz、片振幅0.35mm、加速度50m/s<sup>2</sup></td>
</tr>
<tr>
<th style="text-align: left;">耐久性</th>
<td style="text-align: left;">機械的：10万回以上<br />電気的：10万回以上</td>
</tr>
<tr>
<th style="text-align: left;">保護構造</th>
<td style="text-align: left;">IP65（IEC 60529）</td>
</tr>
<tr>
<th style="text-align: left;">短絡保護装置</th>
<td style="text-align: left;">250V／10Aヒューズ（Type aM IEC60269-1／IEC60269-2）</td>
</tr>
<tr>
<th style="text-align: left;">条件付短絡電流</th>
<td style="text-align: left;">1000A</td>
</tr>
<tr>
<th style="text-align: left;">端子形状</th>
<td style="text-align: left;">はんだづけ端子<br />はんだづけ兼用タブ110端子</td>
</tr>
<tr>
<th style="text-align: left;">ロックナット推奨締付けトルク</th>
<td style="text-align: left;">0.88N・m</td>
</tr>
<tr>
<th style="text-align: left;">接続可能電線</th>
<td style="text-align: left;">1.25mm<sup>2</sup>以下（AWG16以下）</td>
</tr>
<tr>
<th style="text-align: left;">端子部はんだづけ条件</th>
<td style="text-align: left;">310～350℃、3秒以内</td>
</tr>
<tr>
<th style="text-align: left;">質量（約）</th>
<td style="text-align: left;">中形：13g、大形：16g</td>
</tr>
</tbody>
</table>
<h4 class="m-h4--wysiwyg">接点定格</h4>
<table class="m-table"><colgroup> <col style="width: 8.8888888888889%;" /> <col style="width: 8.8888888888889%;" /> <col style="width: 8.8888888888889%;" /> <col style="width: 13.333333333333%;" /> <col style="width: 20%;" /> <col style="width: 20%;" /> <col style="width: 20%;" /> </colgroup>
<tbody>
<tr>
<th style="text-align: left;" colspan="4">定格絶縁電圧（Ui）</th>
<td style="text-align: left;" colspan="3">250V</td>
</tr>
<tr>
<th style="text-align: left;" colspan="4">定格通電電流（Ith）</th>
<td style="text-align: left;" colspan="3">5A</td>
</tr>
<tr>
<th style="text-align: left;" colspan="4">定格使用電圧（Ue）</th>
<td style="text-align: center;">30V</td>
<td style="text-align: center;">125V</td>
<td style="text-align: center;">250V</td>
</tr>
<tr>
<th style="text-align: left;" rowspan="4">定格使用電流*</th>
<th style="text-align: left;" rowspan="4">メイン接点</th>
<th style="text-align: left;" rowspan="2">交流50／60Hz</th>
<th style="text-align: left;">抵抗負荷（AC-12）</th>
<td style="text-align: center;">-</td>
<td style="text-align: center;">5A</td>
<td style="text-align: center;">3A</td>
</tr>
<tr>
<th style="text-align: left;">誘導負荷（AC-15）</th>
<td style="text-align: center;">-</td>
<td style="text-align: center;">1.5A</td>
<td style="text-align: center;">0.75A</td>
</tr>
<tr>
<th style="text-align: left;" rowspan="2">直流</th>
<th style="text-align: left;">抵抗負荷（DC-12）</th>
<td style="text-align: center;">2A</td>
<td style="text-align: center;">0.4A</td>
<td style="text-align: center;">0.2A</td>
</tr>
<tr>
<th style="text-align: left;">誘導負荷（DC-13）</th>
<td style="text-align: center;">1A</td>
<td style="text-align: center;">0.22A</td>
<td style="text-align: center;">0.1A</td>
</tr>
</tbody>
</table>
<ul class="m-list">
<li>最小適用負荷（参考値）=AC／DC5V・1mA（使用可能領域は、使用条件や負荷の種類によって変動する場合があります。）</li>
<li>使用電流は、JIS C8201-5-1の閉路および遮断電流容量による種別を表示しています。</li>
</ul>
<p class="u-fs-M">*T&Uuml;V／CCC認証定格：AC-15 0.75A／250V、DC-13 1A／30V<br />UL認証定格：Standard Duty AC 0.75A／250V<br />Standard Duty DC 1A／30V</p>
<h4 class="m-h4--wysiwyg">特長</h4>
<div class="m-cols" data-autoheight="group">
<div class="m-cols__wrap">
<div class="m-cols__1of2">
<div class="m-thumbnail">
<div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222000391908/222000391908_005_20230801115857.jpg" alt="X6シリーズ非常停止用ボタンスイッチ:関連画像" /></div>
<p>丸みのある滑らかなデザインにより、ホコリなどの付着を防ぎ、汚れの拭取りも簡単です。</p>
</div>
</div>
<div class="m-cols__1of2">
<div class="m-thumbnail">
<div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222000391908/222000391908_006_20230801115857.jpg" alt="X6シリーズ非常停止用ボタンスイッチ:関連画像" /></div>
<p>パネル奥行き19.5mmの短胴形なので、従来品に比べパネル内容積70％減となり薄いパネルなどにも対応が可能。装置の小形化、省スペース化をサポート。</p>
</div>
</div>
</div>
</div>
