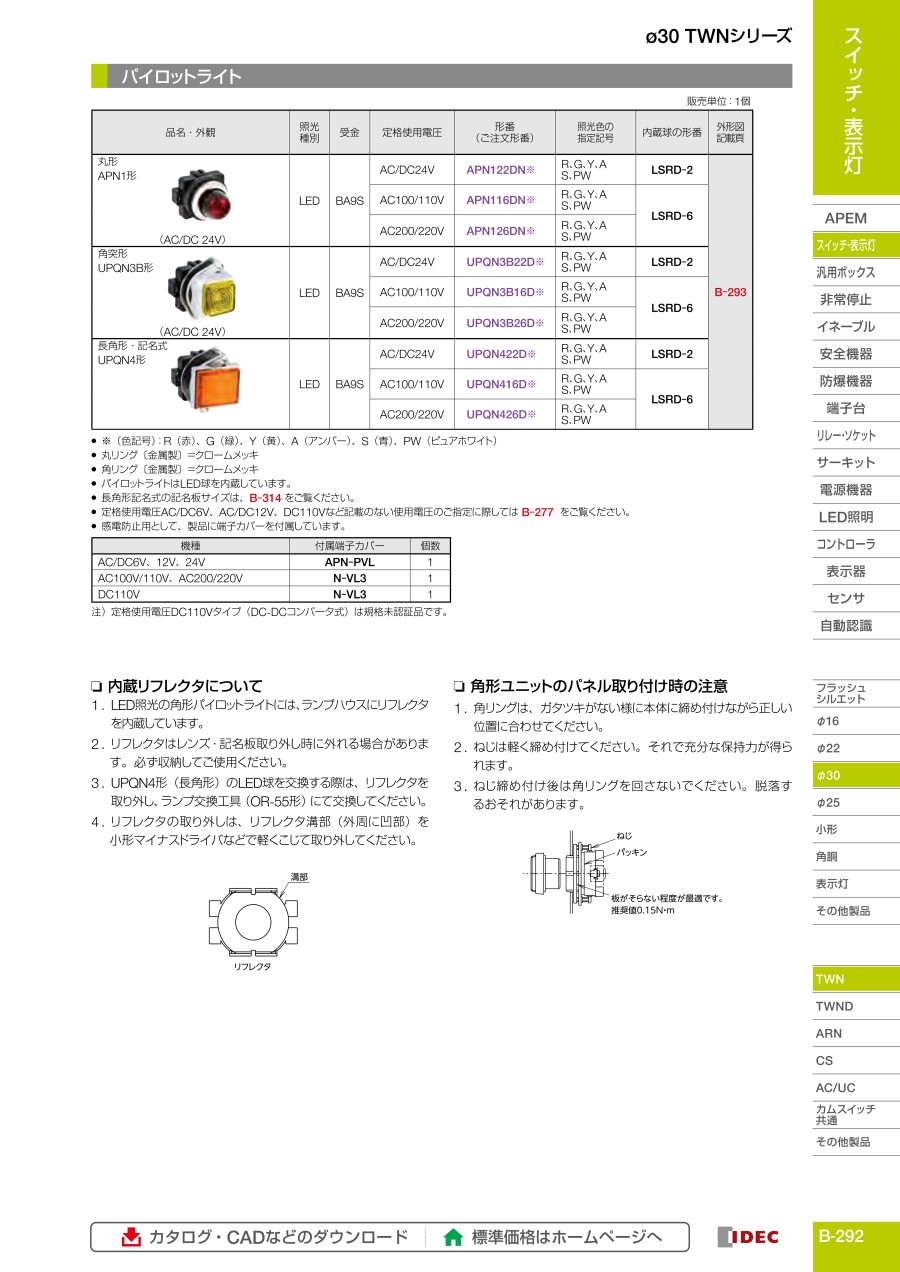

<h3 class="m-h3--wysiwyg">製品仕様</h3><p>&phi;22HW&nbsp;シリーズ/&phi;22TW&nbsp;シリーズ/&phi;25TWS&nbsp;シリーズ/&phi;30TWN・TWND&nbsp;シリーズの<br />表示灯、照光押ボタンスイッチ、照光セレクタスイッチ全機種のレンズ、内蔵LED&nbsp;球に関する仕様変更についてご案内いたします。</p><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="φ30シリーズパイロットライト 関連画像" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222000376866/222000376866_001_20230801115857.jpg" /></div></div>&nbsp;<h4 class="m-h4--wysiwyg">実施時期</h4><table class="m-table" summary="φ30シリーズパイロットライト 実施時期"><colgroup><col width="25.4%" /><col width="37.3%" /><col width="37.3%" /></colgroup><thead><tr><th style="text-align: center;">対象シリーズ</th><th style="text-align: center;">実施概要</th><th style="text-align: center;">実施時期</th></tr></thead><tbody><tr><td rowspan="3" style="text-align: center;">&phi;22HW&nbsp;シリーズ</td><td style="text-align: center;">製品レンズの色目変更</td><td style="text-align: center;">2019年11月生産分より順次実施</td></tr><tr><td style="text-align: center;">保守用レンズの色目変更</td><td style="text-align: center;">2019年11月生産分より順次実施</td></tr><tr><td style="text-align: center;">内蔵LED球および保守用LED球の変更</td><td style="text-align: center;">2020年3月生産分より順次実施</td></tr><tr><td rowspan="3" style="text-align: center;">&phi;22TW&nbsp;シリーズ<br />&phi;30TWN／TWNDシリーズ</td><td style="text-align: center;">製品レンズの色目変更</td><td style="text-align: center;">2020年3月生産分より順次実施</td></tr><tr><td style="text-align: center;">保守用レンズの色目変更</td><td style="text-align: center;">2020年3月生産分より順次実施</td></tr><tr><td style="text-align: center;">内蔵LED球および保守用LED球の変更</td><td style="text-align: center;">2020年5月生産分より順次実施</td></tr><tr><td rowspan="3" style="text-align: center;">&phi;25TWS&nbsp;シリーズ</td><td style="text-align: center;">製品レンズの色目変更</td><td style="text-align: center;">2020年3月生産分より順次実施</td></tr><tr><td style="text-align: center;">保守用レンズの色目変更</td><td style="text-align: center;">2020年3月生産分より順次実施</td></tr><tr><td style="text-align: center;">内蔵LED球および保守用LED球の変更</td><td style="text-align: center;">2020年10月生産分より順次実施</td></tr></tbody></table>&nbsp;<h4 class="m-h4--wysiwyg">変更内容</h4><ul class="m-notesList"><li>内蔵LED球の変更に先立ち、レンズの色目変更を順次先行導入します。</li><li>このため変更前LED球と変更前・後のレンズを組み合わせた製品が暫定期間出荷されますが、色目については変更前後の差はほとんどありません。</li><li>新旧混在出荷となる恐れがあります。予めご了承ください。</li><li>但し、変更後のLED球は変更後のレンズと組み合わせた製品で必ず出荷いたします。</li><li>また、この組み合わせで、明るさ、色合いが向上し、6色の色度差が明瞭になります。</li><li>また記名文字（記名タイプ）の視認性も向上します。</li></ul>&nbsp;<h4 class="m-h4--wysiwyg">パイロット角平形の場合</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="φ30シリーズパイロットライト 関連画像" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222000376866/222000376866_002_20230801115857.jpg" /></div></div>&nbsp;<h4 class="m-h4--wysiwyg">パイロットドーム形の場合</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="φ30シリーズパイロットライト 関連画像" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222000376866/222000376866_003_20230801115857.jpg" /></div></div><ul class="m-notesList"><li>*1：その他ユニットシリーズについても同様の色合いのイメージになります。</li><li>*2：変更後のLED&nbsp;球と変更前のレンズの組み合わせは、点灯時の色が薄くなるため推奨していません。</li></ul><div class="m-unit"></div><p>乳白（W）とピュアホワイト（PW）の違い</p><div class="m-cols"><div class="m-cols__wrap"><div class="m-cols__1of3"><div class="m-thumbnail"><div class="m-thumbnail__img" data-autoheight="item"><img alt="乳白（W）とピュアホワイト（PW）の違い" src="//jp.misumi-ec.com/linked/vitem/el/IDC1/222000376866/img/222000376866_oth_01.jpg" /></div></div></div><div class="m-cols__2of3">消灯時の外観は同一ですが、点灯時の発色が違います。<br />一例として左記にHWシリーズの点灯例を掲載致します。<br />（写真の為、撮影機材、ディスプレイなどの表示環境などにより発色は異なります。）</div></div></div><h3 class="m-h3--wysiwyg">取付穴寸法図・最小取付ピッチ</h3><div class="m-cols"><div class="m-cols__wrap"><div class="m-cols__1of3"><div class="m-thumbnail"><div class="m-thumbnail__img" data-autoheight="item"><img alt="乳白（W）とピュアホワイト（PW）の違い" src="//jp.misumi-ec.com/linked/vitem/el/IDC1/222000376866/img/222000376866_oth_02.jpg" /></div></div></div><div class="m-cols__2of3"><ul class="m-list"><li>2段積み(4接点付）の場合や2接点付を4個以上密集取り付け時は、外形寸法図をこ確認の上、配線の作業性や操作性を考慮してお決めください。<br />また、温度の影製が考えられる場合は「取付ピッチの確保」や「ファンの設置」などの軽減策の検討をお願いします。</li><li>☆印4.8(+0.2~-0)の凹部穴は回り止め用です。銘板、回り止めを使用しない時は不要です。<br />銘板を使用しない場合に、回り止め加工を行うと取り付け時に回り止め加工穴部分が見える場合がありますのでこ注意ください。</li></ul></div></div></div>
