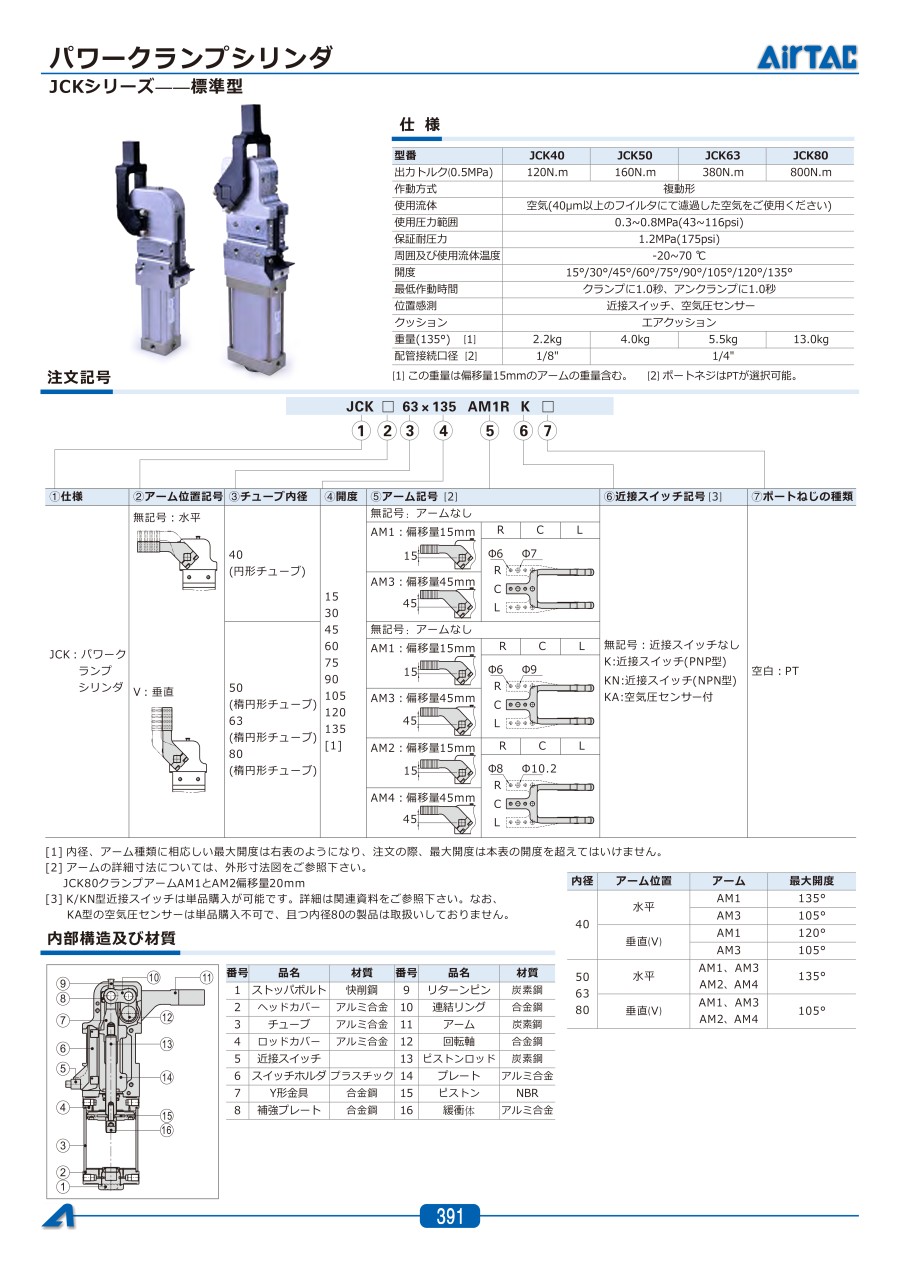

<h3 class="m-h3--wysiwyg">外形図</h3><h4 class="m-h4--wysiwyg">標準型</h4><p><span class="u-bold">JCK40AM1 </span></p><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221302606765/221302606765_001_20230801115856.jpg" alt="パワークランプシリンダ JCKシリーズ 標準型JCK40AM1外形図"></img></div></div><p>*記号付の寸法:ピン穴位置交差±0.02;ネジ穴位置交差±0.1。</p><p>※上記以外の型番についての情報はデジタルカタログをご参照ください。</p><h3 class="m-h3--wysiwyg">製品仕様</h3><h4 class="m-h4--wysiwyg">空気圧センサー付</h4><table class="m-table" summary="パワークランプシリンダ JCKシリーズ 空気圧センサー付仕様表"><colgroup><col width="25.0%"></col><col width="25.0%"></col><col width="25.0%"></col><col width="25.0%"></col></colgroup><thead><tr><th style="text-align: center;">型番</th><th style="text-align: center;">JCK40□KA</th><th style="text-align: center;">JCK50□KA</th><th style="text-align: center;">JCK63□KA</th></tr></thead><tbody><tr><th style="text-align: center;">出力トルク（0.5MPa）</th><td style="text-align: center;">120N.m</td><td style="text-align: center;">160N.m</td><td style="text-align: center;">380N.m</td></tr><tr><th style="text-align: center;">作動方式</th><td colspan="3" style="text-align: center;">複動形</td></tr><tr><th style="text-align: center;">使用流体</th><td colspan="3" style="text-align: center;">空気（40μm以上のフイルタにて濾過した空気をご使用ください）</td></tr><tr><th style="text-align: center;">使用圧力範囲</th><td colspan="3" style="text-align: center;">0.3～0.8MPa（43～116psi）</td></tr><tr><th style="text-align: center;">保証耐圧力</th><td colspan="3" style="text-align: center;">1.2MPa（175psi）</td></tr><tr><th style="text-align: center;">周囲及び使用流体温度</th><td colspan="3" style="text-align: center;">-10～60℃</td></tr><tr><th style="text-align: center;">開度</th><td colspan="3" style="text-align: center;">15°/30°/45°/60°/75°/90°/105°/120°/135°</td></tr><tr><th style="text-align: center;">最低作動時間</th><td colspan="3" style="text-align: center;">クランプに1.0秒、アンクランプに1.0秒</td></tr><tr><th style="text-align: center;">位置感測</th><td colspan="3" style="text-align: center;">空気圧センサー</td></tr><tr><th style="text-align: center;">クッション</th><td colspan="3" style="text-align: center;">エアクッション</td></tr><tr><th style="text-align: center;">重量（135°）［1］</th><td style="text-align: center;">2.2kg</td><td style="text-align: center;">4.0kg</td><td style="text-align: center;">5.5kg</td></tr><tr><th style="text-align: center;">配管接続口径</th><td style="text-align: center;">1/8&quot;</td><td colspan="2" style="text-align: center;">1/4&quot;</td></tr></tbody></table><p>［1］この重量は偏移量15mmのアームの重量含む。</p><h4 class="m-h4--wysiwyg">標準型</h4><table class="m-table" summary="パワークランプシリンダ JCKシリーズ 標準型仕様表"><colgroup><col width="20.0%"></col><col width="20.0%"></col><col width="20.0%"></col><col width="20.0%"></col><col width="20.0%"></col></colgroup><thead><tr><th style="text-align: center;">型番</th><th style="text-align: center;">JCK40</th><th style="text-align: center;">JCK50</th><th style="text-align: center;">JCK63</th><th style="text-align: center;">JCK80</th></tr></thead><tbody><tr><th style="text-align: center;">出力トルク（0.5MPa）</th><td style="text-align: center;">120N.m</td><td style="text-align: center;">160N.m</td><td style="text-align: center;">380N.m</td><td style="text-align: center;">800N.m</td></tr><tr><th style="text-align: center;">作動方式</th><td colspan="4" style="text-align: center;">複動形</td></tr><tr><th style="text-align: center;">使用流体</th><td colspan="4" style="text-align: center;">空気（40μm以上のフイルタにて濾過した空気をご使用ください）</td></tr><tr><th style="text-align: center;">使用圧力範囲</th><td colspan="4" style="text-align: center;">0.3～0.8MPa（43～116psi）</td></tr><tr><th style="text-align: center;">保証耐圧力</th><td colspan="4" style="text-align: center;">1.2MPa（175psi）</td></tr><tr><th style="text-align: center;">周囲及び使用流体温度</th><td colspan="4" style="text-align: center;">-10～60℃</td></tr><tr><th style="text-align: center;">開度</th><td colspan="4" style="text-align: center;">15°/30°/45°/60°/75°/90°/105°/120°/135°</td></tr><tr><th style="text-align: center;">最低作動時間</th><td colspan="4" style="text-align: center;">クランプに1.0秒、アンクランプに1.0秒</td></tr><tr><th style="text-align: center;">位置感測</th><td colspan="4" style="text-align: center;">近接スイッチ、空気圧センサー</td></tr><tr><th style="text-align: center;">クッション</th><td colspan="4" style="text-align: center;">エアクッション</td></tr><tr><th style="text-align: center;">重量（135°）［1］</th><td style="text-align: center;">2.2kg</td><td style="text-align: center;">4.0kg</td><td style="text-align: center;">5.5kg</td><td style="text-align: center;">13.0kg</td></tr><tr><th style="text-align: center;">配管接続口径</th><td style="text-align: center;">1/8&quot;</td><td colspan="3" style="text-align: center;">1/4&quot;</td></tr></tbody></table><p>［1］この重量は偏移量15mmのアームの重量含む。</p><h4 class="m-h4--wysiwyg">標準型構造図</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221302606765/221302606765_002_20230801115856.jpg" alt="パワークランプシリンダ JCKシリーズ 標準型構造図"></img></div></div><h4 class="m-h4--wysiwyg">標準型部品リスト</h4><table class="m-table" summary="パワークランプシリンダ JCKシリーズ 標準型部品リスト "><colgroup><col width="10.9%"></col><col width="21.9%"></col><col width="16.6%"></col><col width="11.5%"></col><col width="22.5%"></col><col width="16.6%"></col></colgroup><thead><tr><th style="text-align: center;">番号</th><th style="text-align: center;">品名</th><th style="text-align: center;">材質</th><th style="text-align: center;">番号</th><th style="text-align: center;">品名</th><th style="text-align: center;">材質</th></tr></thead><tbody><tr><td style="text-align: center;">1</td><td style="text-align: center;">ストッパボルト</td><td style="text-align: center;">快削鋼</td><td style="text-align: center;">9</td><td style="text-align: center;">リターンピン</td><td style="text-align: center;">炭素鋼</td></tr><tr><td style="text-align: center;">2</td><td style="text-align: center;">ヘッドカバー</td><td style="text-align: center;">アルミ合金</td><td style="text-align: center;">10</td><td style="text-align: center;">連結リング</td><td style="text-align: center;">合金鋼</td></tr><tr><td style="text-align: center;">3</td><td style="text-align: center;">チューブ</td><td style="text-align: center;">アルミ合金</td><td style="text-align: center;">11</td><td style="text-align: center;">アーム</td><td style="text-align: center;">鋳鋼</td></tr><tr><td style="text-align: center;">4</td><td style="text-align: center;">ロッドカバー</td><td style="text-align: center;">アルミ合金</td><td style="text-align: center;">12</td><td style="text-align: center;">回転軸</td><td style="text-align: center;">合金鋼</td></tr><tr><td style="text-align: center;">5</td><td style="text-align: center;">近接スイッチ</td><td style="text-align: center;">-</td><td style="text-align: center;">13</td><td style="text-align: center;">ピストンロッド</td><td style="text-align: center;">炭素鋼</td></tr><tr><td style="text-align: center;">6</td><td style="text-align: center;">スイッチホルダ</td><td style="text-align: center;">プラスチック</td><td style="text-align: center;">14</td><td style="text-align: center;">プレート</td><td style="text-align: center;">アルミ合金</td></tr><tr><td style="text-align: center;">7</td><td style="text-align: center;">Y形金具</td><td style="text-align: center;">合金鋼</td><td style="text-align: center;">15</td><td style="text-align: center;">ピストン</td><td style="text-align: center;">NBR</td></tr><tr><td style="text-align: center;">8</td><td style="text-align: center;">補強プレート</td><td style="text-align: center;">合金鋼</td><td style="text-align: center;">16</td><td style="text-align: center;">緩衝体</td><td style="text-align: center;">アルミ合金</td></tr></tbody></table>
