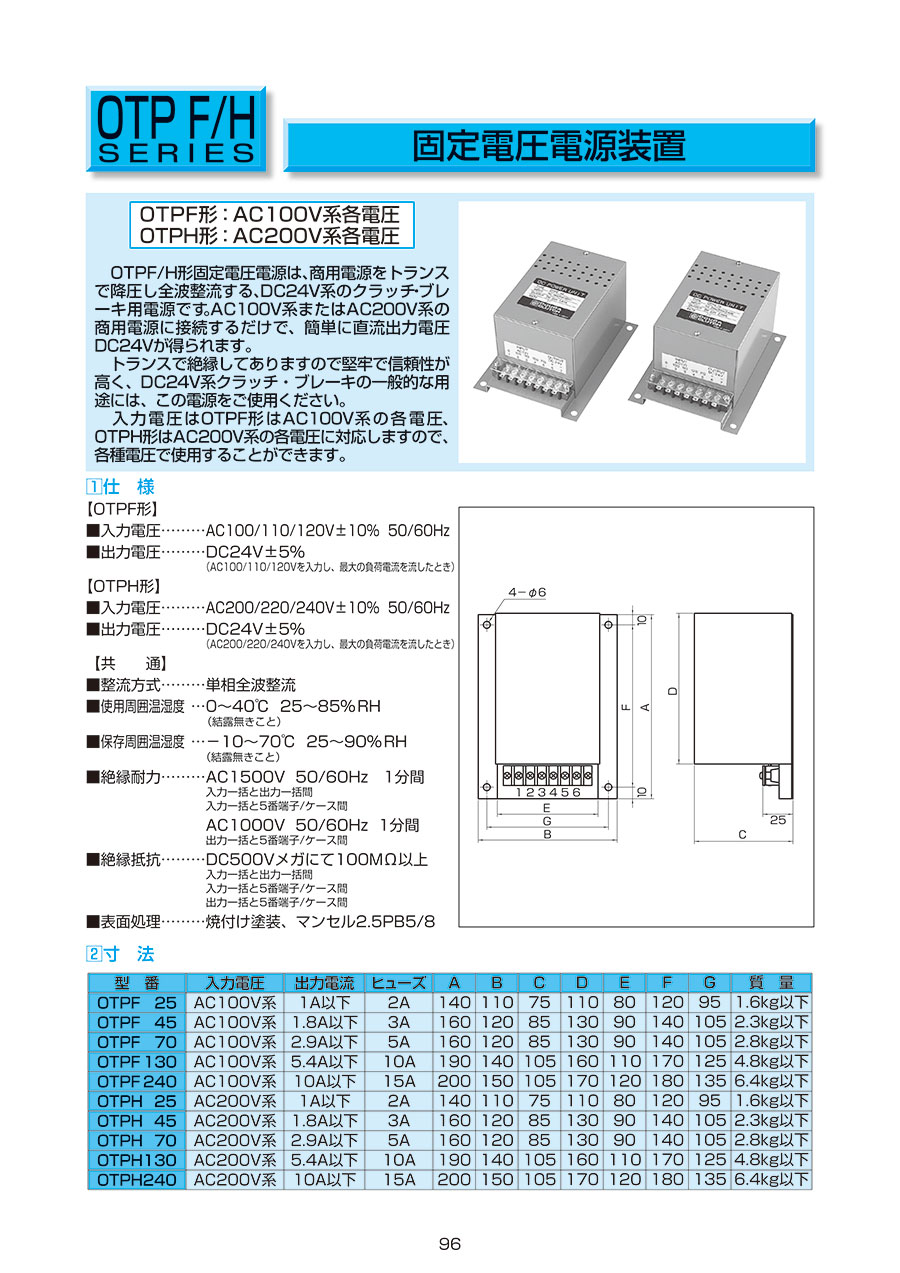

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221005405863/221005405863_001_20230801115855.jpg" alt="固定電圧電源装置 OTPF/Hシリーズ 外形図"></img></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><table class="m-table" summary="固定電圧電源装置 OTPF/Hシリーズ 仕様表"><colgroup><col width="15.4%"></col><col width="42.3%"></col><col width="42.3%"></col></colgroup><thead><tr><th style="text-align: center;">-</th><th style="text-align: center;">【OTPF形】</th><th style="text-align: center;">【OTPH形】</th></tr></thead><tbody><tr><th style="text-align: center;">入力電圧</th><td style="text-align: center;">AC100/110/120V±10%&nbsp;50/60Hz</td><td style="text-align: center;">AC200/220/240V±10%&nbsp;50/60Hz</td></tr><tr><th style="text-align: center;">出力電圧</th><td style="text-align: center;">DC24V±5%<br/>（AC100/110/120Vを入力し、最大の負荷電流を流したとき）</td><td style="text-align: center;">DC24V±5%<br/>（AC200/220/240Vを入力し、最大の負荷電流を流したとき）</td></tr><tr><th style="text-align: center;">整流方式</th><td colspan="2" style="text-align: center;">単相全波整流</td></tr><tr><th style="text-align: center;">使用周囲温湿度</th><td colspan="2" style="text-align: center;">0～40℃&nbsp;25～85%RH<br/>（結露無きこと）</td></tr><tr><th style="text-align: center;">保存周囲温湿度</th><td colspan="2" style="text-align: center;">-10～70℃&nbsp;25～90%RH<br/>（結露無きこと）</td></tr><tr><th rowspan="2" style="text-align: center;">絶縁耐力</th><td colspan="2" style="text-align: center;">AC1500V&nbsp;50/60HZ&nbsp;1分間<br/>入力一括と出力一括間<br/>入力一括と5番端子/ケース間</td></tr><tr><td colspan="2" style="text-align: center;">AC1000V&nbsp;50/60HZ&nbsp;1分間<br/>出力一括と5番端子/ケース間</td></tr><tr><th style="text-align: center;">絶縁抵抗</th><td colspan="2" style="text-align: center;">DC500V&nbsp;メガにて100MΩ以上<br/>入力一括と出力一括間<br/>入力一括と5番端子/ケース間<br/>出力一括と5番端子/ケース間</td></tr><tr><th style="text-align: center;">表面処理</th><td colspan="2" style="text-align: center;">焼付け塗装、マンセル2.5PB5/8</td></tr></tbody></table><h3 class="m-h3--wysiwyg">規格表</h3><div class="m-thumbnail"><div class="m-thumbnail__img" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221005405863/221005405863_002_20230801115855.jpg" alt="固定電圧電源装置 OTPF/Hシリーズ 規格表"></img></div></div>
