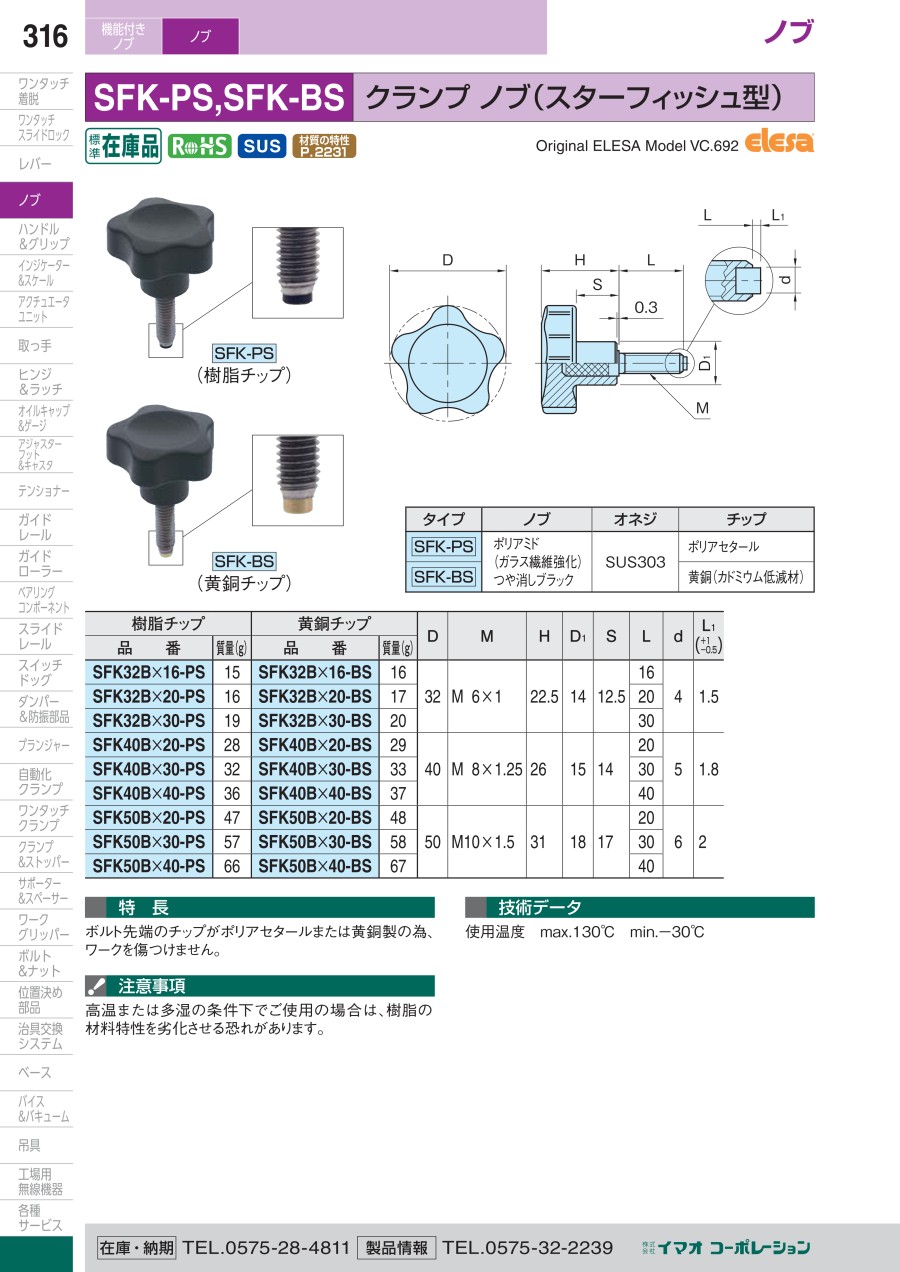

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="寸法図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221005353461/221005353461_001_20230801115855.jpg" /></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><h4 class="m-h4--wysiwyg">材質</h4><span class="u-bold">SFK-PS</span><ul class="m-list"><li>ノブ:ポリアミド、つや消しブラック</li><li>オネジ:SUS303</li><li>チップ:ポリアセタール</li></ul><div class="m-unit"><span class="u-bold">SFK-BS</span><ul class="m-list"><li>ノブ:ポリアミド、つや消しブラック</li><li>オネジ:SUS303</li><li>チップ:黄銅（カドミウム低減材）-</li></ul></div><h3 class="m-h3--wysiwyg">規格表</h3><div class="m-unit"><table class="m-table"><colgroup><col style="width:12.19512195122%;" /><col style="width:7.3170731707317%;" /><col style="width:12.19512195122%;" /><col style="width:7.3170731707317%;" /><col style="width:7.3170731707317%;" /><col style="width:7.3170731707317%;" /><col style="width:7.3170731707317%;" /><col style="width:7.3170731707317%;" /><col style="width:7.3170731707317%;" /><col style="width:7.3170731707317%;" /><col style="width:7.3170731707317%;" /><col style="width:9.7560975609756%;" /></colgroup><thead><tr><th colspan="2" style="text-align: center;">樹脂チップ</th><th colspan="2" style="text-align: center;">黄銅チップ</th><th rowspan="2" style="text-align: center;">D</th><th rowspan="2" style="text-align: center;">M</th><th rowspan="2" style="text-align: center;">H</th><th rowspan="2" style="text-align: center;">D<sub>1</sub></th><th rowspan="2" style="text-align: center;">S</th><th rowspan="2" style="text-align: center;">L</th><th rowspan="2" style="text-align: center;">d</th><th rowspan="2" style="text-align: center;">L<sub>1</sub><br />( +1<br />-0.5 )</th></tr><tr><th style="text-align: center;">型番</th><th style="text-align: center;">質量(g)</th><th style="text-align: center;">型番</th><th style="text-align: center;">質量(g)</th></tr></thead><tbody><tr><td style="text-align: center;">SFK32B&times;16-PS</td><td style="text-align: center;">15</td><td style="text-align: center;">SFK32B&times;16-BS</td><td style="text-align: center;">16</td><td rowspan="3" style="text-align: center;">32</td><td rowspan="3" style="text-align: center;">M 6&times;1</td><td rowspan="3" style="text-align: center;">22.5</td><td rowspan="3" style="text-align: center;">14</td><td rowspan="3" style="text-align: center;">12.5</td><td style="text-align: center;">16</td><td rowspan="3" style="text-align: center;">4</td><td rowspan="3" style="text-align: center;">1.5</td></tr><tr><td style="text-align: center;">SFK32B&times;20-PS</td><td style="text-align: center;">16</td><td style="text-align: center;">SFK32B&times;20-BS</td><td style="text-align: center;">17</td><td style="text-align: center;">20</td></tr><tr><td style="text-align: center;">SFK32B&times;30-PS</td><td style="text-align: center;">19</td><td style="text-align: center;">SFK32B&times;30-BS</td><td style="text-align: center;">20</td><td style="text-align: center;">30</td></tr><tr><td style="text-align: center;">SFK40B&times;20-PS</td><td style="text-align: center;">28</td><td style="text-align: center;">SFK40B&times;20-BS</td><td style="text-align: center;">29</td><td rowspan="3" style="text-align: center;">40</td><td rowspan="3" style="text-align: center;">M 8&times;1.25</td><td rowspan="3" style="text-align: center;">26</td><td rowspan="3" style="text-align: center;">15</td><td rowspan="3" style="text-align: center;">14</td><td style="text-align: center;">20</td><td rowspan="3" style="text-align: center;">5</td><td rowspan="3" style="text-align: center;">1.8</td></tr><tr><td style="text-align: center;">SFK40B&times;30-PS</td><td style="text-align: center;">32</td><td style="text-align: center;">SFK40B&times;30-BS</td><td style="text-align: center;">33</td><td style="text-align: center;">30</td></tr><tr><td style="text-align: center;">SFK40B&times;40-PS</td><td style="text-align: center;">36</td><td style="text-align: center;">SFK40B&times;40-BS</td><td style="text-align: center;">37</td><td style="text-align: center;">40</td></tr><tr><td style="text-align: center;">SFK50B&times;20-PS</td><td style="text-align: center;">47</td><td style="text-align: center;">SFK50B&times;20-BS</td><td style="text-align: center;">48</td><td rowspan="3" style="text-align: center;">50</td><td rowspan="3" style="text-align: center;">M10&times;1.5</td><td rowspan="3" style="text-align: center;">31</td><td rowspan="3" style="text-align: center;">18</td><td rowspan="3" style="text-align: center;">17</td><td style="text-align: center;">20</td><td rowspan="3" style="text-align: center;">6</td><td rowspan="3" style="text-align: center;">2</td></tr><tr><td style="text-align: center;">SFK50B&times;30-PS</td><td style="text-align: center;">57</td><td style="text-align: center;">SFK50B&times;30-BS</td><td style="text-align: center;">58</td><td style="text-align: center;">30</td></tr><tr><td style="text-align: center;">SFK50B&times;40-PS</td><td style="text-align: center;">66</td><td style="text-align: center;">SFK50B&times;40-BS</td><td style="text-align: center;">67</td><td style="text-align: center;">40</td></tr></tbody></table></div><h3 class="m-h3--wysiwyg">使用例</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="クランプ ノブ（スターフィッシュ型）（SFK-PS・SFK-BS） 使用例" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221005353461/221005353461_002_20230801115855.jpg" /></div></div><h3 class="m-h3--wysiwyg">注意・禁止事項</h3><p class="u-fs-M">高温または多湿の条件下でご使用の場合は、樹脂の 材料特性を劣化させる恐れがあります。</p>
