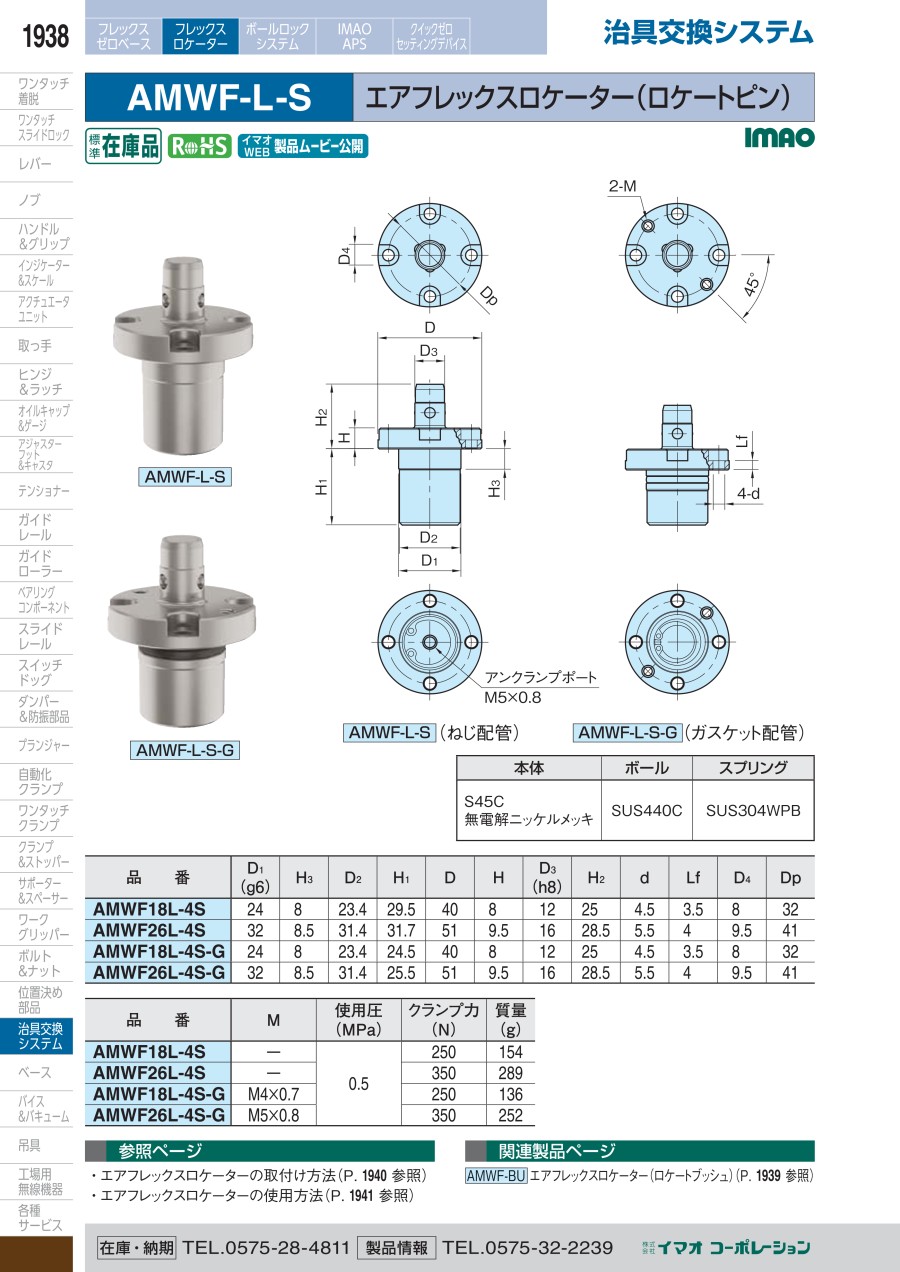

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="エアフレックスロケーター（ロケートピン）（AMWF-L-S） 外形図01" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221005348881/221005348881_001_20230801115855.jpg" /></div><p>AMWF-L-S（ねじ配管）</p></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="エアフレックスロケーター（ロケートピン）（AMWF-L-S） 外形図02" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221005348881/221005348881_002_20230801115855.jpg" /></div><p>AMWF-L-S-G（ガスケット配管）</p></div></div></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><table class="m-table" summary="エアフレックスロケーター（ロケートピン）（AMWF-L-S） 仕様01"><colgroup><col width="55.6%" /><col width="18.3%" /><col width="26.1%" /></colgroup><thead><tr><th style="text-align: center;">本体</th><th style="text-align: center;">ボール</th><th style="text-align: center;">スプリング</th></tr></thead><tbody><tr><td style="text-align: center;">S45C<br />無電解ニッケルメッキ</td><td style="text-align: center;">SUS440C</td><td style="text-align: center;">SUS304WPB</td></tr></tbody></table><table class="m-table" summary="エアフレックスロケーター（ロケートピン）（AMWF-L-S） 仕様02"><colgroup><col width="30.7%" /><col width="15.6%" /><col width="15.6%" /><col width="22.4%" /><col width="15.6%" /></colgroup><thead><tr><th style="text-align: center;">型番</th><th style="text-align: center;">M</th><th style="text-align: center;">使用圧<br />（MPa）</th><th style="text-align: center;">クランプ力<br />（N）</th><th style="text-align: center;">質量<br />（g）</th></tr></thead><tbody><tr><td style="text-align: center;">AMWF18L-4S</td><td style="text-align: center;">-</td><td rowspan="4" style="text-align: center;">0.5</td><td style="text-align: center;">250</td><td style="text-align: center;">154</td></tr><tr><td style="text-align: center;">AMWF26L-4S</td><td style="text-align: center;">-</td><td style="text-align: center;">350</td><td style="text-align: center;">289</td></tr><tr><td style="text-align: center;">AMWF18L-4S-G</td><td style="text-align: center;">M4&times;0.7</td><td style="text-align: center;">250</td><td style="text-align: center;">136</td></tr><tr><td style="text-align: center;">AMWF26L-4S-G</td><td style="text-align: center;">M5&times;0.8</td><td style="text-align: center;">350</td><td style="text-align: center;">252</td></tr></tbody></table><h3 class="m-h3--wysiwyg">規格表</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="エアフレックスロケーター（ロケートピン）（AMWF-L-S） 規格表" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221005348881/221005348881_004_20230801115855.jpg" /></div></div><h3 class="m-h3--wysiwyg">使用例</h3><p><span class="u-bold">■エアで瞬間位置決め！機械装置への組込品としても最適</span></p><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="エアフレックスロケーター（ロケートピン）:関連画像" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221005348881/221005348881_003_20230801115855.jpg" style="width: auto; max-width: 100%; height: auto;" /></div></div><h3 class="m-h3--wysiwyg">商品特長詳細</h3><div class="featureBlock"><div class="featureBlock__container"><dl><dt>フレックスロケーター</dt><dd><p>治具を短時間で正確に取り付けられる位置決め部品！ シンプルな構造で低コストなのに繰り返し位置決め精度10&mu;m！</p><ul><li>装置の段取り中の装置停止時間を短くできる。</li><li>位置決め部品が簡単に取り付けられ、部品設置スペースを削減できる。</li><li>従来品よりもコスト安。</li></ul></dd></dl></div></div><h3 class="m-h3--wysiwyg">選定サポート情報</h3><div class="seriesBlock"><p><span class="u-bold">■製品バリエーション</span></p><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="エアフレックスロケーター（ロケートピン）:関連画像" src="//jp.misumi-ec.com/linked/material/mech/IMA1/PHOTO/221005350198.jpg" /></div><p class="title"><a href="/vona2/detail/221005350198/">フレックスロケーター センター固定（プロテクションカバー）</a></p><p>フレックスロケーター センター固定（プロテクションカバー）用途：プレートの位置決め　特長：繰り返し位置決め精度が&plusmn;10ミクロン。</p></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="エアフレックスロケーター（ロケートピン）:関連画像" src="//jp.misumi-ec.com/linked/material/mech/IMA1/PHOTO/221005348904.jpg" /></div><p class="title"><a href="/vona2/detail/221005348904/">フレックスロケーター センター固定（テーパーピン）</a></p><p>フレックスロケーター センター固定（テーパーピン）用途：プレートの位置決め　特長：繰り返し位置決め精度が&plusmn;10ミクロン。フレックスロケーター センター固定（テーパーブッシュ）とセット品です　</p></div></div></div></div><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="エアフレックスロケーター（ロケートピン）:関連画像" src="http://assets.misumi-ec.com/is/image/misumiPrd/221005348915_001?$product_main$" /></div><p class="title"><a href="/vona2/detail/221005348915/">ワンタッチフレックスロケーター</a></p><p>ワンタッチフレックスロケーター　用途：プレートの位置決め　特長：繰り返し位置決め精度が&plusmn;10ミクロン。　ワンタッチフレックスロケーター（テーパーカムブッシュ）とセット品です　</p></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="エアフレックスロケーター（ロケートピン）:関連画像" src="//jp.misumi-ec.com/linked/material/mech/IMA1/PHOTO/221005350200.jpg" /></div><p class="title"><a href="/vona2/detail/221005350200/">ワンタッチフレックスロケーター（テーパーカムブッシュ）</a></p><p>ワンタッチフレックスロケーター（テーパーカムブッシュ）　特長：アンクランプ位置・クランプエンド位置は、360&deg;内に2箇所　作業性に合わせ、どちらの位置でも使用可能　</p></div></div></div></div></div>
