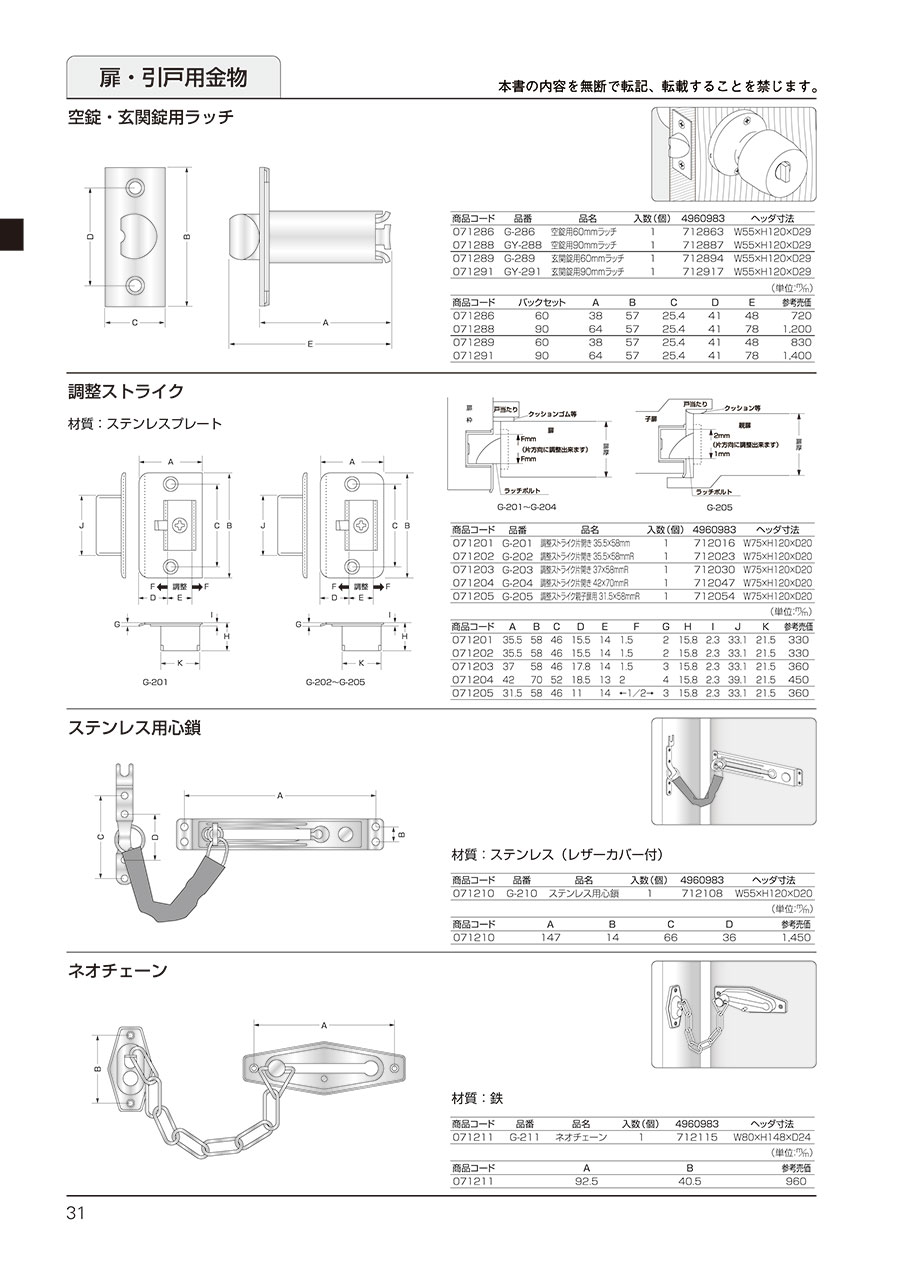

<h3 class="m-h3--wysiwyg">扉・引戸用金物、空錠・玄関錠用ラッチの外形図と寸法</h3><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221005340366/221005340366_001_20230801115855.jpg" alt="寸法図"></div><p>寸法図</p></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221005340366/221005340366_002_20230801115855.jpg" alt="使用例"></div><p>使用例</p></div></div></div></div><p class="u-fs-M u-right">単位:mm</p><table class="m-table"><colgroup><col style="width:15.789473684211%;"><col style="width:15.789473684211%;"><col style="width:15.789473684211%;"><col style="width:10.526315789474%;"><col style="width:10.526315789474%;"><col style="width:10.526315789474%;"><col style="width:10.526315789474%;"><col style="width:10.526315789474%;"></colgroup><thead><tr><th style="text-align: center;">品番</th><th style="text-align: center;">品名</th><th style="text-align: center;">ヘッダ寸法</th><th style="text-align: center;">A</th><th style="text-align: center;">B</th><th style="text-align: center;">C</th><th style="text-align: center;">D</th><th style="text-align: center;">E</th></tr></thead><tbody><tr><td style="text-align: center;">G-286</td><td>空錠用60mmラッチ</td><td style="text-align: center;">W55×H120×D29</td><td style="text-align: center;">38</td><td style="text-align: center;">57</td><td style="text-align: center;">25.4</td><td style="text-align: center;">41</td><td style="text-align: center;">48</td></tr><tr><td style="text-align: center;">GY-288</td><td>空錠用90mmラッチ</td><td style="text-align: center;">W55×H120×D29</td><td style="text-align: center;">64</td><td style="text-align: center;">57</td><td style="text-align: center;">25.4</td><td style="text-align: center;">41</td><td style="text-align: center;">78</td></tr><tr><td style="text-align: center;">G-289</td><td>玄関錠用60mmラッチ</td><td style="text-align: center;">W55×H120×D29</td><td style="text-align: center;">38</td><td style="text-align: center;">57</td><td style="text-align: center;">25.4</td><td style="text-align: center;">41</td><td style="text-align: center;">48</td></tr><tr><td style="text-align: center;">GY-291</td><td>玄関錠用90mmラッチ</td><td style="text-align: center;">W55×H120×D29</td><td style="text-align: center;">64</td><td style="text-align: center;">57</td><td style="text-align: center;">25.4</td><td style="text-align: center;">41</td><td style="text-align: center;">78</td></tr></tbody></table><h3 class="m-h3--wysiwyg">開発秘話</h3>  <div class="m-developerBox">        <div class="m-developerBox__img--l"><span class="mc-icon">&nbsp;</span></div>      <div class="m-developerBox__main">      <div class="m-developerBox__balloon--l">        <p class="u-fs-M">我社は約120年余りにわたり、皆様の生活と関連の深い建築金物の商社として常に時代の要請にマッチした商品をご提供する建築金物の物流商社です。<br>住環境を向上させることが、皆様の幸福の原点であるとの考えのもと安心、安全、快適性を追求し、お客様や時代のニーズに即応するために常に新しい提案・創造を生み出すべく日々研鑽を重ねております。</p>      </div>    </div>    </div>
