・異径の場合は、大口径側・負圧時Pポート→Aポートの数値です。詳細は各メーカーの技術データをご確認ください。

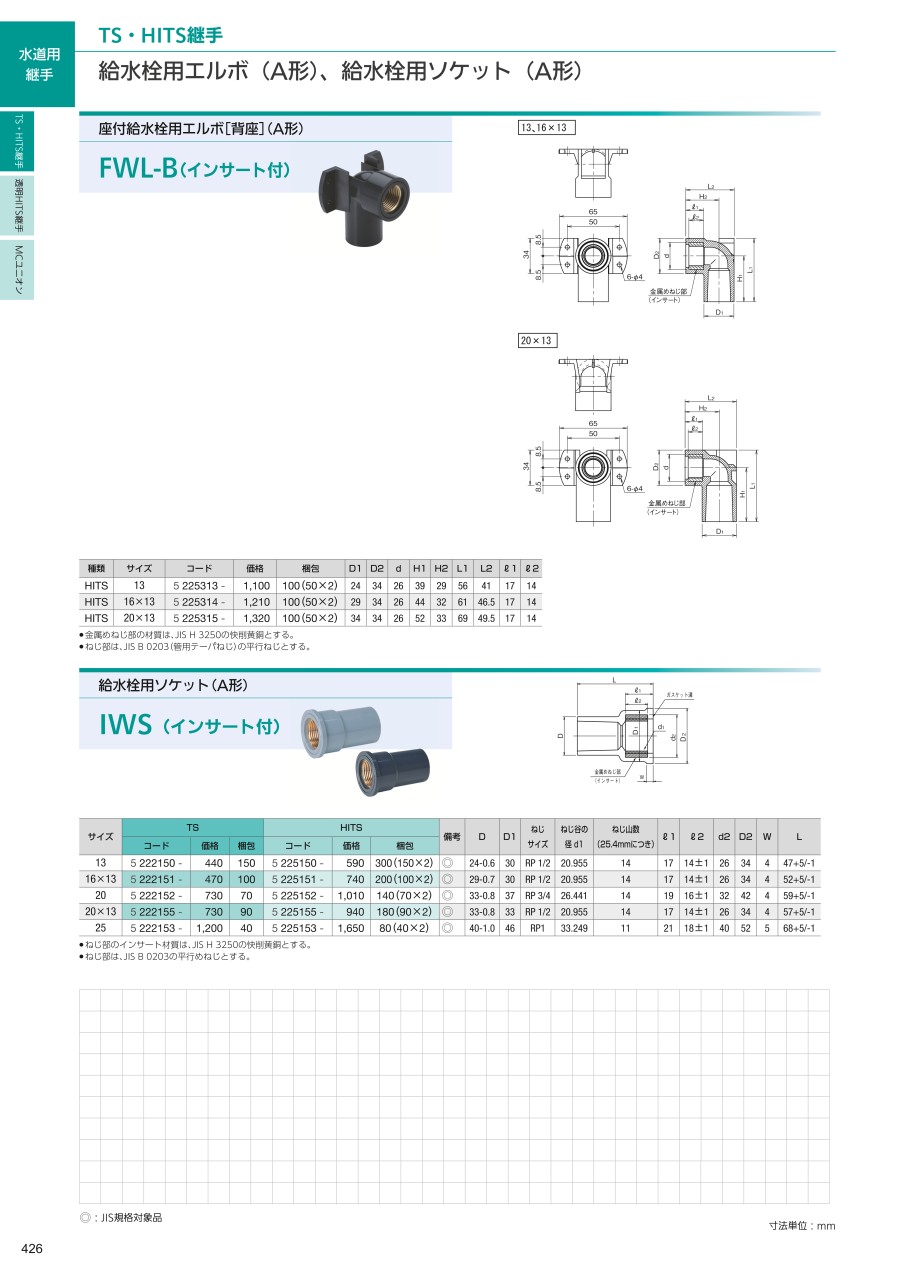

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="TS継手 給水栓用ソケット（A形・インサート付） TS WS 外形図01" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221005223142/221005223142_001_20230801115855.gif" /></div></div><h3 class="m-h3--wysiwyg">規格表</h3><div class="u-right">単位：mm</div><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="TS継手 給水栓用ソケット（A形・インサート付） TS WS 規格表01" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221005223142/221005223142_002_20230801115855.jpg" /></div><ul class="m-list"><li>ねじ部のインサート材質は、JIS&nbsp;H&nbsp;3250の快削黄銅とする。</li><li>ねじ部は、JIS&nbsp;B&nbsp;0203の平行めねじとする。</li></ul></div>
