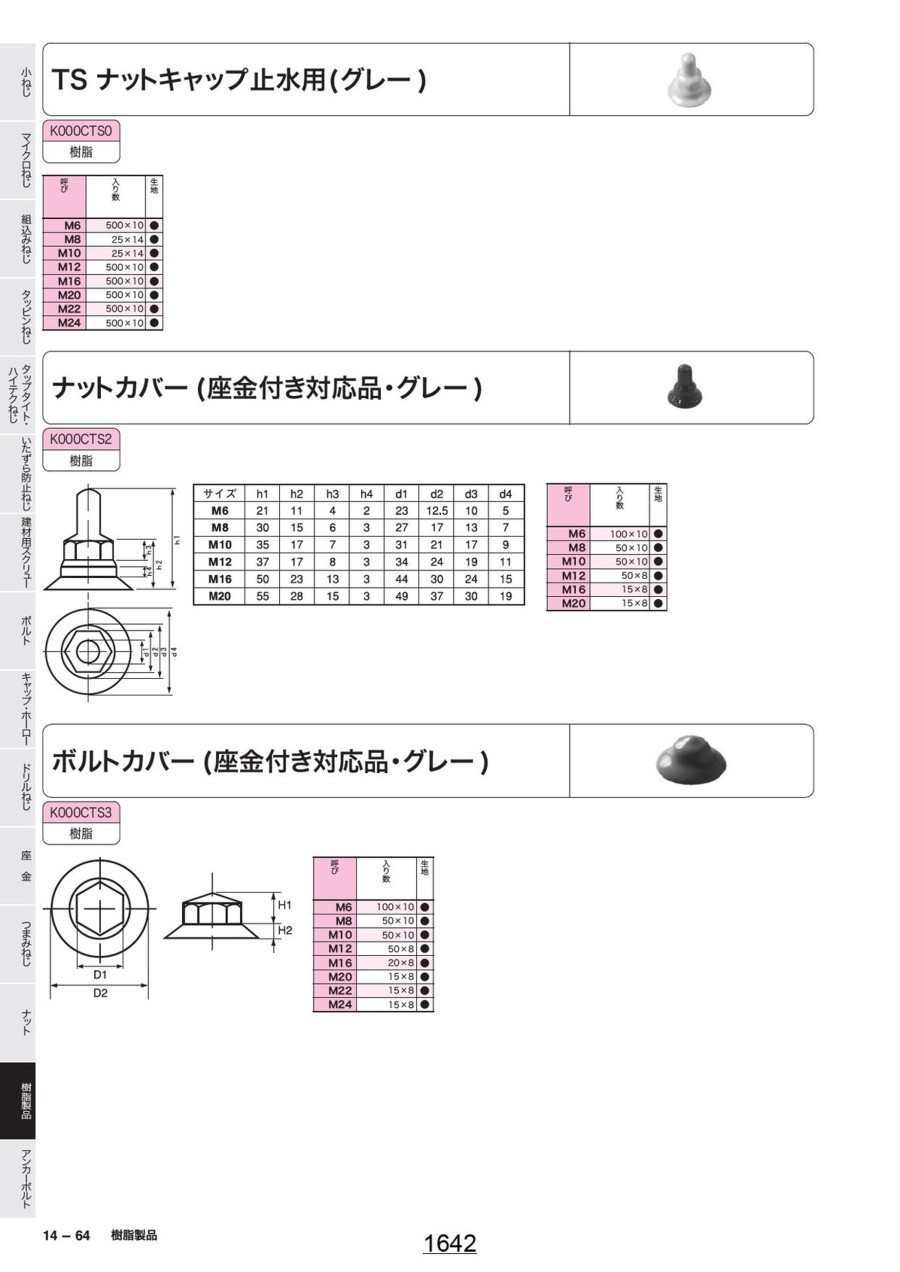

<div id="figure_list_1" style="width: 900px;"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004999770/221004999770_001_20230801115855.gif" style="max-width:900px;" /></div> <h3 class="m-h3--wysiwyg">ボルトカバー 座金付き対応品 グレーの外形図と寸法について</h3>  <div class="m-cols" data-autoheight="group">  <div class="m-cols__wrap">  <div class="m-cols__1of2">  <div class="m-thumbnail">  <div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004999770/221004999770_001_20230914151556.jpg" alt="ボルトカバー（座金付き対応品・グレー）:関連画像" /></div>  <p>ボルトカバー 座金付き対応品 グレーの寸法図</p>  </div>  </div>  <div class="m-cols__1of2">  <div class="m-thumbnail">  <div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004999770/221004999770_002_20230914151556.jpg" alt="ボルトカバー（座金付き対応品・グレー）:関連画像" /></div>  <p>側面図</p>  </div>  </div>  </div>  </div>    <table class="m-table"><colgroup> <col style="width: 20%;" /> <col style="width: 20%;" /> <col style="width: 20%;" /> <col style="width: 20%;" /> <col style="width: 20%;" /> </colgroup>  <thead>  <tr>  <th style="text-align: center;">サイズ</th>  <th style="text-align: center;">H1</th>  <th style="text-align: center;">H2</th>  <th style="text-align: center;">D1</th>  <th style="text-align: center;">D2</th>  </tr>  </thead>  <tbody>  <tr>  <th style="text-align: center;">M6</th>  <td style="text-align: center;">4</td>  <td style="text-align: center;">4</td>  <td style="text-align: center;">10</td>  <td style="text-align: center;">13</td>  </tr>  <tr>  <th style="text-align: center;">M8</th>  <td style="text-align: center;">6</td>  <td style="text-align: center;">5</td>  <td style="text-align: center;">13</td>  <td style="text-align: center;">17</td>  </tr>  <tr>  <th style="text-align: center;">M10</th>  <td style="text-align: center;">6</td>  <td style="text-align: center;">6</td>  <td style="text-align: center;">17</td>  <td style="text-align: center;">21</td>  </tr>  <tr>  <th style="text-align: center;">M12</th>  <td style="text-align: center;">8</td>  <td style="text-align: center;">9</td>  <td style="text-align: center;">18</td>  <td style="text-align: center;">24</td>  </tr>  <tr>  <th style="text-align: center;">M16</th>  <td style="text-align: center;">14</td>  <td style="text-align: center;">10</td>  <td style="text-align: center;">23</td>  <td style="text-align: center;">30</td>  </tr>  <tr>  <th style="text-align: center;">M20</th>  <td style="text-align: center;">17</td>  <td style="text-align: center;">10</td>  <td style="text-align: center;">29</td>  <td style="text-align: center;">37</td>  </tr>  <tr>  <th style="text-align: center;">M22</th>  <td style="text-align: center;">18</td>  <td style="text-align: center;">11</td>  <td style="text-align: center;">30</td>  <td style="text-align: center;">38</td>  </tr>  <tr>  <th style="text-align: center;">M24</th>  <td style="text-align: center;">20</td>  <td style="text-align: center;">11</td>  <td style="text-align: center;">34</td>  <td style="text-align: center;">42</td>  </tr>  </tbody>  </table>
