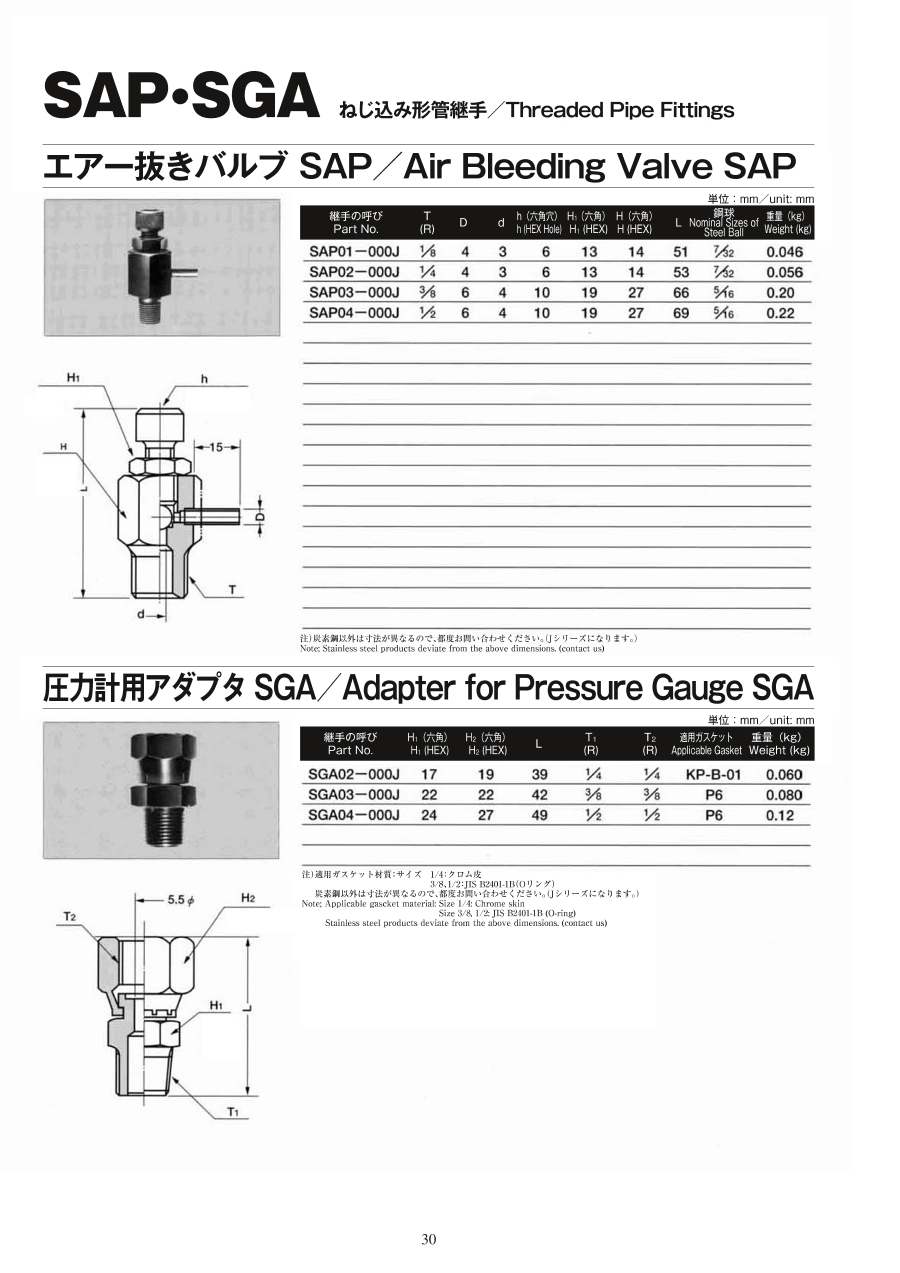

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="高圧管継手 ねじ込み形管継手 SAPエアー抜きバルブ 外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004985922/221004985922_001_20230801115855.jpg" /><p>（1）本体 （2）ボルト （3）ロックナット （4）鋼球 （5）パイプ</p></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><h4 class="m-h4--wysiwyg">材質</h4><ol class="m-numList"><li><span class="mc-num">1.</span>本体：S45C、P処理</li><li><span class="mc-num">2.</span>ボルト：SCM3、黒染</li><li><span class="mc-num">3.</span>ロックナット：S45C</li><li><span class="mc-num">4.</span>鋼球：SUJ2</li><li><span class="mc-num">5.</span>パイプ：OST2、P処理</li></ol><h3 class="m-h3--wysiwyg">規格表</h3><table class="m-table" summary="高圧管継手 ねじ込み形管継手 SAPエアー抜きバルブ 規格表"><colgroup><col width="16.7%" /><col width="9.3%" /><col width="9.3%" /><col width="9.3%" /><col width="9.3%" /><col width="9.3%" /><col width="9.3%" /><col width="9.3%" /><col width="9.3%" /><col width="9.3%" /></colgroup><thead><tr><th style="text-align: center;">継手の呼び</th><th style="text-align: center;">サイズ</th><th style="text-align: center;">D</th><th style="text-align: center;">d</th><th style="text-align: center;">h</th><th style="text-align: center;">H1<br />六角</th><th style="text-align: center;">H<br />六角</th><th style="text-align: center;">L</th><th style="text-align: center;">鋼球</th><th style="text-align: center;">重量<br />（kg）</th></tr></thead><tbody><tr><td style="text-align: center;">SAP01-000J</td><td style="text-align: center;">1/8</td><td style="text-align: center;">4</td><td style="text-align: center;">3</td><td style="text-align: center;">6</td><td style="text-align: center;">13</td><td style="text-align: center;">14</td><td style="text-align: center;">51</td><td style="text-align: center;">7/32</td><td style="text-align: center;">0.046</td></tr><tr><td style="text-align: center;">SAP02-000J</td><td style="text-align: center;">1/4</td><td style="text-align: center;">4</td><td style="text-align: center;">3</td><td style="text-align: center;">6</td><td style="text-align: center;">13</td><td style="text-align: center;">14</td><td style="text-align: center;">53</td><td style="text-align: center;">7/32</td><td style="text-align: center;">0.056</td></tr><tr><td style="text-align: center;">SAP03-000J</td><td style="text-align: center;">3/8</td><td style="text-align: center;">6</td><td style="text-align: center;">4</td><td style="text-align: center;">10</td><td style="text-align: center;">19</td><td style="text-align: center;">27</td><td style="text-align: center;">66</td><td style="text-align: center;">5/16</td><td style="text-align: center;">0.20</td></tr><tr><td style="text-align: center;">SAP04-000J</td><td style="text-align: center;">1/2</td><td style="text-align: center;">6</td><td style="text-align: center;">4</td><td style="text-align: center;">10</td><td style="text-align: center;">19</td><td style="text-align: center;">27</td><td style="text-align: center;">69</td><td style="text-align: center;">5/16</td><td style="text-align: center;">0.22</td></tr></tbody></table>
