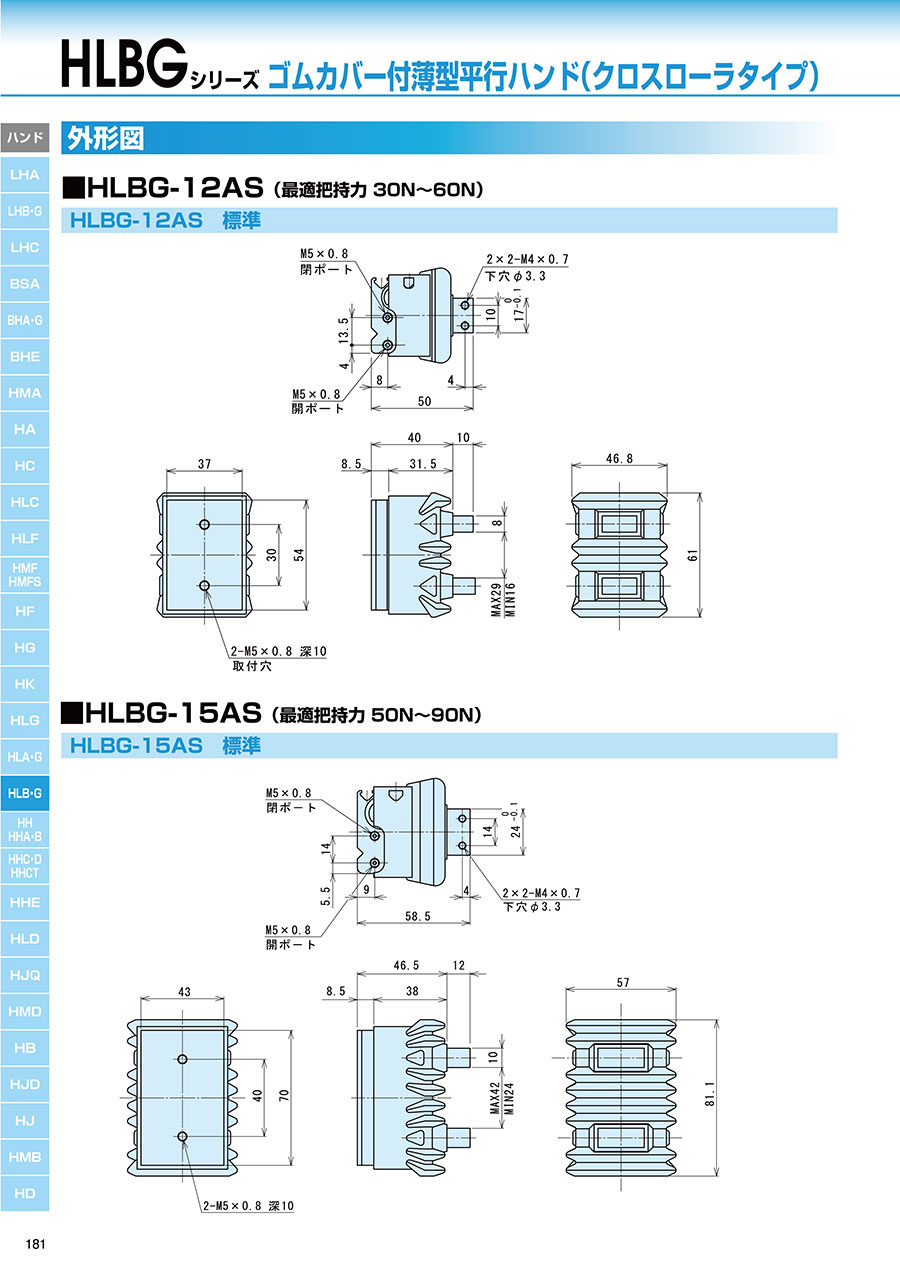

<h3 class="m-h3--wysiwyg">外形図</h3><h4 class="m-h4--wysiwyg">HLBG-12AS&nbsp;（最適把持力&nbsp;30N～60N）</h4><div class="m-thumbnail"><div class="m-thumbnail__img" data-autoheight="item"><img alt="ハンド ゴムカバー付薄型平行ハンド（クロスローラタイプ） HLBGシリーズ 外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004962107/221004962107_001_20230801115854.gif" /></div></div><h4 class="m-h4--wysiwyg">HLBG-15AS&nbsp;（最適把持力&nbsp;50N～90N）</h4><div class="m-thumbnail"><div class="m-thumbnail__img" data-autoheight="item"><img alt="ハンド ゴムカバー付薄型平行ハンド（クロスローラタイプ） HLBGシリーズ 外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004962107/221004962107_002_20230801115854.gif" /></div></div><h4 class="m-h4--wysiwyg">HLBG-20AS&nbsp;（最適把持力&nbsp;80N～150N）</h4><div class="m-thumbnail"><div class="m-thumbnail__img" data-autoheight="item"><img alt="ハンド ゴムカバー付薄型平行ハンド（クロスローラタイプ） HLBGシリーズ 外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004962107/221004962107_003_20230801115854.gif" /></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><table class="m-table" summary="ハンド ゴムカバー付薄型平行ハンド（クロスローラタイプ） HLBGシリーズ 仕様"><colgroup><col width="32.6%" /><col width="22.5%" /><col width="22.5%" /><col width="22.5%" /></colgroup><thead><tr><th>型番</th><th>HLBG-12AS</th><th>HLBG-15AS</th><th>HLBG-20AS</th></tr></thead><tbody><tr><th>駆動源</th><td colspan="3" style="text-align: center;">エアー&nbsp;0.1～0.7MPa</td></tr><tr><th>潤滑</th><td colspan="3" style="text-align: center;">無給油またはタービン油1種&nbsp;（ISOVG32）</td></tr><tr><th>周囲温度（℃）</th><td colspan="3" style="text-align: center;">5～60</td></tr><tr><th>動作ストローク（mm）</th><td>13</td><td>18</td><td>23</td></tr><tr><th>シリンダ径（mm）</th><td>&phi;12</td><td>&phi;15</td><td>&phi;20</td></tr><tr><th>内部容積［往復］&nbsp;（cm<sup>3</sup>/回）</th><td>1.47</td><td>3.18</td><td>7.22</td></tr><tr><th>繰り返し精度（mm）</th><td colspan="3" style="text-align: center;">&plusmn;0.01</td></tr><tr><th>本体質量（g）</th><td>240</td><td>420</td><td>750</td></tr></tbody></table><h4 class="m-h4--wysiwyg">内部構造図、パーツ・パッキンリスト</h4><div class="m-thumbnail"><div class="m-thumbnail__img" data-autoheight="item"><img alt="ハンド ゴムカバー付薄型平行ハンド（クロスローラタイプ） HLBGシリーズ 内部構造図、パーツ・パッキンリスト" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004962107/221004962107_005_20230801115854.gif" /></div></div><h3 class="m-h3--wysiwyg">選定サポート情報</h3><div class="m-thumbnail"><div class="m-thumbnail__img" data-autoheight="item"><img alt="ハンド ゴムカバー付薄型平行ハンド（クロスローラタイプ） HLBGシリーズ 型式表示" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004962107/221004962107_004_20230801115854.gif" /></div></div><h3 class="m-h3--wysiwyg">性能・試験情報</h3><div class="m-thumbnail"><div class="m-thumbnail__img" data-autoheight="item"><img alt="ハンド ゴムカバー付薄型平行ハンド（クロスローラタイプ） HLBGシリーズ 性能データ" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004962107/221004962107_006_20230801115854.gif" /></div></div>
