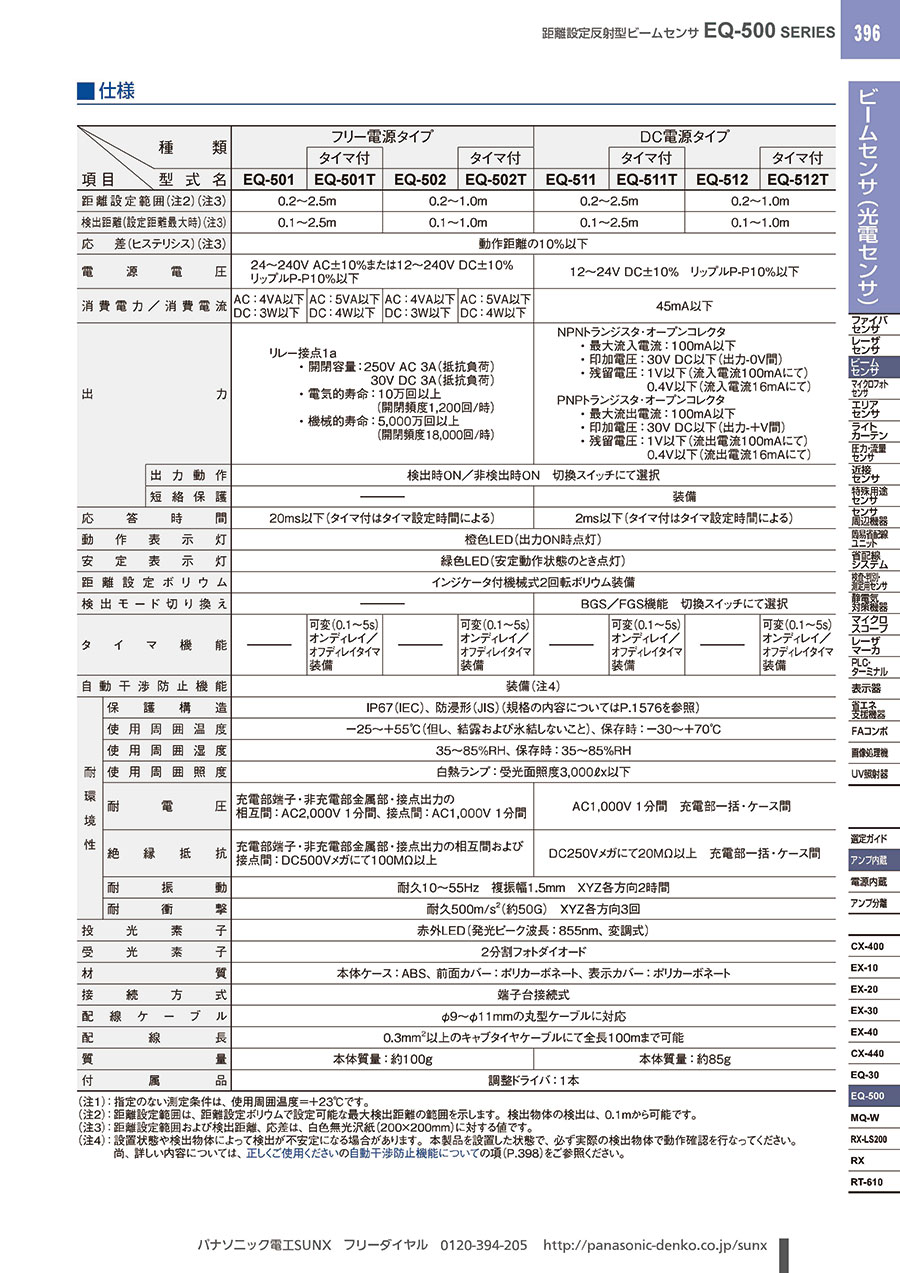

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004951307/221004951307_001_20230801115854.jpg" alt="距離設定反射型ビームセンサ［アンプ内蔵/フリー電源］ （EQ-500） 外形寸法図"></img></div><p>（注1）：DC電源タイプの動作切換スイッチはディップスイッチになります。<br/>（注2）：オフディレイ/オンディレイタイマボリウムは、タイマ付タイプのみ装備しています。</p></div><h3 class="m-h3--wysiwyg">製品仕様</h3><table class="m-table" summary="距離設定反射型ビームセンサ［アンプ内蔵/フリー電源］ （EQ-500） 仕様表"><colgroup><col width="3.0%"></col><col width="16.8%"></col><col width="10.0%"></col><col width="10.0%"></col><col width="10.0%"></col><col width="10.0%"></col><col width="10.0%"></col><col width="10.0%"></col><col width="10.0%"></col><col width="10.0%"></col></colgroup><tbody><tr><th rowspan="3" style="text-align: center;">項目</th><th rowspan="2" style="text-align: center;">種類</th><td colspan="4" style="text-align: center;">フリー電源タイプ</td><td colspan="4" style="text-align: center;">タイマ付</td></tr><tr><td style="text-align: center;">-</td><td style="text-align: center;">タイマ付</td><td style="text-align: center;">-</td><td style="text-align: center;">タイマ付</td><td style="text-align: center;">-</td><td style="text-align: center;">タイマ付</td><td style="text-align: center;">-</td><td style="text-align: center;">タイマ付</td></tr><tr><th style="text-align: center;">型番</th><td style="text-align: center;">EQ-501</td><td style="text-align: center;">EQ-501T</td><td style="text-align: center;">EQ-502</td><td style="text-align: center;">EQ-502T</td><td style="text-align: center;">EQ-511</td><td style="text-align: center;">EQ-511T</td><td style="text-align: center;">EQ-512</td><td style="text-align: center;">EQ-512T</td></tr><tr><th colspan="2" style="text-align: center;">距離設定範囲（注2）（注3）</th><td colspan="2" style="text-align: center;">0.2～2.5m</td><td colspan="2" style="text-align: center;">0.2～1.0m</td><td colspan="2" style="text-align: center;">0.2～2.5m</td><td colspan="2" style="text-align: center;">0.2～1.0m</td></tr><tr><th colspan="2" style="text-align: center;">検出距離（設定距離最大時）（注3）</th><td colspan="2" style="text-align: center;">0.1～2.5m</td><td colspan="2" style="text-align: center;">0.1～1.0m</td><td colspan="2" style="text-align: center;">0.1～2.5m</td><td colspan="2" style="text-align: center;">0.1～1.0m</td></tr><tr><th colspan="2" style="text-align: center;">応差（ヒステリシス）（注3）</th><td colspan="8" style="text-align: center;">動作距離の10%以下</td></tr><tr><th colspan="2" style="text-align: center;">電源電圧</th><td colspan="4" style="text-align: center;">24～240V&nbsp;AC±10%または12～240V&nbsp;DC±10%<br/>リップルP-P10%以下</td><td colspan="4" style="text-align: center;">12～24V&nbsp;DC±10% リップルP-P10%以下</td></tr><tr><th colspan="2" style="text-align: center;">消費電力/消費電流</th><td style="text-align: center;">AC：4VA以下<br/>DC：3W以下</td><td style="text-align: center;">AC：5VA以下<br/>DC：4W以下</td><td style="text-align: center;">AC：4VA以下<br/>DC：3W以下</td><td style="text-align: center;">AC：5VA以下<br/>DC：4W以下</td><td colspan="4" style="text-align: center;">45mA以下</td></tr><tr><th colspan="2" style="text-align: center;">出力</th><td colspan="4" style="text-align: center;">リレー接点1a<br/>・開閉容量：250V&nbsp;AC&nbsp;3A（抵抗負荷）<br/>30V&nbsp;DC&nbsp;3A（抵抗負荷）<br/>・電気的寿命：10万回以上<br/>（開閉頻度1,200回/時）<br/>・機械的寿命：5,000万回以上<br/>（開閉頻度18,000回/時）</td><td colspan="4" style="text-align: center;">NPNトランジスタ・オープンコレクタ<br/>・最大流入電流：100mA以下<br/>・印加電圧：30V&nbsp;DC以下（出力-0V間）<br/>・残留電圧：1V以下（流入電流100mAにて）<br/>0.4V以下（流入電流16mAにて）<br/>PNPトランジスタ・オープンコレクタ<br/>・最大流出電流：100mA以下<br/>・印加電圧：30V&nbsp;DC以下（出力-+V間）<br/>・残留電圧：1V以下（流出電流100mAにて）<br/>0.4V以下（流出電流16mAにて）</td></tr><tr><th colspan="2" style="text-align: center;">出力動作</th><td colspan="8" style="text-align: center;">検出時ON&nbsp;/&nbsp;非検出時ON 切換スイッチにて選択</td></tr><tr><th colspan="2" style="text-align: center;">短絡保護</th><td colspan="4" style="text-align: center;">-</td><td colspan="4" style="text-align: center;">装備</td></tr><tr><th colspan="2" style="text-align: center;">応答時間</th><td colspan="4" style="text-align: center;">20ms以下（タイマ付はタイマ設定時間による）</td><td colspan="4" style="text-align: center;">2ms以下（タイマ付はタイマ設定時間による）</td></tr><tr><th colspan="2" style="text-align: center;">動作表示灯</th><td colspan="8" style="text-align: center;">橙色LED（出力ON時点灯）</td></tr><tr><th colspan="2" style="text-align: center;">安定表示灯</th><td colspan="8" style="text-align: center;">緑色LED（安定動作状態のとき点灯）</td></tr><tr><th colspan="2" style="text-align: center;">距離設定ボリウム</th><td colspan="8" style="text-align: center;">インジケータ付機械式2回転ボリウム装備</td></tr><tr><th colspan="2" style="text-align: center;">検出モード切り換え</th><td colspan="4" style="text-align: center;">-</td><td colspan="4" style="text-align: center;">BGS/FGS機能 切換スイッチにて選択</td></tr><tr><th colspan="2" style="text-align: center;">タイマ機能</th><td style="text-align: center;">-</td><td style="text-align: center;">可変（0.1～5s）<br/>オンディレイ/<br/>オフディレイタイマ<br/>装備</td><td style="text-align: center;">-</td><td style="text-align: center;">可変（0.1～5s）<br/>オンディレイ/<br/>オフディレイタイマ<br/>装備</td><td style="text-align: center;">-</td><td style="text-align: center;">可変（0.1～5s）<br/>オンディレイ/<br/>オフディレイタイ<br/>装備</td><td style="text-align: center;">-</td><td style="text-align: center;">可変（0.1～5s）<br/>オンディレイ/<br/>オフディレイタイマ<br/>装備</td></tr><tr><th colspan="2" style="text-align: center;">自動干渉防止機能</th><td colspan="8" style="text-align: center;">装備（注4）</td></tr><tr><th rowspan="8" style="text-align: center;">耐<br/>環<br/>境<br/>性</th><th style="text-align: center;">保護構造</th><td colspan="8" style="text-align: center;">IP67（IEC）、&nbsp;防浸形</td></tr><tr><th style="text-align: center;">使用周囲温度</th><td colspan="8" style="text-align: center;">-25～+55℃（但し、結露および氷結しないこと）、保存時：-30～+70℃</td></tr><tr><th style="text-align: center;">使用周囲湿度</th><td colspan="8" style="text-align: center;">35～85%RH、保存時：35～85%RH</td></tr><tr><th style="text-align: center;">使用周囲照度</th><td colspan="8" style="text-align: center;">白熱ランプ：受光面照度3,000lx以下</td></tr><tr><th style="text-align: center;">耐電圧</th><td colspan="4" style="text-align: center;">充電部端子・非充電部金属部・接点出力の<br/>相互間：AC2,000V&nbsp;1分間、接点間：AC1,000V&nbsp;1分間</td><td colspan="4" style="text-align: center;">AC1,000V&nbsp;1分間 充電部一括・ケース間</td></tr><tr><th style="text-align: center;">絶縁抵抗</th><td colspan="4" style="text-align: center;">充電部端子・非充電部金属部・接点出力の相互間および<br/>接点間：DC500Vメガにて100MΩ以上</td><td colspan="4" style="text-align: center;">DC250Vメガにて20MΩ以上 充電部一括・ケース間</td></tr><tr><th style="text-align: center;">耐振動</th><td colspan="8" style="text-align: center;">耐久10～55Hz 複振幅1.5mm XYZ各方向2時間</td></tr><tr><th style="text-align: center;">耐衝撃</th><td colspan="8" style="text-align: center;">耐久500m/s<sup>2</sup>（約50G） XYZ各方向3回</td></tr><tr><th colspan="2" style="text-align: center;">投光素子</th><td colspan="8" style="text-align: center;">赤外LED（発光ピーク波長：855nm、変調式）</td></tr><tr><th colspan="2" style="text-align: center;">受光素子</th><td colspan="8" style="text-align: center;">2分割フォトダイオード</td></tr><tr><th colspan="2" style="text-align: center;">材質</th><td colspan="8" style="text-align: center;">本体ケース：ABS、前面カバー：ポリカーボネート、表示カバー：ポリカーボネート</td></tr><tr><th colspan="2" style="text-align: center;">接続方式</th><td colspan="8" style="text-align: center;">端子台接続式</td></tr><tr><th colspan="2" style="text-align: center;">配線ケーブル</th><td colspan="8" style="text-align: center;">φ9～φ11mmの丸型ケーブルに対応</td></tr><tr><th colspan="2" style="text-align: center;">配線長</th><td colspan="8" style="text-align: center;">0.3mm<sup>2</sup>以上のキャブタイヤケーブルにて全長100mまで可能</td></tr><tr><th colspan="2" style="text-align: center;">質量</th><td colspan="4" style="text-align: center;">本体質量：約100g</td><td colspan="4" style="text-align: center;">本体質量：約85g</td></tr><tr><th colspan="2" style="text-align: center;">付属品</th><td colspan="8" style="text-align: center;">調整ドライバ：1本</td></tr></tbody></table><p>（注1）：指定のない測定条件は、使用周囲温度＝+23℃です。<br/>（注2）：距離設定範囲は、距離設定ボリウムで設定可能な最大検出距離の範囲を示します。検出物体の検出は、0.1mから可能です。<br/>（注3）：距離設定範囲および検出距離、応差は、白色無光沢紙（200×200mm）に対する値です。<br/>（注4）：設置状態や検出物体によって検出が不安定になる場合があります。本製品を設置した状態で、必ず実際の検出物体で動作確認を行なってください。<br/>    &nbsp;尚、詳細については、正しくご使用くださいの自動干渉防止機能についての項（デジタルカタログ）をご参照ください。</p><h3 class="m-h3--wysiwyg">使用例</h3><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004951307/221004951307_002_20230801115854.jpg" alt="距離設定反射型ビームセンサ［アンプ内蔵/フリー電源］ （EQ-500） ホッパ内のレベル確認"></img></div><p>検出するワークまでの距離を設定できますので、ワークの色にかかわらずホッパ内の残量を検出できます。</p></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004951307/221004951307_003_20230801115854.jpg" alt="距離設定反射型ビームセンサ［アンプ内蔵/フリー電源］ （EQ-500） コンベヤ上の荷物通過確認"></img></div><p>大きさや色の違う荷物が流れてきても検出できます。</p></div></div></div></div><h3 class="m-h3--wysiwyg">商品特長詳細</h3><h4 class="m-h4--wysiwyg">余裕の長距離検出！</h4><p>距離設定式で長距離検出2.5mを実現。余裕を持った設定・設置が可能です。<br/>また、検出距離1mタイプを用意。近距離で使用する場合、最適なボリウム調整がラクに行なえます。</p><h4 class="m-h4--wysiwyg">背景物体の影響を受けにくい</h4><p>2分割フォトダイオードを用いた距離設定方式により、あらかじめ設定された検出領域より遠方の物体は検出しませんので、背景に動く機械・コンベヤがあったり人が通過しても誤動作しません。<br/>（注1）：背景に鏡面体や鏡面体に近い物体がある場合は、誤動作する可能性がありますのでご注意ください。〔正しくご使用ください（デジタルカタログ）参照〕</p><h4 class="m-h4--wysiwyg">色・角度変化に強い</h4><p>光学系を最適化。従来品に比べワークの角度や光沢の変化に対して影響を受けにくくなり、白い物体でも黒い物体でもほぼ一定距離で検出可能です。<br/>設定距離2m時の白色無光沢紙と明度5無光沢紙（灰色）との検出距離差は約5%です。</p><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004951307/221004951307_004_20230801115854.jpg" alt="距離設定反射型ビームセンサ［アンプ内蔵/フリー電源］ （EQ-500） 色・角度変化に強い"></img></div></div>
