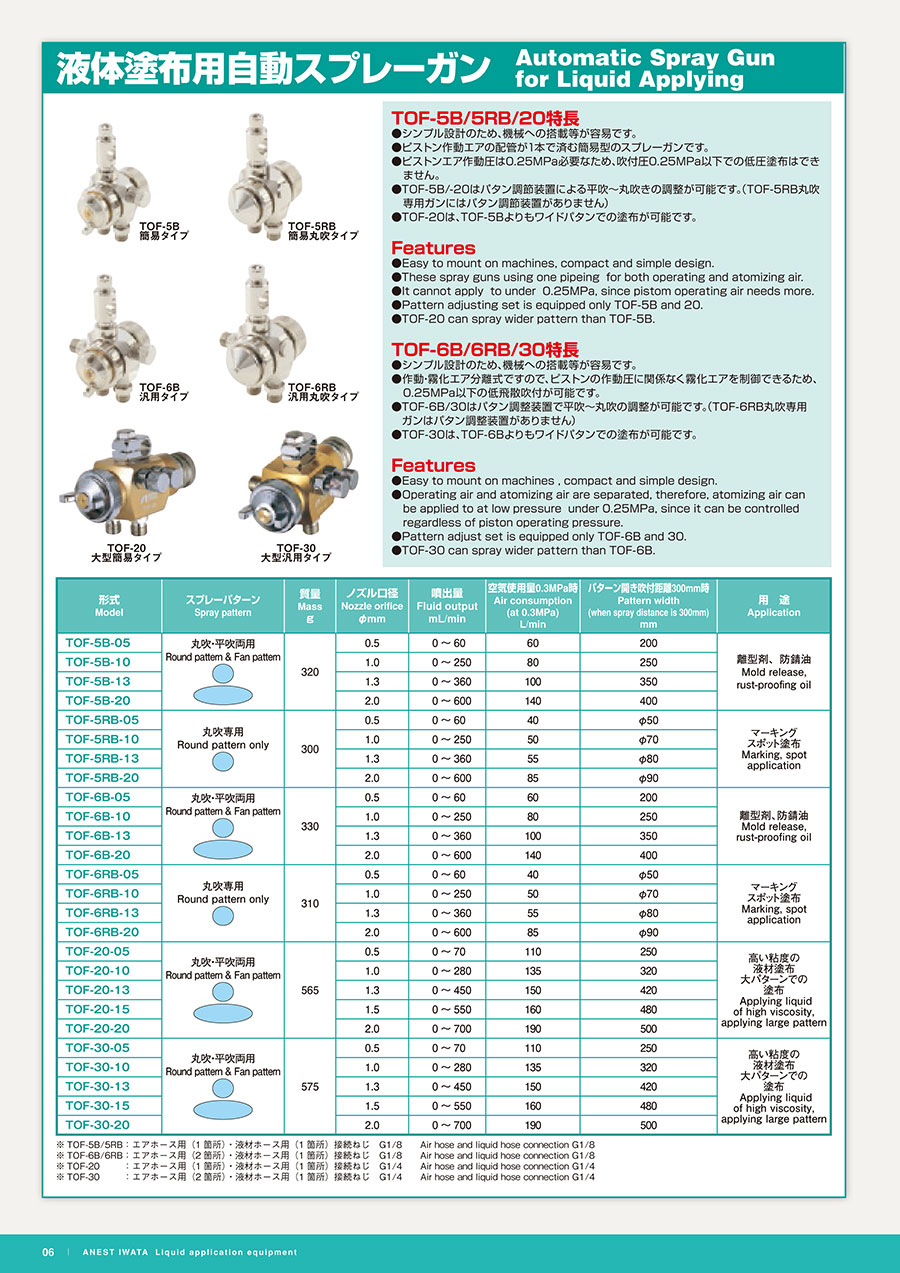

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="液体塗布用自動スプレーガン 汎用タイプ TOF-30　外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004947368/221004947368_001_20230801115854.gif" /></div><p>&nbsp;</p></div><h3 class="m-h3--wysiwyg">製品仕様</h3><table class="m-table" summary="液体塗布用自動スプレーガン 汎用タイプ TOF-30　製品仕様"><colgroup><col width="13.3%" /><col width="17.9%" /><col width="9.4%" /><col width="10.3%" /><col width="9.4%" /><col width="11.9%" /><col width="13.3%" /><col width="14.5%" /></colgroup><thead><tr><th>型番</th><th>スプレーパターン</th><th>質量<br />g</th><th>ノズル口径<br />&phi;mm</th><th>噴出量<br />ml/min</th><th>空気使用量0.3MPa時<br />L/min</th><th>パターン開き<br />吹付距離<br />300mm時<br />mm</th><th>用途</th></tr></thead><tbody><tr><td>TOF-30-05</td><td rowspan="5">丸吹・平吹両用</td><td rowspan="5">575</td><td>0.5</td><td>0～70</td><td>110</td><td>250</td><td rowspan="5">高い粘度の<br />液材塗布<br />大パターンでの<br />塗布</td></tr><tr><td>TOF-30-10</td><td>1.0</td><td>0～280</td><td>135</td><td>320</td></tr><tr><td>TOF-30-13</td><td>1.3</td><td>0～450</td><td>150</td><td>420</td></tr><tr><td>TOF-30-15</td><td>1.5</td><td>0～550</td><td>160</td><td>480</td></tr><tr><td>TOF-30-20</td><td>2.0</td><td>0～700</td><td>190</td><td>500</td></tr></tbody></table><p>・エアホース用（2箇所）<br />・液体ホース用（1箇所）<br />・接続ねじ&nbsp;G1/4</p>
